Panasonic 102031203702 Hướng dẫn chính xác cho máy chèn tự động

Hướng dẫn Máy chèn AI Panasonic 102031203702

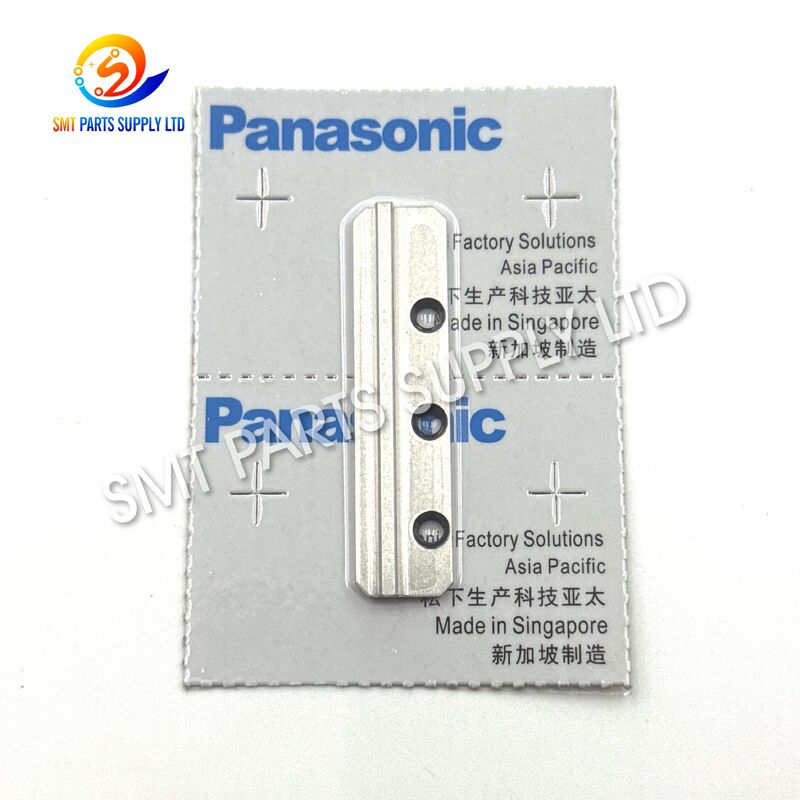

Hướng dẫn Panasonic 102031203702 là một bộ phận cơ khí chính xác được phát triển cho thiết bị chèn linh kiện xuyên lỗ tự động. Được lắp đặt trong bộ phận dẫn hướng, cắt, cấp liệu hoặc lắp ráp liên quan đến việc chèn tương ứng, bộ dẫn hướng giúp kiểm soát đường di chuyển của các bộ phận cơ khí được kết nối và hỗ trợ định vị lặp lại trong quá trình sản xuất liên tục.

Một bộ dẫn hướng bị mòn, hư hỏng, nhiễm bẩn hoặc lắp đặt không chính xác có thể gây ra chuyển động không ổn định, ma sát bất thường, xử lý linh kiện không nhất quán hoặc mài mòn nhanh chóng các bộ phận lân cận. Việc thay thế bộ phận bị ảnh hưởng bằng Bộ dẫn hướng 102031203702 được khớp nối chính xác có thể giúp khôi phục mối quan hệ cơ khí giữa bộ dẫn hướng, cam trượt, tấm dẫn hướng, đế, con lăn, dao cắt, chốt, lò xo và các bộ phận liên quan khác.

Sản phẩm này phù hợp với các nhà sản xuất điện tử, nhà máy lắp ráp PCB, bộ phận bảo trì máy chèn, công ty dịch vụ thiết bị và nhà phân phối phụ tùng. Do máy AI của Panasonic có thể có cấu hình, năm sản xuất và phiên bản lắp ráp khác nhau, khách hàng nên xác minh số bộ phận gốc, kiểu máy, vị trí lắp đặt, kích thước và hình thức của bộ phận cũ trước khi đặt hàng.

Bộ dẫn hướng hoạt động trong một hệ thống cơ khí lặp đi lặp lại. Trong quá trình sản xuất, nó có thể tiếp xúc với chuyển động liên tục, rung động, ma sát, bụi, mảnh vụn linh kiện, cặn bôi trơn và ứng suất lắp đặt. Ngay cả khi máy vẫn hoạt động, sự mài mòn dần dần có thể làm giảm tính nhất quán của bề mặt dẫn hướng hoặc mối quan hệ lắp đặt.

Các điều kiện sau đây có thể cho thấy bộ dẫn hướng hoặc bộ phận lắp ráp liên quan của nó cần được kiểm tra.

Tiếp xúc lặp đi lặp lại giữa các bộ phận chuyển động và bề mặt dẫn hướng có thể dần dần làm thay đổi diện tích tiếp xúc. Mài mòn không đều có thể ảnh hưởng đến đường di chuyển dự kiến và tạo ra khoảng hở bổ sung giữa các bộ phận được kết nối.

Bôi trơn không đủ, mỡ bị nhiễm bẩn, hạt lạ hoặc lắp ráp không chính xác có thể làm tăng ma sát. Kháng cự quá mức có thể tạo ra chuyển động không ổn định, tiếng ồn, rung động hoặc mài mòn nhanh chóng.

Vết trầy xước, vết lõm, biến dạng, cạnh bị sứt mẻ hoặc dấu hiệu va đập có thể cản trở chuyển động trơn tru. Hư hỏng có thể do kẹt linh kiện, bảo trì không chính xác, tiếp xúc với dụng cụ ngẫu nhiên hoặc lưu trữ không đúng cách.

Nếu bộ dẫn hướng được lắp đặt sai hướng, siết không đều hoặc định vị mà không căn chỉnh đúng cách, cơ cấu kết nối có thể không di chuyển theo đường thiết kế ban đầu.

Bụi, mảnh vụn chân linh kiện bị cắt, cặn dầu và các hạt kim loại nhỏ có thể tích tụ xung quanh bộ dẫn hướng và cơ cấu liên quan. Nhiễm bẩn có thể ngăn cản trượt trơn tru và tạo ra mài mòn cục bộ.

Cam trượt, tấm dẫn hướng, chốt, con lăn, lò xo, dao cắt, giá đỡ hoặc đế bị hư hỏng có thể truyền lực bất thường đến bộ dẫn hướng. Việc chỉ thay thế một bộ phận mà không kiểm tra bộ phận lắp ráp xung quanh có thể không giải quyết được toàn bộ vấn đề.

Linh kiện được cấp liệu không đúng cách, chân linh kiện bị cong, cài đặt vật liệu không chính xác hoặc vật cản cơ khí có thể gây ra va đập đột ngột trong cơ cấu chèn. Bộ dẫn hướng nên được kiểm tra bất cứ khi nào xảy ra kẹt nghiêm trọng hoặc va chạm.

Việc thay thế Bộ dẫn hướng 102031203702 nhằm mục đích khôi phục mối quan hệ dẫn hướng và định vị ban đầu trong bộ phận lắp ráp cơ khí liên quan. Việc thay thế chính xác nên kết hợp với việc làm sạch, kiểm tra, căn chỉnh và thử nghiệm thay vì coi đó là thay đổi bộ phận riêng lẻ.

1. Dừng thiết bị theo quy trình an toàn của nhà máy.
2. Ghi lại các cảnh báo máy hiện tại và các triệu chứng sản xuất.
3. Chụp ảnh vị trí lắp đặt ban đầu trước khi tháo rời.
4. Kiểm tra bộ dẫn hướng cũ xem có vết trầy xước, biến dạng, lỏng lẻo và mài mòn không đều không.
5. Kiểm tra cam trượt, tấm dẫn hướng, đế, dao cắt, chốt, con lăn, lò xo và giá đỡ.
6. Loại bỏ bụi, mảnh vụn chân linh kiện, cặn mỡ và các chất nhiễm bẩn khác.
7. So sánh bộ dẫn hướng mới với bộ phận đã tháo ra.
8. Xác nhận số bộ phận, cấu hình, lỗ, hướng và bề mặt lắp đặt.
9. Lắp đặt bộ dẫn hướng mà không dùng lực hoặc sửa đổi bộ phận.
10. Siết chặt phần cứng lắp đặt đều theo quy trình bảo trì máy.
11. Kiểm tra thủ công cơ cấu để đảm bảo chuyển động trơn tru và không bị cản trở.
12. Thực hiện thử nghiệm tốc độ chậm trước khi quay lại sản xuất bình thường.
13. Kiểm tra các bộ phận lắp ráp PCB mẫu và các linh kiện xuyên lỗ.
14. Ghi lại ngày thay thế để quản lý bảo trì phòng ngừa.

Kết quả thực tế phụ thuộc vào tình trạng của toàn bộ cơ cấu. Nếu bộ dẫn hướng không phải là bộ phận bị mòn duy nhất, các bộ phận bổ sung cũng có thể cần được thay thế.

Bộ dẫn hướng 102031203702 được sử dụng để bảo trì thiết bị chèn tự động AI loại Panasonic/Panasert. Các máy này thường được sử dụng để lắp đặt các linh kiện điện tử có chân vào các lỗ xuyên đã chuẩn bị trên PCB.

Bộ dẫn hướng không phải là một bộ phận phổ quát. Sự phù hợp của nó phụ thuộc vào dòng máy chính xác, bộ phận lắp ráp cơ khí, phiên bản bộ phận và vị trí lắp đặt.

Tùy thuộc vào cấu hình máy và quy trình sản xuất, thiết bị chèn tự động có thể xử lý các linh kiện điện tử có chân như:

Bộ dẫn hướng không trực tiếp xác định phạm vi linh kiện hoàn chỉnh. Kiểu máy, đầu chèn, dụng cụ, chương trình, hệ thống cấp liệu và thông số kỹ thuật linh kiện xác định khả năng sản xuất thực tế.

Sản phẩm này phù hợp với:

• Các nhà máy lắp ráp PCB vận hành dây chuyền chèn tự động.
• Các kỹ sư sản xuất quản lý quy trình chèn linh kiện xuyên lỗ.
• Các đội bảo trì thiết bị chịu trách nhiệm về máy AI.
• Các công ty dịch vụ sửa chữa thiết bị chèn và xử lý chân linh kiện.
• Các nhà sản xuất điện tử chuẩn bị kho phụ tùng quan trọng.
• Các nhà phân phối nước ngoài cung cấp linh kiện máy SMT và THT.
• Các nhà máy phục hồi thiết bị chèn Panasonic/Panasert đã qua sử dụng.
• Người mua tìm kiếm bộ phận thay thế chính xác được xác định bằng số bộ phận 102031203702.

Bộ dẫn hướng cung cấp một tham chiếu cơ khí có kiểm soát cho chuyển động của các bộ phận liên quan. Trong chu kỳ máy, các cơ cấu kết nối có thể trượt, quay, đẩy, cắt, định vị hoặc quay trở lại theo chương trình thiết bị. Bộ dẫn hướng giúp giữ cho chuyển động này nằm trong đường đi dự kiến.

Bộ dẫn hướng có thể hoạt động như một phần của bộ phận lắp ráp chứa nhiều bộ phận cơ khí. Tùy thuộc vào cấu hình máy, các bộ phận liên quan có thể bao gồm:

• Cam trượt.
• Tấm dẫn hướng.
• Đế dẫn hướng.
• Dao cắt.
• Dao cắt cố định.
• Con lăn.
• Chốt.
• Lò xo.
• Đòn bẩy.
• Giá đỡ.
• Bộ đẩy.
• Các bộ phận uốn hoặc xử lý chân linh kiện.
• Ốc vít và các bộ phận định vị.

Khi chẩn đoán lỗi, các bộ phận này nên được kiểm tra như một hệ thống cơ khí hoàn chỉnh. Một bộ dẫn hướng mới không thể bù đắp cho một chốt bị mòn nặng, cam bị hỏng, giá đỡ bị cong, dao cắt không chính xác hoặc đế bị lỏng.

• Không được đóng búa, mài, uốn, khoan hoặc sửa đổi bộ dẫn hướng.
• Không được ép bộ phận vào vị trí sai.
• Giữ cho các bề mặt tiếp xúc và lắp đặt sạch sẽ.
• Xác nhận hướng lắp đặt chính xác.
• Kiểm tra xem chốt định vị và ốc vít có ở tình trạng tốt không.
• Siết chặt các vít đều.
• Đảm bảo các bộ phận được kết nối di chuyển tự do.
• Chỉ sử dụng chất bôi trơn được chỉ định cho bộ phận lắp ráp máy.
• Ngăn chặn các dụng cụ lỏng lẻo hoặc các hạt kim loại còn sót lại bên trong thiết bị.

• Di chuyển cơ cấu thủ công nếu quy trình dịch vụ cho phép.
• Kiểm tra sự cản trở, kháng cự bất thường và khoảng hở quá mức.
• Chạy thiết bị ở tốc độ chậm.
• Quan sát bộ dẫn hướng và cơ cấu kết nối trong vài chu kỳ.
• Xác nhận không có tiếng ồn hoặc rung động bất thường.
• Thử nghiệm với vật liệu sản xuất đã được phê duyệt.
• Kiểm tra các linh kiện được chèn và tình trạng PCB.
• Từ từ đưa máy trở lại tốc độ sản xuất bình thường.

Việc lắp đặt phải được thực hiện bởi nhân viên bảo trì được đào tạo, quen thuộc với thiết bị chèn tự động.

Việc lựa chọn sản phẩm chính xác là rất quan trọng vì các bộ dẫn hướng tương tự có thể chỉ có sự khác biệt nhỏ về hình thức hoặc kích thước. Hình thức tương tự không đảm bảo khả năng thay thế lẫn nhau.

Số bộ phận yêu cầu là 102031203702. Tránh đặt hàng chỉ dựa trên tên sản phẩm “Hướng dẫn” vì thiết bị có thể chứa nhiều bộ phận dẫn hướng khác nhau.

Kiểm tra bộ phận đã tháo ra xem có:

• Nhận dạng được khắc hoặc in.
• Vị trí lỗ lắp đặt.
• Cấu hình bên ngoài.
• Hình dạng bề mặt dẫn hướng.
• Chiều rộng, chiều dài và chiều dày.
• Hướng trái hoặc phải.
• Dấu hiệu tiếp xúc và hướng lắp đặt.

Cung cấp:

• Thương hiệu máy.
• Kiểu máy.
• Số sê-ri máy.
• Năm sản xuất, nếu có.
• Tên bộ phận lắp ráp.
• Vị trí lắp đặt.
• Cảnh báo hiện tại hoặc vấn đề sản xuất.

Gửi ảnh rõ ràng hiển thị:

1. Toàn bộ bộ phận cũ.
2. Mặt trước.
3. Mặt sau.
4. Cấu hình mặt bên.
5. Vị trí lắp đặt.
6. Bộ phận lắp ráp cơ khí xung quanh.
7. Bất kỳ nhãn hoặc ký hiệu nào.
8. Thước kẻ hoặc thước cặp khi cần thiết.

Nếu bộ dẫn hướng bị mòn nghiêm trọng, hãy kiểm tra cam trượt, tấm, đế, dao cắt, con lăn, chốt, lò xo và giá đỡ liên quan. Việc thay thế các bộ phận bị mòn liên quan cùng nhau có thể mang lại kết quả bảo trì ổn định hơn.

Việc cung cấp thông tin đầy đủ cho phép nhà cung cấp xác nhận sản phẩm hiệu quả hơn và giảm bớt giao tiếp lặp đi lặp lại.

Mỗi bộ dẫn hướng được cung cấp phải được kiểm tra theo tình trạng sản phẩm đã thỏa thuận và yêu cầu đặt hàng.

Dung sai kích thước, cấp vật liệu, độ cứng, lớp phủ và thông số kỹ thuật kỹ thuật chi tiết phụ thuộc vào phiên bản sản xuất thực tế. Người mua yêu cầu dữ liệu này nên cung cấp bản vẽ, mẫu hoặc yêu cầu kỹ thuật chính thức trước khi đặt hàng.

Bộ dẫn hướng 102031203702 là một bộ phận cơ khí chính xác và nên được bảo vệ khỏi va đập, ẩm ướt, nhiễm bẩn và chuyển động không kiểm soát trong quá trình vận chuyển.

1. Kiểm tra trực quan sạch sẽ.
2. Bọc bảo vệ riêng lẻ.
3. Đóng gói bên trong chống ẩm.
4. Đệm chống va đập.
5. Nhãn nhận dạng số bộ phận.
6. Thùng carton xuất khẩu chắc chắn.
7. Nhãn vận chuyển bên ngoài.
8. Kiểm tra số lượng cuối cùng.

Chi phí vận chuyển và thời gian giao hàng phụ thuộc vào điểm đến, số lượng, kích thước gói hàng, thủ tục hải quan và phương thức vận chuyển đã chọn.

Dây chuyền sản xuất có thể bị ngừng hoạt động đáng kể khi một bộ phận cơ khí nhỏ không có sẵn. Người mua vận hành thiết bị chèn AI cũ nên thiết lập kế hoạch phụ tùng dựa trên số lượng máy, giờ hoạt động, lịch sử bảo trì và thời gian giao hàng tại địa phương.

Số lượng yêu cầu nên được xác định bởi đội bảo trì nhà máy. Không có khoảng thời gian thay thế phổ quát nào có thể áp dụng cho mọi máy vì sự hao mòn phụ thuộc vào khối lượng sản xuất, tình trạng vật liệu, chất lượng bảo trì và cấu hình thiết bị.

Người mua công nghiệp thường cần một bộ phận cụ thể thay vì một danh mục sản phẩm chung. Chúng tôi tổ chức các yêu cầu bằng số bộ phận chính xác để hỗ trợ nhận dạng nhanh hơn.

Khách hàng có thể gửi nhãn máy, ảnh bộ phận cũ, kích thước và hình ảnh vị trí lắp đặt để kiểm tra trước khi đặt hàng.

Các nhà máy khác nhau có ngân sách và yêu cầu bảo trì khác nhau. Tình trạng sản phẩm có sẵn có thể được báo giá riêng để so sánh.

Người mua có thể kết hợp bộ dẫn hướng, dao cắt, cam, tấm, chốt, lò xo, con lăn, dây đai, cảm biến, động cơ, bo mạch, van và các bộ phận máy khác vào một yêu cầu.

Đóng gói bảo vệ, nhãn số bộ phận, hóa đơn thương mại, danh sách đóng gói và các tùy chọn vận chuyển quốc tế có thể được sắp xếp cho khách hàng ở nước ngoài.

Mục tiêu của chúng tôi không chỉ là cung cấp số bộ phận mà còn giúp khách hàng giảm lỗi lựa chọn, rút ngắn thời gian liên lạc bảo trì và phục hồi sản xuất hiệu quả.

A: Số bộ phận 102031203702 được xác định là một bộ dẫn hướng cơ khí được sử dụng trong thiết bị máy chèn tự động AI Panasonic/Panasert. Nó thuộc danh mục bộ phận cơ khí dẫn hướng và liên quan đến việc chèn. Vị trí lắp đặt chính xác nên được xác nhận bằng bộ phận đã tháo ra, kiểu máy và ảnh bộ phận lắp ráp.

A: Danh sách phụ tùng công khai liên kết bộ dẫn hướng này với các ứng dụng máy chèn tự động Panasonic/Panasert, bao gồm danh sách bộ phận liên quan đến JVK, trong khi một số nhà cung cấp cũng đề cập đến thiết bị AV131. Do cấu hình và phiên bản có thể khác nhau, chỉ riêng kiểu máy không nên được sử dụng làm tiêu chuẩn tương thích duy nhất. Vui lòng xác nhận số bộ phận gốc và vị trí lắp đặt.

A: Các tùy chọn cung cấp mới nguyên bản và mới tương thích có thể có sẵn. Khả năng sẵn có phụ thuộc vào kho hiện tại và số lượng yêu cầu. Báo giá chính thức sẽ nêu rõ tình trạng sản phẩm được cung cấp để người mua có thể chọn tùy chọn phù hợp.

A: Vui lòng cung cấp số bộ phận 102031203702, số lượng yêu cầu, tình trạng sản phẩm ưu tiên, kiểu máy, số sê-ri máy nếu có, ảnh bộ phận cũ, ảnh vị trí lắp đặt và quốc gia đích. Nên cung cấp kích thước khi bộ phận hiện tại không có nhận dạng rõ ràng.

A: Nó có thể được thay thế riêng lẻ khi các bộ phận xung quanh còn ở tình trạng tốt. Tuy nhiên, sự mài mòn nghiêm trọng của bộ dẫn hướng có thể cho thấy các vấn đề với cam, tấm, đế, dao cắt, con lăn, chốt, lò xo, giá đỡ hoặc căn chỉnh. Việc kiểm tra toàn bộ cơ cấu trước khi lắp đặt rất được khuyến khích.

Tìm kiếm Hướng dẫn Máy chèn AI Panasonic 102031203702?

Vui lòng gửi cho chúng tôi thông tin sau để nhận báo giá nhanh chóng và chính xác:

• Số bộ phận yêu cầu.
• Số lượng yêu cầu.
• Yêu cầu mới nguyên bản hoặc mới tương thích.
• Kiểu máy và số sê-ri máy.
• Ảnh rõ nét của bộ dẫn hướng cũ.
• Ảnh vị trí lắp đặt.
• Quốc gia đích và mã bưu điện.
• Lịch trình giao hàng yêu cầu.
• Danh sách yêu cầu phụ tùng hoàn chỉnh, nếu có.

Chúng tôi cung cấp phụ tùng máy chèn tự động để bảo trì, phục hồi sản xuất, thay thế phòng ngừa và phân phối quốc tế.

Hãy liên hệ với chúng tôi ngay hôm nay để kiểm tra kho, so sánh các tình trạng sản phẩm có sẵn, nhận ảnh kiểm tra và nhận báo giá xuất khẩu.

Lưu ý Quan trọng về Khả năng Tương thích:
Panasonic và các tên máy liên quan chỉ được sử dụng để xác định khả năng tương thích của sản phẩm và ứng dụng phụ tùng được tham chiếu. Người mua nên xác minh số bộ phận, cấu hình máy, kích thước và vị trí lắp đặt trước khi mua. Khả năng sẵn có của sản phẩm, tình trạng, bảo hành và thời gian giao hàng tùy thuộc vào báo giá cuối cùng.
