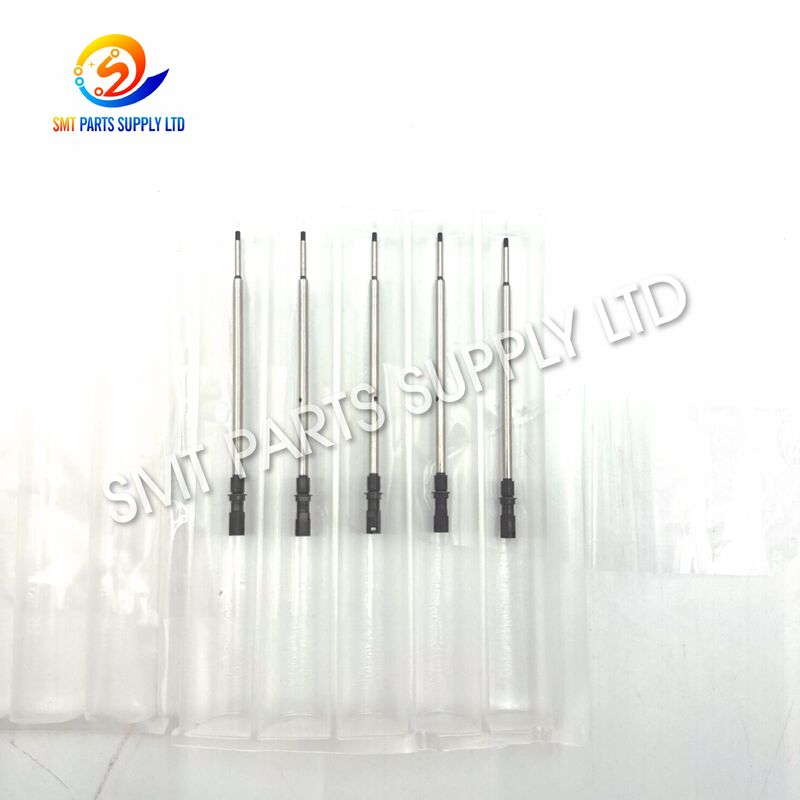

FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100 Trục vòi phun NXT H24 chính xác

CácFUJI 2AGTHA004600, 2SGTHA000500, và 2AGTHA009100 NXT H24 Đầu vòi phunlà một thành phần cơ học chính xác được sử dụng trong cơ chế vòi của đầu đặt H24. Nó được thiết kế cho các thiết bị chọn và đặt FUJI NXT và hỗ trợ chính xác, trơn tru,và chuyển động trục vòi lặp lại trong các hoạt động lấy và đặt thành phần.

Cánh này cũng có thể được mô tả là một trục ống tiêm H24, trục giữ vòi phun, trục đầu đặt hoặc trục điều khiển vòi phun. Nó thường được yêu cầu khi thành phần lắp đặt bị mòn,bị trọc, cong, bị ô nhiễm, hoặc bị hư hỏng cơ học.

Sản phẩm phù hợp với bảo trì phòng ngừa, xây dựng lại đầu đặt, sửa chữa khẩn cấp và tồn kho phụ tùng của nhà máy.Các tùy chọn cung cấp gốc và tương thích có thể có sẵn tùy thuộc vào tồn kho, yêu cầu giao hàng và thông số kỹ thuật của khách hàng. Bởi vì số bộ phận khác nhau có thể đại diện cho các sửa đổi hoặc cấu hình lắp ráp khác nhau, người mua nên cung cấp mô hình máy,H24 nhãn đầu, số bộ phận cũ, hình ảnh, và kích thước để xác nhận.

Các trục vòi phun thực hiện chuyển động dọc thường xuyên trong các hoạt động đặt SMT bình thường.Các thành phần có thể hoàn thành hàng triệu chu kỳ chuyển động trong khi làm việc bên trong đầu đặt.

Sự hao mòn cơ học, ô nhiễm, va chạm vòi phun, bảo trì không chính xác hoặc lắp đặt không chính xác có thể làm giảm dần độ chính xác chuyển động.Một trục bị hư hại có thể gây ra các lỗi liên tục trước khi máy bị hỏng hoàn toàn.

Vấn đề trục vòi có thể gây ra một hoặc nhiều triệu chứng sau:

• Chuyển động của vòi hơi chậm hơn bình thường.
• Mũ không quay trở lại trơn tru.
• Lỗi nhận được xảy ra gián đoạn.
• Độ chính xác vị trí không ổn định.
• Đầu tạo ra tiếng động cơ học bất thường.
• Chiều cao của vòi dường như không phù hợp.
• Chỗ trục có những vết trầy xước hoặc mòn rõ ràng.
• Cơ chế vòi phun bị dính trong quá trình kiểm tra bằng tay.
• Tỷ lệ từ chối tuyển dụng tăng lên bất ngờ.
• Một báo động máy xuất hiện sau khi chuyển động đầu.
• Chân được lắp đặt bị cong rõ ràng.
• Các lỗi liên quan đến vòi phun lặp đi lặp lại xảy ra ở cùng một vị trí đầu.

Các triệu chứng này cũng có thể được gây ra bởi vòi phun, suối, tay cầm, niêm phong, cảm biến, các thành phần chân không, bộ cho ăn, trình bày thành phần hoặc hiệu chuẩn máy.Do đó, cơ chế đầu hoàn chỉnh nên được kiểm tra trước khi thay thế trục.

Thay thế trục vòi H24 bị hư hỏng hoặc bị mòn có thể giúp khôi phục lại chuyển động được kiểm soát bên trong cơ chế đầu đặt.kích thước vật lý, cấu trúc lắp đặt, tình trạng bề mặt và vị trí lắp đặt.

Một quy trình xác minh và thay thế có cấu trúc làm giảm rủi ro về các bộ phận không chính xác.

Các bộ phận đầu SMT chính xác có thể trông giống nhau trong khi có chiều dài, đường kính, cấu trúc đầu khác nhau, rãnh, vai, tính năng gắn,hoặc sửa đổi sản xuất.

Cánh trục được sản xuất như một thành phần đầu đặt chính xác. Kích thước được kiểm soát và bề mặt chức năng hoàn thiện đúng cách giúp hỗ trợ chuyển động trơn tru trong cơ chế vòi H24.

Sản phẩm này được thiết kế để bảo trì và sửa chữa thiết bị FUJI NXT được trang bị đầu đặt H24. Nó có thể được sử dụng trong quá trình bảo trì phòng ngừa, sửa chữa khẩn cấp và xây dựng lại đầu.

Danh sách bao gồm phần tham chiếu2AGTHA004600, 2SGTHA000500 và 2AGTHA009100, giúp người mua xác định vị trí sản phẩm bằng cách sử dụng các hồ sơ mua hàng hoặc tài liệu tham khảo bảo trì khác nhau.

Các lựa chọn cung cấp khác nhau có thể có sẵn. Tình trạng sản phẩm được cung cấp và loại cung cấp sẽ được nêu rõ trong báo giá.

Các đơn đặt hàng có thể được kiểm tra theo số bộ phận, mô hình máy, nhãn đầu, hình ảnh, kích thước và mẫu khách hàng trước khi vận chuyển.

Các trục được bảo vệ riêng để giảm nguy cơ bị trầy xước, ô nhiễm, va chạm hoặc biến dạng trong quá trình vận chuyển quốc tế.

Bảng dưới đây được thiết kế để xác định sản phẩm. Nó không đảm bảo rằng mọi số được liệt kê đều có thể thay thế trực tiếp.

Ba số phần có thể đề cập đến các sản phẩm liên quan, sửa đổi sản xuất, bộ phận hoặc cấu hình đầu H24 khác nhau.Mô tả sản phẩm tương tự không tự động xác nhận kích thước giống nhau hoặc thay thế trực tiếp.

Trước khi thay thế một tham chiếu bằng một tham chiếu khác, khách hàng nên xác minh:

Cánh vòi đầu H24 phù hợp với các nhà máy, phòng bảo trì, công ty dịch vụ và nhà phân phối làm việc với thiết bị đặt FUJI NXT SMT.

Các nhà máy EMS thường vận hành nhiều dòng SMT cho các dự án khách hàng khác nhau.

Sản xuất khối lượng lớn các thiết bị điện tử gia dụng, thiết bị thông minh, màn hình và bảng mạch liên quan đòi hỏi hiệu suất thu và đặt ổn định.Các thành phần đầu mòn nên được thay thế trong quá trình bảo trì theo kế hoạch.

Sản xuất thiết bị điện tử ô tô thường yêu cầu bảo trì có tài liệu, quy trình thay thế có kiểm soát và hiệu suất thiết bị ổn định.Kiểm tra số phần đặc biệt quan trọng trước khi lắp đặt.

Cánh có thể hỗ trợ thiết bị NXT được sử dụng để sản xuất bộ điều khiển, cảm biến, mô-đun điện, biến tần, sản phẩm truyền thông công nghiệp và thiết bị tự động hóa.

Các nhà sản xuất bộ định tuyến, mô-đun truyền thông, sản phẩm mạng và bảng xử lý tín hiệu có thể bao gồm trục vòi trong danh mục phụ tùng máy đặt của họ.

Sản xuất bảng LED có thể liên quan đến thời gian hoạt động dài và chu kỳ đặt lặp đi lặp lại.

Các cơ sở lắp ráp các sản phẩm điện tử y tế có thể sử dụng các thành phần thay thế đã được xác minh trong các quy trình bảo trì và kiểm soát chất lượng được phê duyệt của họ.

Các nhà cung cấp dịch vụ chuyên nghiệp có thể sử dụng thành phần trong quá trình kiểm tra đầu H24, xây dựng lại, sửa chữa và thử nghiệm chức năng.

Các nhà phân phối có thể cung cấp trục vòi cho các nhà máy vận hành máy đặt NXT. Các tài liệu tham khảo và sửa đổi khác nhau nên được dán nhãn và lưu trữ riêng biệt.

Đầu đặt H24 sử dụng nhiều vị trí vòi phun để chọn các thành phần điện tử từ các bộ cấp và đặt chúng vào các vị trí PCB được lập trình.Các trục vòi nước tạo thành một phần của cấu trúc cơ khí hỗ trợ kiểm soát chuyển động vòi nước dọc.

Một trình tự đặt đơn giản được mô tả dưới đây:

1. Đầu đặt di chuyển đến vị trí lấy thành phần.
2. Cơ chế vòi được chọn di chuyển xuống.
3. Các vòi phun đạt đến độ cao lấy được lập trình.
4. Vacuum được áp dụng thông qua hệ thống vòi.
5. Các thành phần điện tử được chọn từ bộ cấp.
6. Các thành phần được nâng và vận chuyển bởi đầu.
7. Máy kiểm tra vị trí và định hướng của các thành phần.
8. Đầu di chuyển đến tọa độ PCB được lập trình.
9. Các vòi phun xuống độ cao đặt.
10. Các thành phần được giải phóng vào vị trí hàn-mài.
11. Các vòi trở lại vị trí ban đầu của nó.
12. Máy tiếp tục đến chu kỳ lập trình tiếp theo.

Cánh trục phải duy trì chuyển động trơn tru và ổn định trong suốt quá trình này.hoặc cài đặt không phù hợp có thể làm tăng ma sát và ảnh hưởng đến đầu phun.

Thay thế chỉ trục có thể không giải quyết vấn đề nếu hướng dẫn, lò xo, niêm phong, tay cầm, vòi phun, hoặc một thành phần liên quan khác cũng bị hỏng.

Xác minh rằng thiết bị thuộc về dòng FUJI NXT. Cung cấp mô hình hoàn chỉnh thay vì chỉ viết NXT máy.

Kiểm tra xem máy có được trang bị đầu đặt H24 không.

Kiểm tra hồ sơ bảo trì, nhãn, lịch sử mua hàng và bộ phận được gỡ bỏ cho một trong các tài liệu tham khảo sau:

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

Hình ảnh nên hiển thị rõ ràng:

• Hình dạng trục hoàn chỉnh
• Cả hai cấu trúc cuối
• Bề mặt cơ thể chính
• Các rãnh và vai
• Các lỗ hoặc các khu vực trục
• Chi tiết vị trí hoặc lắp đặt
• Nhãn hoặc bao bì gốc
• Vị trí lắp đặt bên trong đầu

Sử dụng các công cụ đo chính xác phù hợp và tránh cào trục ban đầu trong quá trình đo.

Đối với bảo trì khẩn cấp, hãy xem xét đặt hàng số lượng thay thế ngay lập tức cùng với dự trữ dự phòng bổ sung.giờ hoạt động, và hồ sơ thất bại trong lịch sử.

Thông tin yêu cầu đầy đủ giúp giảm thời gian báo giá và rủi ro đặt hàng không chính xác.

Cánh vòi phải được kiểm tra như một thành phần cơ học chính xác trước khi vận chuyển.

Các thành phần tương thích thường nên được đánh giá thông qua một đơn đặt hàng mẫu ban đầu trước khi mua khối lượng lớn.

Việc lắp đặt phải được hoàn thành bởi nhân viên bảo trì SMT có trình độ quen thuộc với các đầu đặt FUJI NXT.

• Dừng máy theo quy trình an toàn của nhà máy.
• Loại bỏ đầu bằng cách sử dụng quy trình bảo trì được phê duyệt.
• Làm việc ở nơi sạch sẽ và có ánh sáng tốt.
• Chuẩn bị các công cụ chính xác phù hợp.
• Ghi lại trình tự lắp ráp ban đầu.
• So sánh trục mới với thành phần đã loại bỏ.
• Kiểm tra hướng dẫn, giữ, mùa xuân, niêm phong và vòi phun.
• Chứng minh rằng thay thế không có thiệt hại rõ ràng.

• Đừng ép trục vào hướng dẫn.
• Không đâm vào trục bằng các công cụ kim loại.
• Không chạm vào các bề mặt chính xác bằng tay bẩn.
• Giữ xa bụi, sợi, dầu và các hạt kim loại.
• Lắp đặt các thành phần giữ trong trình tự chính xác.
• Chỉ sử dụng chất bôi trơn được phê duyệt khi cần bôi trơn.
• Xác nhận chuyển động tự do trước khi hoàn thành lắp ráp.
• Thay thế các thành phần liên quan bị hư hại khi cần thiết.

• Kiểm tra chuyển động trục bằng tay nếu được phép.
• Chứng minh rằng vòi phun quay trở lại tự do.
• Lắp đặt lại đầu theo quy trình máy.
• Hoàn thành hiệu chuẩn cần thiết.
• Chạy thử nghiệm kiểm soát.
• Chạy một chương trình tuyển dụng rủi ro thấp.
• Kiểm tra vòi phun trở lại và bộ phận nhận.
• Kiểm tra các ban xét xử.
• Ghi lại ngày bảo trì và số phụ tùng thay thế.

Không nghiền, đánh bóng, uốn cong, thẳng hoặc sửa đổi trục mà không có quy trình kỹ thuật được phê duyệt.

Các trục chính xác có thể bị hư hỏng do va chạm, ô nhiễm, rung động hoặc tiếp xúc với các sản phẩm kim loại khác.

1. Xác nhận số phần và số lượng đã đặt hàng.
2. Kiểm tra bề mặt trục.
3. Đặt trục trong một tay áo bảo vệ cá nhân hoặc túi.
4. Bảo vệ cả hai đầu và bề mặt chức năng.
5. Thêm vật liệu đệm.
6. Đặt vật phẩm vào một hộp bên trong phù hợp.
7. Đặt hộp bên trong bên trong hộp xuất khẩu.
8. Áp dụng nhãn sản phẩm và số lượng.
9. Nhét hộp bên ngoài.
10. Chuẩn bị các tài liệu vận chuyển cần thiết.

Chúng tôi cung cấp các thành phần đầu đặt, vòi phun, bộ cấp, bộ phận cấp, động cơ, cảm biến, van, bảng điều khiển, cáp, bộ lọc, dây đai và các bộ phận máy SMT khác.

Các sản phẩm có thể được kiểm tra theo mô hình máy, số bộ phận, nhãn, mẫu, hình ảnh và kích thước.

Các tùy chọn cung cấp gốc và tương thích có thể được trích dẫn theo yêu cầu của khách hàng, sẵn có hàng tồn kho, kỳ vọng về chất lượng và lịch trình giao hàng.

Chúng tôi hỗ trợ các đơn đặt hàng bảo trì khẩn cấp, mua hàng nhà máy thường xuyên, hàng tồn kho của nhà phân phối, và vận chuyển phụ tùng.

Bao bì bảo vệ và các tùy chọn vận chuyển linh hoạt có sẵn cho khách hàng ở châu Âu, Bắc Mỹ, Đông Nam Á và các thị trường toàn cầu khác.

Không. Sự tương thích phụ thuộc vào phiên bản đầu đặt H24 được cài đặt, cấu hình máy và số bộ phận cần thiết. Xin cung cấp mô hình máy đầy đủ, nhãn nhận dạng đầu,hình ảnh hầm cũ, kích thước, và số lượng yêu cầu trước khi đặt hàng.

Các tham chiếu này có thể đại diện cho các sửa đổi, cấu hình hoặc vị trí lắp ráp khác nhau. số bộ phận cũ, cấu trúc vật lý, kích thước,nhãn đầu, và vị trí lắp đặt nên được xác minh trước khi thay thế.

Các tùy chọn cung cấp nguyên bản và tương thích có thể có sẵn tùy thuộc vào nguồn cung và nhu cầu của khách hàng.Giá báo giá sẽ rõ ràng nêu rõ tình trạng sản phẩm được cung cấp và loại cung cấp để khách hàng có thể chọn lựa phù hợp.

Vui lòng gửi số bộ phận yêu cầu, mô hình máy FUJI NXT đầy đủ, nhãn đầu H24, hình ảnh sản phẩm rõ ràng, kích thước quan trọng, số lượng yêu cầu, quốc gia đích, loại cung cấp ưa thích,và ngày giao hàng dự kiến.

Có, sản phẩm có thể được hợp nhất với vòi phun, bộ tưới, bộ phận tưới, động cơ, cảm biến, van, cáp, bộ lọc, bảng điều khiển, bộ phận vận chuyển,và các thành phần máy SMT khác để đơn giản hóa việc mua và vận chuyển.

FUJI và tên máy liên quan là nhãn hiệu của chủ sở hữu tương ứng. Chúng chỉ được sử dụng để mô tả tính tương thích của sản phẩm và ứng dụng dự định.

Danh sách không ngụ ý sự ủy quyền, tài trợ hoặc liên kết trừ khi được nêu rõ trong báo giá.Khách hàng nên xác minh tất cả các số phần và thông tin ứng dụng trước khi đặt hàng.

Vui lòng bao gồm số bộ phận, mô hình máy NXT hoàn chỉnh, nhãn đầu H24, số lượng yêu cầu, quốc gia giao hàng và hình ảnh rõ ràng trong yêu cầu của bạn.
