YAMAHA KLW-M917H-00 Vành dây chuyền vận chuyển chính xác cho YSM20 SMT Mounter với ứng dụng cụ thể cho máy, vận chuyển PCB ổn định và thay thế thực tế

YAMAHA KLW-M917H-00 Băng tải chính xác cho máy gá lắp SMT YSM20

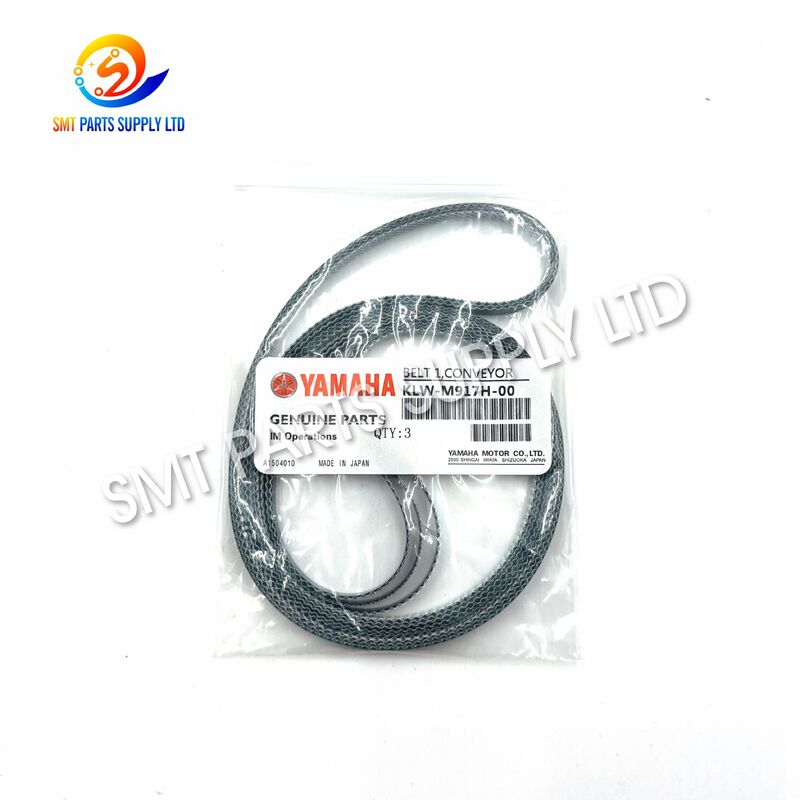

KLW-M917H-00 BELT 1, CONVEYOR là một bộ phận vận chuyển chuyên dụng cho máy, được phát triển cho hệ thống băng tải mạch in (PCB) của thiết bị gá lắp SMT YSM20. Được lắp đặt bên trong cụm ray băng tải, băng tải hỗ trợ các bảng mạch in và vận chuyển chúng một cách trơn tru qua các giai đoạn nạp, định vị, gá lắp và dỡ hàng.

Trong quá trình sản xuất điện tử liên tục, băng tải phải chịu chuyển động lặp đi lặp lại, ma sát bề mặt, ứng suất cơ học, nhiễm bẩn và thay đổi nhiệt độ. Một băng tải bị mòn hoặc căng không đúng cách có thể gây trượt PCB, vận chuyển không ổn định, lệch bảng mạch, báo động băng tải lặp lại hoặc gián đoạn sản xuất đột xuất.

Việc thay thế bộ phận bị hỏng bằng băng tải KLW-M917H-00 được chọn đúng cách giúp khôi phục khả năng xử lý PCB ổn định mà không cần thay thế toàn bộ cụm băng tải. Sản phẩm phù hợp cho các nhà sản xuất điện tử, nhà máy EMS, bộ phận bảo trì SMT, công ty sửa chữa thiết bị và nhà phân phối phụ tùng quốc tế.

Để lựa chọn chính xác, khách hàng nên xác nhận kiểu máy, số sê-ri thiết bị, vị trí băng tải, ký hiệu băng tải gốc và kích thước vật lý trước khi đặt hàng.

Băng tải là một bộ phận cơ khí tiêu hao. Tình trạng của nó dần thay đổi trong quá trình hoạt động liên tục của máy. Một số yếu tố có thể rút ngắn tuổi thọ làm việc hoặc giảm hiệu suất băng tải.

Băng tải luân chuyển lặp đi lặp lại quanh các ròng rọc băng tải trong quá trình nạp và dỡ PCB. Việc uốn cong và ma sát liên tục có thể dần làm giảm độ linh hoạt, độ bám bề mặt và độ ổn định kích thước.

Độ căng quá mức làm tăng tải trọng lên băng tải, ròng rọc, ổ trục và động cơ băng tải. Độ căng không đủ có thể gây trượt, chậm di chuyển PCB, lỗi theo dõi hoặc vận chuyển không ổn định.

Bụi, dầu mỡ, cặn keo, hạt flux, kem hàn, mảnh linh kiện hoặc hóa chất tẩy rửa không phù hợp có thể ảnh hưởng đến bề mặt băng tải và làm giảm độ ổn định vận chuyển.

Ròng rọc hoặc ray bị lệch có thể ép băng tải về một phía. Điều này có thể tạo ra mài mòn cạnh không đều, ma sát bất thường, biến dạng băng tải và chuyển động PCB không ổn định.

Các vít nhỏ, chân linh kiện, mảnh PCB, băng dính, mảnh vụn bao bì và các vật thể lạ khác có thể bị kẹt giữa băng tải và ròng rọc.

Tiếp xúc lâu dài với nhiệt, ánh sáng mặt trời trực tiếp, ozone, độ ẩm, dầu hoặc hóa chất không phù hợp có thể ảnh hưởng đến vật liệu băng tải trong quá trình hoạt động hoặc bảo quản.

Hai băng tải có thể trông giống nhau nhưng có chu vi, chiều rộng, độ dày, cấu trúc bề mặt hoặc vị trí lắp đặt khác nhau. Lắp đặt một mẫu không chính xác có thể gây ra sự phù hợp kém hoặc hỏng băng tải.

KLW-M917H-00 cung cấp giải pháp thay thế mục tiêu cho hệ thống băng tải YSM20 tương ứng. Khi được chọn và lắp đặt đúng cách, băng tải giúp phục hồi chuyển động PCB ổn định và hỗ trợ sản xuất SMT liên tục.

Việc thay thế băng tải có thể kinh tế và hiệu quả hơn so với việc thay thế toàn bộ cụm ray băng tải hoặc cụm vận chuyển. Tuy nhiên, nguyên nhân gây mòn băng tải bất thường nên được xác định trước khi lắp đặt bộ phận mới.

Vui lòng cung cấp các chi tiết sau trước khi đặt hàng:

• Mã bộ phận: KLW-M917H-00.
• Ký hiệu sản phẩm: BELT 1, CONVEYOR.
• Kiểu máy hoàn chỉnh.
• Số sê-ri máy.
• Vị trí lắp đặt băng tải.
• Số lượng yêu cầu.
• Ảnh băng tải cũ.
• Chu vi băng tải.
• Chiều rộng băng tải.
• Độ dày băng tải.
• Cấu hình bề mặt.
• Mức chất lượng yêu cầu.
• Quốc gia đến.

Việc cung cấp thông tin đầy đủ giúp giảm rủi ro chọn một băng tải có vẻ ngoài tương tự nhưng khác biệt về kích thước.

Kích thước băng tải có thể thay đổi tùy theo cấu hình máy, phiên bản kỹ thuật, vị trí băng tải hoặc lô sản xuất. Lựa chọn cuối cùng nên dựa trên danh sách bộ phận máy, ký hiệu băng tải gốc, số sê-ri máy hoặc số đo vật lý.

Không chọn sản phẩm chỉ dựa trên màu sắc băng tải, ảnh hoặc tiền tố mã bộ phận tương tự.

Các kiểu máy được liệt kê ở trên thuộc các ứng dụng băng tải SMT liên quan, nhưng chúng không nên được coi là bộ phận có thể thay thế lẫn nhau một cách tự động.

Trước khi thay thế một kiểu máy bằng kiểu máy khác, hãy so sánh:

• Kiểu máy.
• Số sê-ri máy.
• Hướng băng tải.
• Vị trí lắp đặt.
• Chu vi băng tải.
• Chiều rộng băng tải.
• Độ dày băng tải.
• Cấu trúc bề mặt.
• Thiết kế khớp nối.
• Ký hiệu bộ phận gốc.

Băng tải KLW-M917H-00 phù hợp cho các ứng dụng vận chuyển và bảo trì PCB trong môi trường lắp ráp điện tử tự động.

Băng tải có thể được sử dụng trên dây chuyền sản xuất các sản phẩm:

• Điện tử tiêu dùng.
• Bảng điều khiển công nghiệp.
• Mô-đun điện tử ô tô.
• Thiết bị truyền thông.
• Sản phẩm chiếu sáng LED.
• Bộ nguồn.
• Bảng điều khiển thiết bị gia dụng.
• Sản phẩm điện tử y tế.
• Thiết bị an ninh.
• Thiết bị mạng.
• Thiết bị thông minh.
• Sản phẩm đo lường.
• Bảng mạch ngoại vi máy tính.
• Lắp ráp PCB mẫu.
• Sản phẩm điện tử đa dạng.

Hệ thống điều khiển máy kích hoạt động cơ băng tải khi nhận được lệnh chuyển PCB.

Động cơ truyền lực đến ròng rọc băng tải hoặc cơ cấu truyền động liên quan.

KLW-M917H-00 di chuyển liên tục quanh đường đi ròng rọc được chỉ định bên trong máy.

Các cạnh của PCB đặt trên băng tải trái và phải được lắp đặt dọc theo hệ thống ray.

Tốc độ và độ căng băng tải cân bằng giúp vận chuyển PCB theo hướng thẳng và có kiểm soát.

Cảm biến xác định vị trí PCB đến, trạng thái vận chuyển, điểm dừng và điều kiện dỡ hàng.

Băng tải di chuyển bảng mạch vào vị trí yêu cầu để kẹp, căn chỉnh và gá lắp linh kiện.

Sau khi hoàn thành việc gá lắp, băng tải sẽ chuyển bảng mạch đến máy sản xuất tiếp theo hoặc trạm làm việc hạ nguồn.

Băng tải được lắp đặt đúng cách giúp duy trì chuyển động PCB trơn tru qua hệ thống băng tải.

Ma sát bề mặt phù hợp hỗ trợ vận chuyển bảng mạch đáng tin cậy trong các chu kỳ sản xuất lặp lại.

Kích thước và độ căng chính xác giúp băng tải giữ thẳng hàng quanh các ròng rọc băng tải.

Băng tải có thể được thay thế riêng lẻ mà không cần mua toàn bộ cụm băng tải.

Giữ một băng tải dự phòng đã được xác minh trong kho có thể rút ngắn thời gian sửa chữa khẩn cấp.

Sản phẩm phù hợp cho việc thay thế từng chiếc, kho bảo trì nhà máy và đơn đặt hàng của nhà phân phối.

Kiểm tra xem băng tải gốc, danh sách bộ phận máy hoặc hồ sơ bảo trì có xác định rõ ràng KLW-M917H-00 hay không.

Không bỏ sót tiền tố, hậu tố hoặc số phiên bản.

Sản phẩm này chủ yếu dành cho ứng dụng băng tải tương ứng trên thiết bị YSM20.

Một băng tải tương tự được sử dụng trên YSM20R, YS24 hoặc máy khác có thể có mã bộ phận hoặc kích thước khác.

Xác định vị trí băng tải chính xác, chẳng hạn như:

• Lối vào băng tải.
• Phần băng tải bên trong.
• Băng tải ra.
• Ray bên trái.
• Ray bên phải.
• Băng tải phía trước.
• Băng tải phía sau.
• Cấu hình máy đặc biệt.

Các phiên bản kỹ thuật của máy có thể thay đổi bộ phận áp dụng. Số sê-ri giúp xác minh phiên bản máy chính xác.

Đo và ghi lại:

Các ảnh hữu ích bao gồm:

• Băng tải đã tháo hoàn chỉnh.
• Ký hiệu mã bộ phận băng tải.
• Khớp nối băng tải.
• Bề mặt băng tải.
• Đo chiều rộng.
• Đo độ dày.
• Đo chu vi.
• Khu vực lắp đặt băng tải.
• Bảng tên máy.

Nguồn cung cấp có sẵn có thể bao gồm:

• Sản phẩm mới chính hãng.
• Sản phẩm tương thích đủ tiêu chuẩn.
• Số lượng mẫu.
• Kho bảo trì.
• Thay thế khẩn cấp.
• Cung cấp theo lô thường xuyên.

Vui lòng chỉ định rõ mức chất lượng yêu cầu trong yêu cầu báo giá.

• Dừng máy theo quy trình an toàn của nhà máy.
• Ngắt nguồn điện cần thiết.
• Chụp ảnh đường đi của băng tải gốc.
• Ghi lại vị trí điều chỉnh độ căng.
• Xác nhận cách bố trí băng tải trái và phải.
• Kiểm tra các cảm biến và cáp lân cận.
• Làm sạch đường đi của băng tải.

• Không làm xoắn băng tải.
• Không gấp nó một cách đột ngột.
• Không sử dụng dụng cụ sắc nhọn để ép nó qua ròng rọc.
• Không kéo căng quá mức.
• Không bôi mỡ hoặc dầu lên bề mặt băng tải.
• Xác nhận đường đi chính xác quanh tất cả các ròng rọc.
• Điều chỉnh đều cả hai bên băng tải.

• Quay băng tải thủ công khi được phép.
• Kiểm tra xem băng tải có tiếp xúc với ray không.
• Chạy máy ở tốc độ thấp.
• Quan sát đường đi và độ căng.
• Kiểm tra tiếng ồn bất thường.
• Kiểm tra với PCB phù hợp.
• Kiểm tra lại độ căng sau lần vận hành đầu tiên.

Bảo quản sản phẩm:

• Trong phòng sạch và khô.
• Tránh ánh nắng trực tiếp.
• Tránh nhiệt độ quá cao.
• Tránh dầu và hóa chất mạnh.
• Tránh vật kim loại sắc nhọn.
• Không gấp chặt.
• Không nén nặng.
• Bên trong bao bì bảo vệ kín.

Trước khi giao hàng, việc kiểm tra có thể bao gồm các hạng mục sau.

• Độ sạch bề mặt.
• Tình trạng cạnh.
• Vết nứt nhìn thấy được.
• Biến dạng bất thường.
• Ngoại hình khớp nối.
• Tình trạng bao bì.

• Chu vi.
• Chiều rộng.
• Độ dày.
• So sánh với thông tin đơn hàng đã xác nhận.

• Độ linh hoạt.
• Tính liên tục của khớp nối.
• Độ đồng nhất bề mặt.
• Hình dạng băng tải chung.

• Mã bộ phận.
• Tên sản phẩm.
• Số lượng.
• Tham chiếu mua hàng của khách hàng.
• Yêu cầu chất lượng.
• Nhãn đóng gói.

Các yêu cầu kiểm tra có thể được thảo luận trước khi xác nhận đơn hàng.

Mỗi băng tải có thể được đóng gói trong túi kín để bảo vệ khỏi bụi, độ ẩm và nhiễm bẩn bề mặt.

Băng tải được sắp xếp mà không bị gấp nhọn hoặc áp lực quá mức để giúp duy trì hình dạng ban đầu trong quá trình vận chuyển.

Sử dụng thùng carton gia cố theo số lượng lô hàng, điểm đến và phương thức vận chuyển.

• Chuyển phát nhanh quốc tế.
• Vận chuyển hàng không.
• Vận chuyển đường biển.
• Người giao nhận do khách hàng chỉ định.
• Vận chuyển kết hợp với các phụ tùng SMT khác.

Nhãn có thể bao gồm:

• Tên sản phẩm.
• Mã bộ phận.
• Số lượng.
• Số đơn đặt hàng.
• Tham chiếu khách hàng.
• Trạng thái kiểm tra.
• Ngày đóng gói.

KLW-M917H-00 chủ yếu được sử dụng làm băng tải vận chuyển cho bộ phận băng tải của máy gá lắp SMT YSM20 tương ứng. Vui lòng cung cấp số sê-ri máy và ảnh lắp đặt để xác nhận ứng dụng chính xác.

Hai mã tham chiếu thuộc cùng một dòng băng tải liên quan, nhưng không nên giả định khả năng thay thế lẫn nhau trực tiếp. Hãy so sánh phiên bản máy, kích thước băng tải, vị trí lắp đặt, cấu trúc bề mặt và tài liệu bộ phận gốc.

Vui lòng cung cấp mã bộ phận, kiểu máy, số sê-ri máy, số lượng yêu cầu, vị trí băng tải, ảnh băng tải cũ, chu vi, chiều rộng, độ dày, quốc gia đến và mức chất lượng yêu cầu.

Khi các băng tải cặp có thời gian sử dụng và độ mòn tương tự, việc thay thế cả hai có thể giúp duy trì chuyển động cân bằng. Quyết định cuối cùng nên dựa trên tình trạng vật lý, yêu cầu bảo trì máy và hiệu suất băng tải.

Các nguyên nhân có thể bao gồm độ căng không đều, ròng rọc bị lệch, tiếp xúc ray, đường đi không chính xác, ổ trục bị hỏng, nhiễm bẩn hoặc thông số kỹ thuật băng tải không phù hợp. Nguyên nhân cơ học nên được khắc phục trước khi tiếp tục hoạt động.

Gửi yêu cầu báo giá của bạn với thông tin sau để xác nhận nhanh hơn:

• Mã bộ phận: KLW-M917H-00.
• Kiểu máy.
• Số sê-ri máy.
• Vị trí băng tải.
• Số lượng yêu cầu.
• Yêu cầu chất lượng gốc hoặc tương thích.
• Kích thước băng tải.
• Ảnh băng tải cũ.
• Quốc gia đến.
• Ngày giao hàng yêu cầu.

Chúng tôi hoan nghênh các đơn hàng mẫu, số lượng bảo trì, đơn hàng phụ tùng SMT hỗn hợp và mua hàng theo lô thường xuyên của nhà máy. Tình trạng sẵn có của sản phẩm, số đo, yêu cầu chất lượng, chi tiết kiểm tra, đóng gói và lịch trình giao hàng có thể được xác nhận trước khi đặt hàng.

YAMAHA và các tên kiểu máy thiết bị liên quan là thương hiệu của chủ sở hữu tương ứng. Chúng chỉ được sử dụng để nhận dạng bộ phận và tham chiếu khả năng tương thích với máy. Nguồn gốc sản phẩm và tình trạng cung cấp nên được xác nhận theo báo giá cuối cùng.
