| Tên thương hiệu: | KOGANEI |
| Số mô hình: | KHY-M7153-101 |

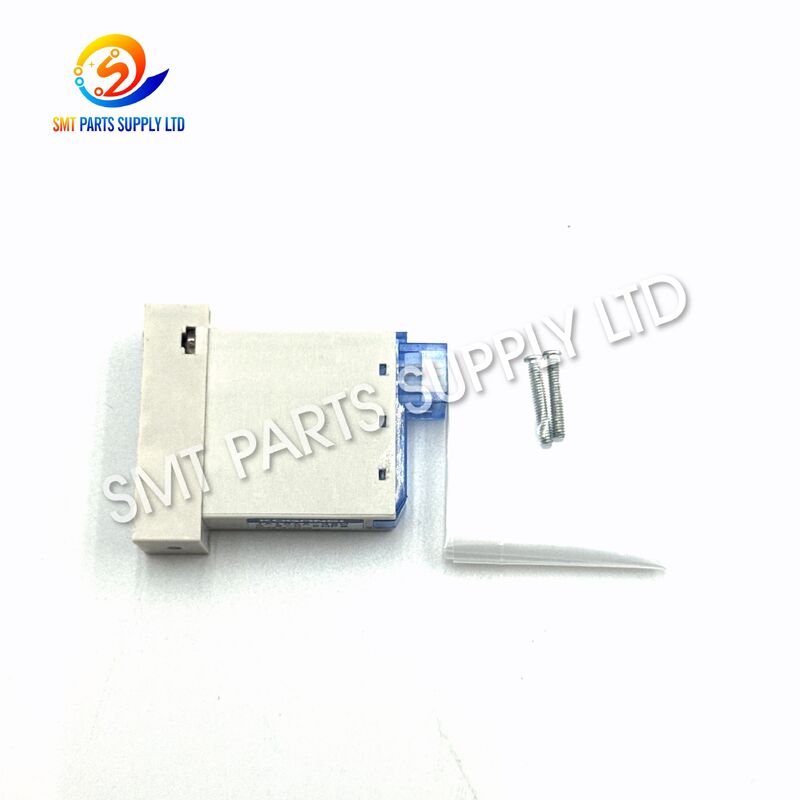

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT Solenoid Valve
YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W là một van solenoid khí nén nhỏ gọn được thiết kế để chuyển mạch không khí trong đầu máy chọn và đặt SMT hoặc tập hợp khí nén liên quan.Số phần chính xác KHY-M7153-101 chủ yếu liên quan đến thiết bị YS24, trong khi các tham chiếu KHY-M7153-10 và KHY-M7153-10X có liên quan chặt chẽ cũng được tìm thấy trong các ứng dụng van cho máy YG12, YS12, YS24, YG12F và YS12F.Sự tương thích chính xác luôn được xác nhận từ nhãn van được lắp đặt, sửa đổi máy, sắp xếp đa năng, và cấu hình kết nối.
Được lắp đặt trong một máy đặt tốc độ cao, van giúp chuyển dòng không khí khí cần thiết cho việc tạo chân không, giải phóng chân không, thổi hoặc các hoạt động đầu đặt khác.Cơ thể nhỏ gọn của nó phù hợp với không gian lắp đặt hạn chế, trong khi phản ứng điện lên khí nhanh hỗ trợ các chu kỳ chọn và đặt thành phần lặp đi lặp lại. Nó phù hợp với bảo trì phòng ngừa, sửa chữa đầu máy, khắc phục sự cố khí,và thay thế van bị hỏng hoặc chuyển động chậm.
Nhãn hiệu sản phẩm
| Điểm | Thông tin |
|---|---|
| Tên sản phẩm | SMT Pneumatic Solenoid Valve |
| Số bộ phận máy | KHY-M7153-101 |
| Mô hình van | KOGANEI JA10AA-36W |
| Dòng van | Dòng JA |
| Ứng dụng chính | Máy chọn và đặt YS24 SMT |
| Các tham chiếu về các phần liên quan | KHY-M7153-10, KHY-M7153-10 |
| Chức năng chính | Chuyển mạch khí và chân không khí khí |
| Khu vực lắp đặt | Đầu đặt, bộ phận phun ra, bộ thu khí hoặc cơ chế đầu liên quan |
| Nhóm sản phẩm | Các bộ phận máy SMT |
| Đơn vị cung cấp | Một miếng. |
| Tình trạng cung cấp | Mẫu sản phẩm mới hoặc loại cung cấp khác theo báo giá |
| Yêu cầu tương thích | Xác nhận số bộ phận, đánh dấu van, đầu nối, điện áp, và vị trí đa |
Nguyên nhân
Một van điện tử SMT hoạt động nhiều lần trong quá trình lấy thành phần, vận chuyển, sắp xếp, đặt và thả.Hiệu suất van có thể giảm dần do hao mòn bên trong, ô nhiễm, hỏng điện, hoặc rò rỉ ở nơi khác trong mạch khí.
Một báo động máy không phải lúc nào cũng có nghĩa là van chính nó đã thất bại. bộ lọc không khí, máy tạo chân không, ống, vòi phun, niêm phong đa năng, đầu nối, dây,và tín hiệu điều khiển cũng nên được kiểm tra trước khi thay thế.
Những vấn đề phổ biến và nguyên nhân có thể gây ra
| triệu chứng máy | Nguyên nhân có thể liên quan đến van | Các mặt hàng khác để kiểm tra |
|---|---|---|
| Lấy thành phần không ổn định | Chuyển van chậm hoặc rò rỉ bên trong | vòi phun, bộ lọc chân không, vòi ống, máy phóng, chiều cao của máy thu |
| Mức chân không thấp | van không mở hoàn toàn | Áp suất không khí, máy phát điện chân không, niêm phong bộ sưu tập, đường ống bị tắc |
| Các thành phần rơi trong quá trình di chuyển | Điều khiển không khí gián đoạn hoặc phản ứng chậm | Mở vòi, cài đặt thành phần, cáp đầu, cảm biến chân không |
| Giải phóng thành phần kém | Vòng mạch xả hoặc thổi không chuyển đổi đúng cách | Áp suất thổi, đường thoát khí, ô nhiễm vòi phun |
| Lỗi nhận lặp lại | Phản ứng van trở nên không nhất quán sau khi làm nóng | Vòng cuộn, đầu nối, tín hiệu đầu ra của máy, chất lượng không khí |
| Không có hoạt động khí | Vòng cuộn không nhận hoặc phản ứng với tín hiệu điều khiển | Kéo dây chuyền, đầu ra trình điều khiển, chân kết nối, bộ an toàn máy |
| Sự rò rỉ không khí liên tục | Mùi van bên trong hoặc vỏ nắp máy lọc có thể bị hư hại | Phụ kiện ống, niêm phong dưới cơ sở, van liền kề |
| Van hoạt động theo cách thủ công nhưng không tự động | Vấn đề điều khiển hoặc dây điện | Bảng đầu ra máy, liên tục cáp, cực kết nối |
| Không thể lắp đặt van mới | Phân chỉnh van hoặc sắp xếp máy thu không chính xác | Số bộ phận cũ, lỗ gắn, hướng cổng, loại kết nối |
| Van trở nên ồn ào | Không khí không ổn định hoặc ô nhiễm bên trong | Máy điều chỉnh, máy sấy không khí, bộ lọc, vít gắn |
Tại sao hiệu suất van có thể giảm
| Nguyên nhân | Tác động đến hoạt động |
|---|---|
| Độ ẩm trong không khí nén | Có thể gây ăn mòn, dính hoặc chuyển động bất thường |
| Ô nhiễm bụi hoặc dầu | Có thể hạn chế các lối đi bên trong và ảnh hưởng đến việc niêm phong |
| Sử dụng dài hạn trong chu kỳ cao | Dần dần mặc niêm phong và các bộ phận di chuyển |
| Áp suất hoạt động không chính xác | Có thể tạo ra chuyển đổi yếu, chậm hoặc không ổn định |
| Các chân kết nối bị hỏng | Nguyên nhân liên lạc điện gián đoạn |
| Điện áp cuộn không chính xác | Có thể ngăn chặn hoạt động hoặc làm hỏng cuộn dây |
| Vòng vít đa năng lỏng lẻo | tạo ra rò rỉ bên ngoài và không khí không ổn định |
| Dây đệm hoặc vòng O bị hỏng | Cho phép mất áp suất hoặc chân không giữa van và manifold |
| Mã van sai | Có thể tạo ra logic cổng hoặc đặc điểm điện khác nhau |
| Hướng cài đặt sai | Có thể kết nối đường cung cấp, đầu ra và đường xả không chính xác |
Giải pháp
Thay một van KHY-M7153-101 bị trục trặc bằng một đơn vị JA10AA-36W phù hợp có thể giúp khôi phục chức năng chuyển đổi khí khí dự định của mạch không khí đầu đặt.
Một thay thế được chọn đúng có thể giúp cải thiện phản ứng chân không, sự ổn định của bộ phận, thời gian thả và tính nhất quán hoạt động của máy.Việc thay thế chỉ nên hoàn thành sau khi kiểm tra toàn bộ mạch khí và điện.
Quá trình khắc phục sự cố và thay thế được khuyến cáo
| Bước | Hành động | Mục đích |
|---|---|---|
| 1 | Ghi lại mô hình máy và số hàng loạt | Xác định các máy chính xác thế hệ |
| 2 | Đọc đầy đủ nhãn van cũ | Xác nhận JA10AA-36W và bất kỳ thông tin tiếp theo |
| 3 | Xác nhận số bộ phận máy KHY-M7153-101 | Ngăn chặn nhầm lẫn với phiên bản KHY-M7153-00 hoặc KHY-M7153-01 |
| 4 | Chụp ảnh đầu nối và bộ sưu tập | Xác nhận hướng dây dẫn và cấu hình lắp đặt |
| 5 | Kiểm tra áp suất và chất lượng không khí | Loại trừ các vấn đề về mặt cung |
| 6 | Kiểm tra ống, vòi phun, bộ lọc và máy phóng | Tìm thấy rò rỉ hoặc tắc nghẽn bên ngoài van |
| 7 | Kiểm tra tín hiệu đầu ra của máy | Xác nhận rằng van nhận được điện áp điều khiển chính xác |
| 8 | So sánh thay thế vật lý | Kiểm tra kích thước, cổng, vít, niêm phong, và đầu nối |
| 9 | Lắp đặt với ván đúng | Ngăn ngừa rò rỉ đa năng |
| 10 | Chạy các thử nghiệm lấy và thả | Xác nhận hoạt động ổn định trước khi sản xuất được nối lại |
Lợi ích hoạt động
| Lợi ích | Giá trị thực tế |
|---|---|
| Cài đặt nhỏ gọn | Thích hợp cho không gian hạn chế bên trong bộ đầu SMT |
| Điều khiển khí nén nhanh | Hỗ trợ các hoạt động nhận và đặt lặp đi lặp lại |
| Chuyển đổi luồng không khí ổn định | Giúp duy trì chức năng chân không và thổi phù hợp |
| Nhận dạng cụ thể của máy | KHY-M7153-101 đơn giản hóa việc kết hợp các bộ phận bảo trì |
| Xây dựng thay thế | Giảm nhu cầu thay thế một tập hợp khí nén lớn hơn |
| Hỗ trợ bảo trì | hữu ích cho dịch vụ theo lịch trình và sửa chữa máy khẩn cấp |
| Nhãn van rõ ràng | JA10AA-36W hỗ trợ xác minh trực quan trước khi đặt hàng |
| Cung cấp cá nhân | Dễ dàng để giữ các dự trữ thay thế quan trọng |
Thông số kỹ thuật
Thông số kỹ thuật sản phẩm cụ thể của máy
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Địa chỉ thương hiệu | YAMAHA |
| Nhà sản xuất linh kiện khí nén | Kogané |
| Số bộ phận máy | KHY-M7153-101 |
| Mô hình van khí | JA10AA-36W |
| Loại thành phần | Van điện tử khí nén bên trong |
| Ứng dụng máy chính | Máy chọn và đặt YS24 SMT |
| Gia đình máy liên quan | YG12, YS12, YS24, YG12F và YS12F phải được xác minh số phần |
| Phương tiện hoạt động chính | Không khí nén |
| Chức năng chính của máy | Chuyển mạch không khí, tạo chân không, ống xả hoặc thổi |
| Phương pháp lắp đặt | Đặt chân máy hoặc cơ sở phụ cụ thể |
| Kết nối điện | Bộ kết nối hoặc sắp xếp dây dẫn cụ thể cho máy |
| Cấu hình cổng | Xác nhận chống lại van được loại bỏ |
| Điện áp định số | Xác nhận từ nhãn van gốc và mạch máy |
| Áp suất hoạt động | Theo các thông số kỹ thuật máy và nhãn van chính xác |
| Lôi trơn | Thực hiện theo yêu cầu bảo trì của nhà sản xuất thiết bị |
| Gói | Bao bì cá nhân bảo vệ |
| Số lượng đặt hàng tối thiểu | Một miếng. |
| Kiểm tra trước khi vận chuyển | Số phần và kiểm tra tình trạng trực quan |
| Bảo hành | Theo điều kiện cung cấp xác nhận và báo giá |
Dữ liệu tham chiếu KOGANEI JA-series
KOGANEI mô tả JA Series là một nền tảng van điện áp mỏng, nhỏ gọn với chiều rộng van khoảng 10,5 mm.ba cổng, năm cổng, và kết hợp ba cổng.Các thông số kỹ thuật chính xác của JA10AA-36W vẫn phải được xác nhận từ các sản phẩm được cài đặt bởi vì máy cụ thể hậu tố có thể đại diện cho các yêu cầu điện hoặc lắp đặt tùy chỉnh.
| Điểm tham chiếu của JA-series | Tham chiếu cấp danh mục |
|---|---|
| Phương tiện hoạt động | Không khí |
| Nguyên tắc hoạt động | Loại phi công nội bộ |
| Áp suất hoạt động theo chuỗi | Khoảng 0,2 ∼ 0,7 MPa |
| Áp lực chống chuỗi | Khoảng 1,05 MPa |
| Nhiệt độ hoạt động hàng loạt | Khoảng 5 ̊50°C |
| Lôi trơn | Nói chung không cần thiết cho loạt danh mục |
| Hướng gắn | Danh mục hàng loạt cho phép gắn linh hoạt |
| Điện áp danh mục tiêu chuẩn | DC24V |
| Phạm vi điện áp danh mục tiêu chuẩn | DC21.6 ∙ 26.4V |
| Tiêu thụ điện tiêu chuẩn | Khoảng 0,5W |
| Tiêu thụ điện thấp | Khoảng 0,25W |
| Chiều rộng van | Khoảng 10,5 mm |
| Các sắp xếp cổng hàng loạt có sẵn | Hai cổng, ba cổng, năm cổng và ba cổng song song |
| Các tham chiếu về thiết bị thông thường | φ4, φ6, hoặc Rc1/8 tùy thuộc vào cấu hình |
| Đề tài vật liệu cơ thể chính | Hợp kim nhôm anodized |
| Tiêu đề vật liệu con dấu | Cao su tổng hợp |
Các giá trị trên là tham chiếu danh mục JA-Series chứ không phải là bảo hành cho mỗi van máy JA10AA-36W tùy chỉnh.Lựa chọn cuối cùng phải dựa trên đánh dấu van cũ và cấu hình máy hoàn chỉnhThông tin danh mục chính thức của JA-Series liệt kê không khí là phương tiện, hoạt động điều khiển nội bộ, phạm vi áp suất hoạt động 0,2 ∼ 0,7 MPa, điện áp tiêu chuẩn DC24V và nhiều cấu hình cổng.
Thông báo về mã mẫu quan trọng
Các ký tự ¢36W ¢ trongJA10AA-36Wnên được coi là một phần của tên gọi mô hình van hoàn chỉnh. Chúng không nên tự động được giải thích là một công suất điện 36 watt.
Trước khi lắp đặt, xác nhận:
| Điểm xác nhận | Thông tin yêu cầu |
|---|---|
| Nhãn van hoàn chỉnh | JA10AA-36W |
| Số bộ phận máy | KHY-M7153-101 |
| Điện áp cuộn dây | Đọc từ van hoặc máy bản thiết kế điện |
| Hình dạng kết nối | Phải phù hợp với dây chuyền hiện có |
| Hướng dẫn cáp | Phải phù hợp với không gian cài đặt ban đầu |
| Thỏa thuận cảng | Cần phải liên kết với bộ lọc ban đầu |
| Vị trí thay thế bằng tay | Phải phù hợp với yêu cầu truy cập dịch vụ |
| Trạm van | Chứng minh vị trí chính xác trong bộ thu đầu |
| Mô hình đệm | Phải phù hợp với tất cả các cổng đa năng |
| sửa đổi máy | Xác nhận bằng cách sử dụng số serial máy |
Ứng dụng
Van điện tử KHY-M7153-101 JA10AA-36W được sử dụng trong hệ thống khí nén máy SMT, nơi tín hiệu điều khiển điện phải nhanh chóng chuyển khí nén giữa các đường khí nén khác nhau.
Các lĩnh vực ứng dụng chính
| Ứng dụng | Chức năng van |
|---|---|
| Đầu đặt SMT | Điều khiển hành động khí nén cần thiết trong quá trình nhặt hoặc thả |
| Vòng điện tạo chân không | Hướng dẫn không khí đến hoặc từ hệ thống phun chân không |
| Vòng mạch giải phóng chân không | Giúp giải phóng nhanh của các thành phần đặt |
| Vòng trục khí thổi | Điều khiển không khí tích cực được sử dụng trong thời gian phóng thích vòi hoặc thành phần |
| Bộ thu khí đầu | Hoạt động như một trạm van trong một nhóm van nhỏ gọn |
| Bảo trì máy móc | Thay một van bị rò rỉ, bị hỏng, chậm hoặc bị hỏng điện |
| Cổ phiếu phụ tùng dự phòng | Giảm thời gian ngừng hoạt động khi một van quan trọng thất bại |
| Cải tạo bộ phận đầu | Khôi phục chức năng khí nén trong quá trình sửa chữa đầu |
Hướng dẫn tương thích máy
| Mô hình máy | Tình trạng tương thích |
|---|---|
| YS24 | Ứng dụng chính liên quan đến KHY-M7153-101 |
| YS12 | Liên quan KHY-M7153-10 hoặc KHY-M7153-10X; xác minh phần chính xác |
| YG12 | Ứng dụng liên quan của các bộ phận van; xác minh chính xác bộ phận và bộ sưu tập |
| YG12F | Ứng dụng liên quan của các bộ van; cần xác nhận |
| YS12F | Ứng dụng liên quan của các bộ van; cần xác nhận |
| Máy khác | Đừng chỉ đặt hàng theo ngoại hình; cung cấp các chi tiết van cũ |
Các tham chiếu chính xác KHY-M7153-101 đã được liệt kê cụ thể như một van YS24,trong khi van JA10AA-36W mang tham chiếu KHY-M7153-10 hoặc KHY-M7153-10X cũng được bán trên thị trường cho một số mô hình máy YG và YSPhương pháp đặt hàng an toàn nhất là phù hợp với số bộ phận đầy đủ và ảnh van cũ thay vì chỉ dựa vào gia đình máy.
Những người mua thích hợp
| Loại người mua | Yêu cầu điển hình |
|---|---|
| Nhà máy sản xuất SMT | Thay thế khẩn cấp cho một máy bị dừng |
| Nhà sản xuất EMS | Danh sách dự phòng phụ tùng thay thế |
| Công ty bảo trì SMT | Sửa chữa và cải tạo các bộ phận đầu |
| Người bán thiết bị cũ | Chuẩn bị máy trước khi bán lại |
| Nhà phân phối phụ tùng SMT | Dự trữ cho nhu cầu tái phát của khách hàng |
| Nhóm dịch vụ kỹ thuật | Phá lỗi hệ thống khí nén |
| Người nhập khẩu nước ngoài | Mua phụ tùng phụ tùng SMT hợp nhất |
Làm thế nào nó hoạt động
Một van điện tử chuyển đổi một lệnh điều khiển điện thành công tắc khí nén. Trong một máy đặt SMT, bộ điều khiển gửi tín hiệu điện áp khi một chân không, giải phóng, thổi,hoặc các hoạt động trên không khác là cần thiết.
Dòng hoạt động
| Giai đoạn | Hành động van | Kết quả máy |
|---|---|---|
| 1Đứng sẵn. | van vẫn ở vị trí khí quyển mặc định của nó | Khung không khí chờ lệnh máy tiếp theo |
| 2. tín hiệu điện | Máy gửi điện áp đến cuộn dây điện tử | Một từ trường được tạo ra |
| 3. Di chuyển bên trong | Các máy ép và cơ chế điều khiển di chuyển | Hành lang nội bộ chính thay đổi vị trí |
| 4. Chuyển không khí | Các đường cung cấp, đầu ra hoặc đường xả được kết nối | Không khí đạt được mạch đầu yêu cầu |
| 5. Vacuum hoặc tác động thổi | Các ejector hoặc đầu ra khí nén phản ứng | Các vòi phun nhặt hoặc giải phóng các thành phần |
| 6. Loại bỏ tín hiệu | Năng lượng cuộn dây được loại bỏ hoặc chuyển đổi | Van trở lại hoặc thay đổi đến trạng thái được lệnh |
| 7. Chu kỳ lặp lại | Quá trình lặp lại trong quá trình sản xuất | Các thành phần được xử lý liên tục |
Dòng JA bao gồm các sắp xếp cổng và vị trí khác nhau. Do đó, logic lưu lượng không khí bên trong của van thay thế phải phù hợp với đơn vị ban đầu.Một van có kích thước bên ngoài tương tự nhưng chức năng bên trong khác có thể không vận hành máy đúng cách.
Mối quan hệ với hệ thống đầu SMT
| Thành phần liên quan | Mối quan hệ với van |
|---|---|
| Tiếng phun | Nhận hiệu ứng chân không hoặc giải phóng được điều khiển bởi mạch khí nén |
| Máy phun chân không | Tạo chân không khi được cung cấp với không khí nén |
| Bộ cảm biến chân không | Khám phá liệu có đủ chân không nhận được không |
| ống khí | Chuyển áp suất hoặc chân không giữa các thành phần |
| Bộ lọc | Giúp ngăn ngừa chất gây ô nhiễm từ vào van và máy phun |
| Phân loại | Phân phối không khí nén giữa một số van |
| Bảng điều khiển đầu | Gửi lệnh chuyển đổi điện |
| Dây dây chuyền và đầu nối | Mang điện áp từ mạch điều khiển đến cuộn dây |
Cách chọn
Lựa chọn van chính xác là điều cần thiết vì các phiên bản KHY-M7153 khác nhau có thể có thân tương tự nhưng các ứng dụng máy khác nhau, thông số kỹ thuật cuộn dây, đầu nối hoặc chức năng khí nén.
Danh sách kiểm tra lựa chọn
| Điểm chọn | Điều gì để xác nhận | Tại sao nó quan trọng? |
|---|---|---|
| Số bộ phận máy | KHY-M7153-101 | Định dạng quan trọng nhất cho bảo trì máy |
| Mô hình van | JA10AA-36W | Xác nhận đánh dấu thành phần khí nén |
| Mô hình máy | YS24 hoặc mô hình liên quan khác | Ngăn chặn cài đặt trên máy không được hỗ trợ |
| Số serial máy | Số serial đầy đủ | Giúp xác định máy tạo và sửa đổi |
| Hình ảnh van cũ | Mặt trước, phía sau, trên cùng, đầu nối và nhãn | Cho phép so sánh vật lý |
| Bộ kết nối | Hình dạng, số pin, hướng phím | Ngăn chặn sự không phù hợp điện |
| Điện áp cuộn dây | Nhãn gốc hoặc bản vẽ mạch | Bảo vệ cuộn dây và đầu ra điều khiển |
| Vị trí của nhiều mặt | Trạm van chính xác | Xác nhận chức năng và sự sắp xếp cổng |
| Mô hình đệm | Số lượng và vị trí của các lối bay | Ngăn chặn rò rỉ hoặc cổng bị chặn |
| Vị trí vít | Khoảng cách lỗ gắn và chiều dài vít | Đảm bảo cài đặt an toàn |
| Hướng dẫn cáp | Bên trái, bên phải, trên hoặc dưới | Tránh can thiệp bên trong đầu |
| Tình trạng cung cấp | Bản gốc mới, đã sử dụng hoặc tương thích | Xác định giá, bảo hành và tuổi thọ dự kiến |
| Số lượng yêu cầu | Số lượng bảo trì và dự trữ an toàn | Hỗ trợ lập kế hoạch sản xuất |
| Thời hạn giao hàng | Chuyển hàng tiêu chuẩn hoặc khẩn cấp | Cho phép sắp xếp hậu cần thích hợp |
Đừng chỉ lựa chọn theo ngoại hình
Hai van có thể trông gần giống nhau nhưng có khác nhau:
| Sự khác biệt có thể | Nguy cơ lựa chọn sai |
|---|---|
| Điện áp cuộn dây | Van có thể không hoạt động hoặc có thể bị hỏng |
| Lý thuyết khí nén nội bộ | Chức năng chân không và khí thải có thể được đảo ngược |
| Đặt pin kết nối | Tín hiệu máy có thể không đạt được đúng cuộn dây |
| Mô hình cổng đa dạng | Có thể xảy ra rò rỉ không khí hoặc tắc nghẽn luồng không khí |
| Định hướng cáp | van có thể không phù hợp với không gian có sẵn |
| Thiết kế thay thế bằng tay | Truy cập dịch vụ có thể bị hạn chế |
| Việc sửa đổi số phần | Phần mềm máy hoặc cấu hình đầu có thể khác nhau |
| Độ dày con dấu | Sự rò rỉ nhiều lần có thể xảy ra sau khi lắp đặt |
Thông tin cần thiết để trích dẫn chính xác
Vui lòng cung cấp thông tin sau đây khi gửi yêu cầu:
| Thông tin yêu cầu | Ví dụ |
|---|---|
| Mô hình máy | YS24 |
| Số serial máy | Số đầy đủ từ bảng tên máy |
| Số bộ phận máy | KHY-M7153-101 |
| Mô hình van | KOGANEI JA10AA-36W |
| Số lượng yêu cầu | 1, 2, 5 hoặc nhiều miếng |
| Điều kiện bắt buộc | Chất mới gốc hoặc chất lượng yêu cầu khác |
| Quốc gia đích | Quốc gia và mã bưu chính |
| Hình ảnh van cũ | Hình ảnh nhãn và kết nối rõ ràng |
| Mô tả lỗi | Lượng chân không thấp, rò rỉ, không chuyển đổi hoặc phản ứng gián đoạn |
| Yêu cầu giao hàng | Chuyển hàng tiêu chuẩn hoặc thay thế khẩn cấp |
Hướng dẫn cài đặt
Việc lắp đặt nên được thực hiện bởi nhân viên bảo trì có trình độ sau khi thiết bị được dừng lại, cô lập và áp suất.
Quy trình lắp đặt
| Bước | Hướng dẫn |
|---|---|
| 1 | Dừng máy theo quy trình bảo trì được phê duyệt |
| 2 | Ngắt nguồn điện và nguồn cung cấp không khí nén |
| 3 | Giải phóng áp suất còn lại từ hệ thống khí nén |
| 4 | Ghi lại vị trí van cũ, hướng kết nối, và sắp xếp ống |
| 5 | Loại bỏ đầu nối điện mà không kéo dây cáp |
| 6 | Loại bỏ các vít gắn van đều |
| 7 | Kiểm tra bề mặt của bộ sưu tập, vỏ nắp và đường dẫn không khí |
| 8 | So sánh van cũ và mới trước khi lắp đặt |
| 9 | Lắp đặt vỏ nắp chính xác trong định hướng đúng |
| 10 | Kéo chặt các ốc vít gắn đồng đều mà không có lực quá mức |
| 11 | Kết nối lại dây chuyền và xác nhận sự tham gia an toàn. |
| 12 | Khôi phục áp suất không khí và kiểm tra rò rỉ |
| 13 | Khôi phục máy điện và thực hiện một thử nghiệm đầu ra bằng tay |
| 14 | Chạy các thử nghiệm lấy, chuyển và thả ở tốc độ giảm |
| 15 | Xác nhận hoạt động ổn định trước khi quay trở lại sản xuất bình thường |
Các khuyến nghị bảo trì
| Điểm bảo trì | Hành động khuyến nghị |
|---|---|
| Bộ lọc khí nén | Kiểm tra và thay thế theo khoảng thời gian bảo trì nhà máy |
| Máy sấy không khí | Xác nhận hoạt động chính xác và thoát nước |
| Bơm ống | Kiểm tra các vết nứt, nếp nhăn, phụ kiện lỏng lẻo hoặc ô nhiễm |
| Ghi đệm đa dạng | Thay thế nếu cứng, hư hỏng hoặc biến dạng |
| Bộ kết nối điện | Giữ sạch sẽ, chèn đầy đủ, và không có chích lỏng |
| Ventil bên ngoài | Giữ không có chất lỏng, dầu, bụi và chất thải làm sạch |
| Bộ lọc chân không | Làm sạch hoặc thay thế trước khi giả định van đã thất bại |
| Tình trạng vòi | Kiểm tra mài mòn, tắc nghẽn và bề mặt niêm phong |
| Cổ phiếu dự phòng | Giữ ít nhất một van được xác nhận cho máy sản xuất quan trọng |
| Hồ sơ bảo trì | Ghi lại ngày thay thế, số máy và triệu chứng hỏng |
Chứng nhận chất lượng và đơn đặt hàng
Để giảm các lệnh không chính xác, van nên được kiểm tra bằng cách sử dụng cả máy và xác định thành phần khí nén.
Xác nhận trước khi vận chuyển
| Điểm kiểm tra | Phương pháp xác nhận |
|---|---|
| Số phần | So sánh với đơn đặt hàng |
| Mô hình van | Kiểm tra nhãn JA10AA-36W |
| Tình trạng bên ngoài | Kiểm tra trực quan |
| Tình trạng kết nối | Chốt kiểm tra, vỏ và cáp |
| Bề mặt gắn | Kiểm tra thiệt hại có thể nhìn thấy |
| Bao bì | Bao bì bảo vệ cá nhân |
| Số lượng | Đếm trước khi gửi |
| Thông tin tương thích với khách hàng | So sánh với máy được cung cấp và chi tiết bộ phận cũ |
Chiến lược phụ tùng thay thế được khuyến cáo
Đối với các nhà máy sử dụng nhiều máy cùng mô hình, việc duy trì một lượng nhỏ van được xác nhận có thể giảm thời gian chờ trong trường hợp hỏng khí không mong đợi.Số lượng dự trữ được khuyến cáo nên dựa trên số lượng máy, thời gian sản xuất, tần suất thất bại trong lịch sử, thời gian giao hàng và tầm quan trọng của dây chuyền sản xuất.
Câu hỏi thường gặp
1. KHY-M7153-101 giống KHY-M7153-10 hay KHY-M7153-10X?
Các tham chiếu này thuộc về một gia đình van liên quan chặt chẽ, nhưng chúng không nên tự động được coi là hoàn toàn thay thế nhau.Vị trí đa năngMột bức ảnh của van được lắp đặt được khuyến cáo mạnh mẽ trước khi đặt hàng.
2Máy SMT nào sử dụng van KHY-M7153-101 JA10AA-36W?
KHY-M7153-101 chủ yếu liên quan đến máy chọn và đặt SMT YS24. Các tham chiếu liên quan KHY-M7153-10 và KHY-M7153-10X JA10AA-36W cũng có thể xuất hiện trong YG12, YS12, YS24, YG12F,và các ứng dụng YS12F, nhưng sự tương thích chính xác phải được xác nhận.
3. Có phải 36W ¢ có nghĩa là van tiêu thụ 36 watt?
Không nên đưa ra kết luận về mức tiêu thụ điện từ hậu tố 36W. Nó là một phần của chỉ định mô hình JA10AA-36W.Xác nhận điện áp và thông số kỹ thuật điện thực tế từ nhãn van ban đầu, bản vẽ máy hoặc tài liệu kỹ thuật được phê duyệt trước khi lắp đặt.
4Van này có thể giải quyết các vấn đề chân không thấp hoặc lỗi thu?
Nó có thể giải quyết vấn đề khi van ban đầu có rò rỉ bên trong, chuyển đổi chậm, ô nhiễm, lỗi cuộn dây, hoặc hoạt động không ổn định.bộ lọc bị mòn, ống hư hỏng, rò rỉ vỏ, máy phóng yếu, chiều cao không chính xác, hoặc vấn đề cảm biến.
5Những thông tin nào nên được cung cấp trước khi nhận được báo giá?
Xin gửi mẫu máy, số serial, số bộ phận KHY-M7153-101, đánh dấu van JA10AA-36W, số lượng yêu cầu, điều kiện cung cấp ưa thích, quốc gia đích,và hình ảnh rõ ràng của nhãn van cũ, đầu nối, hướng cáp, bề mặt đa năng và vị trí lắp đặt.
Liên hệ với chúng tôi
Đối với giá cả, tính sẵn có, xác nhận tương thích và giao hàng quốc tế, vui lòng gửi thông tin máy và hình ảnh van cũ cùng với yêu cầu của bạn.
Để xác nhận nhanh hơn, bao gồm:
Mô hình máy + số serial máy + số bộ phận + mô hình van + số lượng + quốc gia giao hàng
Băng hình
Băng hình
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
