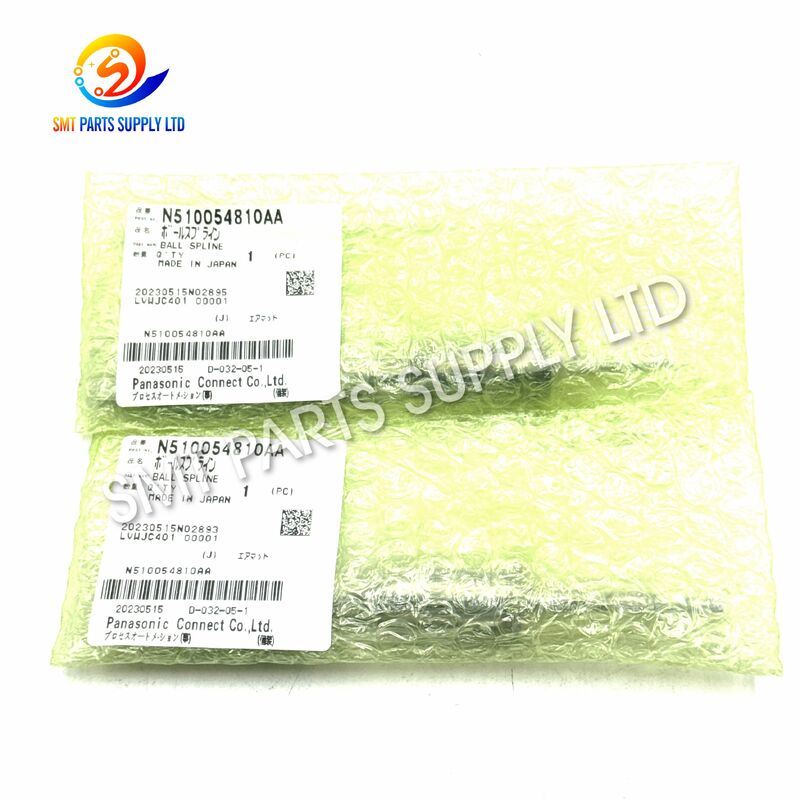

Dây dẫn bóng Panasonic N510054810AA H8 cho CM402 CM602

The Panasonic N510054810AA N510002505AA H8 Head Ball Spline là một bộ phận dẫn hướng cơ khí chính xác được thiết kế cho các bộ phận đầu H8 của máy gắp và đặt SMT CM402 và CM602. Chức năng chính của nó là dẫn hướng chuyển động tuyến tính mượt mà và được kiểm soát chính xác bên trong đầu gắp, đồng thời giúp hạn chế độ rơ hướng tâm hoặc xoay không mong muốn.

Trong quá trình sản xuất SMT tốc độ cao, đầu gắp thực hiện các chu kỳ gắp, di chuyển, định vị và lắp ráp liên tục. Do đó, dẫn hướng cơ khí ổn định là điều cần thiết để duy trì chuyển động đầu ổn định. Một rãnh bi bị mòn, nhiễm bẩn, hư hỏng hoặc lỏng lẻo có thể góp phần gây ra lực cản chuyển động bất thường, rung cơ học, khe hở đầu hoặc mất ổn định định vị.

Rãnh bi đầu H8 này phù hợp cho việc bảo trì máy, sửa chữa đầu gắp, bảo dưỡng phòng ngừa và thay thế các bộ phận chuyển động cơ học bị mòn. Để lựa chọn chính xác, người mua nên xác nhận số bộ phận hiện có, cấu hình đầu H8 và kiểu máy trước khi đặt hàng.

Đầu gắp H8 hoạt động liên tục dưới tác động của gia tốc, giảm tốc, chuyển động thẳng đứng và tải trọng cơ học lặp đi lặp lại. Trong thời gian sản xuất kéo dài, rãnh bi có thể dần dần bị mòn.

1. Mài mòn cơ học dài hạn

Chuyển động lặp đi lặp lại giữa trục rãnh và các phần tử lăn bên trong có thể dần dần làm thay đổi khe hở cơ học ban đầu.

Khi độ mòn tăng lên, cơ cấu đầu có thể bị lỏng bất thường hoặc chuyển động không nhất quán.

2. Bôi trơn không đủ

Các bộ phận chuyển động tuyến tính chính xác yêu cầu điều kiện bôi trơn phù hợp.

Bôi trơn không đủ có thể làm tăng ma sát, tạo ra lực cản bổ sung và đẩy nhanh quá trình mài mòn trên các bề mặt tiếp xúc của rãnh bi.

3. Bụi và nhiễm bẩn

Môi trường sản xuất SMT có thể chứa bụi mịn, cặn mỡ, mảnh vụn linh kiện hoặc các chất gây ô nhiễm khác.

Vật liệu lạ xâm nhập vào khu vực chuyển động có thể cản trở sự lưu thông của bi và chuyển động của đầu gắp.

4. Va chạm đầu gắp

Va chạm vòi phun, tiếp xúc với PCB, cản trở bộ nạp liệu hoặc va đập cơ học ngẫu nhiên có thể truyền sốc qua bộ phận đầu gắp.

Một cú va đập mạnh có thể ảnh hưởng đến sự thẳng hàng của rãnh bi hoặc làm hỏng các bộ phận cơ khí liên quan.

5. Bảo trì không đúng cách

Tháo lắp không đúng cách, lực lắp đặt, sai lệch hoặc bôi trơn không phù hợp trong quá trình bảo dưỡng đầu gắp có thể làm giảm tuổi thọ của rãnh bi.

6. Giờ hoạt động cao

Các máy hoạt động liên tục trong sản xuất số lượng lớn tự nhiên tích lũy một số lượng lớn chu kỳ gắp.

Đối với các máy CM402 và CM602 cũ hơn, các bộ phận đầu gắp cơ khí nên được kiểm tra định kỳ như một phần của bảo dưỡng phòng ngừa.

Các triệu chứng này cũng có thể bắt nguồn từ vòng bi, trục, động cơ, cảm biến, giá đỡ vòi phun, hiệu chuẩn hoặc các bộ phận đầu gắp khác. Nên chẩn đoán cơ khí toàn diện trước khi thay thế.

Thay thế rãnh bi đầu H8 bị mòn bằng bộ phận phù hợp có thể giúp khôi phục chuyển động cơ học được kiểm soát bên trong đầu gắp.

Quy trình bảo trì được khuyến nghị bao gồm:

Bước 1 – Kiểm tra chuyển động đầu gắp

Kiểm tra xem phần chuyển động của đầu gắp H8 có di chuyển mượt mà trong hành trình bình thường của nó hay không.

Bước 2 – Kiểm tra khe hở cơ học

Kiểm tra độ rơ ngang bất thường, độ lỏng xoay, rung động hoặc lực cản không nhất quán.

Bước 3 – Kiểm tra tình trạng bôi trơn

Xác minh rằng rãnh bi và các bộ phận chính xác liên quan đã được bảo trì với bôi trơn phù hợp.

Bước 4 – Kiểm tra các bộ phận liên quan

Rãnh bi hoạt động cùng với các cơ cấu đầu gắp khác. Vòng bi, trục, giá đỡ, bộ phận lắp ráp, lò xo và các bộ phận truyền động cũng nên được kiểm tra.

Bước 5 – Xác nhận số bộ phận gốc

So sánh bộ phận đã tháo ra với các tham chiếu N510054810AA và N510002505AA trước khi đặt hàng.

Bước 6 – Lắp đặt đúng cách

Việc lắp đặt nên được thực hiện bởi các kỹ thuật viên quen thuộc với việc bảo trì đầu gắp SMT và các bộ phận cơ khí chính xác.

Bước 7 – Kiểm tra và hiệu chuẩn

Sau khi thay thế, xác minh độ mượt mà của chuyển động, hiệu chuẩn máy, hoạt động của vòi phun và hiệu suất gắp thử trước khi đưa máy trở lại sản xuất bình thường.

Lưu ý lựa chọn: Cần xác nhận N510054810AA và N510002505AA so với bộ phận được lắp đặt ban đầu. Không giả định khả năng thay thế chỉ dựa trên kiểu máy vì các phiên bản máy và cấu hình đầu gắp có thể khác nhau.

Rãnh bi đầu H8 N510054810AA / N510002505AA chủ yếu được sử dụng để bảo trì thiết bị gắp SMT tốc độ cao.

Bảo trì đầu gắp CM402

Phù hợp để bảo dưỡng các đầu gắp H8 CM402 tương thích khi phát hiện độ rơ quá mức, chuyển động thô, nhiễm bẩn hoặc mài mòn.

Bảo trì đầu gắp CM602

Được sử dụng trong các cấu hình đầu gắp CM602 tương thích sau khi xác nhận số bộ phận gốc và thông số kỹ thuật đầu gắp H8.

Tái tạo đầu gắp

Các công ty dịch vụ SMT chuyên nghiệp có thể sử dụng rãnh bi khi tái tạo các đầu gắp yêu cầu khôi phục chuyển động cơ khí chính xác.

Bảo trì phòng ngừa

Đối với các máy có giờ hoạt động cao, việc kiểm tra rãnh bi có thể được tích hợp vào các chương trình bảo dưỡng đầu gắp theo lịch trình.

Các ngành công nghiệp điển hình

Rãnh bi là một bộ phận chuyển động tuyến tính chính xác được thiết kế để cho phép chuyển động trục mượt mà đồng thời kiểm soát sự xoay tương đối và chuyển động ngang không mong muốn.

Bên trong cơ cấu đầu gắp H8, rãnh bi dẫn hướng phần chuyển động dọc theo một đường dẫn tuyến tính xác định.

Trình tự hoạt động

1. Máy gửi lệnh di chuyển.

Hệ thống điều khiển xác định vị trí cần thiết cho hoạt động gắp hoặc đặt tiếp theo.

2. Cơ cấu truyền động đầu gắp tạo ra chuyển động.

Động cơ và các bộ phận truyền động liên quan di chuyển cơ cấu đầu gắp.

3. Rãnh bi dẫn hướng phần chuyển động.

Rãnh bi duy trì chuyển động trục được kiểm soát và giúp giữ cho cơ cấu thẳng hàng.

4. Các phần tử lăn giảm ma sát.

Cấu trúc bi bên trong cho phép chuyển động lặp đi lặp lại với lực cản thấp hơn so với dẫn hướng trượt đơn giản.

5. Vòi phun đạt đến vị trí yêu cầu.

Dẫn hướng cơ khí ổn định hỗ trợ chuyển động gắp và đặt lặp lại.

Một quy trình hoạt động SMT đơn giản hóa là:

Gắp linh kiện → Di chuyển đầu gắp → Nhận dạng → Định vị PCB → Đặt linh kiện → Trả đầu gắp về

Trong quá trình sản xuất liên tục, chu kỳ này được lặp lại hàng nghìn lần. Do đó, việc duy trì tình trạng rãnh bi tốt góp phần vào hiệu suất cơ khí nhất quán.

Việc khớp chính xác là quan trọng vì các bộ phận đầu gắp SMT chính xác có thể trông giống nhau nhưng có các thông số kỹ thuật cơ khí khác nhau.

1. Xác nhận số bộ phận

Kiểm tra xem bộ phận hiện có có được xác định là:

• N510054810AA
• N510002505AA

Không nên đặt hàng chỉ dựa trên ngoại hình.

2. Xác nhận máy

Xác minh xem máy có phải là:

• CM402
• CM602

3. Xác nhận cấu hình đầu H8

Sản phẩm này dành cho các ứng dụng đầu gắp H8 tương thích. Các loại đầu gắp khác có thể sử dụng các bộ rãnh bi khác nhau.

4. So sánh bộ phận gốc

Nếu không chắc chắn về nhận dạng, hãy cung cấp ảnh hiển thị:

• Rãnh bi hoàn chỉnh
• Cả hai đầu trục
• Vị trí lắp đặt
• Các ký hiệu hiện có
• Bộ phận đầu gắp liên quan

5. Chẩn đoán trước khi thay thế

6. Kiểm tra các bộ phận đầu gắp liên quan

Khi tái tạo một đầu gắp H8 cũ, nên kiểm tra các bộ phận hao mòn khác cùng lúc.

Điều này có thể giảm thời gian ngừng máy lặp đi lặp lại do chỉ thay thế một bộ phận trong khi các bộ phận cơ khí khác vẫn bị mòn.

Việc lắp đặt và bảo trì đúng cách là quan trọng vì rãnh bi hoạt động trong một bộ phận cơ khí chính xác.

Q1: Mục đích chính của rãnh bi đầu H8 N510054810AA là gì?

Mục đích chính của nó là dẫn hướng chuyển động tuyến tính được kiểm soát bên trong bộ phận đầu gắp H8 tương thích. Nó giúp duy trì sự thẳng hàng cơ học, giảm độ rơ không mong muốn và hỗ trợ chuyển động lặp lại mượt mà trong quá trình gắp và đặt linh kiện SMT.

Q2: Rãnh bi này có phù hợp cho cả CM402 và CM602 không?

Nó được tham chiếu cho các ứng dụng đầu gắp H8 tương thích liên quan đến máy CM402 và CM602. Tuy nhiên, các phiên bản máy và đầu gắp có thể khác nhau, vì vậy số bộ phận hiện có và cấu hình đầu gắp nên được xác nhận trước khi đặt hàng.

Q3: Khi nào thì rãnh bi đầu H8 cần được thay thế?

Việc thay thế có thể cần thiết khi kiểm tra cho thấy khe hở cơ học quá mức, chuyển động thô, rung động, tiếng ồn bất thường, hư hỏng do nhiễm bẩn, chuyển động đầu gắp không nhất quán hoặc mài mòn có thể nhìn thấy trên rãnh bi và các bộ phận cơ khí liên quan.

Q4: N510054810AA và N510002505AA có phải là cùng một bộ phận không?

Chúng có thể được sử dụng làm các tham chiếu liên quan cho ứng dụng này, nhưng khả năng thay thế trực tiếp nên được xác minh so với bộ phận được lắp đặt, cấu hình máy và tài liệu bảo trì có sẵn trước khi thay thế.

Q5: Tôi nên cung cấp thông tin gì để báo giá?

Vui lòng cung cấp số bộ phận yêu cầu, kiểu máy, loại đầu gắp H8, số lượng, tình trạng mong muốn, quốc gia giao hàng và ảnh của bộ phận hiện có nếu có. Những chi tiết này giúp cải thiện độ chính xác khi khớp và hiệu quả báo giá.

Cần Rãnh bi đầu H8 N510054810AA / N510002505AA cho CM402 hoặc CM602?

Vui lòng gửi cho chúng tôi:

• Số bộ phận yêu cầu
• Kiểu máy
• Thông tin đầu gắp H8
• Số lượng yêu cầu
• Tình trạng mong muốn
• Điểm đến giao hàng
• Ảnh bộ phận hiện có nếu có

Chúng tôi có thể hỗ trợ nhận dạng bộ phận, xác nhận kho, báo giá, thời gian giao hàng, các phụ tùng đầu gắp H8 liên quan và sắp xếp vận chuyển quốc tế.

Gửi yêu cầu của bạn để biết tình trạng sẵn có, giá cả và xác nhận khớp hiện tại.
