| Tên thương hiệu: | Assembleon |
| Số mô hình: | 402251612300 |
| MOQ: | 1 mảnh |
| Giá: | Có thể đàm phán |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | T/T |

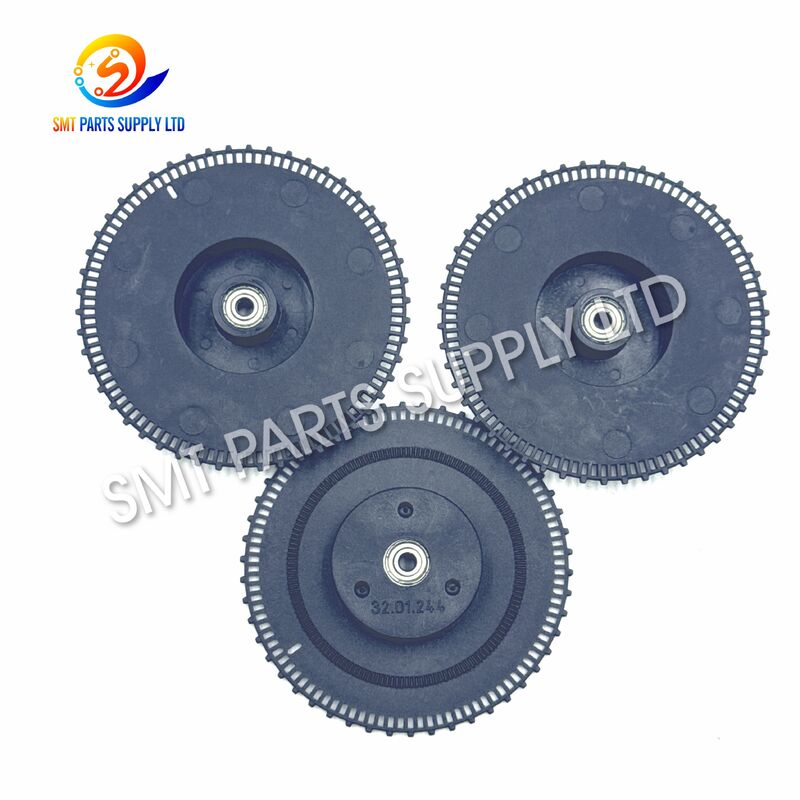

cácBánh xích 4022 516 12300, còn được gọi là402251612300, là bộ phận cấp liệu cơ học được thiết kế cho cơ chế tiến băng của các bộ cấp liệu Assembleon ITF2 SMT tương thích. Trong quá trình vận hành bộ cấp liệu, các răng bánh xích sẽ gắn vào các lỗ thủng cách đều nhau dọc theo băng mang và chuyển chuyển động của bộ truyền động cấp liệu thành việc lập chỉ mục băng được kiểm soát. Chuyển động được kiểm soát này cho phép mỗi túi thành phần tiến tới vị trí lấy hàng đã được lập trình.
Do bánh xích hoạt động liên tục trong suốt quá trình sản xuất SMT nên độ mòn răng, nhiễm bẩn, biến dạng hoặc sai lệch cơ học cuối cùng có thể ảnh hưởng đến tiến độ của băng. Việc thay thế một bánh xích đã được xác nhận là bị mòn có thể giúp khôi phục chuyển động của băng mượt mà hơn mà không cần thay thế bộ nạp hoàn chỉnh.
Thành phần này phù hợp cho các nhà máy SMT, xưởng sửa chữa bộ cấp nguồn, bộ phận bảo trì, cơ sở tân trang thiết bị và nhà phân phối phụ tùng bảo trì hệ thống cấp liệu ITF2. Để đặt hàng chính xác, khách hàng nên cung cấp4022 516 12300/402251612300, chiều rộng của bộ nạp, số lượng và thông tin nhận dạng bộ nạp.
Bánh xích là một bộ phận cơ khí hoạt động chứ không phải là phụ kiện cấp liệu thụ động. Răng của nó liên tục đi vào các lỗ đánh chỉ mục của băng mang bất cứ khi nào bộ nạp tiến tới băng.
Do đó, sản xuất lâu dài có thể tạo ra sự hao mòn dần dần.
Các nguyên nhân phổ biến bao gồm:
| Gây ra | Hiệu ứng có thể có |
|---|---|
| Thời gian hoạt động dài | Bánh xích bị mòn dần dần |
| Tải băng không chính xác | Tải răng bất thường |
| Tích tụ mảnh vụn băng | Tăng sức đề kháng cho ăn |
| Băng vận chuyển bị hư hỏng | Gắn bánh xích kém |
| Tác động cơ học | Biến dạng răng |
| Trục hoặc bộ phận dẫn động bị mòn | Bánh xích quay không ổn định |
| Căn chỉnh không chính xác | Lập chỉ mục băng không đều |
| Bảo trì không đầy đủ | Tăng tốc độ mài mòn cơ học |
Một bộ nạp yêu cầu kiểm tra có thể hiển thị:
Những triệu chứng này không tự động có nghĩa là bánh xích bị lỗi. Cần kiểm tra cơ cấu cấp liệu hoàn chỉnh vì động cơ, trục, cảm biến, thanh dẫn hướng, bộ điều khiển và điều kiện nạp băng có thể gây ra các vấn đề tương tự.
Khi kiểm tra xác nhận rằng bánh xích hiện tại đã bị mòn hoặc hư hỏng bề mặt phân độ, hãy thay thế nó bằng bánh xích chính xác.4022 516 12300/402251612300thành phần có thể khôi phục giao diện cơ học giữa bộ truyền động trung chuyển và băng mang.
Trình tự bảo trì được đề xuất là:
Kiểm tra xem băng có được định tuyến chính xác hay không và các lỗ thủng của băng có bị hỏng hay không.
Hãy tìm:
Bánh xích hoạt động như một phần của hệ thống. Kiểm tra các liên quan:
Lắp đặt đúng bộ phận thay thế theo quy trình bảo trì bộ cấp nguồn phù hợp.
Chạy nhiều chu kỳ lập chỉ mục trước khi đưa bộ nạp trở lại sản xuất.
Xác nhận rằng các túi băng mang tiến lên một cách nhất quán và các bộ phận đạt đến vị trí lấy hàng dự kiến.
Phương pháp bảo trì có mục tiêu này giúp tránh việc thay thế bộ cấp nguồn hoàn chỉnh một cách không cần thiết khi vấn đề chỉ giới hạn ở cơ chế lập chỉ mục.
| tham số | Đặc điểm kỹ thuật |
| Tên sản phẩm | Bánh xích trung chuyển ITF2 |
| Tham khảo thương hiệu | Tập hợp |
| Mã sản phẩm | 4022 516 12300 |
| Số thay thế | 402251612300 |
| Dòng trung chuyển | ITF2 |
| Loại sản phẩm | Phụ tùng cơ khí trung chuyển SMT |
| Chức năng chính | Lập chỉ mục băng mang |
| Vị trí làm việc | Cơ chế nâng cao băng |
| Giao diện băng | Lỗ thủng băng mang |
| Ứng dụng | Bảo trì và sửa chữa máy cấp liệu |
| Tình trạng | Phần thay thế mới |
| Nhận dạng | Cấu hình bộ phận và số bộ phận |
| Định dạng cung cấp | Mảnh hoặc bộ theo đơn đặt hàng |
| Kiểm soát chất lượng | Kiểm tra ngoại hình và kích thước |
| Bao bì | Bao bì xuất khẩu bảo vệ |
Bộ cấp dữ liệu ITF2 có sẵn ở nhiều cấu hình chiều rộng băng. Việc xác định đúng phiên bản trung chuyển sẽ rất hữu ích khi xác nhận các yêu cầu về phụ tùng thay thế.
| Bộ nạp ITF2 | Chiều rộng băng | Tài liệu tham khảo chung | Sử dụng điển hình |
| ITF2 8 mm R4.1 | 8 mm | 9498 396 01933 | Các thành phần băng mang nhỏ |
| ITF2 12mm R4.1 | 12 mm | 9498 396 01934 | băng mang 12 mm |
| ITF2 16mm R4.1 | 16mm | 9498 396 01935 | Thành phần có chiều rộng trung bình |
| ITF2 24mm R4.1 | 24mm | 9498 396 01936 | Các thành phần đóng gói rộng hơn |
| ITF2 32mm R4.1 | 32mm | 9498 396 01937 | Các thành phần SMT lớn hơn |
| ITF2 44 mm R4.1 | 44 mm | 9498 396 01938 | Băng mang rộng |
| ITF2 56mm R4.1 | 56mm | 9498 396 01939 | Băng mang cực rộng |
Lưu ý về khả năng tương thích:Bảng xác định các thành viên của họ trung chuyển ITF2. Khả năng áp dụng chính xác của số phần4022 516 12300cần được xác nhận dựa trên cấu hình trung chuyển và thành phần hiện có trước khi đặt hàng.
Khi chẩn đoán sự cố lập chỉ mục, một số bộ phận trung chuyển liên quan có thể cần được kiểm tra.
| Mã sản phẩm | Sự miêu tả | Chức năng chính |
| 4022 516 12300 | Bánh xích | Lập chỉ mục băng mang |
| 4022 594 10030 | Cảm biến bánh xích | Phát hiện chuyển động bánh xích |
| 4022 594 10050 | Motor cấp liệu KS 8 mm | Bộ truyền động trung chuyển |
| 4022 594 10060 | Động cơ cấp liệu MG 12–56 mm | Bộ truyền động trung chuyển |
| 4022 594 10010 | Bộ điều khiển 8mm | Kiểm soát trung chuyển |
| 4022 594 10020 | Bộ điều khiển 12–56 mm | Kiểm soát trung chuyển |
| 5322 535 10574 | Trục chính/Bánh răng | Truyền cơ khí |
| 9498 396 00297 | Hướng dẫn hàng đầu 8 mm | Hướng dẫn băng |
| 4022 516 07200 | Bìa băng 12–56 mm | Giữ băng và hướng dẫn |
Bảng này đặc biệt hữu ích cho các cơ sở sửa chữa trung chuyển vì lỗi lập chỉ mục có thể liên quan đến nhiều bộ phận cơ hoặc điện.
Bánh xích thích hợp để bảo trì các bộ cấp băng ITF2 tương thích được sử dụng trong dây chuyền lắp ráp PCB tự động.
Cơ chế đẩy băng trước vận hành chính xác sẽ giúp duy trì:
Các công ty sửa chữa máy cấp liệu chuyên nghiệp có thể sử dụng phụ tùng này khi tân trang các máy cấp liệu có vết mòn bánh xích đã được xác nhận.
Thay vì thay thế toàn bộ cụm cấp liệu, việc sửa chữa cơ cấu bị mòn cụ thể có thể giảm chi phí bảo trì.
Các nhà máy vận hành nhiều máy cấp liệu thường dự trữ các linh kiện cơ khí có công dụng cao trong kho phụ tùng thay thế.
Một bánh xích có thể được dự trữ cùng với:
Điều này giúp các đội bảo trì phản ứng nhanh chóng khi phát hiện tình trạng mòn của đường cấp liệu.
Máy cấp liệu đã qua sử dụng thường xuyên cần được kiểm tra trước khi đưa trở lại sản xuất.
Cơ cấu bánh xích cần được kiểm tra độ mòn, nhiễm bẩn, răng bị hư hỏng và độ ổn định khi quay.
Nếu cần, việc thay thế các bộ phận bánh xích bị mòn có thể là một phần của quá trình tân trang.
Thành phần này có thể hỗ trợ bảo trì trung chuyển trong:
| Ngành công nghiệp | Ứng dụng |
| Điện tử tiêu dùng | lắp ráp PCB |
| Điện tử ô tô | Sản xuất module điều khiển |
| Điện tử công nghiệp | Sản xuất PCB tự động hóa |
| Thiết bị liên lạc | Lắp ráp điện tử |
| Điện tử công suất | Sản xuất bảng điện |
| Sản xuất đèn LED | lắp ráp SMT |
| Nhà máy EMS | Hợp đồng sản xuất điện tử |
| Dịch vụ thiết bị | Sửa chữa và tân trang máy cấp liệu |
Cuộn thành phần được nạp vào bộ nạp và băng mang được định tuyến qua đường dẫn băng thích hợp.
Các răng bánh xích thẳng hàng với các lỗ thủng trên băng mang.
Bánh xích tạo ra sự tiếp xúc cơ học tích cực với băng.
Điều này rất quan trọng vì bộ nạp phải đẩy băng theo một khoảng cách được kiểm soát thay vì chỉ dựa vào ma sát.
Khi bộ cấp liệu nhận được lệnh tiến, cơ cấu truyền động của nó sẽ làm cho hệ thống bánh xích quay.
Bánh xích quay sẽ kéo hoặc đẩy băng qua đường dẫn nạp.
Do đó, túi linh kiện sẽ di chuyển về phía khu vực lấy hàng.
Sau khi việc lập chỉ mục hoàn tất, linh kiện điện tử tiếp theo sẽ được định vị để máy định vị lấy.
Quá trình lặp lại liên tục trong quá trình sản xuất:
Lệnh truyền động → Xoay bánh xích → Lập chỉ mục băng → Trình bày thành phần → Nhận
Bởi vì hàng nghìn chu kỳ lập chỉ mục có thể xảy ra trong quá trình sản xuất nên tính nhất quán về mặt cơ học là rất quan trọng.
| Tình trạng bánh xích | Kết quả có thể xảy ra |
| Hồ sơ răng chính xác | Tương tác băng ổn định |
| Căn chỉnh chính xác | Lập chỉ mục mượt mà |
| Răng tròn | Có thể trượt băng |
| gãy răng | Thăng tiến thất thường |
| Sự ô nhiễm | Tăng sức đề kháng |
| Chuyển động quá mức | Lập chỉ mục không ổn định |
| Sai lệch | Thiệt hại thủng băng |
Bánh xích không đặt trực tiếp các linh kiện điện tử. Chức năng cốt lõi của nó làkiểm soát sự tiến triển của băng mang bên trong bộ nạp, gián tiếp hỗ trợ việc trình bày thành phần có thể lặp lại ở vị trí lấy hàng.
Kiểm tra:
4022 516 12300
hoặc định dạng nhỏ gọn:
402251612300
Các định dạng này đề cập đến cùng một nhận dạng sản phẩm.
Xác minh rằng thiết bị của bạn thuộc vềHọ trung chuyển ITF2.
Các thành phần từ các thế hệ trung chuyển khác có thể trông giống nhau nhưng không được cho là có thể thay thế cho nhau.
Cho biết liệu nguồn cấp dữ liệu có phải là:
Điều này giúp các nhà cung cấp xác minh cấu hình trung chuyển hoàn chỉnh.
Nên có hình ảnh rõ ràng về nhãn nhận dạng trung chuyển.
Nó có thể giúp xác minh:
Để có độ chính xác cao hơn, hãy cung cấp ảnh về:
Không thay thế bánh xích chỉ vì bộ cấp liệu có lỗi lập chỉ mục.
Trước tiên hãy kiểm tra toàn bộ hệ thống băng trước.
| Vấn đề | Kiểm tra đầu tiên |
| Phiếu băng | Răng bánh xích và lỗ băng |
| Điểm dừng băng | Cơ cấu động cơ và truyền động |
| Thăng tiến không đồng đều | Bánh xích, trục và dẫn hướng |
| Lỗi nguồn cấp dữ liệu lặp đi lặp lại | Cảm biến và bộ điều khiển |
| Các lỗ băng bị hỏng | Căn chỉnh và răng bánh xích |
| Sức đề kháng quá mức | Đường dẫn băng và ô nhiễm |
| Bánh xích mới vẫn chưa ổn định | Trục, động cơ, cảm biến, bộ điều khiển |
Tài liệu tham khảo rõ ràng4022 516 12300Và402251612300làm cho việc mua hàng và nhận dạng hàng tồn kho trở nên đơn giản.
Thích hợp để khôi phục cơ chế lập chỉ mục mà không tự động thay thế bộ nạp ITF2 hoàn chỉnh.
Hữu ích cho các xưởng sửa chữa trung chuyển, đội bảo trì sản xuất SMT và kho phụ tùng thay thế.
Việc gắn bánh xích chính xác giúp duy trì sự tiến bộ có kiểm soát của băng mang về vị trí lấy hàng.
Người mua có thể gửi số bộ phận, chiều rộng khay nạp, số lượng và ảnh để kiểm tra tính tương thích trước khi giao hàng.
Các thủ tục kiểm tra điển hình có thể bao gồm:
Đối với khách hàng thay thế bánh xích hiện có, nên gửi ảnh của bộ phận đã tháo trước khi xác nhận đơn hàng.
Bánh xích gắn vào các lỗ thủng của băng mang và chuyển chuyển động truyền động của bộ nạp thành tiến trình băng được kiểm soát. Điều này cho phép túi thành phần tiếp theo di chuyển về phía vị trí lấy của máy định vị.
Đúng.402251612300là định dạng số nhỏ gọn, trong khi4022 516 12300là định dạng giãn cách thường thấy trong tài liệu tham khảo về phụ tùng của bộ nạp.
Không. Danh sách này dành chochỉ có bộ phận dự phòng bánh xích. Một bộ nạp hoàn chỉnh bao gồm động cơ, cảm biến, bộ điều khiển, thanh dẫn băng, vỏ và các bộ phận cơ khí khác.
Cung cấp số bộ phận, chiều rộng bộ cấp liệu ITF2, nhãn nhận dạng bộ cấp liệu, số lượng yêu cầu và tốt nhất là ảnh của bánh xích hiện có. Những chi tiết này cho phép kiểm tra cấu hình chính xác hơn.
Việc thay thế nên được xem xét khi việc kiểm tra xác nhận răng bánh xích bị hư hỏng hoặc mòn quá mức, chuyển động quay bất thường, độ bám dính của băng mang kém hoặc chỉ số không ổn định liên quan trực tiếp đến cơ cấu bánh xích.
đang tìm kiếm4022 516 12300/402251612300 Bánh xích trung chuyển ITF2hoặc các bộ phận bảo trì trung chuyển khác?
Vui lòng cung cấp:
Chúng tôi có thể hỗ trợ nhận dạng bộ phận, kiểm tra tính tương thích, xác nhận hàng tồn kho hiện tại, báo giá các bộ phận trung chuyển kết hợp và sắp xếp vận chuyển quốc tế.
Gửi thông tin trung chuyển của bạn và số lượng yêu cầu để có báo giá chi tiết.
