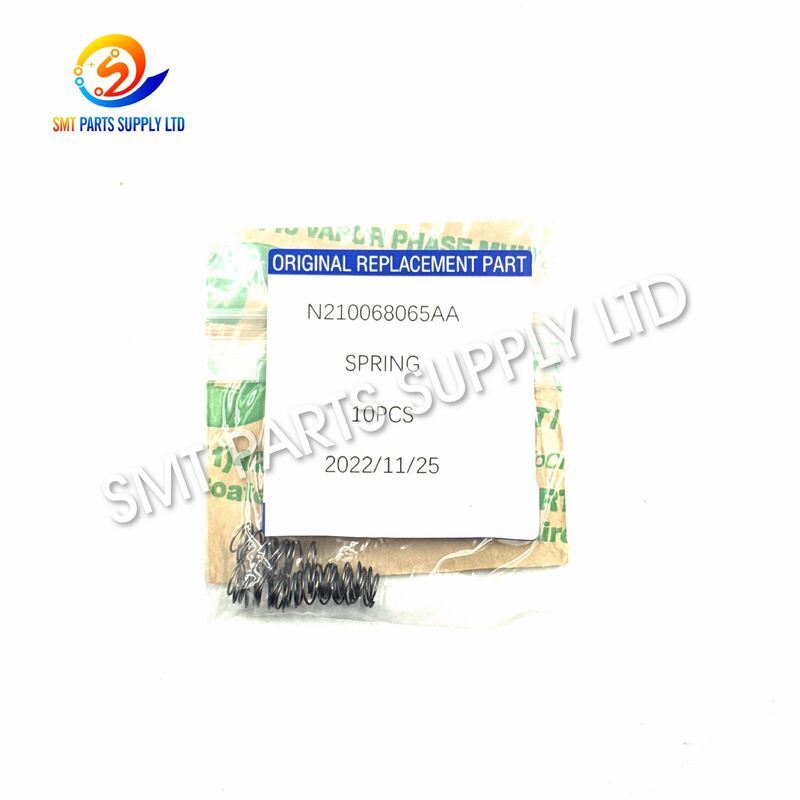

Lò xo giữ vòi phun Panasonic N210068065AA cho máy đếm NPM CM402 CM602

Chi tiết Lò xo giữ đầu hút Panasonic N210068065AA là một linh kiện cơ khí nhỏ nhưng quan trọng được sử dụng bên trong cụm giá giữ đầu hút tương thích của các máy gắn chip CM402, CM602 và NPM phù hợp. Trong quá trình sản xuất SMT tốc độ cao, giá giữ đầu hút liên tục di chuyển, nén và hồi vị trong khi các linh kiện được gắp và đặt. Lò xo cung cấp lực hồi vị có kiểm soát cần thiết cho hoạt động cơ khí lặp đi lặp lại này.

Khi lò xo giữ hiện tại bị suy giảm độ đàn hồi (mỏi), biến dạng nén vĩnh viễn, cong gãy, nhiễm bẩn hoặc hư hỏng cơ học, giá giữ đầu hút có thể không còn hồi vị trơn tru hoặc ổn định nữa. Việc thay thế lò xo bị mòn bằng linh kiện N210068065AA chuẩn xác sẽ giúp khôi phục chuyển động cơ học thiết kế của cụm giá giữ.

Phụ tùng này phù hợp cho các nhà máy SMT, nhà sản xuất EMS, bộ phận bảo trì máy, công ty dịch vụ thiết bị và các nhà phân phối phụ tùng cần linh kiện thay thế đáng tin cậy để bảo trì đầu gắn chip.

Cơ cấu giá giữ đầu hút trải qua chuyển động lặp đi lặp lại liên tục trong quá trình sản xuất SMT. Trong các ứng dụng sản lượng lớn, đầu gắn có thể thực hiện hàng nghìn chu kỳ hoạt động chỉ trong một thời gian sản xuất ngắn.

Theo thời gian, một số yếu tố có thể ảnh hưởng đến lò xo.

Lò xo bị mất các đặc tính cơ học thiết kế có thể ảnh hưởng đến chuyển động hồi vị của giá giữ đầu hút. Tuy nhiên, các sự cố gắp hoặc đặt linh kiện không nên tự động quy kết chỉ do lò xo.

Đầu hút (nozzle), giá giữ, trục, hệ thống chân không, van, cảm biến, cơ cấu dẫn hướng và hiệu chỉnh máy cũng cần được kiểm tra khi khắc phục sự cố ở đầu gắn chip.

Khi kiểm tra xác nhận rằng lò xo hiện tại bị hư hỏng, biến dạng, suy giảm độ đàn hồi hoặc không còn cung cấp lực hồi vị ổn định, việc thay thế bằng Lò xo giữ đầu hút N210068065AA chính xác là một giải pháp bảo trì thiết thực.

Quy trình thay thế nên bao gồm nhiều bước hơn là chỉ đơn giản đổi lò xo.

Các bước bảo trì khuyến nghị bao gồm:

1. Xác nhận model máy đang lắp đặt.
2. Kiểm tra cấu hình đầu gắn chip.
3. Xác minh mã phụ tùng hiện tại.
4. Kiểm tra giá giữ đầu hút xem có bị mòn hoặc nhiễm bẩn không.
5. Tháo lò xo cũ cẩn thận.
6. So sánh phụ tùng thay thế với linh kiện đã tháo ra.
7. Lắp lò xo vào đúng vị trí.
8. Xác nhận giá giữ chuyển động tự do sau khi lắp.
9. Thực hiện khởi tạo máy và kiểm tra chức năng.
10. Quan sát độ ổn định khi gắp và đặt trước khi đưa vào sản xuất hàng loạt.

Việc xác minh đúng phụ tùng đặc biệt quan trọng vì các cấu hình đầu gắn khác nhau có thể sử dụng lò xo có hình thức tương tự nhưng kích thước hoặc đặc tính cơ học khác nhau.

Lưu ý về tính tương thích: Các dòng máy có thể có các cấu hình đầu gắn khác nhau. Người mua nên xác nhận mã phụ tùng gốc và cấu hình đầu gắn thực tế trước khi đặt hàng.

Mục đích chính của N210068065AA là cung cấp lực căng lò xo và lực hồi vị có kiểm soát bên trong cụm giá giữ đầu hút.

Trong quá trình vận hành, cơ cấu giá giữ có thể di chuyển dưới tác động của lực cơ học. Lò xo sẽ nén lại khi cơ cấu chuyển động và giải phóng cơ năng tích lũy khi ngoại lực mất đi.

Hành động này hỗ trợ giá giữ hồi vị về vị trí làm việc yêu cầu.

Mặc dù là một chi tiết cơ khí đơn giản, hoạt động chính xác của lò xo rất quan trọng vì giá giữ đầu hút thực hiện các chuyển động lặp đi lặp lại trong suốt quá trình sản xuất.

Các lò xo giữ tương tự có thể được sử dụng trong các cụm đầu gắn khác nhau. Việc lựa chọn phải luôn dựa trên đúng mã phụ tùng và cấu hình máy.

Các model này không nên mặc định xem là có thể thay thế lẫn nhau. Sự khác biệt về chiều dài lò xo, đường kính ngoài, đường kính dây, đặc tính nén và vị trí lắp đặt có thể ảnh hưởng đến khả năng tương thích.

Lò xo N210068065AA chủ yếu được sử dụng để bảo dưỡng cơ cấu giá giữ đầu hút trong các thiết bị gắn chip SMT tương thích.

• Bảo trì máy gắn chip CM402.
• Bảo dưỡng đầu máy gắn chip CM602.
• Bảo trì máy gắn chip NPM phù hợp.
• Sửa chữa cụm giá giữ đầu hút.
• Đại tu đầu gắn chip.
• Bảo trì phòng ngừa.
• Thay thế lò xo bị mòn.
• Kiểm tra cơ cấu đầu gắn.

Đối với các bộ phận bảo trì vận hành nhiều máy, các linh kiện cơ khí nhỏ như lò xo giữ là những mặt hàng rất hữu ích cần dự trữ trong kho phụ tùng.

Các tình trạng sau đây có thể cho thấy cần phải kiểm tra lò xo giữ đầu hút:

• Chuyển động hồi vị của giá giữ trở nên chậm chạp.
• Chuyển động của giá giữ không đồng đều, thiếu ổn định.
• Lò xo có dấu hiệu bị nén biến dạng vĩnh viễn.
• Lò xo bị cong hoặc hư hỏng cơ học.
• Cảm nhận lực căng của lò xo yếu đi rõ rệt.
• Cơ cấu giá giữ thỉnh thoảng bị kẹt.
• Lò xo xuất hiện ăn mòn hoặc hư hỏng bề mặt.
• Hiệu suất cơ học thay đổi sau thời gian dài sản xuất liên tục.
• Lò xo hiện tại bị hư hỏng trong quá trình bảo trì.

Những dấu hiệu này cũng có thể do các bộ phận khác của đầu gắn gây ra. Khuyến nghị nên kiểm tra cơ học toàn diện trước khi xác định nguyên nhân cuối cùng.

Lò xo N210068065AA hoạt động thông qua một quy trình nén và phục hồi cơ học đơn giản.

Lò xo được lắp bên trong cơ cấu giá giữ đầu hút ở vị trí quy định.

Trong quá trình máy vận hành, chuyển động của giá giữ làm lò xo bị nén lại.

Lò xo tích lũy cơ năng khi bị nén.

Khi ngoại lực giảm đi, lò xo bắt đầu hồi phục về hình dạng ban đầu.

Lực lò xo được giải phóng hỗ trợ cơ cấu giá giữ đầu hút trở lại vị trí cơ học bình thường.

Quy trình lặp lại liên tục trong suốt các chu kỳ gắp và đặt linh kiện.

Việc nhận diện chính xác là điều cốt yếu khi chọn lò xo giữ đầu hút thay thế.

Phương pháp an toàn nhất là xác nhận rằng linh kiện đang lắp hoặc tài liệu phụ tùng thiết bị ghi rõ N210068065AA.

Cung cấp chính xác model thiết bị, ví dụ:

• CM402
• CM602
• Dòng NPM

Chỉ riêng model máy có thể không phải lúc nào cũng đủ vì các cấu hình đầu gắn khác nhau có thể được lắp đặt.

Thông số kỹ thuật của đầu gắn rất quan trọng khi có nhiều cụm giá giữ khác nhau được sử dụng trong cùng một dòng máy.

Khi không thể xác nhận mã phụ tùng gốc, vui lòng cung cấp hình ảnh rõ nét về:

• Lò xo hiện tại.
• Giá giữ đầu hút.
• Đầu gắn linh kiện.
• Vị trí lắp đặt.
• Thông tin nhận diện máy (nhãn máy).

Các kích thước quan trọng của lò xo có thể bao gồm:

Hai lò xo có thể trông gần như giống hệt nhau nhưng lại có các đặc tính cơ học khác nhau. Lựa chọn chỉ dựa trên hình thức bên ngoài có thể dẫn đến việc lắp đặt sai hoặc làm giá giữ chuyển động không phù hợp.

Kiểm tra định kỳ có thể giúp phát hiện các sự cố liên quan đến lò xo trước khi chúng ảnh hưởng đến độ ổn định sản xuất.

Tần suất bảo trì nên được xác định dựa trên số giờ vận hành của máy, môi trường sản xuất, loại linh kiện và quy trình bảo trì nội bộ.

Việc lắp đặt nên được thực hiện bởi nhân sự am hiểu về bảo trì máy SMT.

Trước khi lắp đặt:

• Dừng máy theo đúng quy trình bảo trì.
• Chuẩn bị dụng cụ sạch và khu vực làm việc sạch sẽ.
• Xác nhận mã phụ tùng thay thế.
• Ghi nhớ vị trí ban đầu của lò xo.

Trong khi lắp đặt:

• Không kéo giãn lò xo quá mức.
• Tránh uốn cong sang một bên.
• Giữ cho linh kiện luôn sạch sẽ.
• Xác nhận cả hai đầu lò xo đã vào đúng vị trí tỳ tựa.
• Không dùng lực quá mạnh lên cơ cấu giá giữ.

Sau khi lắp đặt:

• Kiểm tra đảm bảo giá giữ chuyển động tự do.
• Lắp ráp lại đầu gắn đúng chuẩn.
• Khởi tạo máy theo đúng quy trình bảo trì.
• Kiểm tra thử nghiệm gắp và đặt linh kiện.
• Quan sát đầu gắn vừa sửa chữa trước khi đưa vào sản xuất hàng loạt.

Các linh kiện chính xác kích thước nhỏ cần được xử lý cẩn thận vì biến dạng trong quá trình lưu kho hoặc vận chuyển có thể ảnh hưởng đến việc lắp đặt.

Các cân nhắc kiểm tra và đóng gói điển hình bao gồm:

• Kiểm tra trực quan trước khi xuất hàng.
• Xác minh mã phụ tùng.
• Kiểm tra tình trạng bề mặt.
• Bảo vệ chống móp méo, chèn ép.
• Đóng gói riêng cho các linh kiện nhỏ.
• Dán nhãn định danh phụ tùng rõ ràng.
• Thùng carton bên ngoài phù hợp cho vận chuyển quốc tế.

Đối với khách hàng mua nhiều loại phụ tùng SMT, lò xo có thể được gộp chung trong một lô hàng với các linh kiện bảo trì đầu gắn khác.

N210068065AA cung cấp lực hồi vị cơ học bên trong cơ cấu giá giữ đầu hút. Chi tiết này giúp giá giữ phục hồi sau khi bị nén trong các chuyển động gắp và đặt liên tục, hỗ trợ sự vận hành cơ học ổn định của các đầu gắn tương thích.

Không phải mọi cấu hình máy đều nhất thiết sử dụng cùng một loại lò xo. Hãy xác nhận mã phụ tùng đang lắp, model đầu gắn và cụm giá giữ trước khi đặt hàng để đảm bảo tính tương thích chính xác.

Lò xo bị suy giảm độ đàn hồi hoặc hư hỏng có thể góp phần làm chuyển động hồi vị của giá giữ bất thường, nhưng sự cố gắp linh kiện cũng có thể do đầu hút, hệ thống chân không, van, trục, bụi bẩn, cảm biến hoặc mài mòn cơ học gây ra.

Hãy cung cấp model máy, loại đầu gắn, kích thước chi tiết của lò xo và hình ảnh rõ nét của cả lò xo lẫn cụm giá giữ đầu hút. Thông tin này sẽ giúp xác minh linh kiện chính xác hơn.

Có. Sản phẩm có thể được gộp cùng với giá giữ đầu hút, trục, bộ lọc, van, đầu hút, lò xo và các phụ tùng bảo trì đầu gắn khác để báo giá chung và hợp nhất lô hàng.
