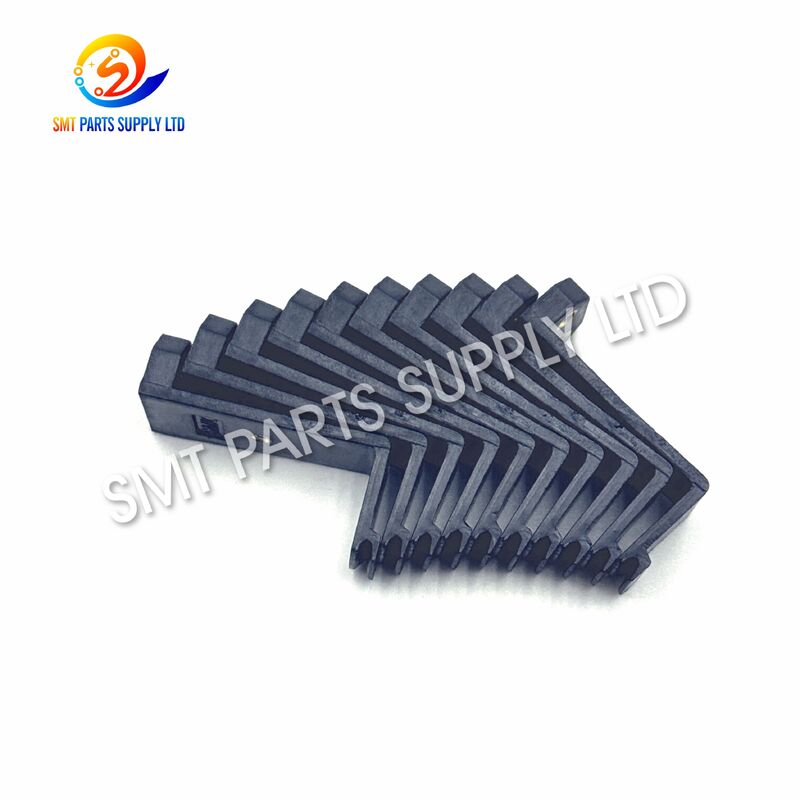

SMIC PFW-20L Wave Solder PCB Conveyor nhựa ngón tay

CácSMIC PFW-20L Wave Solder PCB Conveyor nhựa ngón taylà một thành phần máy vận chuyển cơ học được thiết kế để vận chuyển PCB bên trong thiết bị hàn sóng tương thích. Được lắp đặt dọc theo chuỗi vận chuyển hoặc lắp ráp đường ray,ngón tay tiếp xúc và hỗ trợ cạnh của bảng mạch in trong khi PCB di chuyển thông qua luồng, làm nóng trước, hàn và làm mát các phần.

Chuyển tải tấm đáng tin cậy là rất cần thiết trong hàn sóng bởi vì PCB phải duy trì một vị trí được kiểm soát và di chuyển trơn tru thông qua quá trình hàn.bị ô nhiễm, hoặc các ngón tay vận chuyển được cài đặt không chính xác có thể gây ra chuyển động PCB không ổn định, hỗ trợ bảng kém, sức đề kháng của máy vận chuyển hoặc vị trí bảng không nhất quán.

Do đó, PFW-20L là một thành phần bảo trì quan trọng cho các dây chuyền sản xuất hàn sóng.Thay thế các ngón tay vận chuyển cũ có thể giúp khôi phục lại tình trạng vận chuyển PCB ban đầu và giảm các vấn đề cơ học do các thành phần giữ bảng mòn.

Thông tin chính về sản phẩm

Nguyên nhân tại sao các ngón tay di chuyển cần được thay thế

Các ngón tay vận chuyển hàn sóng hoạt động liên tục trong quá trình sản xuất PCB. Mỗi bảng mạch đi vào máy hàn được hỗ trợ bởi một nhóm ngón tay được cài đặt dọc theo hệ thống vận chuyển.

Các ngón tay liên tục tiếp xúc với các cạnh PCB trong khi hoạt động trong môi trường liên quan đến nhiệt, dư lượng luồng, ô nhiễm quá trình hàn, chuyển động máy vận chuyển và tải cơ học liên tục.

Theo thời gian, tình trạng ngón tay có thể dần xấu đi.

Những vấn đề phổ biến

Một ngón tay bị hư hỏng có thể không ngay lập tức dừng toàn bộ máy, nhưng tiếp tục sản xuất với các thành phần vận chuyển bị mòn có thể dần dần làm giảm sự ổn định vận chuyển.

Đối với các nhà máy hoạt động sản xuất liên tục, kiểm tra thường xuyên hệ thống ngón tay vận chuyển là một cách hiệu quả để ngăn ngừa các vấn đề xử lý bảng bất ngờ.

Giải pháp: Khôi phục lại vận chuyển PCB ổn định

Thay thế các ngón tay vận chuyển bị hư hại với đúngNgón tay nhựa PFW-20Lgiúp khôi phục lại sự hỗ trợ PCB đáng tin cậy thông qua máy hàn sóng.

Ngón tay được lắp đặt trên cơ chế vận chuyển và cung cấp một vị trí tiếp xúc xác định cho cạnh PCB.

Khi nhiều ngón tay được sắp xếp đúng cách, PCB có thể đi qua máy ở độ cao và định hướng ổn định.

Lợi ích của việc thay thế ngón tay bị mòn

• Giúp duy trì sự vận chuyển PCB ổn định.
• Hỗ trợ định vị chính xác bảng.
• Giảm chuyển động PCB liên quan đến máy vận chuyển.
• Giúp duy trì PCB liên tục đi qua vùng hàn.
• Thích hợp cho bảo trì máy vận chuyển thông thường.
• Cung cấp một sự thay thế trực tiếp cho các ngón tay PFW-20L bị mòn.
• Giúp giảm sự gián đoạn cơ học.
• Hỗ trợ sản xuất hàn sóng liên tục.

Đối với các dây chuyền sản xuất hoạt động nhiều giờ mỗi ngày, ngón tay vận chuyển nên được coi là các bộ phận bảo trì thông thường chứ không phải là các thành phần vĩnh viễn.

Giữ các ngón thay thế trong kho cho phép các kỹ thuật viên thay thế các bộ phận bị lỗi trong quá trình bảo trì theo lịch trình thay vì chờ đợi cho đến khi hệ thống vận chuyển phát triển một vấn đề nghiêm trọng hơn.

Thông số kỹ thuật

Ứng dụng

CácSMIC PFW-20L Conveyor Resin Fingerchủ yếu được sử dụng trong các tập hợp máy vận chuyển PCB hàn sóng.

Điện hàn sóng thường được sử dụng để hàn thành phần xuyên lỗ, lắp ráp PCB công nghệ hỗn hợp, bảng điều khiển công nghiệp, điện tử điện, điện tử ô tô, bảng điều khiển thiết bị,Thiết bị truyền thông, và các ứng dụng sản xuất điện tử khác.

Các ngón tay vận chuyển hỗ trợ PCB trong suốt quá trình hàn.

Các ứng dụng điển hình

PFW-20L đặc biệt hữu ích cho các nhóm bảo trì thường xuyên kiểm tra chuỗi vận chuyển, đường ray, hệ thống hướng dẫn và các thành phần giữ PCB.

Khi thay một ngón tay bị hư hại, các kỹ thuật viên cũng nên kiểm tra các ngón tay gần đó vì các bộ phận được lắp đặt cùng một lúc có thể cho thấy mức độ hao mòn tương tự.

Làm thế nào nó hoạt động

Hệ thống vận chuyển của máy hàn sóng di chuyển PCB qua một số giai đoạn chế biến.

Trong quá trình vận chuyển, ngón tay vận chuyển tiếp xúc với các cạnh của PCB và duy trì vị trí của nó tương đối với đường ray vận chuyển.

Quá trình này thường có thể được chia thành một số bước.

1. PCB Loading

PCB đi vào hệ thống vận chuyển hàn sóng từ thiết bị sản xuất phía trước hoặc trạm tải thủ công.

Các ngón tay vận chuyển tiếp xúc với các cạnh bảng và thiết lập vị trí vận chuyển.

2. PCB hỗ trợ

Nhiều ngón tay hỗ trợ PCB dọc theo dây chuyền.

Sự sắp xếp chính xác ngón tay là quan trọng bởi vì bảng phải ổn định trong khi di chuyển qua máy.

3. Fluxing và Preheating

PCB đi qua các phần áp dụng và làm nóng trước.

Trong suốt các giai đoạn này, ngón tay tiếp tục giữ các cạnh bảng trong khi máy vận chuyển duy trì tốc độ vận chuyển được kiểm soát.

4. Đuất sóng

PCB đi qua sóng hàn.

Vị trí bảng ổn định đặc biệt quan trọng ở giai đoạn này vì mặt dưới của PCB phải tương tác với quá trình hàn theo cách được kiểm soát.

5. PCB Exit

Sau khi hàn và làm mát, PCB rời khỏi máy và tiếp tục quy trình sản xuất tiếp theo.

Các ngón tay vận chuyển thả bảng khi nó đạt đến phần thả hàng.

Do đó, một ngón tay PFW-20L được lắp đặt chính xác góp phần vào toàn bộ quy trình vận chuyển bảng thay vì chỉ một phần của máy.

Tại sao tình trạng ngón tay di chuyển lại quan trọng

Cơ chế vận chuyển ảnh hưởng trực tiếp đến cách PCB đi vào và đi qua quá trình hàn sóng.

Nếu ngón tay không đồng đều, bị mòn, lỏng lẻo hoặc biến dạng, việc vận chuyển PCB có thể trở nên không ổn định.

Các vấn đề có thể bao gồm:

• PCB rung trong khi di chuyển.
• Chiều cao không đồng đều.
• Khó kết nối cạnh PCB.
• Tăng sức đề kháng cơ học.
• PCB nghiêng trong quá trình vận chuyển.
• Tiếng ồn không bình thường.
• Di chuyển bảng gần khu vực hàn.
• Tăng nguy cơ gián đoạn sản xuất.

Những vấn đề này đôi khi có thể bị gán sai vào chuỗi vận chuyển, hệ thống điều chỉnh chiều rộng đường ray hoặc động cơ truyền động.

Vì lý do này, tình trạng ngón tay vận chuyển nên được bao gồm trong việc khắc phục sự cố cơ khí thường xuyên.

Lợi ích của ngón tay nhựa

Các ngón tay vận chuyển nhựa thường được chọn để vận chuyển PCB vì chúng cung cấp tiếp xúc trực tiếp với cạnh bảng mà không yêu cầu PCB dựa trực tiếp vào các cấu trúc vận chuyển kim loại lớn hơn.

Thiết kế PFW-20L được thiết kế cho vị trí lắp đặt máy vận chuyển tương ứng và cung cấp một thành phần tiếp xúc có thể thay thế trong hệ thống vận chuyển.

Lợi ích thực tế của việc bảo trì

Khoảng thời gian thay thế thực tế phụ thuộc vào giờ sản xuất, điều kiện luồng, tần suất bảo trì, đặc điểm PCB và điều kiện hoạt động của máy vận chuyển.

Làm thế nào để chọn đúng ngón tay vận chuyển

Máy hàn sóng sử dụng nhiều thiết kế ngón tay vận chuyển khác nhau. Các thương hiệu và mô hình máy khác nhau có thể sử dụng ngón tay có ngoại hình tương tự nhưng kích thước khác nhau, cấu trúc lắp đặt,Các hồ sơ tiếp xúc PCB, hoặc hướng dẫn lắp đặt.

Do đó, việc lựa chọn không nên chỉ dựa trên ngoại hình.

Bước 1: Xác nhận mô hình

Kiểm tra xem mô hình ngón tay vận chuyển yêu cầu là:

PFW-20L

Xác nhận mô hình là bước quan trọng nhất trước khi đặt hàng.

Bước 2: Kiểm tra ngón tay hiện có

So sánh bộ phận thay thế với bộ phận hiện có.

Kiểm tra:

• Hình dạng tổng thể.
• Vị trí lắp đặt.
• Điểm tiếp xúc PCB.
• Chiều dài ngón tay.
• Định hướng lắp đặt.
• Cấu trúc gắn.

Bước 3: Xác nhận máy vận chuyển

Kiểm tra rằng hệ thống vận chuyển sử dụng ngón tay kiểu PFW-20L.

Máy hàn sóng khác nhau có thể sử dụng các cấu trúc ngón tay vận chuyển nhựa, thép không gỉ hoặc titan khác nhau.

Bước 4 ️ Cung cấp hình ảnh khi cần thiết

Nếu mô hình máy hoặc thông số kỹ thuật ngón tay không chắc chắn, hãy cung cấp hình ảnh rõ ràng cho thấy:

• Ngón tay hoàn chỉnh.
• Khu vực lắp đặt.
• Chuỗi vận chuyển.
• Bên tiếp xúc PCB.
• Đánh dấu mô hình hiện có.

Điều này có thể cải thiện đáng kể nhận dạng bộ phận.

Lắp đặt và kiểm tra

Trước khi lắp đặt, hãy dừng máy theo quy trình bảo trì thiết bị và cho phép khu vực máy liên quan đạt đến tình trạng an toàn.

Loại bỏ ngón tay bị tổn thương và kiểm tra vị trí gắn.

Các điểm kiểm tra được khuyến cáo

Sau khi thay thế, hãy kiểm tra xem ngón tay mới được đặt đúng vị trí và thẳng hàng với các ngón tay xung quanh.

Chạy máy vận chuyển ở điều kiện thử nghiệm thích hợp trước khi đưa thiết bị trở lại sản xuất bình thường.

Các khuyến nghị bảo trì

Làm sạch thường xuyên có thể giúp kéo dài tuổi thọ hữu ích của hệ thống ngón tay vận chuyển.

Các dư lượng luồng và ô nhiễm sản xuất có thể tích tụ xung quanh các thành phần máy vận chuyển theo thời gian.

Chương trình bảo trì nên bao gồm kiểm tra:

• Ngón tay vận chuyển.
• Chuỗi vận chuyển.
• Đường sắt.
• Cơ chế điều chỉnh chiều rộng.
• Lái bánh răng.
• Hướng dẫn PCB.
• Sự tích tụ dư lượng luồng.
• Các thành phần gắn lỏng.

Đừng tiếp tục sử dụng ngón tay bị tổn thương nghiêm trọng chỉ vì máy vận chuyển vẫn có thể di chuyển.

Thay thế sớm thường dễ dàng hơn là khắc phục sự cố các vấn đề vận chuyển PCB sau khi sản xuất đã bị ảnh hưởng.

Ưu điểm mua hàng cho bảo trì hàn sóng

PFW-20L ngón tay vận chuyển là các bộ phận bảo trì tiêu thụ thực tế cho các nhà máy điện tử vận hành thiết bị hàn sóng.

Đối với các nhà máy có sản xuất liên tục, việc duy trì một kho dự phòng đầy đủ có thể giảm thời gian ngừng hoạt động do tổn thương ngón tay bất ngờ.

Thông tin đặt hàng khuyến cáo

Đối với các dự án bảo trì lớn hơn, người mua cũng có thể kết hợp các ngón tay vận chuyển với các phụ tùng phụ tùng hàn sóng khác trong một cuộc điều tra.

Câu hỏi thường gặp

1SMIC PFW-20L được sử dụng để làm gì?

SMIC PFW-20L là một ngón tay vận chuyển được sử dụng trong các hệ thống vận chuyển PCB máy hàn sóng tương thích. Nó hỗ trợ và hướng dẫn các cạnh PCB trong khi bảng di chuyển thông qua luồng, nóng trước, hàn,và quá trình làm mát.

2PFW-20L là một ngón tay nhựa hay ngón tay titan?

PFW-20L được cung cấp dưới dạngngón tay vận chuyển nhựacho ứng dụng máy vận chuyển hàn sóng tương ứng. người mua nên xác nhận mô hình trước khi đặt hàng bởi vì máy hàn sóng có thể sử dụng nhựa, thép không gỉ,hoặc ngón tay titan với các thiết kế khác nhau.

3. Khi nào nên thay ngón tay vận chuyển?

Việc thay thế được khuyến cáo khi ngón tay bị mòn, nứt, biến dạng, lỏng lẻo, bị ô nhiễm nặng hoặc không thể duy trì hỗ trợ cạnh PCB ổn định.Các ngón tay liền kề và tình trạng chuỗi vận chuyển cũng nên được kiểm tra trong quá trình bảo trì.

4PFW-20L chỉ có thể được chọn dựa trên ngoại hình?

Nhiều ngón tay hàn sóng có hình dạng tương tự nhưng kích thước và cấu trúc gắn khác nhau.Xác nhận mô hình PFW-20L và so sánh ngón tay hiện có hoặc cung cấp hình ảnh trước khi đặt hàng.

5Những thông tin nào được yêu cầu cho một báo giá?

Vui lòng cung cấpMô hình PFW-20L, thông tin máy hàn sóng, số lượng yêu cầu và ảnh sản phẩmCác chi tiết này giúp xác nhận ngón tay vận chuyển chính xác và cải thiện độ chính xác báo giá.
