Máy hàn sóng Tamura

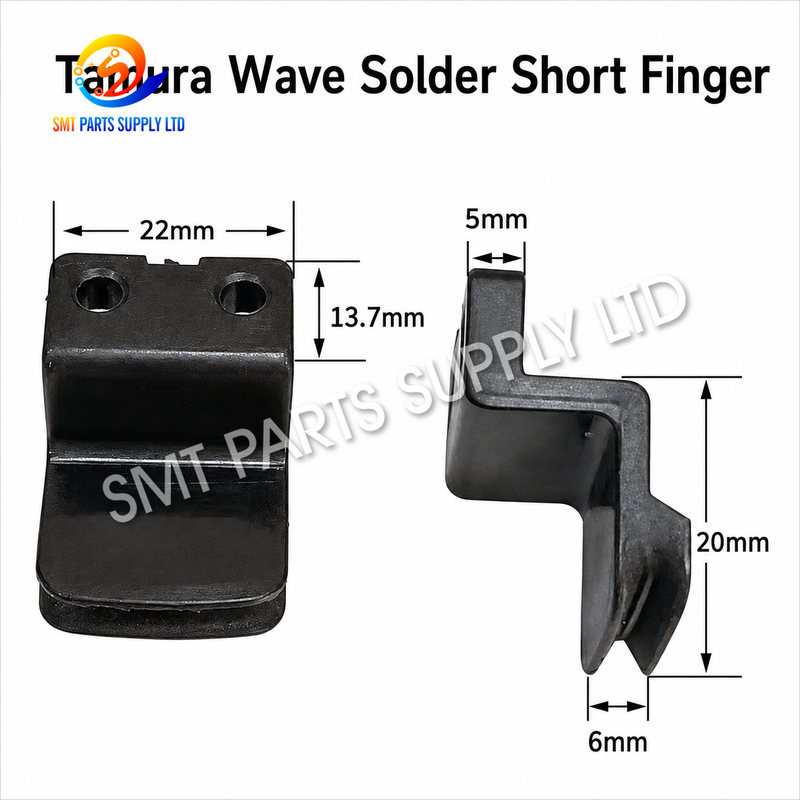

CácTAMURA Short Resin Wave Solder PCB Conveyor Fingerlà một thành phần thay thế cơ học được sử dụng trong các hệ thống vận chuyển máy hàn sóng Tamura tương thích. Được lắp đặt dọc theo chuỗi vận chuyển PCB hoặc đường dây vận chuyển,ngón tay nhựa loại ngắn này tiếp xúc với cạnh của bảng mạch in và giúp duy trì vị trí bảng ổn định trong suốt quá trình hàn sóng.

Sự ổn định của máy vận chuyển PCB rất quan trọng trong quá trình áp dụng luồng, làm nóng trước, tiếp xúc sóng hàn, làm mát và dỡ.Nhiều ngón tay vận chuyển làm việc cùng nhau để giữ và hướng dẫn PCB trong khi cho phép mặt dưới của bảng vẫn tiếp cận với quá trình hàn.

CácNgón tay nhựa ngắnđặc biệt phù hợp để thay thế các ngón tay vận chuyển bị hư hỏng, mòn, nứt, biến dạng, bị ô nhiễm hoặc thiếu.Giữ tất cả các ngón tay vận chuyển ở vị trí nhất quán giúp giảm sự rung động của ván, hỗ trợ không đồng đều, kháng vận chuyển và chuyển động PCB ngẫu nhiên.

Đối với các nhà máy điện tử sử dụng thiết bị hàn sóng Tamura, thành phần này là một phụ tùng bảo trì thực tế để sửa chữa máy vận chuyển và bảo trì phòng ngừa.

Thông tin chính về sản phẩm

Nguyên nhân Tại sao ngón tay nhựa ngắn cần thay thế

Một máy vận chuyển hàn sóng hoạt động nhiều lần trong suốt quá trình sản xuất PCB hàng ngày.

Mỗi ngón tay vận chuyển trực tiếp tiếp xúc với các cạnh của bảng mạch đi qua máy.tải cơ khí lặp đi lặp lại, và ô nhiễm sản xuất.

Những tình trạng này dần ảnh hưởng đến bề mặt ngón tay và tình trạng cơ học.

Nguyên nhân thường gặp của sự hao mòn

Một ngón tay bị mòn có thể không ngừng sản xuất ngay lập tức.

Tuy nhiên, nếu một số ngón tay có chiều cao hoặc vị trí tiếp xúc khác nhau, PCB có thể trở nên không ổn định khi đi qua máy hàn.

Do đó, việc kiểm tra thường xuyên được khuyến cáo trước khi các vấn đề vận chuyển phát triển thành sự gián đoạn sản xuất.

Giải pháp Khôi phục hỗ trợ máy vận chuyển PCB ổn định

Thay thế các thành phần bị hư hỏng bằng đúngTamura ngắn nhựa conveyor ngón taygiúp phục hồi tình trạng cơ học của hệ thống vận chuyển PCB.

Ngón tay cung cấp một điểm tiếp xúc cạnh PCB được kiểm soát và làm việc cùng với các ngón tay lân cận để duy trì sự ổn định của bảng.

Lợi ích thay thế

• Giúp duy trì sự vận chuyển PCB ổn định.
• Hỗ trợ vị trí cạnh PCB nhất quán.
• Giảm chuyển động do ngón tay vận chuyển bị mòn.
• Giúp ngăn chặn sự hỗ trợ không đồng đều của bảng.
• Hỗ trợ chuyển động trơn tru qua vùng hàn.
• Thích hợp cho bảo trì hàn sóng thông thường.
• Cho phép thay thế ngón tay bị hư hại.
• Giúp giảm thời gian ngừng sản xuất liên quan đến máy vận chuyển.

Đối với các nhà máy vận hành dây chuyền hàn sóng liên tục, việc giữ các ngón thay thế trong kho dự trữ có thể làm cho bảo trì nhanh hơn và dễ đoán hơn.

Thông số kỹ thuật

Ứng dụng

CácTamura Ngón tay nhựa ngắnđược thiết kế để vận chuyển PCB trong các bộ máy vận chuyển hàn sóng Tamura tương thích.

Điện hàn sóng được sử dụng rộng rãi cho việc lắp ráp các thành phần xuyên lỗ và PCB công nghệ hỗn hợp, nơi các bảng phải di chuyển liên tục qua một số phần quy trình được kiểm soát.

Các ứng dụng điển hình

Các ngành công nghiệp điển hình

• Điện tử ô tô.
• Điện tử điều khiển công nghiệp.
• Điện tử tiêu dùng.
• Sản xuất nguồn điện.
• Thiết bị liên lạc.
• Điện tử gia dụng.
• Các sản phẩm đèn LED và đèn chiếu sáng.
• Sản xuất hợp đồng EMS.
• Lắp ráp thiết bị điện tử

Ngón tay nên được lựa chọn theo cấu hình vận chuyển thực tế chứ không chỉ là ngoại hình bên ngoài của máy hàn sóng.

Làm thế nào nó hoạt động

Hệ thống vận chuyển mang PCB qua máy hàn sóng với tốc độ và vị trí được kiểm soát.

CácNgón tay vận chuyển nhựa ngắnchức năng như một trong những điểm hỗ trợ vật lý dọc theo cạnh PCB.

1. PCB Loading

Bảng mạch đi vào máy vận chuyển hàn sóng từ thiết bị phía trên hoặc phần tải máy.

Các ngón tay nhựa được lắp đặt trên đường tiếp xúc máy vận chuyển và hỗ trợ các cạnh PCB.

2. Định vị PCB

Nhiều ngón tay vận chuyển làm việc cùng nhau để duy trì vị trí đồng nhất của bảng.

Sự sắp xếp chính xác ngón tay giúp giảm chuyển động PCB không cần thiết.

3Ứng dụng dòng chảy

PCB đi qua phần luồng.

Các ngón tay hỗ trợ các cạnh trong khi giữ mặt dưới của PCB sẵn sàng cho quá trình.

4. Sưởi ấm trước

Máy vận chuyển vận chuyển PCB qua vùng làm nóng trước.

Sự hỗ trợ liên tục của bảng giúp duy trì chuyển động trơn tru qua phần nhiệt này.

5. Đuất sóng

PCB đi qua sóng hàn.

Vị trí vận chuyển ổn định là quan trọng bởi vì bảng phải di chuyển qua khu vực hàn mà không bị rung quá mức hoặc dịch chuyển bất ngờ.

6. Làm mát và thả

Sau khi hàn, tấm tiếp tục thông qua làm mát và hướng đến phần thả.

Các ngón tay vận chuyển tiếp tục hỗ trợ PCB cho đến khi nó ra khỏi máy.

Tại sao thiết kế ngón tay ngắn lại quan trọng?

Máy hàn sóng có thể sử dụng các hình học ngón tay vận chuyển khác nhau tùy thuộc vào cấu hình đường ray và chuỗi của chúng.

ANgón tay nhựa ngắnDo đó, nên được coi là một loại cấu trúc cụ thể hơn là giả định là có thể thay thế với các ngón tay vận chuyển dài hơn.

Các thiết kế ngón tay khác nhau có thể khác nhau trong:

• Tổng chiều dài.
• Vị trí tiếp xúc PCB.
• Cấu trúc gắn.
• Hình ảnh ngón tay.
• Định hướng cài đặt.
• Kết nối dây chuyền vận chuyển.
• Địa lý nắm bắt cạnh bảng.

Vì lý do này, ngón tay vận chuyển hiện có nên luôn được so sánh với thay thế trước khi đặt hàng.

Sử dụng loại cấu trúc chính xác giúp duy trì khoảng trống vận chuyển và hỗ trợ PCB thích hợp.

Các vấn đề do ngón tay vận chuyển bị mòn gây ra

Mặc dù một ngón tay nhựa là một thành phần cơ học nhỏ, tình trạng của nó có thể ảnh hưởng trực tiếp đến vận chuyển PCB.

Những dấu hiệu cảnh báo điển hình

• PCB rung động khi di chuyển qua máy vận chuyển.
• Các cạnh của bảng không được hỗ trợ đồng đều.
• Sự thay đổi vị trí PCB trong quá trình vận chuyển.
• Một ngón tay ngồi khác với các ngón tay lân cận.
• Có những vết nứt rõ ràng trên thân nhựa.
• Bề mặt ngón tay bị ô nhiễm nặng.
• Máy vận chuyển tạo ra tiếng ồn cơ học bất thường.
• Bắt PCB trong quá trình tải hoặc thả.
• Chiếc ngón tay bị lỏng.
• Chiều cao của bảng trở nên không nhất quán.

Khi những triệu chứng này xảy ra, các kỹ thuật viên nên kiểm tra không chỉ ngón tay mà còn cả dây chuyền vận chuyển, đường ray và các thành phần lân cận.

Lợi ích của việc bảo trì ngón tay bằng nhựa

Các ngón tay nhựa cung cấp một thành phần tiếp xúc PCB có thể thay thế trong máy vận chuyển hàn sóng.

Điều này cho phép các kỹ thuật viên thay thế các thành phần bị mòn riêng lẻ thay vì thay đổi toàn bộ cơ chế vận chuyển.

Đặc điểm bảo trì

Tuổi thọ thực tế phụ thuộc vào giờ hoạt động của máy, nhiệt độ, điều kiện luồng, đặc điểm PCB, tần suất làm sạch và sự sắp xếp máy vận chuyển.

Làm thế nào để chọn đúng ngón tay nhựa ngắn Tamura

Bước 1: Xác nhận ứng dụng TAMURA

Kiểm tra rằng ngón tay vận chuyển là dành cho mộtMáy hàn sóng Tamura.

Bước 2 ️ Xác nhận kiểu chữ ngắn

Hãy chắc chắn rằng phần hiện có sử dụng cùng mộtcấu hình ngón tay ngắn.

Đừng tự động thay thế một ngón tay dài hoặc có hình dạng khác với phiên bản ngắn.

Bước 3: Xác nhận vật liệu nhựa

Kiểm tra xem thay thế cần thiết là:

Chân vận chuyển nhựa

Thiết bị hàn sóng có thể sử dụng các vật liệu ngón tay khác nhau tùy thuộc vào thiết kế máy vận chuyển.

Bước 4 So sánh cấu trúc vật lý

Kiểm tra ngón tay hiện có cho:

• Hình dạng tổng thể.
• Chiều dài ngón tay.
• Lắp hình.
• Vị trí tiếp xúc PCB.
• Định hướng cài đặt.
• Kết nối với dây chuyền vận chuyển.

Bước 5 ️ Cung cấp hình ảnh để xác nhận

Nếu không có số bộ phận, hãy cung cấp hình ảnh cho thấy:

• Chọn một ngón tay hoàn chỉnh.
• Nhìn phía trước.
• Nhìn bên.
• Khu vực lắp đặt.
• Ngón tay được cài đặt trên máy vận chuyển.
• Các thành phần vận chuyển liền kề.

Một mẫu vật lý hoặc bản vẽ kích thước cũng có thể hữu ích khi cần xác định chính xác.

Các khuyến nghị cài đặt

Trước khi thay thế ngón tay vận chuyển, hãy dừng máy theo quy trình bảo trì thiết bị.

Đảm bảo rằng các bộ phận vận chuyển và quá trình sưởi ấm đang trong tình trạng an toàn trước khi phục vụ.

Danh sách kiểm tra

Sau khi thay thế, so sánh ngón tay nhựa ngắn mới với ngón tay lân cận.

Các thành phần mới nên hoạt động tự do mà không tiếp xúc với các bộ phận cơ học không liên quan.

Kiểm tra vận chuyển PCB trước khi đưa máy trở lại sản xuất bình thường.

Khuyến nghị bảo trì phòng ngừa

Bảo trì thường xuyên giúp xác định sự suy thoái của ngón tay vận chuyển trước khi nó ảnh hưởng đến vận chuyển trên tàu.

Các phương pháp khuyến cáo bao gồm:

• Kiểm tra ngón tay xem có vết nứt hay mòn quá mức không.
• Làm sạch dư lượng lưu lượng tích lũy.
• So sánh vị trí ngón tay liền kề.
• Kiểm tra chuyển động của dây chuyền vận chuyển.
• Kiểm tra đường ray cho sự sắp xếp chính xác.
• Kiểm tra các điểm lắp đặt cho sự lỏng lẻo.
• Quan sát chuyển động PCB trong quá trình sản xuất.
• Hãy thay ngay những ngón tay bị hư hại.

Nếu một ngón tay bị hỏng do sử dụng lâu, hãy kiểm tra các ngón tay lân cận cùng một lúc vì chúng có thể đã trải qua các điều kiện hoạt động tương tự.

Ngón tay nhựa ngắn so với các ngón tay vận chuyển khác

Không phải tất cả các ngón tay vận chuyển hàn sóng đều có thể thay thế.

Chỉ có tài liệu là không đủ để xác định sự tương thích.

CácMảng hồ sơ ngón tay, cấu trúc lắp đặt, hình học tiếp xúc PCB và cấu hình máy vận chuyểnnên được kiểm tra trước khi mua.

Tại sao nên lưu trữ những ngón tay nhựa ngắn

Máy vận chuyển hàn sóng có nhiều ngón tay, và các mảnh riêng lẻ có thể bị hư hại trong quá trình sản xuất hoặc bảo trì.

Giữ các ngón tay dự phòng phù hợp có sẵn mang lại một số lợi thế:

• Thay thế nhanh hơn khi xảy ra hư hỏng.
• Ít nguồn cấp cứu hơn.
• Bảo trì phòng ngừa dễ dàng hơn.
• Giảm nguy cơ ngừng máy kéo dài.
• Bảo trì thuận tiện trong thời gian ngừng hoạt động theo lịch trình.
• Chuẩn bị tốt hơn cho sản xuất PCB khối lượng lớn.

Đối với các nhà máy hoạt động nhiều hơn một dây hàn sóng, gắn nhãn các loại ngón tay khác nhau riêng biệt có thể giúp ngăn ngừa cài đặt không chính xác.

Câu hỏi thường gặp

1TAMURA Short Resin Finger được sử dụng để làm gì?

Nó được sử dụng trong các hệ thống vận chuyển máy hàn sóng Tamura tương thích để hỗ trợ và hướng dẫn các cạnh PCB trong khi bảng di chuyển thông qua các quy trình luồng, làm nóng trước, hàn sóng, làm mát và dỡ.

2Ngón tay này làm bằng nhựa à?

Sản phẩm này được chỉ định là mộtNgón tay vận chuyển nhựa ngắnHệ thống hàn sóng cũng có thể sử dụng titan hoặc các vật liệu ngón tay khác, vì vậy vật liệu và loại cấu trúc nên được xác nhận trước khi đặt hàng.

3Một ngón tay nhựa ngắn có thể thay thế một ngón tay vận chuyển Tamura không?

Không. Các cấu hình vận chuyển Tamura khác nhau có thể sử dụng các hình dạng ngón tay khác nhau và cấu trúc lắp đặt. loại nhựa ngắn nên phù hợp với các thành phần hiện có, tập hợp vận chuyển, hình ảnh,mẫu, hoặc thông tin kích thước.

4. Khi nào nên thay ngón tay vận chuyển?

Thay thế ngón tay khi nó bị nứt, biến dạng, mòn, lỏng lẻo, bị ô nhiễm nặng, hoặc không thể hỗ trợ cạnh PCB một cách nhất quán.Kiểm tra các ngón tay lân cận và các thành phần vận chuyển cùng một lúc.

5Những thông tin nào cần thiết cho một báo giá?

Vui lòng cung cấpThông tin máy Tamura, yêu cầu ngón tay nhựa ngắn, số lượng, hình ảnh ngón tay hiện có và kích thước hoặc thông tin mẫu khi có sẵnĐiều này giúp xác nhận thay thế chính xác trước khi báo giá.
