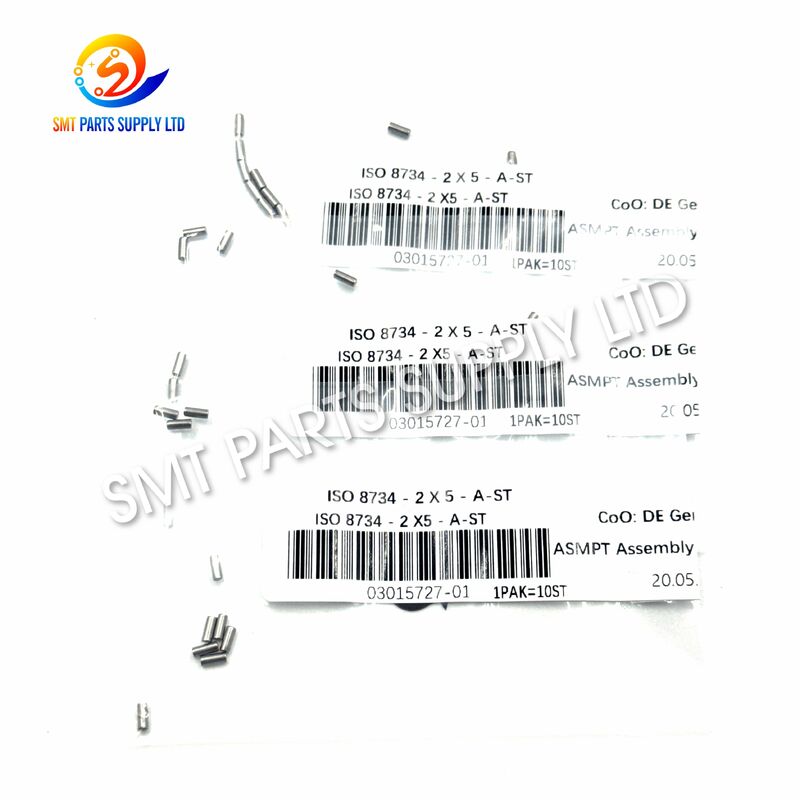

ASMPT Siemens 03015727-01 ISO 8734 Chốt chốt chính xác 2x5mm

ISO 8734

cung cấp một giải pháp thay thế thiết thực khi bảo trì thiết bị ASMPT Siemens tương thích.ISO 8734, chốt chính xác này cung cấp một bề mặt định vị hình trụ được kiểm soát cho các bộ phận ghép nối, giá đỡ, dẫn hướng, vỏ, cơ cấu cấp liệu và các cụm máy khác yêu cầu đăng ký cơ khí ổn định.3. Một chốt kim loại 2x5mm thông thường có thể thay thế bộ phận này không?Đối với các bộ phận bảo trì SMT, các nhà sản xuất điện tử theo hợp đồng và các nhà phân phối phụ tùng máy móc, việc có sẵn chốt định vị chính xác phù hợp có thể rút ngắn thời gian bảo trì và giảm nguy cơ sử dụng một bộ phận cố định thông thường không phù hợp.

Nguyên nhân – Tại sao chốt định vị chính xác cần được thay thế

Chốt định vị chính xác thường hoạt động cùng với các lỗ định vị được gia công chính xác. Trong quá trình vận hành máy kéo dài và bảo trì lặp đi lặp lại, một số điều kiện có thể ảnh hưởng đến hiệu suất của chúng.

Điều kiện phổ biến

Ảnh hưởng có thể có

.Khi chốt định vị bị hỏng hoặc thiếu, các bộ phận cơ khí được kết nối có thể không còn trở về vị trí tham chiếu thiết kế của chúng. Điều này có thể ảnh hưởng đến tính nhất quán của lắp ráp và làm cho việc điều chỉnh bảo trì khó khăn hơn.Nếu thông số kỹ thuật máy yêu cầu

Chốt định vị 03015727-01 2x5mm

cung cấp một giải pháp thay thế thiết thực khi bảo trì thiết bị ASMPT Siemens tương thích.Cấu trúc hình trụ chính xác của nó giúp thiết lập định vị lặp lại giữa các bộ phận cơ khí ghép nối trước khi áp dụng lực siết chặt cuối cùng.Lợi ích bảo trì chính

Lợi ích

Mô tả

đặc biệt quan trọng vì ngay cả sự khác biệt nhỏ về kích thước cũng có thể ảnh hưởng đến độ khớp.Thông số kỹ thuậtThông số kỹ thuật

Chi tiết

Ứng dụngChốt định vị ASMPT Siemens 03015727-01 được sử dụng cho các chức năng định vị chính xác trong các cụm cơ khí máy SMT tương thích.

Các ứng dụng điển hình có thể bao gồm:

Lĩnh vực ứng dụng

Chức năng

số hiệu bộ phận 03015727-01 nên được sử dụng làm tham chiếu chính khi xác nhận khả năng tương thích

.Cách hoạt độngNếu thông số kỹ thuật máy yêu cầu

Trong quá trình lắp ráp, chốt hình trụ ăn khớp với các lỗ được gia công chính xác trên hai bộ phận ghép nối. Chốt xác định vị trí tương đối của chúng trong khi vít, bu lông hoặc các bộ phận cố định khác cung cấp lực kẹp.

Quá trình định vị có thể được tóm tắt như sau:

Bước 1 – Định vị

Chốt định vị đi vào lỗ định vị tương ứng và thiết lập vị trí tham chiếu cơ khí.

Bước 2 – Căn chỉnh

Bộ phận ghép nối được dẫn hướng vào vị trí dự định so với bộ phận cố định.

Bước 3 – Siết chặt

Vít hoặc các bộ phận cố định khác cố định cụm sau khi vị trí định vị đã được thiết lập.

Bước 4 – Khả năng lặp lại

Trong quá trình bảo trì trong tương lai, vị trí chốt giúp cụm trở về vị trí tham chiếu thiết kế gần như giống nhau.

Sự phân chia giữa

định vị

và siết chặt là một lý do tại sao chốt định vị chính xác được sử dụng rộng rãi trong máy móc công nghiệp.Tại sao ISO 8734 lại quan trọngISO 8734 liên quan đến các chốt hình trụ chính xác được tôi cứng sử dụng để định vị cơ khí chính xác.

Đối với các bộ phận thay thế, việc chỉ định tiêu chuẩn giúp người mua phân biệt chốt định vị chính xác với thanh kim loại thông thường, đa dụng.

Sự kết hợp của:

đường kính danh nghĩa 2 mm

chiều dài danh nghĩa 5 mm

• thông số kỹ thuật ISO 8734
• số hiệu bộ phận ASMPT Siemens 03015727-01
• cung cấp một tham chiếu mua hàng rõ ràng hơn nhiều so với việc đặt hàng theo ngoại hình.
• Điều này đặc biệt quan trọng vì các chốt khác nhau có thể trông gần giống nhau nhưng có kích thước, dung sai, vật liệu hoặc đặc tính khớp nối khác nhau.

Cách chọn chốt định vị chính xác

Trước khi đặt hàng, người mua nên xác nhận một số điểm.

Kiểm tra mục

Khuyến nghị

03015727-01

.2. Xác nhận kích thướcNếu thông số kỹ thuật máy yêu cầu

đường kính 2 mm và chiều dài 5 mm

.3. Xác nhận tiêu chuẩnNếu thông số kỹ thuật máy yêu cầu

ISO 8734

, hãy tránh thay thế bằng chốt đa dụng không được chỉ định.3. Một chốt kim loại 2x5mm thông thường có thể thay thế bộ phận này không?Kiểm tra lỗ định vị xem có bị mòn quá mức, có bavia, nhiễm bẩn hoặc biến dạng không. Chỉ thay thế chốt có thể không giải quyết được vấn đề căn chỉnh nếu lỗ ghép nối bị hỏng.

5. Gửi thông tin máy khi không chắc chắn

Để xác nhận báo giá nhanh hơn, vui lòng cung cấp số hiệu bộ phận ASMPT/Siemens, mẫu máy, vị trí lắp đặt, số lượng yêu cầu và ảnh rõ nét của bộ phận gốc.

Khuyến nghị bảo trì và lắp đặt

Để lắp đặt đáng tin cậy, các bề mặt và lỗ định vị nên được giữ sạch sẽ.

Tránh ép chốt bị hỏng hoặc có kích thước không chính xác vào lỗ định vị, vì điều này có thể làm hỏng bộ phận ghép nối. Trong quá trình tháo gỡ, hãy sử dụng các công cụ bảo trì phù hợp và tránh tải trọng ngang quá mức có thể làm cong chốt hoặc làm rộng lỗ định vị.

Trước khi lắp ráp lại máy:

Làm sạch các lỗ định vị.

Loại bỏ bụi bẩn và các hạt lạ.

• Kiểm tra chốt xem có bị biến dạng không.
• Xác nhận đường kính và chiều dài chính xác.
• Kiểm tra bộ phận ghép nối xem có bị mòn bất thường không.
• Lắp đặt theo quy trình bảo trì máy.
• Các bộ phận chính xác nên được bảo quản trong môi trường sạch sẽ, khô ráo để giảm nhiễm bẩn trước khi lắp đặt.
• Câu hỏi thường gặp

1. ASMPT Siemens 03015727-01 dùng để làm gì?

03015727-01 là chốt định vị chính xác được sử dụng chủ yếu để định vị và căn chỉnh cơ khí giữa các bộ phận tương thích trong các cụm thiết bị SMT ASMPT Siemens. Nó giúp duy trì định vị lặp lại trong quá trình lắp ráp và bảo trì.

2. Kích thước của 03015727-01 là bao nhiêu?

Kích thước danh nghĩa là

2 x 5 mm

, nghĩa là đường kính khoảng 2 mm và chiều dài 5 mm. Thông số kỹ thuật sản phẩm tham chiếu ISO 8734 cho chốt định vị hình trụ chính xác.3. Một chốt kim loại 2x5mm thông thường có thể thay thế bộ phận này không?Không nên chọn bộ phận thay thế chỉ dựa trên kích thước danh nghĩa. Các ứng dụng định vị chính xác có thể phụ thuộc vào dung sai kích thước, đặc tính vật liệu, độ khớp và các tiêu chuẩn áp dụng. Xác nhận ISO 8734 và số hiệu bộ phận 03015727-01 trước khi thay thế.

4. Làm thế nào để xác nhận khả năng tương thích trước khi đặt hàng?

Vui lòng cung cấp

số hiệu bộ phận 03015727-01

gốc, mẫu máy SMT, vị trí lắp đặt, số lượng yêu cầu và ảnh của chốt hoặc cụm hiện có. Thông tin này giúp giảm lỗi nhận dạng.5. Tại sao chốt định vị lại quan trọng nếu cụm đã sử dụng vít?Vít chủ yếu tạo ra lực kẹp, trong khi chốt định vị chính xác thiết lập vị trí cơ khí. Sử dụng cả hai cho phép các bộ phận được kết nối duy trì vị trí nhất quán hơn trong quá trình lắp đặt và bảo trì lặp đi lặp lại.

Liên hệ với chúng tôi

Cần

chốt định vị chính xác ASMPT Siemens 03015727-01 ISO 8734 2x5mm

để bảo trì máy hoặc dự trữ phụ tùng?Gửi cho chúng tôi số hiệu bộ phận, mẫu máy, số lượng yêu cầu và điểm đến giao hàng

của bạn để nhận báo giá nhanh và kiểm tra tình trạng sẵn có. Đối với các yêu cầu phụ tùng SMT số lượng lớn, bạn cũng có thể gửi danh sách phụ tùng đầy đủ của mình để được tìm nguồn cung ứng tập trung.
