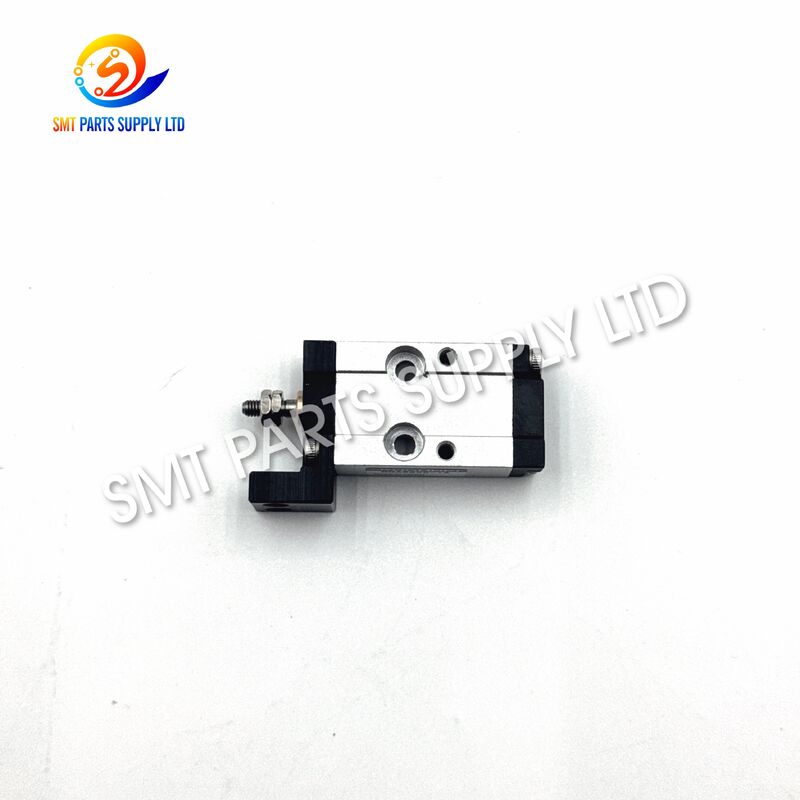

Xi lanh ANC KOGANEI BDAS6X5-1A J6701029A dành cho SAMSUNG HANWHA SM471

Xi lanh ANC KOGANEI BDAS6X5-1A J6701029A dành cho SAMSUNG HANWHA SM471

Xi lanh ANC KOGANEI BDAS6X5-1A J6701029A là một bộ truyền động khí nén nhỏ gọn được sử dụng trong cơ cấu thay đổi đầu hút tự động của các máy máy gắp linh kiện Samsung HANWHA SM471. Nó cung cấp chuyển động tuyến tính được kiểm soát cho các hành động cơ khí liên quan đến hệ thống ANC, hoặc Bộ thay đổi đầu hút tự động.

Chuyển động ổn định của cơ cấu thay đổi đầu hút là rất quan trọng vì máy gắp linh kiện phải liên tục chọn, nhả và đổi đầu hút trong quá trình sản xuất. Một xi lanh bị mòn, rò rỉ, kẹt hoặc hư hỏng có thể ảnh hưởng đến chuyển động của cơ cấu ANC và có thể dẫn đến báo động thay đổi đầu hút, hành trình cơ khí không hoàn chỉnh hoặc hoạt động không ổn định.

BDAS6X5-1A phù hợp để thay thế, bảo trì, tân trang thiết bị và dự trữ phụ tùng. Xi lanh có thể được nhận dạng bằng mã model KOGANEI BDAS6X5-1A và mã phụ tùng máy J6701029A. Trước khi đặt hàng, người mua nên xác minh model xi lanh, dòng máy, vị trí lắp đặt, kết nối khí nén và mã phụ tùng gốc.

Nguyên nhân

Xi lanh ANC hoạt động lặp đi lặp lại trong quá trình thay đổi đầu hút. Sản xuất liên tục, nhiễm bẩn khí nén, mài mòn cơ học, lão hóa phớt hoặc sai lệch căn chỉnh có thể làm giảm dần hiệu suất của xi lanh.

Các tình huống phổ biến có thể chỉ ra cần kiểm tra hoặc thay thế bao gồm:

Khi xi lanh ANC không thể hoàn thành chuyển động dự kiến, cơ cấu thay đổi đầu hút có thể không đạt được vị trí hoạt động chính xác. Điều này có thể làm gián đoạn sản xuất và tăng thời gian phục hồi máy.

Việc thay thế xi lanh bị ảnh hưởng có thể giúp khôi phục chuyển động cơ học của cụm ANC khi bản thân xi lanh được xác định là nguồn gốc của vấn đề.

Giải pháp

Xi lanh ANC KOGANEI BDAS6X5-1A J6701029A cung cấp giải pháp thay thế thiết thực cho các cụm ANC SM471 tương thích.

Thiết kế khí nén nhỏ gọn của nó cho phép máy chuyển đổi khí nén thành chuyển động cơ học tuyến tính được kiểm soát. Chuyển động xi lanh chính xác giúp bộ thay đổi đầu hút hoàn thành trình tự yêu cầu một cách nhất quán.

Đối với các đội bảo trì, việc sử dụng model xi lanh phù hợp có thể mang lại nhiều lợi ích:

• Khôi phục hoạt động khí nén bình thường của cơ cấu ANC.
• Giúp giảm các chuyển động thay đổi đầu hút không hoàn chỉnh.
• Hỗ trợ thay đổi đầu hút tự động ổn định.
• Đơn giản hóa việc bảo trì bằng cách khớp với mã định danh xi lanh gốc.
• Phù hợp cho kho dự phòng bảo trì phòng ngừa.
• Hữu ích để sửa chữa máy có bộ truyền động khí nén bị mòn.
• Giúp giảm việc thay thế không cần thiết các cụm ANC hoàn chỉnh.

Trước khi thay thế xi lanh, kỹ thuật viên cũng nên kiểm tra ống khí, đầu nối, cảm biến, thanh dẫn cơ khí, phần cứng lắp đặt và cấu trúc ANC xung quanh. Việc kiểm tra toàn diện giúp xác định xem lỗi là do xi lanh hay một bộ phận khác.

Thông số kỹ thuật

Quan trọng: Cấu hình máy có thể khác nhau tùy theo ngày sản xuất và phiên bản thiết bị. Luôn xác minh nhãn bộ phận gốc và cấu hình lắp đặt trước khi đặt hàng.

Ứng dụng

Xi lanh BDAS6X5-1A chủ yếu được sử dụng trong bộ phận thay đổi đầu hút tự động của thiết bị gắp linh kiện SM471 tương thích.

Các lĩnh vực ứng dụng điển hình

Bộ phận này đặc biệt hữu ích cho các nhà máy SMT vận hành nhiều máy gắp linh kiện, nơi việc giảm thiểu thời gian ngừng hoạt động là rất quan trọng. Việc lưu trữ các bộ phận khí nén được sử dụng thường xuyên trong kho phụ tùng tại chỗ có thể rút ngắn thời gian phản hồi bảo trì.

Nó cũng có thể được sử dụng bởi các công ty dịch vụ thiết bị SMT, các công ty tân trang máy, các nhà sản xuất điện tử theo hợp đồng và các nhà phân phối phụ tùng.

Cách hoạt động

BDAS6X5-1A hoạt động bằng khí nén được cung cấp bởi hệ thống khí nén của máy.

Trong trình tự ANC, hệ thống điều khiển máy kích hoạt mạch khí nén. Khí nén đi vào xi lanh và di chuyển piston bên trong. Chuyển động của piston được truyền thành chuyển động cơ học tuyến tính, cho phép cơ cấu ANC được kết nối di chuyển giữa các vị trí cần thiết.

Một trình tự hoạt động điển hình có thể được tóm tắt như sau:

Lệnh máy → Kích hoạt van khí nén → Cấp khí → Chuyển động xi lanh → Hành động cơ khí ANC → Xác nhận vị trí

Khi máy yêu cầu thay đổi đầu hút, cơ cấu ANC phải thực hiện mỗi chuyển động theo đúng trình tự. Do đó, xi lanh cần di chuyển mượt mà và lặp đi lặp lại.

Nếu xi lanh bị rò rỉ bên trong hoặc ma sát quá mức, piston có thể di chuyển quá chậm hoặc không hoàn thành hành trình của nó. Điều này có thể ngăn cơ cấu ANC đạt đến vị trí mong muốn.

Một xi lanh hoạt động tốt giúp duy trì:

• Chuyển động tuyến tính mượt mà.
• Phản ứng cơ học ổn định.
• Thời gian truyền động nhất quán.
• Định vị ANC đáng tin cậy.
• Hoạt động thay đổi đầu hút có thể lặp lại.

Cách chọn

Việc xác định chính xác là rất cần thiết khi đặt hàng xi lanh SMT vì các bộ phận khí nén trông giống nhau có thể có hành trình, kích thước lắp đặt, đầu nối hoặc ứng dụng máy khác nhau.

1. Kiểm tra Model Xi lanh

Xác nhận ký hiệu:

BDAS6X5-1A

Cần kiểm tra toàn bộ mã model thay vì chỉ dựa vào ngoại hình.

2. Xác minh Mã phụ tùng

Xác nhận:

J6701029A

Cung cấp cả model xi lanh và mã phụ tùng máy giúp giảm đáng kể nguy cơ đặt hàng sai bộ phận.

3. Xác nhận Model Máy

Ứng dụng nên được xác minh với:

Samsung HANWHA SM471

Nếu máy là model khác, vui lòng cung cấp model thiết bị chính xác và thông tin xi lanh gốc trước khi mua.

4. So sánh Bộ phận gốc

Kiểm tra:

5. Gửi ảnh khi cần thiết

Nếu nhãn gốc không rõ ràng, vui lòng cung cấp ảnh rõ nét về:

• Nhãn xi lanh.
• Xi lanh hoàn chỉnh.
• Kết nối khí.
• Vị trí lắp đặt.
• Bảng tên máy.
• Cụm ANC hiện có.

Điều này cho phép kiểm tra chéo nhanh hơn trước khi giao hàng.

Tại sao chọn Xi lanh ANC này

Xi lanh thay thế phù hợp có thể giảm sự phức tạp của việc bảo trì và tránh việc thay thế toàn bộ cụm thay đổi đầu hút khi chỉ bộ truyền động khí nén cần được bảo dưỡng.

Lợi ích chính

Đối với người mua quản lý nhiều dây chuyền sản xuất SMT, việc lưu trữ một số bộ phận khí nén quan trọng trong kho có thể giúp tránh thời gian ngừng hoạt động sản xuất kéo dài khi xi lanh bị hỏng đột ngột.

Khuyến nghị lắp đặt và bảo trì

Trước khi lắp đặt, hãy tắt thiết bị theo quy trình bảo trì của nhà sản xuất máy và xả áp suất khí nén một cách an toàn.

Kiểm tra cơ cấu xung quanh trước khi lắp xi lanh mới.

Các kiểm tra được khuyến nghị bao gồm:

• Xác nhận bề mặt lắp đặt sạch sẽ.
• Kiểm tra ống khí nén xem có vết nứt hoặc rò rỉ không.
• Kiểm tra đầu nối xem có bị hư hỏng không.
• Đảm bảo xi lanh được lắp đặt mà không bị ứng suất cơ học.
• Xác minh chuyển động tự do của cơ cấu được kết nối.
• Xác nhận hệ thống khí nén sạch sẽ và ổn định.
• Kiểm tra các cảm biến lân cận sau khi lắp đặt.
• Thực hiện kiểm tra thủ công hoặc ở chế độ bảo trì trước khi sản xuất đầy đủ.
• Quan sát các chu kỳ thay đổi đầu hút đầu tiên xem có chuyển động bất thường không.

Việc lắp đặt chính xác giúp bảo vệ xi lanh khỏi bị mài mòn sớm.

Câu hỏi thường gặp

Q1: Xi lanh BDAS6X5-1A được sử dụng cho máy nào?

Xi lanh KOGANEI BDAS6X5-1A với mã phụ tùng J6701029A được sử dụng trong cơ cấu thay đổi đầu hút tự động ANC của các máy gắp linh kiện Samsung HANWHA SM471 tương thích. Cấu hình máy cần được xác nhận trước khi đặt hàng.

Q2: Chức năng của J6701029A là gì?

J6701029A hoạt động như một bộ truyền động khí nén trong bộ thay đổi đầu hút tự động. Nó chuyển đổi áp suất khí nén thành chuyển động tuyến tính vận hành một phần trình tự cơ khí của ANC.

Q3: Làm thế nào để tôi xác nhận xi lanh này có khớp với máy của tôi không?

Kiểm tra model xi lanh gốc BDAS6X5-1A, mã phụ tùng J6701029A, model máy, kích thước lắp đặt, kết nối khí và vị trí lắp đặt. Ảnh của bộ phận gốc cũng có thể được sử dụng để xác minh.

Q4: Những triệu chứng nào có thể cho thấy xi lanh ANC cần được thay thế?

Các triệu chứng có thể bao gồm rò rỉ khí, chuyển động chậm, hành trình xi lanh không hoàn chỉnh, bị kẹt, hoạt động ANC không ổn định hoặc báo động thay đổi đầu hút. Toàn bộ hệ thống khí nén và cơ khí nên được kiểm tra trước khi xác nhận thay thế.

Q5: Tôi có thể đặt mua xi lanh này làm phụ tùng bảo trì không?

Có. Nó phù hợp cho kho bảo trì SMT, sửa chữa máy và tân trang thiết bị. Vui lòng cung cấp model máy, số lượng yêu cầu và mã phụ tùng xi lanh khi yêu cầu tình trạng sẵn có.
