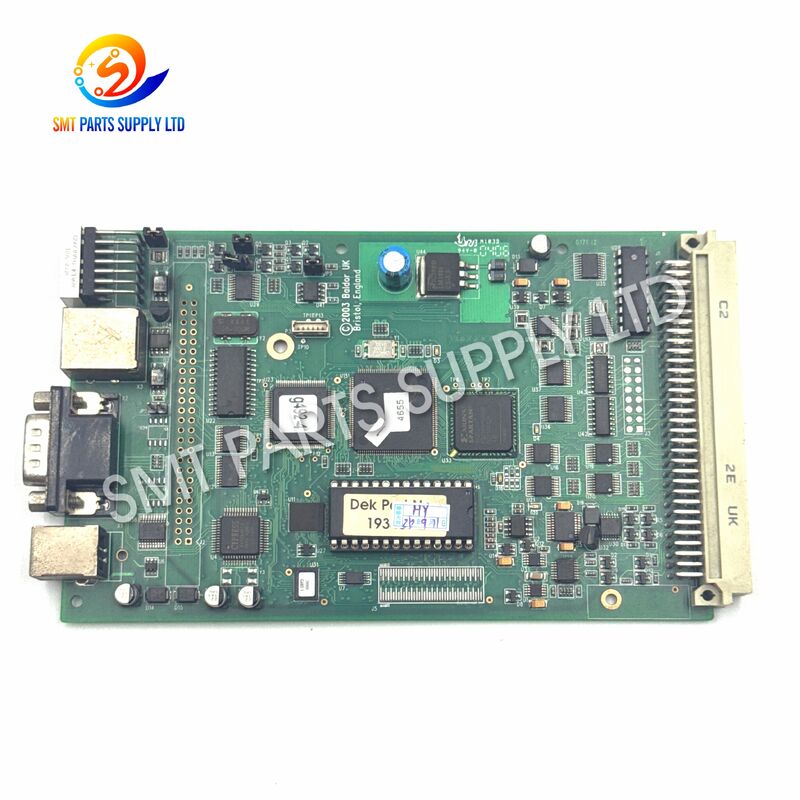

Baldor EB0462A01 REV G 193409 NextMove ES Bộ điều khiển cho máy in DEK

Baldor EB0462A01 REV G 193409 NextMove ES Bộ điều khiển cho máy in DEK

Baldor EB0462A01 REV G, số bộ phận DEK 193409, là bảng điều khiển chuyển động đa trục NextMove ES được thiết kế cho các hệ thống điều khiển máy in stencil DEK tương thích. Bộ điều khiển cung cấp khả năng quản lý chuyển động phối hợp cho trục servo và trục bước, cho phép hệ thống điều khiển máy in thực hiện định vị chính xác, chuyển động đồng bộ và trình tự máy tự động.

Kiến trúc NextMove ES NES002-501 cơ bản hỗ trợ sáu trục chuyển động, bao gồm hai trục servo và bốn trục bước. Nó cũng cung cấp khả năng giao tiếp nối tiếp và USB để cấu hình, chẩn đoán và liên lạc với môi trường điều khiển máy.

Trong thiết bị DEK, số bộ phận 193409 được xác định là PCB bộ điều khiển NextMove ES. Nó đặc biệt phù hợp khi sửa chữa hoặc khôi phục thiết bị in DEK sử dụng kiến ​​trúc bộ điều khiển này.

Đối với các ứng dụng thay thế, khách hàng nên xác nhận số bộ phận DEK, nhận dạng bo mạch Baldor, sửa đổi phần cứng, đầu nối và cấu hình hệ thống hiện có trước khi cài đặt.

Gây ra

Máy in stencil DEK phụ thuộc vào điều khiển chuyển động phối hợp để định vị chính xác các cụm cơ khí trong quá trình in. Khi bộ điều khiển chuyển động gặp lỗi, một số vấn đề về máy có thể xuất hiện.

Các bảng điều khiển điện tử hoạt động liên tục bên trong thiết bị công nghiệp và có thể gặp áp lực lâu dài do nhiệt độ vận hành, độ rung, nhiễu điện, oxy hóa đầu nối hoặc lão hóa linh kiện.

Trước khi thay thế bộ điều khiển, kỹ thuật viên cũng nên kiểm tra nguồn điện của máy, bảng giao diện, cáp, đầu nối, bộ truyền động servo, bộ truyền động bước, động cơ, bộ mã hóa, cảm biến và cấu hình phần mềm.

Giải pháp

Việc thay thế bộ điều khiển DEK 193409 bị lỗi bằng bảng NextMove ES phù hợp có thể giúp khôi phục kiến ​​trúc điều khiển chuyển động ban đầu của máy in.

Nền tảng Baldor NextMove ES được thiết kế để điều phối nhiều trục chuyển động từ một bộ điều khiển. Nó xử lý các lệnh của máy, tạo tín hiệu chuyển động servo hoặc bước, nhận thông tin phản hồi và liên lạc với các bộ phận khác của hệ thống điều khiển máy.

Để thay thế đáng tin cậy, hãy xác minh các thông tin sau trước khi đặt hàng:

Bảng điều khiển không nên được lựa chọn chỉ dựa vào hình dáng bên ngoài. Các máy sử dụng bố cục PCB tương tự có thể có phần sụn, phiên bản, giao diện hoặc yêu cầu cấu hình khác nhau.

Việc cung cấp hình ảnh rõ ràng về nhãn bo mạch gốc và thông tin máy có thể cải thiện đáng kể độ chính xác khi thay thế.

Thông số kỹ thuật

Tham khảo NextMove ES Thông tin điện

Đối với nền tảng NES002-501, kiến ​​trúc bộ điều khiển sử dụng các yêu cầu nguồn điện tham chiếu sau:

Các giá trị này mô tả nền tảng bộ điều khiển NextMove ES và không được coi là hướng dẫn bỏ qua hệ thống dây điện của máy DEK hoặc kiến ​​trúc nguồn gốc.

Luôn lắp đặt bo mạch thông qua hệ thống điện DEK ban đầu và bố trí đầu nối.

Kiến trúc bộ điều khiển

Bộ điều khiển NextMove ES cung cấp khả năng phối hợp tập trung giữa một số chức năng chuyển động của máy.

Do đó, bo mạch thực hiện vai trò cơ bản khác với nguồn điện đơn giản, bảng rơle hoặc trình điều khiển động cơ cách ly.

Ứng dụng

Bộ điều khiển Baldor EB0462A01 REV G 193409 NextMove ES được sử dụng trong thiết bị in stencil DEK tương thích yêu cầu kiến ​​trúc bộ điều khiển này.

Các ứng dụng điển hình bao gồm:

Tài liệu dự phòng dòng DEK Horizon bao gồm số bộ phận 193409 dưới dạng PCB bộ điều khiển NextMove ES. Tuy nhiên, cấu hình máy có thể thay đổi tùy theo model, năm sản xuất, phiên bản phần cứng và sửa đổi thiết bị trước đó.

Vì lý do này, tính tương thích phải được xác nhận bằng cách sử dụng số bộ phận máy ban đầu thay vì chỉ tên dòng máy in.

Nó hoạt động như thế nào

Bảng NextMove ES hoạt động như một bộ điều khiển chuyển động trung tâm.

Khi máy in DEK thực hiện thao tác cơ học, hệ thống điều khiển máy sẽ gửi hướng dẫn đến bộ điều khiển chuyển động. Bộ điều khiển xử lý thông tin về vị trí, tốc độ, hướng và trình tự cần thiết và tạo ra các lệnh thích hợp cho hệ thống chuyển động được kết nối.

Một trình tự vận hành được đơn giản hóa là:

1. Lệnh máy

Hệ thống điều khiển máy in yêu cầu một chuyển động cụ thể.

2. Tính toán chuyển động

Bộ điều khiển tính toán lệnh trục yêu cầu theo chương trình máy.

3. Đầu ra trục

Tín hiệu chuyển động được truyền đến hệ thống điều khiển servo hoặc bước thích hợp.

4. Chuyển động cơ học

Động cơ và cụm cơ khí liên quan di chuyển theo lệnh được yêu cầu.

5. Phản hồi và trạng thái

Thông tin về vị trí, cảm biến, bộ mã hóa và trạng thái máy sẽ được trả về bộ điều khiển nếu có.

6. Phối hợp trình tự

Bộ điều khiển phối hợp các chuyển động tiếp theo với quá trình in tổng thể.

Kiến trúc đa trục này cho phép một số chức năng cơ học hoạt động trong chuỗi máy được lập trình.

Tại sao việc sửa đổi chính xác lại quan trọng

Các bảng điều khiển công nghiệp có thể vẫn được sử dụng trong nhiều năm và các bảng có hình dáng tương tự không phải lúc nào cũng giống nhau về mặt điện hoặc chức năng.

Do đó, các số nhận dạng sau đây cần được kiểm tra cẩn thận:

EB0462A01
Xác định tổ hợp bo mạch Baldor hoặc tham chiếu phần cứng được liên kết với sản phẩm.

REV G
Xác định phiên bản phần cứng được hiển thị trên bảng hiện hành.

193409
Xác định tham chiếu phụ tùng DEK cho bộ điều khiển NextMove ES.

Tiếp theoDi chuyển ES
Xác định dòng sản phẩm bộ điều khiển chuyển động Baldor.

NES002-501
Xác định cấu hình bộ điều khiển NextMove ES tham chiếu được liên kết với giao tiếp USB và RS232.

Việc kết hợp các tài liệu tham khảo này giúp giảm nguy cơ đặt hàng bộ điều khiển không chính xác.

Cân nhắc thay thế

Việc thay thế bảng điều khiển phải được thực hiện cẩn thận vì PCB là một phần của hệ thống điều khiển chuyển động của máy in.

Trước khi gỡ bỏ bộ điều khiển hiện có:

Sau khi cài đặt, máy có thể yêu cầu kiểm tra hệ thống, xác minh trục, dẫn đường, hiệu chỉnh hoặc cấu hình bộ điều khiển theo quy trình dịch vụ DEK.

Cách chọn

Việc chọn đúng bộ điều khiển đòi hỏi nhiều thứ hơn là chỉ tìm kiếm tên sản phẩm.

1. Kiểm tra số bộ phận DEK

Tài liệu tham khảo quan trọng nhất cho sản phẩm này là:

193409

Nếu số phụ tùng DEK ban đầu khác, hãy xác minh khả năng thay thế lẫn nhau trước khi mua.

2. Kiểm tra nhận dạng Baldor

So sánh PCB gốc với:

EB0462A01

Nhãn PCB và bố cục thành phần phải được kiểm tra khi thay thế.

3. Kiểm tra bản sửa đổi

Nếu bộ điều khiển gốc được đánh dấu:

REV G

thông báo cho nhà cung cấp rằng việc đối sánh REV G được ưu tiên hoặc bắt buộc.

4. Kiểm tra dòng điều khiển

Xác nhận rằng hệ thống điều khiển ban đầu sử dụng:

Tiếp theoDi chuyển ES

Đừng nhầm lẫn NextMove ES với các thế hệ bộ điều khiển Baldor NextMove khác.

5. Kiểm tra mẫu tham khảo

Nếu có thể nhìn thấy hoặc ghi lại, hãy xác nhận:

NES002-501

6. Kiểm tra thông tin máy in

Cung cấp kiểu máy in DEK và thông tin sê-ri bất cứ khi nào có sẵn.

7. Gửi ảnh bảng

Đối với các thiết bị công nghiệp cũ hơn, một bức ảnh rõ ràng về bảng mạch hiện có là một trong những phương pháp hiệu quả nhất để xác nhận việc thay thế.

Các bức ảnh được đề xuất bao gồm:

• Toàn cảnh mặt trước của PCB
• Nhãn sản phẩm Baldor
• Nhãn số bộ phận DEK
• Đánh dấu sửa đổi
• Khu vực kết nối
• Bảng tên máy

Danh sách kiểm tra lựa chọn

Câu hỏi thường gặp

Q1. Baldor EB0462A01 REV G 193409 dùng để làm gì?

Baldor EB0462A01 REV G với số bộ phận DEK 193409 là PCB bộ điều khiển chuyển động đa trục NextMove ES được sử dụng trong các hệ thống điều khiển máy in stencil DEK tương thích. Nó phối hợp chuyển động servo và bước cũng như các giao diện với kiến ​​trúc điều khiển máy.

Q2. DEK 193409 có giống với bộ điều khiển NextMove ES không?

Đúng. Tài liệu về phụ tùng DEK xác định 193409 là Bộ điều khiển PCB Next Move ES. Bộ điều khiển được liên kết với nền tảng điều khiển chuyển động Baldor NextMove ES.

Q3. Mô hình Baldor tham chiếu cho bộ điều khiển này là gì?

Cấu hình tham chiếu NextMove ES có liên quan là NES002-501. Kiến trúc bộ điều khiển này hỗ trợ sáu trục, bao gồm hai trục servo và bốn trục bước, với giao tiếp USB và RS232.

Q4. Bộ điều khiển này có thể được cài đặt trong mọi máy in DEK không?

Không. Khả năng tương thích phụ thuộc vào cấu hình máy in DEK, số bộ phận gốc, bản sửa đổi bộ điều khiển, phần cứng giao diện, hệ thống dây điện và thiết lập phần mềm. Xác nhận rằng máy gốc sử dụng DEK 193409 hoặc máy thay thế tương thích chính thức trước khi đặt hàng.

Q5. Tôi nên cung cấp thông tin gì trước khi yêu cầu báo giá?

Vui lòng cung cấp mã bộ phận DEK 193409, số Baldor EB0462A01, bản sửa đổi bảng mạch, kiểu máy in DEK, số lượng yêu cầu và ảnh rõ nét của bộ điều khiển gốc. Thông tin này giúp xác nhận tính tương thích trước khi giao hàng.
