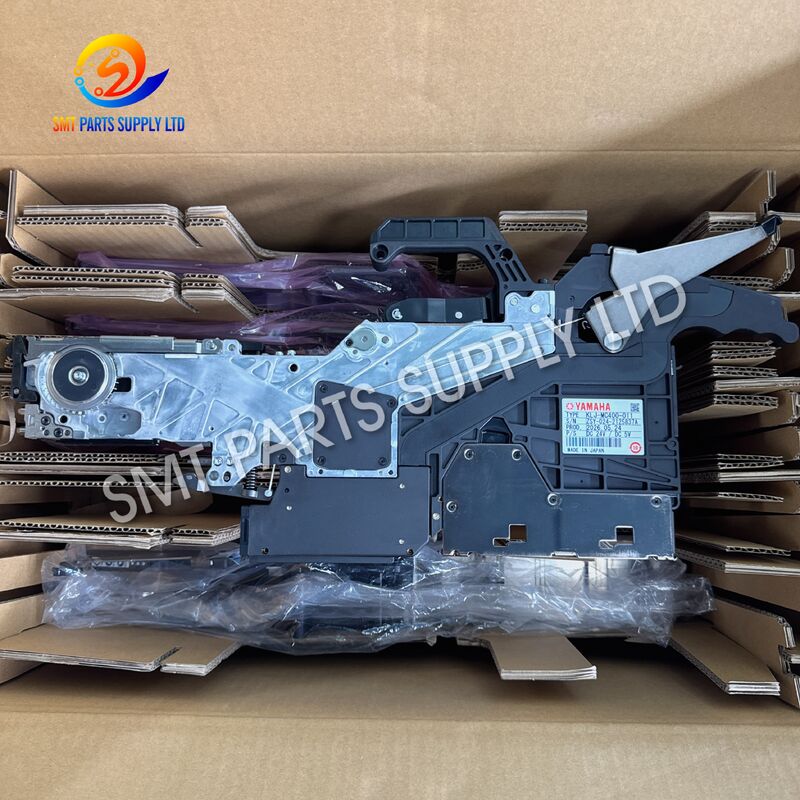

Bộ nạp điện tử YAMAHA ZS KLJ-MC400-011 24mm cho YSM20R

YAMAHA ZS KLJ-MC400-011 Bộ cấp điện tử 24mm cho YSM20R

CácYAMAHA ZS KLJ-MC400-011 Bộ cấp điện tử 24mmđược thiết kế để cung cấp các thành phần được đóng gói trong băng mang nổi 24mm cho các thiết bị đặt SMT tương thích.Nó cung cấp điều khiển băng tiến bộ để mỗi túi thành phần được đặt chính xác tại điểm nhận cho đầu đặt.

Gia đình KLJ-MC400 được xác định trong tài liệu kỹ thuật của YAMAHA làZS FEEDER ASSY. 24MMCác kích thước của bộ cấp dữ liệu được ghi nhận là khoảng507mm × 228mm × 31,5mm, với trọng lượng khoảng1.47kgNó hỗ trợ băng mang 24mm nổi với độ dày băng tối đa 0,6mm và cài đặt feed-pitch từ 2mm đến 32mm.

Đối với các nhà sản xuất điện tử hoạt động các đường SMT hỗn hợp thành phần, một bộ cấp dữ liệu được lựa chọn chính xác giúp duy trì vị trí băng nhất quán, thu thập thành phần ổn định và thay đổi sản xuất hiệu quả.

Nguyên nhân

Các vấn đề sản xuất liên quan đến bộ cho ăn thường gây ra bởi sự hao mòn cơ học, thông số kỹ thuật băng không chính xác, ô nhiễm, hướng dẫn băng bị hỏng hoặc lựa chọn bộ cho ăn không phù hợp.

Một feeder không đẩy băng mang liên tục có thể làm cho túi thành phần đến bên ngoài vị trí lấy dự định.Máy ngừng hoạt động hoặc sự can thiệp lặp đi lặp lại của người vận hành.

Chiều rộng không chính xác là một vấn đề phổ biến khác.Một feeder được thiết kế cho băng mang 24mm nên phù hợp với chiều rộng băng chính xác và cấu hình cuộn thay vì thay thế bằng một feeder không tương thích.

Sự mòn trong cơ chế vận chuyển băng cũng có thể ảnh hưởng đến khả năng lặp lại sau khi sử dụng sản xuất kéo dài.đường băng và các phần chuyển động do đó quan trọng để duy trì hoạt động nhất quán.

Giải pháp

CácKLJ-MC400-011 ZS 24mm feedercung cấp một giải pháp cho các thành phần được cung cấp trong băng mang 24mm.

Cơ chế cấp điện tử của nó đẩy băng theo độ cao được cấu hình cho gói thành phần.cho phép đầu đặt để loại bỏ các thành phần trong quá trình sản xuất tự động.

Máy cho ăn hỗ trợ một phạm vi rộng các vị trí băng, làm cho nó phù hợp với các chiều dài gói thành phần khác nhau trong khi duy trì chiều rộng băng mang 24mm tương tự.

Sử dụng loạt feeders chính xác có thể giúp người dùng đạt được xử lý vật liệu ổn định hơn, giảm điều chỉnh vị trí băng không cần thiết và cải thiện hiệu quả chuẩn bị feeders trong quá trình thiết lập đường dây.

Thông số kỹ thuật

Các thông số kỹ thuật về kích thước, băng và độ dài cấp trên được liệt kê cho gia đình máy cấp ZS 24mm KLJ-MC400-00X trong tài liệu tham khảo YSM20R.

So sánh loạt bộ cấp ZS

Thông tin tham khảo của YAMAHA xác định KLJ-MC400 là gia đình bộ cấp 24mm ZS và liệt kê các gia đình bộ cấp KLJ ngày càng rộng hơn cho băng mang 32mm, 44mm, 56mm và 72mm.

Ứng dụng

Bộ cấp YAMAHA ZS KLJ-MC400-011 được thiết kế cho sản xuất SMT tự động, nơi các thành phần điện tử được cung cấp trongVải băng đeo 24mm.

Nó có thể được sử dụng cho các thành phần có kích thước bao bì đòi hỏi một định dạng mang rộng hơn so với băng 8mm, 12mm hoặc 16mm tiêu chuẩn.Các mô-đun và các thành phần khác được đóng gói trong băng đúc 24mm tương thích.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

Nó phù hợp để sử dụng trong các lĩnh vực sản xuất điện tử như điện tử công nghiệp, điện tử ô tô, thiết bị truyền thông, điện tử tiêu dùng,Các sản phẩm điều khiển điện và các hoạt động lắp ráp PCB khác.

Làm thế nào nó hoạt động

Máy cho ăn giữ cuộn thành phần và hướng băng mang 24mm qua đường vận chuyển băng.

Trong quá trình sản xuất, cơ chế điều khiển điện tử thúc đẩy băng theo độ cao được lập trình.

Máy đặt sau đó loại bỏ các thành phần phơi bày từ túi người mang bằng cách sử dụng vòi thích hợp.người cho ăn thúc đẩy băng một lần nữa theo độ cao thành phần được lập trình.

Đối với các gia đình feeder KLJ-MC400-00X 24mm, tài liệu YAMAHA liệt kê các lựa chọn feed-pitch của2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm và 32mm.

Phạm vi này cho phép một chiều rộng feeders để xử lý các định dạng thành phần băng mang 24mm khác nhau.

Cách chọn

Đầu tiên xác nhận số bộ phận feeder trên nhãn feeder hiện có.KLJ-MC400-011.

Tiếp theo xác nhận rằng băng mangĐộ rộng 24mmChiều rộng của bộ cấp thức ăn phải luôn phù hợp với định dạng băng được sử dụng cho thành phần.

Kiểm tra vật liệu băng và thiết kế túi. Thông số kỹ thuật KLJ-MC400-00X được ghi lại là dành cho băng mang nổi với độ dày tối đa 0,6mm.

Các bộ phận cấp độ cũng nên được xác nhận. gia đình feeder này hỗ trợ nhiều cài đặt pitch từ 2mm đến 32mm, nhưng thiết lập thực tế cần thiết phụ thuộc vào bao bì thành phần.

Cuối cùng, xác nhận mô hình máy và giao diện feeders trước khi đặt hàng.Thông tin về mô hình máy và cuộn thành phần có thể làm giảm đáng kể nguy cơ lựa chọn sửa đổi bộ cấp dữ liệu không chính xác.

Tại sao chọn KLJ-MC400-011

Ưu điểm chính của bộ cấp dữ liệu này là định dạng băng 24mm chuyên dụng kết hợp với nhiều tùy chọn feed-pitch.

Thay vì điều chỉnh một bộ cấp dữ liệu hẹp hơn cho băng không phù hợp, các nhà khai thác có thể sử dụng chiều rộng của bộ cấp dữ liệu chính xác để hướng dẫn băng ổn định.Điều này đặc biệt quan trọng khi các thành phần được đóng gói trong túi nổi lớn hơn, nơi sự sắp xếp băng ảnh hưởng trực tiếp đến vị trí lấy.

KLJ-MC400-011 cũng có thể được xác định bằng một số bộ phận YAMAHA cụ thể, đơn giản hóa việc thay thế bộ cấp dự phòng và quản lý hàng tồn kho.

Đối với các nhà máy duy trì một số chiều rộng bộ cấp, việc tách rõ các đơn vị 24mm KLJ-MC400 khỏi các gia đình bộ cấp ZS khác có thể giúp giảm các lỗi cài đặt trong quá trình thay đổi sản xuất.

Các khuyến nghị bảo trì

Giữ đường băng mang sạch sẽ và không có mảnh vỡ thành phần lỏng lẻo, dư lượng chất kết dính và bụi.

Kiểm tra băng dẫn đường và cơ chế vận chuyển khi có sự ăn uống bất thường, lập chỉ mục bất thường hoặc lặp lại lỗi lấy.

Đừng ép băng mang qua bộ cho ăn nếu phát hiện kháng cự quá mức. Trước tiên xác nhận cài đặt cuộn, định hướng băng và kích thước băng.

Trong thời gian lưu trữ, bảo vệ bộ cho ăn khỏi va chạm, độ ẩm quá mức và ô nhiễm.Việc xử lý feeders nên được thực hiện một cách cẩn thận vì băng dẫn đường và vị trí các phần đòi hỏi sự liên tục cơ khí sắp xếp.

Đối với mua thay thế, hãy giữ nhãn feeder cũ hoặc hình ảnh rõ ràng để có thể so sánh số bộ phận và cấu hình trước khi vận chuyển.

Câu hỏi thường gặp

Q1: KLJ-MC400-011 hỗ trợ chiều rộng băng nào?
Gia đình máy feeder KLJ-MC400 được thiết kế cho băng mang 24mm. Tài liệu của YAMAHA chỉ định băng đúc 24mm với độ dày tối đa 0,6mm cho dòng KLJ-MC400-00X.

Câu 2: KLJ-MC400-011 có phải là một bộ cấp dữ liệu điện tử không?
Vâng. KLJ-MC400-011 được xác định trong danh sách ngành công nghiệp là một bộ cấp dữ liệu YAMAHA ZS Series 24mm và thường được cung cấp như một bộ cấp dữ liệu SMT điện tử cho các ứng dụng cấp dữ liệu thành phần tự động.

Q3: Các vị trí cung cấp thức ăn nào được hỗ trợ?
Các thông số kỹ thuật của bộ cấp dữ liệu KLJ-MC400-00X 24mm ZS liệt kê các cài đặt độ dài 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm và 32mm.

Q4: Có thể sử dụng bộ cấp này trên YAMAHA YSM20R?
Tài liệu tham khảo YAMAHA YSM20R bao gồm gia đình bộ cấp dữ liệu KLJ-MC400-00X 24mm ZS trong thông số kỹ thuật bộ cấp dữ liệu của nó.xác nhận nhãn feeder và giao diện máy trước khi đặt hàng.

Q5: Thông tin nào nên được cung cấp trước khi yêu cầu báo giá?
Vui lòng cung cấp số bộ phận yêu cầu, chiều rộng feed, mô hình máy, số lượng yêu cầu và, nếu có, một bức ảnh rõ ràng của nhãn feed hiện có.Điều này cho phép kiểm tra tương thích nhanh hơn và chuẩn bị báo giá.

Liên hệ với chúng tôi

CầnYAMAHA ZS KLJ-MC400-011 Bộ cấp điện tử 24mmcho dây chuyền sản xuất SMT của bạn?

Gửi cho chúng tôiSố bộ phận, mô hình máy, chiều rộng của bộ cấp, số lượng và hình ảnh trên nhãn bộ cấpChúng tôi có thể giúp xác nhận cấu hình chính xác trước khi báo giá.

Đối với các đơn đặt hàng hàng loạt, thay thế feeders hoặc hỗn hợp YAMAHA yêu cầu feeders, gửi yêu cầu của bạn ngay hôm nay choGiá, tính sẵn có, tùy chọn điều kiện và chi tiết giao hàng.
