Bộ cảm biến giới hạn conveyor X cụ thể cho máy in màn hình MPM125 với xác nhận vị trí

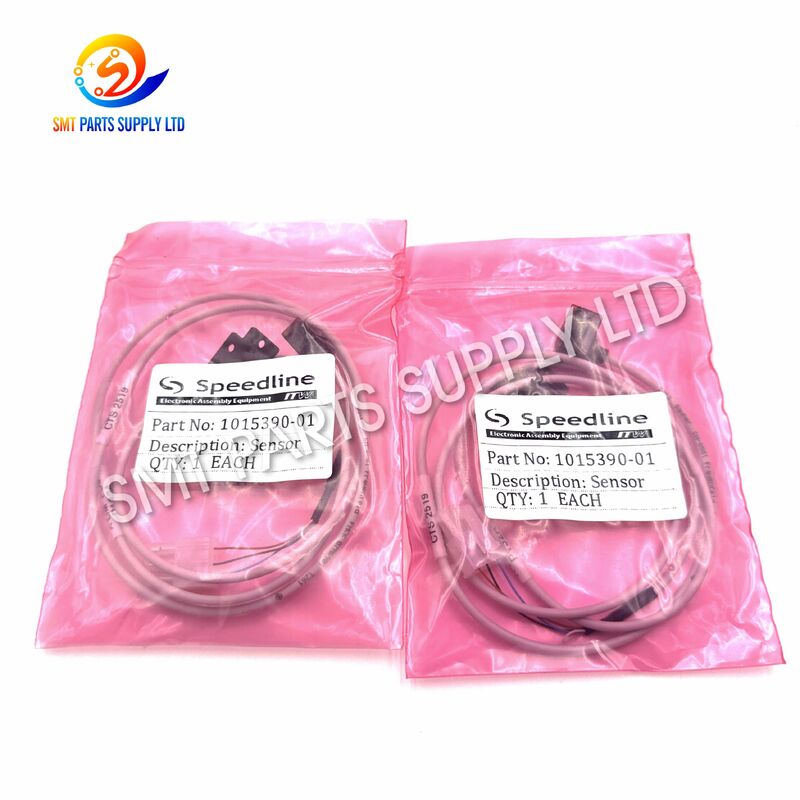

Cảm biến giới hạn băng tải X Speedline MPM 1015390-01 cho máy in MPM125

Cảm biến giới hạn X băng tải Speedline MPM 1015390-01 là thành phần phát hiện vị trí dành riêng cho máy được thiết kế cho hệ thống chuyển động băng tải của máy in màn hình MPM125. Được lắp đặt ở vị trí giới hạn trục X được chỉ định, cảm biến cung cấp tín hiệu chuyển mạch điện khi cơ cấu băng tải đạt đến ranh giới hành trình xác định. Tín hiệu này cho phép bộ điều khiển máy xác định vị trí kết thúc, dừng hoặc đảo ngược chuyển động liên quan và duy trì trình tự vận hành được kiểm soát.

Cảm biến giới hạn hoạt động chính xác rất quan trọng để vận chuyển bảng ổn định, khởi động máy đáng tin cậy và định vị băng tải nhất quán. Khi cảm biến ban đầu bị hỏng, bị nhiễm bẩn, không ổn định về điện hoặc bị lệch về mặt cơ học, máy in có thể hiển thị cảnh báo vị trí, không hoàn thành việc dẫn đường hoặc làm gián đoạn quá trình truyền PCB thông thường.

Mã bộ phận 1015390-01 được cung cấp dưới dạng phụ tùng thay thế cho các ứng dụng bảo trì và sửa chữa. Khả năng tương thích phải được xác nhận bằng số bộ phận, vị trí lắp đặt, hình thức đầu nối, kích thước lắp đặt và cấu hình máy trước khi mua.

Hệ thống băng tải di chuyển các bảng mạch in vào, xuyên qua và ra khỏi khu vực in. Chuyển động của nó phải duy trì trong phạm vi cơ học được kiểm soát. Cảm biến giới hạn X hoạt động như một thành phần tham chiếu vị trí và bảo vệ hành trình trong chuỗi chuyển động này.

Nếu không có tín hiệu giới hạn đáng tin cậy, hệ thống điều khiển có thể không xác định được liệu cơ cấu băng tải có đạt đến ranh giới dự định hay không. Điều này có thể dẫn đến việc cố gắng di chuyển nhiều lần, báo động máy, khởi tạo không đầy đủ, tiếp xúc cơ học bất thường hoặc quá trình truyền PCB bị gián đoạn.

Cảm biến góp phần vào một số chức năng quan trọng của máy:

Cảm biến giới hạn X của băng tải hoạt động liên tục bất cứ khi nào máy khởi động, điều chỉnh vị trí băng tải hoặc thực hiện chuỗi chuyển động liên quan. Việc sử dụng sản xuất lâu dài có thể khiến bộ phận này bị rung, bụi, cặn kem hàn, hóa chất tẩy rửa, chuyển động của cáp và tác động cơ học.

Lỗi cảm biến không phải lúc nào cũng chỉ do thành phần cảm biến gây ra. Dây điện, đầu nối, giá đỡ, đầu vào điều khiển và căn chỉnh cơ khí cũng cần được kiểm tra trong quá trình khắc phục sự cố.

Cảm biến giới hạn X của băng tải bị lỗi hoặc được điều chỉnh không chính xác có thể tạo ra một hoặc nhiều triệu chứng sau:

Những triệu chứng này cũng có thể do liên kết cơ học, cáp bị hỏng, thông số máy không chính xác, đầu nối lỏng, lỗi bảng đầu vào hoặc sự cố lắp ráp băng tải. Cần tiến hành kiểm tra toàn diện trước khi thay thế các bộ phận.

Việc thay thế cảm biến giới hạn bị hỏng hoặc không ổn định có thể khôi phục phản hồi vị trí băng tải đáng tin cậy và giúp máy hoàn thành chuỗi chuyển động bình thường. Bộ phận thay thế phải phù hợp với cảm biến ban đầu về đặc tính điện, kích thước vật lý, hướng lắp đặt, cấu hình đầu nối và hoạt động chuyển mạch.

Cảm biến giới hạn X băng tải Speedline MPM 1015390-01 nhằm cung cấp giải pháp bảo trì thiết thực cho máy in màn hình MPM125 sử dụng số bộ phận và cấu hình băng tải tương ứng.

Không nên chỉ chọn định mức điện, loại đầu ra, phân bổ chân đầu nối, chiều dài cáp, khoảng cách cảm nhận và kích thước lắp đặt chỉ dựa vào hình thức bên ngoài. Các phiên bản cảm biến khác nhau có thể có vỏ tương tự nhau trong khi sử dụng điện áp hoạt động, logic đầu ra, cách bố trí dây hoặc tiêu chuẩn đầu nối khác nhau.

Để cung cấp chính xác, hãy gửi thông tin sau:

1. Số phần đầy đủ được hiển thị trên thành phần gốc.
2. Model máy và số seri máy.
3. Xóa ảnh mặt trước, mặt sau, đầu nối, cáp và nhãn.
4. Vị trí lắp đặt bên trong cụm băng tải.
5. Số lượng cần thiết.
6. Thông báo lỗi hiện có, khi có sẵn.

Cảm biến 1015390-01 chủ yếu được sử dụng trong hệ thống điều khiển vị trí băng tải của cấu hình máy in màn hình MPM được chỉ định. Nó phù hợp cho các bộ phận bảo trì, cơ sở sản xuất SMT, công ty sửa chữa thiết bị và nhà phân phối phụ tùng cần thay thế cho bộ phận lắp đặt tương ứng.

• Các nhà cung cấp dịch vụ sản xuất điện tử.
• Nhà máy sản xuất SMT.
• Nhà máy lắp ráp PCB.
• Đội bảo trì máy in màn hình.
• Công ty sửa chữa tự động hóa công nghiệp.
• Nhà tái chế thiết bị SMT đã qua sử dụng.
• Nhà phân phối phụ tùng SMT quốc tế.
• Nhà thầu dịch vụ kỹ thuật.

Cảm biến giới hạn X của băng tải hoạt động như một phần của hệ thống phản hồi điều khiển chuyển động của máy in. Khi cơ cấu băng tải di chuyển về phía ranh giới trục X đã xác định của nó, mục tiêu cơ học, bộ truyền động hoặc đối tượng có thể phát hiện sẽ tiếp cận vị trí cảm biến.

Khi đạt được điều kiện kích hoạt cần thiết, cảm biến sẽ thay đổi trạng thái đầu ra điện. Bộ điều khiển máy đọc trạng thái này thông qua mạch đầu vào tương ứng và xác định băng tải đã đạt đến giới hạn dự kiến ​​hay vị trí tham chiếu.

Sau đó, bộ điều khiển có thể dừng chuyển động liên quan, đảo ngược hướng, hoàn thành bước dẫn đường hoặc chuyển sang giai đoạn tiếp theo của trình tự vận hành.

Cảm biến giới hạn không điều khiển trực tiếp động cơ băng tải. Nó cung cấp tín hiệu đầu vào cho hệ thống điều khiển máy. Bộ điều khiển diễn giải tín hiệu này cùng với logic phần mềm, lệnh động cơ, điều kiện thời gian và các đầu vào an toàn khác.

Vì lý do này, tín hiệu giới hạn băng tải bị thiếu có thể bắt nguồn từ một số khu vực:

• Bản thân cảm biến.
• Cáp cảm biến.
• Đầu nối.
• Dây nối.
• Thiết bị đầu cuối đầu vào của bộ điều khiển.
• Bảng đầu vào.
• Mục tiêu cơ khí
• Giá đỡ lắp đặt.
• Thông số máy hoặc trình tự điều khiển.

Lựa chọn chính xác đòi hỏi nhiều hơn là phải phù hợp với hình thức chung của sản phẩm. Cảm biến công nghiệp có thể trông giống hệt nhau khi sử dụng hệ thống dây điện, cực tính đầu ra, cách gán chân đầu nối, phạm vi cảm biến hoặc cách bố trí lắp đặt khác nhau.

Để có báo giá nhanh nhất và rủi ro lựa chọn thấp nhất, hãy cung cấp:

Số bộ phận + Kiểu máy + Số sê-ri + Hình ảnh bộ phận gốc + Số lượng + Quốc gia giao hàng

Mẫu câu hỏi mẫu:

Phần yêu cầu: Speedline MPM 1015390-01
Model máy: MPM125
ứng dụng: Vị trí giới hạn băng tải X
Số lượng: 2 chiếc
Số serial máy: Có sẵn theo yêu cầu
Hình ảnh: Mặt trước, nhãn, đầu nối, cáp và vị trí lắp kèm theo

Trước khi thay thế, kỹ thuật viên nên phân biệt vấn đề cảm biến điện với vấn đề chuyển động cơ học.

Việc lắp đặt phải được hoàn thành bởi nhân viên bảo trì được đào tạo quen thuộc với máy in màn hình SMT và hệ thống điện công nghiệp.

1. Dừng máy và làm theo quy trình cách ly điện của cơ sở.
2. Ghi lại vị trí cảm biến hiện có trước khi tháo.
3. Chụp ảnh định tuyến cáp, hướng đầu nối, vị trí giá đỡ và khoảng hở mục tiêu.
4. Kiểm tra số bộ phận thay thế và cấu hình vật lý.
5. Ngắt kết nối cảm biến ban đầu mà không cần kéo trực tiếp vào cáp.
6. Tháo các vít gắn và giữ lại mọi miếng đệm hoặc giá đỡ.
7. Lắp đặt cảm biến thay thế theo cùng hướng.
8. Đưa cáp ra xa các bộ phận chuyển động, cạnh sắc và khu vực có nhiệt độ cao.
9. Cắm phích cắm chắc chắn và xác nhận rằng cơ chế khóa đã được gài.
10. Khôi phục nguồn điện theo quy trình bảo trì đã được phê duyệt.
11. Kiểm tra trạng thái cảm biến trong màn hình chẩn đoán hoặc đầu vào máy.
12. Di chuyển băng tải từ từ ở chế độ thủ công.
13. Xác nhận rằng tín hiệu thay đổi ở đúng vị trí.
14. Xác minh rằng băng tải dừng trước khi đạt đến giới hạn cơ học gây hư hỏng.
15. Hoàn tất quá trình khởi tạo máy và thực hiện một số chu kỳ chuyển bảng trống.
16. Kiểm tra lại vít lắp và định tuyến cáp sau khi kiểm tra.

• Không sửa đổi đầu nối mà không xác nhận việc gán chân.
• Không lắp đặt cảm biến chỉ dựa vào hình dáng bên ngoài của vỏ.
• Không kéo hoặc uốn cong cáp.
• Không để mục tiêu đang di chuyển chạm vào thân cảm biến.
• Không sử dụng lực siết quá mạnh trên các khu vực lắp nhựa.
• Không thay đổi vị trí kích hoạt mà không ghi lại cài đặt gốc.
• Không bỏ qua tín hiệu giới hạn cho sản xuất bình thường.
• Không áp dụng điện áp chưa được xác minh vào cảm biến.
• Không sử dụng dung môi mạnh trên vỏ hoặc cáp cảm biến.
• Không bắt đầu vận hành tự động cho đến khi quá trình xác minh thủ công hoàn tất.

Trước khi thay thế cảm biến, hãy kiểm tra những điều sau:

Sau khi cài đặt, hãy xác minh:

• Cảm biến được gắn chắc chắn.
• Mục tiêu tiếp cận vùng cảm biến chính xác.
• Trạng thái đầu vào thay đổi liên tục.
• Tín hiệu ổn định trong quá trình di chuyển cáp.
• Băng tải dừng ở vị trí dự định.
• Máy in hoàn tất quá trình khởi tạo bình thường.
• Quá trình chuyển PCB được tiến hành mà không bị gián đoạn bất thường.
• Không có cảm biến, băng tải hoặc cảnh báo an toàn mới nào xuất hiện.
• Cáp vẫn tránh xa tất cả các bộ phận chuyển động.
• Máy thực hiện nhiều chu kỳ một cách nhất quán.

Việc kiểm tra thường xuyên có thể xác định các vấn đề về cảm biến trước khi chúng khiến máy ngừng hoạt động hoàn toàn.

Khoảng thời gian kiểm tra thích hợp phụ thuộc vào việc sử dụng máy, điều kiện nhà máy, tiêu chuẩn bảo trì và lịch sử lỗi trước đó.

Tham chiếu 1015390-01 cho phép các nhóm bảo trì tìm kiếm phụ tùng máy được xác định thay vì chọn cảm biến có mục đích chung mà không có đủ thông tin tương thích.

Thành phần này được sử dụng để phát hiện giới hạn hành trình trục X của băng tải được chỉ định và cung cấp trạng thái vị trí cần thiết cho hệ thống điều khiển máy.

Tín hiệu cảm biến đáng tin cậy giúp máy in xác nhận vị trí tham chiếu trong quá trình khởi động và khôi phục sau các cảnh báo liên quan đến băng tải.

Việc thay thế một cảm biến bị lỗi đã được xác nhận có thể loại bỏ việc kiểm tra lặp lại một bộ phận không ổn định và cho phép các kỹ thuật viên tiếp tục kiểm tra hệ thống băng tải rộng hơn.

Các cơ sở sản xuất vận hành thiết bị MPM có thể dự trữ sẵn các cảm biến quan trọng đã được xác minh để rút ngắn thời gian sửa chữa khẩn cấp.

Sản phẩm có thể được báo giá cho các nhà máy điện tử, công ty dịch vụ thiết bị và nhà phân phối phụ tùng SMT có yêu cầu vận chuyển quốc tế.

Mỗi thành phần được cung cấp phải được kiểm tra theo yêu cầu đặt hàng và các điều kiện thử nghiệm có sẵn.

Vì các phiên bản máy có thể khác nhau nên khả năng tương thích cuối cùng vẫn phụ thuộc vào cấu hình được cài đặt của khách hàng.

Cảm biến phải được đóng gói để bảo vệ thân cảm biến, cáp và đầu nối khỏi va đập, nén, độ ẩm và tiếp xúc với tĩnh điện trong quá trình vận chuyển.

1. Kiểm tra trực quan trước khi đóng gói.
2. Bọc bảo vệ xung quanh thân cảm biến.
3. Cáp được bố trí không bị uốn cong.
4. Đầu nối được bảo vệ chống va đập và ô nhiễm.
5. Bao bì bên trong cá nhân.
6. Nhãn nhận dạng số phần.
7. Thùng carton bên ngoài gia cố để vận chuyển quốc tế.
8. Bảo vệ bổ sung theo số lượng lô hàng và điểm đến.

Các phương thức vận chuyển có sẵn có thể bao gồm chuyển phát nhanh quốc tế, vận chuyển hàng không, vận chuyển hợp nhất hoặc vận chuyển cùng với các phụ tùng thay thế khác của SMT.

Để nhận được báo giá chính xác, vui lòng gửi thông tin chi tiết sau:

Cảm biến 1015390-01 phát hiện giới hạn hành trình trục X của băng tải được chỉ định và gửi tín hiệu vị trí đến hệ thống điều khiển máy in. Tín hiệu này hỗ trợ dừng băng tải, xác nhận vị trí tham chiếu, khởi tạo máy và trình tự chuyển PCB thông thường.

Không. Không nên giả định khả năng tương thích cho mọi máy in MPM. Bộ phận được liệt kê cho ứng dụng băng tải MPM125 được chỉ định, nhưng phải kiểm tra số sê-ri máy, đầu nối, cáp, cách bố trí lắp đặt và số bộ phận đã lắp đặt trước khi đặt hàng.

Kiểm tra chỉ báo cảm biến hoặc trạng thái đầu vào của máy trong khi di chuyển băng tải bằng tay. Đồng thời kiểm tra sự căn chỉnh mục tiêu, đầu nối, cáp, nguồn điện và đầu vào bộ điều khiển. Cảm biến có thể hoạt động chính xác trong khi cáp bị hỏng hoặc mạch đầu vào bị lỗi khiến bộ điều khiển không thể nhận được tín hiệu của nó.

Cung cấp mã bộ phận 1015390-01, kiểu máy, số sê-ri, số lượng yêu cầu, quốc gia giao hàng và ảnh rõ nét của cảm biến gốc. Đầu nối, cáp, nhãn, lỗ lắp và vị trí lắp đặt phải hiển thị trong ảnh.

Ngoại hình tương tự không xác nhận khả năng tương thích. Việc thay thế phải phù hợp với điện áp yêu cầu, trạng thái đầu ra, cách bố trí chân đầu nối, cách bố trí cáp, đặc tính cảm biến, kích thước lắp đặt và vị trí kích hoạt. Cảm biến không chính xác có thể gây ra cảnh báo, hư hỏng hệ thống dây điện hoặc hoạt động băng tải không đáng tin cậy.

CÔNG TY TNHH CUNG CẤP PHỤ TÙNG SMT.cung cấp linh kiện máy in màn hình, phụ tùng máy SMT, cảm biến, động cơ, bảng điều khiển, linh kiện băng tải, bộ cấp liệu, vòi phun và các hạng mục bảo trì cho thiết bị sản xuất điện tử.

Để báo giá nhanh, vui lòng gửi:

• Số phần:1015390-01
• Model máy:MPM125
• Hình ảnh thành phần gốc
• Số seri máy
• số lượng yêu cầu
• Nước giao hàng
• Ngày giao hàng dự kiến
• Các phụ tùng thay thế khác cần thiết cho cùng một máy

Đội ngũ bán hàng của chúng tôi sẽ kiểm tra thông tin tham khảo sản phẩm, tính sẵn có, yêu cầu đóng gói và các tùy chọn vận chuyển theo yêu cầu của bạn.

Hãy liên hệ với chúng tôi ngay hôm nay để biết giá, kiểm tra tính tương thích, thông tin giao hàng và báo giá phụ tùng SMT tổng hợp.
