| Tên thương hiệu: | HELLER |
| Số mô hình: | 590059 |
| MOQ: | 1 mảnh |
| Giá: | Có thể đàm phán |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | T/T |

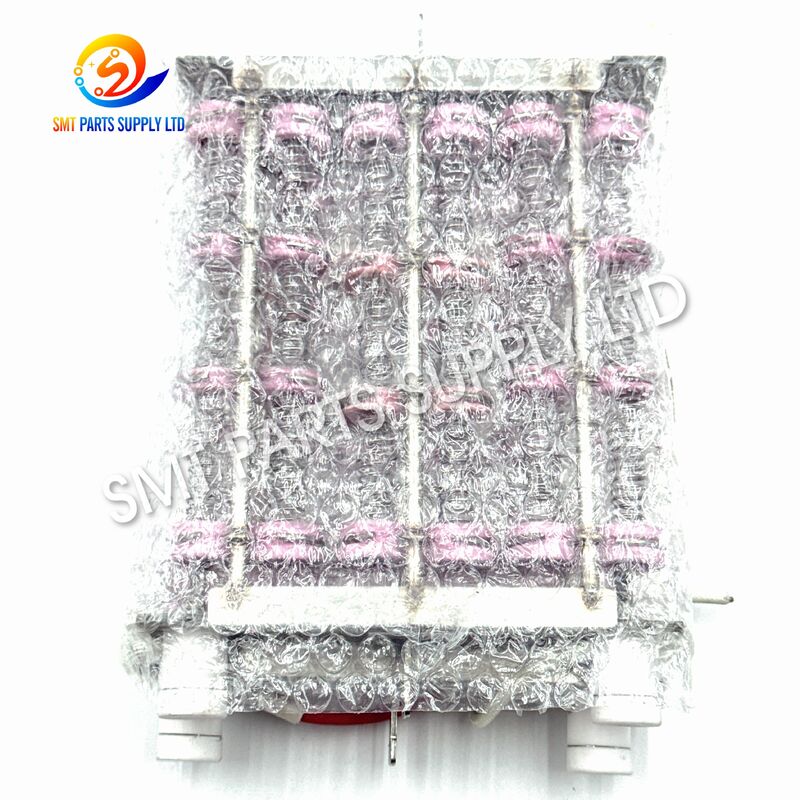

Dây điện bộ phận sưởi ấm lò nung reflow HELLER 590059 MK3
Bộ phận sưởi ấm lò nung reflow HELLER 590059 4800W MK3Số hiệu bộ phận.Hiệu suất bộ phận sưởi ấm ổn định rất quan trọng đối với việc lắp ráp PCB vì việc sưởi ấm không đủ có thể gây ra thời gian làm nóng chậm, khả năng phục hồi nhiệt độ kém hoặc nhiệt độ vùng không ổn định. Bộ phận sưởi ấm 590059 phù hợp cho việc bảo trì thiết bị, sửa chữa vùng sưởi ấm và dự trữ phụ tùng phòng ngừa.
Để mua hàng chính xác, khách hàng nên cung cấp đầy đủ model lò, số serial máy, nhãn bộ phận sưởi ấm gốc, vị trí lắp đặt và ảnh chụp. Mã tham chiếu
594533 cũng nên được xem xét trong quá trình xác minh khả năng tương thích.Nguyên nhân
Các lý do phổ biến để thay thế bao gồm:
Nguyên nhân
| Tác động có thể xảy ra | Giờ hoạt động dài |
|---|---|
| Suy giảm dần hiệu suất bộ phận sưởi ấm | Chu kỳ sưởi ấm lặp đi lặp lại |
| Ứng suất nhiệt lên các bộ phận sưởi ấm | Mạch sưởi ấm bị hở |
| Vùng sưởi ấm không nóng lên | Điện trở bất thường |
| Đầu ra nhiệt giảm hoặc không ổn định | Kết nối điện bị lỏng |
| Quá nhiệt cục bộ hoặc hoạt động không liên tục | Suy thoái đầu cuối |
| Tiếp xúc điện kém | Lão hóa nhiệt độ cao |
| Độ tin cậy của bộ phận giảm | Thay thế bảo trì |
| Ngăn ngừa thời gian ngừng sản xuất đột xuất | Cảnh báo nhiệt độ thấp không phải lúc nào cũng có nghĩa là bộ phận sưởi ấm bị lỗi. Cần kiểm tra cả cặp nhiệt điện, rơ-le trạng thái rắn, động cơ quạt gió, dây điện, nguồn điện và hệ thống điều khiển trước khi thay thế. |
Giải pháp
Quy trình kiểm tra được đề xuất
Xác định vùng nào cho thấy thời gian làm nóng chậm, nhiệt độ không đủ hoặc dao động nhiệt độ bất thường.
2. Kiểm tra bộ phận sưởi ấm bằng điện
Sau khi thiết bị đã được ngắt kết nối an toàn khỏi nguồn điện, các kỹ thuật viên có trình độ có thể kiểm tra tính liên tục và điện trở theo quy trình bảo trì tiêu chuẩn.
3. Kiểm tra các đầu nối điện
Các đầu nối bị lỏng, cháy, oxy hóa hoặc hư hỏng có thể ngăn bộ phận sưởi ấm hoạt động bình thường.
4. Kiểm tra cảm biến nhiệt độ
Cặp nhiệt điện không chính xác có thể gây ra kết quả đọc nhiệt độ sai và có thể trông giống như lỗi bộ phận sưởi ấm.
5. Kiểm tra mạch điều khiển bộ phận sưởi ấm
Cần kiểm tra rơ-le trạng thái rắn và các bộ phận điều khiển để xác nhận xem nguồn điện có được cung cấp chính xác cho bộ phận sưởi ấm hay không.
6. Kiểm tra hiệu suất quạt gió
Bộ phận sưởi ấm và hệ thống tuần hoàn khí nóng hoạt động cùng nhau. Luồng không khí kém có thể gây ra nhiệt độ vùng bất thường ngay cả khi bộ phận sưởi ấm vẫn hoạt động.
7. Xác nhận phụ tùng thay thế
So sánh số hiệu bộ phận gốc, công suất định mức, cấu hình vật lý, đầu nối và thông tin máy trước khi đặt hàng.
Chẩn đoán chính xác giúp giảm việc thay thế bộ phận không cần thiết và rút ngắn thời gian ngừng hoạt động của thiết bị.
Thông số kỹ thuật
| Thông số kỹ thuật | Tham chiếu thương hiệu |
|---|---|
| HELLER | Số hiệu bộ phận |
| Bắt buộc | hay không. |
| Bộ phận sưởi ấm lò nung reflow | Công suất định mức |
| 4800W | Ứng dụng dòng máy |
| MK3 / MKIII | Loại thiết bị |
| Lò nung reflow SMT | Chức năng chính |
| Tạo nhiệt quy trình | Khu vực lắp đặt |
| Vùng sưởi ấm lò nung reflow | Tham chiếu thay thế |
| 594533 | cũng nên được xem xét trong quá trình xác minh khả năng tương thích. |
| Sưởi ấm bằng điện trở | Sử dụng |
| Bảo trì và thay thế | Tình trạng |
| Mới | Khả năng tương thích |
| Xác nhận trước khi đặt hàng | Ngành |
| Sản xuất SMT / EMS / PCBA | Ưu điểm chính của sản phẩm |
| Lợi ích cho khách hàng | Thông số kỹ thuật sưởi ấm 4800W |
|---|---|
| Hỗ trợ đầu ra vùng sưởi ấm cần thiết | Thiết kế hướng đến thay thế |
| Thuận tiện cho các dự án bảo trì | Bộ phận sưởi ấm công nghiệp |
| Phù hợp cho sản xuất SMT liên tục | Lựa chọn tập trung vào ứng dụng |
| Giảm việc đặt hàng phụ tùng sai | Tùy chọn bảo trì phòng ngừa |
| Giúp giảm thiểu thời gian ngừng hoạt động đột xuất | Hỗ trợ cung ứng quốc tế |
| Phù hợp cho các nhà máy SMT ở nước ngoài | Ứng dụng |
Ứng dụng điển hình
Được sử dụng trong các lò nung reflow đặt sau công đoạn in kem hàn và đặt linh kiện.
Nhà máy sản xuất EMS
Phù hợp cho các nhà thầu phụ vận hành sản xuất lắp ráp PCB liên tục.
Nhà máy lắp ráp PCB
Được sử dụng để bảo trì thiết bị lò nung reflow xử lý các bảng mạch in đã được lắp linh kiện.
Điện tử ô tô
Hỗ trợ môi trường sản xuất yêu cầu hồ sơ nhiệt độ nhất quán và có thể lặp lại.
Điện tử công nghiệp
Phù hợp cho các bảng mạch lắp ráp PCB được sử dụng trong bộ điều khiển, điện tử công suất, cảm biến, thiết bị tự động hóa và các sản phẩm truyền thông.
Điện tử tiêu dùng
Có thể được sử dụng trong sản xuất điện tử số lượng lớn, nơi thời gian hoạt động của lò nung reflow rất quan trọng.
Bảo trì lò nung reflow
Phù hợp cho hàng dự trữ thay thế được duy trì bởi các nhóm kỹ thuật sản xuất và bảo trì.
Vị trí điển hình trong quy trình SMT
In kem hàn → SPI → Pick and Place → Hàn Reflow → AOI
HELLER 590059 hoạt động trong
giai đoạn hàn reflow.Bước 2: Cung cấp model lò
Cách thức hoạt động
Sau đó, điện năng được cung cấp cho bộ phận sưởi ấm thông qua mạch điều khiển tương ứng.
2. Điện trở tạo ra nhiệt
3. Khí nóng được lưu thông
4. Nhiệt độ được giám sát
5. Bộ điều khiển điều chỉnh sưởi ấm
6. Các bảng mạch lắp ráp đi qua lò
Do đó, hoạt động ổn định của bộ phận sưởi ấm góp phần tạo ra điều kiện hàn nhất quán và sản xuất có thể lặp lại.
Dấu hiệu điển hình của sự cố bộ phận sưởi ấm
| Kiểm tra được đề xuất | Vùng không nóng lên |
|---|---|
| Mạch bộ phận sưởi ấm và nguồn điện | Thời gian làm nóng chậm |
| Đầu ra bộ phận sưởi ấm và luồng không khí | Nhiệt độ giảm dưới tải sản xuất |
| Bộ phận sưởi ấm, quạt gió, bộ điều khiển | Đo mạch hở |
| Bộ phận sưởi ấm | Sưởi ấm không liên tục |
| Đầu nối, dây điện, rơ-le | Nhiệt độ không ổn định |
| Cảm biến, bộ phận sưởi ấm, luồng không khí | Một vùng khác biệt đáng kể |
| Các bộ phận sưởi ấm cụ thể của vùng | Việc thay thế bộ phận sưởi ấm thường nên dựa trên kiểm tra điện thích hợp chứ không chỉ dựa trên các triệu chứng nhiệt độ. |
Cách chọn
Bước 1: Xác nhận số hiệu bộ phận
590059 hay không.Bước 2: Cung cấp model lò
Tránh chỉ cung cấp tên thương hiệu vì các model lò khác nhau có thể sử dụng các bộ phận sưởi ấm khác nhau.
Bước 3: Cung cấp số serial máy
Bước 4: Gửi nhãn bộ phận sưởi ấm
Bước 5: Cung cấp ảnh lắp đặt
Bước 6: Xác nhận dữ liệu điện
Công suất định mức.
594533 cũng nên được xem xét trong quá trình xác minh khả năng tương thích.Bước 8: Xác nhận số lượng
Điều này đặc biệt quan trọng khi bảo trì liên quan đến nhiều vùng sưởi ấm hoặc các cụm bộ phận sưởi ấm được ghép nối.
Thông tin yêu cầu báo giá
Thông tin
| Được đề xuất | Số lượng |
|---|---|
| Bắt buộc | Quốc gia đến |
| Bắt buộc | Quốc gia đến |
| Được đề xuất | Số lượng |
| Được đề xuất | Số lượng |
| Được đề xuất | Số lượng |
| Được đề xuất | Số lượng |
| Bắt buộc | Quốc gia đến |
| Bắt buộc để tính cước vận chuyển | Việc cung cấp thông tin đầy đủ giúp giảm thiểu sai sót khi mua hàng và đẩy nhanh quy trình báo giá. |
Khuyến nghị bảo trì
Theo dõi thời gian làm nóng của lò
Kiểm tra hoạt động của quạt gió
So sánh các vùng lân cận
Giữ sẵn các phụ tùng quan trọng
Ghi lại lịch sử thay thế
Số hiệu bộ phận.
Câu hỏi thường gặp
Q2. Tôi có thể sử dụng 590059 trong bất kỳ lò nung reflow HELLER nào không?
Q3. Mối quan hệ giữa 590059 và 594533 là gì?
Q4. Làm thế nào để tôi biết bộ phận sưởi ấm của mình bị lỗi?
Q5. Cần những thông tin gì để báo giá?
Liên hệ với chúng tôi
Gửi cho chúng tôi:Số hiệu bộ phận.Model lò HELLER.
Số serial máy.
