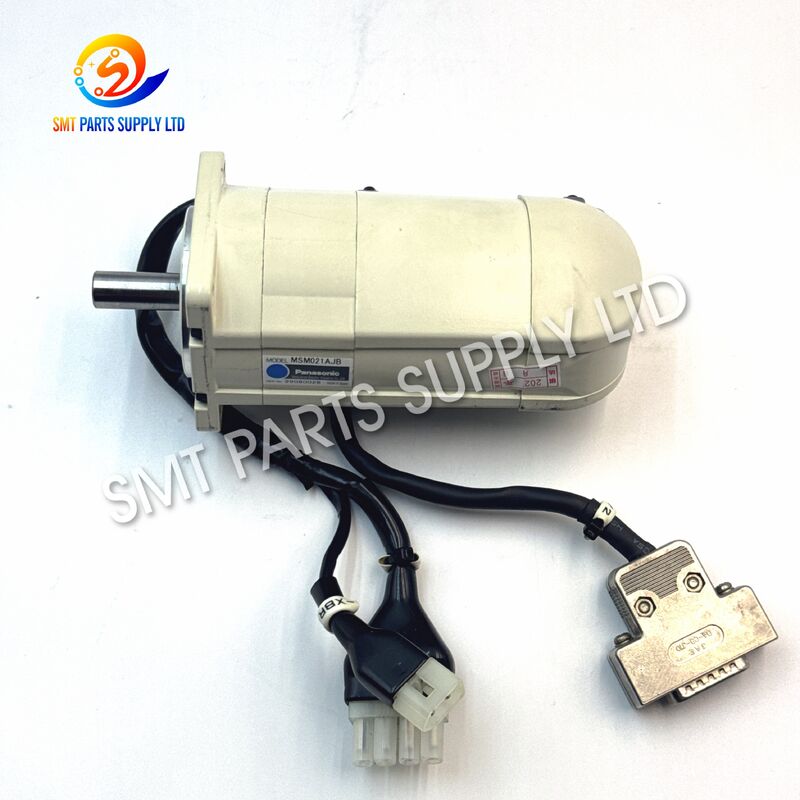

Động cơ servo AC Panasonic MSM021AJB 200W cho hệ thống phân phối HDF

Động cơ servo AC Panasonic MSM021AJB 200W cho hệ thống phân phối HDF

cácĐộng cơ servo xoay chiều Panasonic MSM021AJBlà thành phần điều khiển chuyển động chính xác được sử dụng trong các thiết bị tương thíchHệ thống phân phối HDFvà các thiết bị tự động hóa công nghiệp khác. Nó chuyển đổi các lệnh điện từ bộ điều khiển servo tương thích thành chuyển động quay được điều khiển, cho phép trục máy thực hiện định vị, tăng tốc, giảm tốc và các chuyển động sản xuất lặp đi lặp lại một cách chính xác.

MSM021AJB thuộc dòng động cơ MSM021A của Panasonic. Dữ liệu được công bố cho các biến thể MSM021A xác định họ này là mộtNền tảng động cơ servo AC loại 200W, 100V sử dụng bộ mã hóa gia tăng 2500 p/r. Panasonic cũng liệt kê các sản phẩm thuộc dòng MSM021 trong số các sản phẩm động cơ servo cũ đã ngừng sản xuất, điều này khiến việc xác minh đúng mẫu máy trở nên đặc biệt quan trọng khi tìm nguồn cung ứng thay thế bảo trì.

Đối với hệ thống phân phối HDF hiện có, việc chọn mô tơ servo chính xác sẽ giúp duy trì giao diện cơ học ban đầu, sắp xếp phản hồi và hiệu suất điều khiển chuyển động. Người mua nên luôn luôn so sánh đầy đủMSM021AJBmodel, trục, cấu hình đầu nối, kích thước lắp đặt và trình điều khiển servo được lắp đặt trước khi thay thế.

Gây ra

Động cơ servo được sử dụng trong hệ thống phân phối hoạt động thông qua các chu kỳ tăng tốc, định vị, dừng và quay trở lại lặp đi lặp lại. Hoạt động lâu dài, ứng suất cơ học, nhiễm bẩn hoặc hao mòn bộ phận liên quan cuối cùng có thể gây ra hiệu suất trục không ổn định.

Những lý do điển hình để kiểm tra hoặc thay thế động cơ MSM021AJB bao gồm:

Sự cố liên quan đến động cơ không nên được chẩn đoán tự động chỉ từ lỗi định vị. Các triệu chứng tương tự cũng có thể bắt nguồn từ bộ điều khiển servo, cáp bộ mã hóa, cáp động cơ, khớp nối, vít bi, ray dẫn hướng hoặc các thông số điều khiển máy.

Giải pháp

Khi máy phân phối phát triển chuyển động trục bất thường, kỹ thuật viên nên kiểm tra toàn bộ hệ thống servo trước khi thay thế từng bộ phận riêng lẻ.

Một quy trình bảo trì thực tế bao gồm:

1. Ghi lại cảnh báo servo.
Kiểm tra màn hình hiển thị của máy hoặc bộ khuếch đại servo và ghi lại mã cảnh báo chính xác trước khi ngắt kết nối động cơ.

2. Kiểm tra chuyển động cơ học.
Đảm bảo trục được kết nối, vít bi, khớp nối, ổ trục hoặc cơ cấu truyền động chuyển động mà không có lực cản bất thường.

3. Kiểm tra cáp và đầu nối.
Các đầu nối lỏng lẻo, bị nhiễm bẩn, bị hỏng hoặc bị hỏng có thể làm gián đoạn phản hồi nguồn hoặc bộ mã hóa.

4. Kiểm tra động cơ hiện có.
Kiểm tra trục, vỏ, đầu nối, tiếng ồn của ổ trục, khả năng chống quay và các hư hỏng có thể nhìn thấy.

5. Xác nhận số model đầy đủ.
Sử dụngMSM021AJB, không chỉ đơn giản là "động cơ Panasonic 200W" khi yêu cầu thay thế.

6. So sánh giao diện cơ học.
Xác minh kích thước trục, lắp mặt bích, hướng đầu nối và bố trí cáp.

7. Xác nhận tính tương thích của trình điều khiển servo.
Tài liệu của Panasonic nhấn mạnh rằng động cơ và trình điều khiển servo phải được sử dụng kết hợp tương thích.

Việc khớp mô hình chính xác sẽ giảm thiểu những thay đổi về lắp đặt và giúp khôi phục hệ thống chuyển động ban đầu một cách hiệu quả.

Thông số kỹ thuật

Thông số kỹ thuật sản phẩm chính

Danh sách đã xuất bản cho một số biến thể MSM021A xác định nhất quán dòng này là thông số kỹ thuật của bộ mã hóa gia tăng 200W, 100V và 2500 p/r. Cần kiểm tra cấu trúc phụ thuộc hậu tố chính xác của MSM021AJB với động cơ ban đầu trước khi lắp đặt.

Yêu cầu nhận dạng mô hình

So sánh dòng MSM liên quan

Các dòng động cơ MSM khác nhau có thể trông giống nhau nhưng không được coi là có thể thay thế trực tiếp cho nhau.

Do đó, chỉ riêng công suất động cơ là không đủ để lựa chọn thay thế. Tài liệu của Panasonic phân biệt các dòng động cơ theo điện áp, đầu ra, thông số kỹ thuật của bộ mã hóa và trình điều khiển tương thích.

Ứng dụng

Panasonic MSM021AJB phù hợp với thiết bị phân phối HDF tương thích, nơi cần có chuyển động quay được kiểm soát.

Truyền động trục phân phối

Động cơ có thể cung cấp chuyển động được điều khiển cho trục máy nhằm định vị các cơ cấu liên quan đến phân phối trong các chuỗi sản xuất đã được lập trình.

Định vị chính xác

Phản hồi của bộ mã hóa cho phép hệ thống điều khiển servo giám sát liên tục chuyển động của động cơ và điều chỉnh trục theo vị trí được lệnh.

Tự động hóa lặp đi lặp lại

Thiết bị phân phối thường thực hiện hàng nghìn động tác lặp đi lặp lại. Điều khiển servo phù hợp cho các ứng dụng yêu cầu định vị khởi động, tăng tốc, dừng và quay trở lại nhất quán.

Sửa chữa máy

MSM021AJB có thể được sử dụng khi thay thế động cơ hiện có có cùng thông số kỹ thuật trong thiết bị tương thích.

Bảo trì phòng ngừa

Các nhà máy sản xuất vận hành các hệ thống tự động hóa cũ hơn có thể giữ lại các động cơ servo dành riêng cho từng mẫu máy làm kho bảo trì để giảm thời gian ngừng hoạt động do lỗi linh kiện.

Hỗ trợ thiết bị kế thừa

Panasonic xác định các sản phẩm servo dòng MSM021 là các sản phẩm cũ đã ngừng sản xuất. Do đó, các bộ phận thay thế được xác định chính xác có thể có giá trị cho việc bảo trì máy móc sản xuất hiện có.

Nó hoạt động như thế nào

MSM021AJB hoạt động như một phần của hệ thống servo vòng kín.

Bộ điều khiển máy → Trình điều khiển servo → Động cơ MSM021AJB → Trục cơ khí → Phản hồi bộ mã hóa

Bước 1: Lệnh chuyển động

Bộ điều khiển máy gửi lệnh vị trí hoặc chuyển động theo chương trình phân phối.

Bước 2: Điều khiển trình điều khiển servo

Bộ khuếch đại servo xử lý lệnh và điều chỉnh nguồn điện cung cấp cho động cơ.

Bước 3: Xoay động cơ

MSM021AJB chuyển đổi tín hiệu điều khiển điện thành chuyển động quay được điều khiển.

Bước 4: Truyền cơ khí

Trục truyền chuyển động thông qua khớp nối, ròng rọc, vít bi hoặc bộ phận truyền động cơ học khác.

Bước 5: Phản hồi của bộ mã hóa

Bộ mã hóa đo chuyển động của động cơ và trả về phản hồi cho hệ thống điều khiển servo.

Bước 6: Tự động sửa

Hệ thống servo liên tục so sánh chuyển động được điều khiển với phản hồi thực tế và điều chỉnh phản hồi của động cơ khi được yêu cầu.

Nguyên lý vòng kín này cung cấp khả năng định vị được kiểm soát nhiều hơn so với động cơ tiêu chuẩn hoạt động không có phản hồi.

Tại sao việc sửa chuyển động servo lại quan trọng

Chuyển động servo ổn định đặc biệt quan trọng trong quy trình phân phối tự động vì chuyển động trục không nhất quán có thể ảnh hưởng đến độ lặp lại của máy.

Do đó, động cơ thay thế cần phải phù hợp cả hệ thống điều khiển điện và kết cấu máy cơ khí.

Cách chọn

1. Xác nhận MSM021AJB

Mã sản phẩm hoàn chỉnh phải là tài liệu tham khảo lựa chọn đầu tiên.

Tránh chỉ đặt hàng bằng cách:

• 200W
• Động cơ servo Panasonic
• động cơ MSM
• Động cơ HDF

Mã đầy đủMSM021AJBcung cấp một tài liệu tham khảo tìm nguồn cung ứng chính xác hơn nhiều.

2. Kiểm tra bảng tên gốc

Cung cấp một bức ảnh rõ ràng về nhãn động cơ ban đầu. Điều này giúp xác minh mô hình chính xác và giảm sai sót khi đặt hàng.

3. Xác nhận trình điều khiển servo

Khả năng tương thích của động cơ và trình điều khiển là điều cần thiết. Hướng dẫn sử dụng servo của Panasonic hướng dẫn cụ thể người dùng xác minh dòng động cơ, công suất định mức, thông số điện áp, thông số bộ mã hóa và tổ hợp trình điều khiển được chỉ định.

4. So sánh trục

Kiểm tra:

• Đường kính trục
• Chiều dài trục
• Rãnh then
• Giao diện khớp nối
• Tình trạng cơ khí

5. So sánh kích thước lắp đặt

Xác minh:

• Kích thước mặt bích
• Vị trí lỗ lắp
• Đường kính định vị
• Kích thước cơ thể
• Giải phóng mặt bằng lắp đặt

6. So sánh các đầu nối

Kiểm tra cả đầu nối nguồn và phản hồi với động cơ hiện có.

7. Xác nhận máy HDF

Nếu có thể, hãy cung cấp model máy phân phối HDF và vị trí lắp đặt.

Thông tin được đề xuất để báo giá

Để kiểm tra và báo giá mẫu nhanh hơn, vui lòng cung cấp:

Việc cung cấp những chi tiết này có thể làm giảm đáng kể các lỗi tương thích.

Bảo trì và lắp đặt

Trước khi lắp đặt, hãy ngắt nguồn điện của máy theo quy trình an toàn của nhà sản xuất thiết bị.

Kiểm tra động cơ thay thế xem có bị hư hỏng khi vận chuyển không và xác nhận số kiểu máy trước khi lắp.

Không đập vào trục động cơ hoặc ép khớp nối vào vị trí. Tác động cơ học quá mức có thể làm hỏng vòng bi chính xác hoặc các bộ phận phản hồi.

Kiểm tra cơ cấu dẫn động xem có điện trở bất thường hay không trước khi kết nối động cơ thay thế. Việc lắp đặt động cơ mới trên trục cơ khí bị kẹt có thể làm quá tải hệ thống servo.

Kiểm tra cẩn thận cáp động cơ và bộ mã hóa. Sự cố về cáp có thể gây ra các triệu chứng tương tự như hỏng động cơ.

Sau khi lắp đặt, hãy kiểm tra quá trình khởi động máy, cảnh báo servo, hướng trục, độ ổn định chuyển động và hiệu suất định vị trước khi đưa thiết bị trở lại sản xuất bình thường.

Câu hỏi thường gặp

Q1. Panasonic MSM021AJB dùng để làm gì?

MSM021AJB là động cơ servo AC được sử dụng để điều khiển chuyển động chính xác trong các thiết bị tự động hóa công nghiệp tương thích, bao gồm cả hệ thống phân phối HDF. Nó điều khiển một trục cơ học trong khi phản hồi của bộ mã hóa hỗ trợ việc định vị được kiểm soát và chuyển động lặp lại.

Q2. MSM021AJB có phải là động cơ servo 200W không?

MSM021AJB thuộc dòng động cơ MSM021A của Panasonic. Thông số kỹ thuật đã công bố cho các biến thể MSM021A xác định dòng này là 200W và 100V với bộ mã hóa gia tăng 2500 p/r. Chi tiết hậu tố chính xác vẫn cần được xác minh.

Q3. Động cơ Panasonic 200W khác có thể thay thế MSM021AJB không?

Không tự động. Động cơ có cùng mức công suất có thể sử dụng các loại điện áp, bộ mã hóa, trục, đầu nối hoặc trình điều khiển servo tương thích khác nhau. Xác nhận mô hình hoàn chỉnh và cấu hình cơ khí trước khi thay thế.

Q4. Tôi nên cung cấp những gì trước khi đặt hàng?

Vui lòng cung cấp mẫu MSM021AJB hoàn chỉnh, số lượng yêu cầu, ảnh bảng tên động cơ, ảnh trục và đầu nối, mẫu máy HDF và mẫu trình điều khiển servo bất cứ khi nào có sẵn.

Q5. Tại sao trình điều khiển servo cũng cần được kiểm tra?

Trình điều khiển cung cấp và điều khiển động cơ trong khi xử lý phản hồi của bộ mã hóa. Tài liệu của Panasonic yêu cầu sự kết hợp giữa động cơ và trình điều khiển tương thích, do đó việc ghép nối không chính xác có thể dẫn đến cảnh báo, hoạt động kém hoặc không tương thích.

Liên hệ với chúng tôi

Đang tìm kiếm mộtĐộng cơ servo AC Panasonic MSM021AJB 200W cho hệ thống phân phối HDF?

Gửi cho chúng tôiModel động cơ, số lượng yêu cầu, Model máy, Model trình điều khiển servo và ảnh rõ ràng về nhãn động cơ và đầu nối ban đầu. Chúng tôi có thể giúp xác nhận cấu hình cần thiết trước khi báo giá.

Chúng tôi cung cấp động cơ servo và phụ tùng tự động hóa công nghiệp để bảo trì, thay thế thiết bị và hỗ trợ dây chuyền sản xuất.

Liên hệ với chúng tôi để biết tình trạng sẵn có hiện tại, báo giá, thời gian giao hàng, xác nhận kỹ thuật và các tùy chọn vận chuyển quốc tế.
