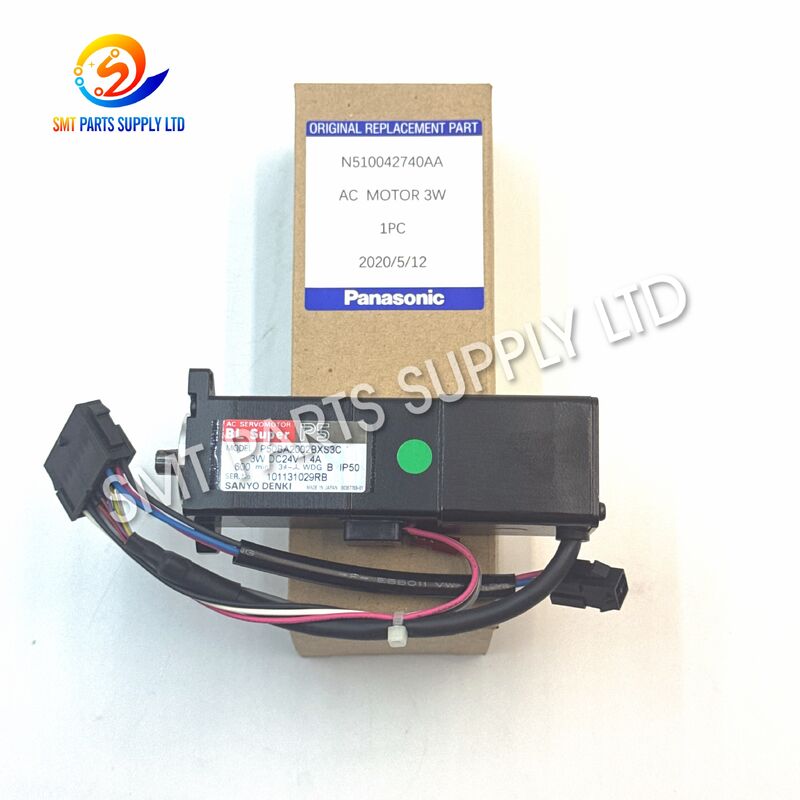

Động cơ góc 3W Panasonic N510042740AA SANYO DENKI P50BA2002BXS3C cho CM402 CM602

Động cơ góc 3W Panasonic N510042740AA SANYO DENKI P50BA2002BXS3C cho CM402 CM602

cácĐộng cơ Panasonic N510042740AA KXF0DGEAA00 3W, được xác định bằng mô hình SANYO DENKIP50BA2002BXS3C, là một bộ phận chuyển động chính xác nhỏ gọn được thiết kế cho cấu hình máy định vị Panasonic CM402 và CM602 SMT tương thích. Nó được sử dụng khi cần có khả năng xoay được kiểm soát đáng tin cậy và định vị lặp lại trong quá trình lắp ráp PCB tự động.

Khi máy SMT hoạt động ở tốc độ chu kỳ cao, ngay cả một động cơ nhỏ cũng có thể đóng vai trò quan trọng trong việc duy trì chuyển động cơ học trơn tru. Động cơ bị mòn hoặc không ổn định có thể góp phần gây ra hiện tượng quay bất thường, định vị không nhất quán, báo động chuyển động, tăng tần suất bảo trì hoặc ngừng sản xuất ngoài dự kiến.

Để mua thiết bị thay thế, phương pháp nhận dạng an toàn nhất là xác minh nhãn động cơ gốc và khớp với các tài liệu tham khảo có sẵn:N510042740AA,KXF0DGEAA00, VàP50BA2002BXS3C. Người mua cũng nên xác nhận kiểu máy, vị trí lắp đặt, cấu hình đầu nối và hình dáng động cơ trước khi đặt hàng.

Động cơ này phù hợp cho các nhà máy SMT, công ty bảo trì thiết bị, nhà sản xuất EMS, cơ sở sản xuất điện tử và nhà phân phối phụ tùng yêu cầu linh kiện thay thế máy dòng CM đáng tin cậy.

Gây ra

Tại sao động cơ SMT cần thay thế?

Máy định vị SMT thực hiện các chuyển động cơ học tốc độ cao liên tục trong suốt quá trình sản xuất. Động cơ liên tục tăng tốc, dừng, xoay và định vị các cơ cấu được kết nối theo lệnh của máy. Theo thời gian, điều kiện vận hành có thể ảnh hưởng đến hiệu suất của động cơ.

Những lý do phổ biến để kiểm tra hoặc thay thế bao gồm:

Dấu hiệu cảnh báo điển hình

Nhân viên bảo trì có thể nhận thấy:

• Chuyển động cơ bất thường hoặc không liên tục.
• Tiếng ồn cơ học bất thường.
• Phản ứng chuyển động bị trì hoãn.
• Báo động máy liên quan đến định vị.
• Xoay không đều.
• Rung động quá mức.
• Sự dừng lại bất ngờ.
• Tăng nhiệt độ hoạt động.
• Lỗi chuyển động lặp đi lặp lại sau khi khởi động lại máy.

Những triệu chứng này không phải lúc nào cũng có nghĩa là động cơ bị lỗi. Đầu nối, cáp, tải cơ học, mạch truyền động, cấu trúc lắp đặt và hệ thống điều khiển máy cũng cần được kiểm tra.

Giải pháp

Khi kiểm tra xác nhận rằng động cơ ban đầu cần được thay thế, việc chọn đúng bộ phận phù hợp là rất quan trọng để duy trì độ tin cậy của máy.

Đối với sản phẩm này, hãy xác minh các số nhận dạng sau:

Việc thay thế chính xác phải phù hợp với thông số kỹ thuật của động cơ ban đầu thay vì chỉ được lựa chọn dựa trên hình thức bên ngoài.

Quy trình xác minh được đề xuất

Bước 1:Kiểm tra model máy.

Bước 2:Đọc nhãn động cơ ban đầu.

Bước 3:Xác nhận N510042740AA hoặc KXF0DGEAA00.

Bước 4:Xác minh P50BA2002BXS3C.

Bước 5:Xác nhận xếp hạng 3W.

Bước 6:So sánh cách bố trí đầu nối và cáp.

Bước 7:So sánh kích thước lắp đặt và cấu hình trục.

Bước 8:Xác nhận vị trí lắp đặt chính xác trước khi mua.

Quá trình này làm giảm nguy cơ đặt sai động cơ và giúp rút ngắn thời gian bảo trì máy.

Thông số kỹ thuật

Bảng nhận dạng sản phẩm

So sánh động cơ liên quan

Thiết bị định vị dòng CM có thể chứa các động cơ khác nhau với các chức năng và xếp hạng công suất khác nhau. Ngoại hình tương tự không có nghĩa là có thể thay thế trực tiếp.

Quan trọng

Các động cơ khác nhau có thể khác nhau ở:

• Công suất đầu ra.
• Kích thước thân động cơ.
• Thiết kế trục.
• Kiểu kết nối.
• Chiều dài cáp.
• Điểm gắn kết.
• Đặc điểm xoay.
• Vị trí lắp đặt máy.

Vì lý do này,N510042740AA nên được đặt hàng theo số bộ phận ban đầu và kiểu động cơ.

Ứng dụng

Máy SMT Panasonic CM402

CM402 được thiết kế để đặt linh kiện điện tử tự động và sử dụng nhiều linh kiện cơ và điện chính xác để hoàn thành chuyển động phối hợp.

Động cơ N510042740AA có thể được sử dụng trong các cấu hình CM402 tương thích trong đó nhận dạng động cơ ban đầu tương ứng với số bộ phận và kiểu máy này.

Máy SMT Panasonic CM602

Động cơ cũng thường được sử dụng làm thành phần thay thế cho cấu hình máy CM602 tương thích.

Vì thiết bị CM602 chứa các động cơ khác nhau ở các vị trí khác nhau nên bạn phải luôn kiểm tra nhãn gốc trước khi đặt hàng.

Bảo trì dây chuyền sản xuất SMT

Động cơ này phù hợp cho các đội bảo trì làm việc với:

Ứng dụng công nghiệp điển hình

Động cơ này có thể hỗ trợ các yêu cầu bảo trì trong các cơ sở sản xuất phục vụ:

• Điện tử tiêu dùng.
• Điện tử ô tô.
• Thiết bị truyền thông.
• Hệ thống điều khiển công nghiệp.
• Điện tử công suất.
• Sản phẩm LED.
• Phần cứng máy tính.
• Đồ điện tử gia dụng.
• Sản xuất thiết bị điện tử y tế.
• Hợp đồng sản xuất EMS.

Đối với các nhà máy chạy nhiều máy CM402 hoặc CM602, việc duy trì các động cơ dự phòng được xác định chính xác có thể giúp giảm tình trạng gián đoạn sản xuất.

Nó hoạt động như thế nào

Động cơ P50BA2002BXS3C chuyển đổi tín hiệu điều khiển điện thành chuyển động cơ học được điều khiển.

Một trình tự vận hành được đơn giản hóa là:

Lệnh máy → Điều khiển động cơ → Xoay động cơ → Chuyển động cơ học → Hoàn thành vị trí

1. Lệnh máy

Hệ thống điều khiển thiết bị SMT xác định chuyển động cần thiết trong chuỗi sản xuất được lập trình.

2. Tín hiệu điều khiển động cơ

Máy sẽ gửi tín hiệu điều khiển tương ứng thông qua hệ thống truyền động và điều khiển liên quan.

3. Động cơ quay

Động cơ phản ứng bằng cách tạo ra chuyển động quay có kiểm soát.

4. Truyền cơ khí

Động cơ truyền chuyển động đến cụm cơ khí được kết nối.

5. Định vị

Cơ cấu đạt đến vị trí cần thiết và hoàn thành chuyển động đã được lập trình.

Quá trình này lặp đi lặp lại liên tục trong quá trình sản xuất SMT thông thường.

Tại sao hiệu suất động cơ ổn định lại quan trọng

Thiết bị SMT phụ thuộc vào chuyển động đồng bộ và lặp lại. Hiệu suất động cơ không ổn định có thể ảnh hưởng đến hiệu suất máy và tần suất bảo trì.

Do đó, động cơ nên được coi là một phụ tùng thay thế có độ chính xác quan trọng thay vì chỉ được lựa chọn theo giá cả.

Cách chọn

1. Xác nhận số phần chính

Tài liệu tham khảo quan trọng nhất là:

N510042740AA

Sử dụng số này trước tiên khi so sánh động cơ thay thế.

2. Xác nhận số tham chiếu

Đồng thời kiểm tra:

KXF0DGEAA00

Tài liệu tham khảo này có thể xuất hiện trong hồ sơ máy, cơ sở dữ liệu nhà cung cấp hoặc thông tin bảo trì cũ hơn.

3. Xác nhận mẫu động cơ

Mô hình động cơ phải phù hợp:

SANYO DENKI P50BA2002BXS3C

4. Xác nhận xếp hạng sức mạnh

Sản lượng định mức là:

3W

Không thay thế một động cơ khác chỉ vì kích thước bên ngoài trông giống nhau.

5. Xác nhận Model máy

Thiết bị tương thích điển hình:

• CM402.
• CM602.

Tuy nhiên, chỉ riêng model máy là chưa đủ vì một máy có thể sử dụng nhiều thông số kỹ thuật động cơ khác nhau.

6. Kiểm tra đầu nối

So sánh:

• Hình dạng đầu nối.
• Cấu hình chân.
• Hướng cáp.
• Chiều dài cáp.
• Vị trí đầu nối.

7. So sánh các chi tiết cơ khí

Kiểm tra:

• Hình dạng trục.
• Kích thước động cơ.
• Điểm gắn kết.
• Vị trí khung.
• Hướng đầu ra của cáp.

8. Cung cấp ảnh để xác nhận

Nếu khả năng tương thích không chắc chắn, hãy cung cấp:

Model máy + Mã bộ phận + Ảnh nhãn động cơ + Ảnh đầu nối + Số lượng yêu cầu

Điều này cải thiện đáng kể hiệu quả xác nhận báo giá và khả năng tương thích.

Danh sách kiểm tra đặt hàng

Việc cung cấp thông tin đầy đủ giúp nhà cung cấp phản hồi nhanh chóng và chính xác hơn.

Khuyến nghị bảo trì

Trước khi thay thế động cơ, hãy kiểm tra toàn bộ hệ thống chuyển động.

Kiểm tra đầu nối

Đảm bảo đầu nối được lắp đúng vị trí và không bị nhiễm bẩn hoặc hư hỏng nhìn thấy được.

Kiểm tra cáp

Kiểm tra các vết cắt, dập, hư hỏng do uốn cong hoặc các thiết bị đầu cuối bị lỏng.

Kiểm tra độ bền cơ học

Động cơ có thể xuất hiện yếu nếu cơ cấu được kết nối bị ràng buộc hoặc chịu tải quá mức.

Kiểm tra lắp đặt

Vít lỏng hoặc căn chỉnh không chính xác có thể ảnh hưởng đến chuyển động của máy.

Kiểm tra hệ thống ổ đĩa liên quan

Nếu động cơ không nhận được lệnh chính xác, chỉ thay thế động cơ có thể không giải quyết được vấn đề.

Ghi lại cảnh báo máy

Mã lỗi và lịch sử bảo trì có thể giúp xác định xem động cơ có phải là nguồn lỗi thực sự hay không.

Khuyến nghị lưu trữ

Đối với hàng tồn kho dự phòng, động cơ phải được bảo quản trong môi trường sạch sẽ và khô ráo.

Các phương pháp được đề xuất bao gồm:

• Tránh xa độ ẩm.
• Bảo vệ đầu nối.
• Tránh áp lực lớn lên cáp.
• Tránh tác động cơ học.
• Giữ động cơ được dán nhãn đúng cách.
• Bảo quản tránh xa môi trường ăn mòn.
• Sử dụng bao bì bảo vệ phù hợp.

Một nhãn kho hữu ích là:

N510042740AA / KXF0DGEAA00 / P50BA2002BXS3C / 3W / CM402 CM602

Điều này giúp tránh trộn lẫn động cơ với các phụ tùng thay thế tương tự về mặt hình ảnh khác.

Câu hỏi thường gặp

Q1: Nhận dạng đầy đủ của động cơ này là gì?

Mã sản phẩm chính của Panasonic là N510042740AA, với số tham chiếu KXF0DGEAA00. Mẫu động cơ SANYO DENKI tương ứng là P50BA2002BXS3C, công suất định mức 3W.

Câu 2: Động cơ này có phù hợp với máy CM402 và CM602 không?

Nó được sử dụng trong cấu hình CM402 và CM602 tương thích. Vì những máy này chứa nhiều loại động cơ nên hãy xác nhận số bộ phận ban đầu, nhãn động cơ, đầu nối và vị trí lắp đặt trước khi đặt hàng.

Câu hỏi 3: Tôi có thể thay thế một động cơ dòng CM khác bằng động cơ 3W này không?

Một sự thay thế không nên chỉ được lựa chọn theo hình thức bên ngoài. Các động cơ dòng CM khác nhau có thể có mức công suất, kích thước cơ học, đầu nối, trục và ứng dụng khác nhau. Luôn phù hợp với đặc điểm kỹ thuật ban đầu.

Q4: Tôi nên gửi thông tin gì để báo giá?

Vui lòng cung cấp kiểu máy, N510042740AA hoặc số bộ phận gốc, số lượng yêu cầu, quốc gia đích và ảnh rõ ràng về nhãn và đầu nối động cơ gốc.

Câu 5: Cần kiểm tra những gì nếu máy vẫn có báo động sau khi thay thế động cơ?

Kiểm tra đầu nối động cơ, cáp, cơ cấu cơ khí liên quan, mạch điều khiển, vị trí lắp đặt và các bộ phận truyền động máy liên quan. Báo động chuyển động có thể có một số nguyên nhân.

Liên hệ với chúng tôi

đang tìm kiếmĐộng cơ Panasonic N510042740AA KXF0DGEAA00 SANYO DENKI P50BA2002BXS3C 3Wcho thiết bị CM402 hay CM602?

Gửi cho chúng tôi các thông tin sau để báo giá nhanh hơn và xác nhận khả năng tương thích:

Model máy + mã bộ phận + số lượng yêu cầu + ảnh động cơ gốc + ảnh nhãn động cơ.

Chúng tôi có thể hỗ trợ nhận dạng bộ phận, khớp động cơ, báo giá, đóng gói và vận chuyển quốc tế cho các yêu cầu bảo trì SMT.

Chúng tôi cũng cung cấp nhiều loại phụ tùng máy SMT, bao gồm động cơ, bộ điều khiển, bộ cấp liệu, bộ phận cấp liệu, vòi phun, cảm biến, xi lanh, dây đai, bảng mạch và các bộ phận thay thế khác.

Gửi yêu cầu của bạn để biết giá hiện tại, tình trạng sẵn có và xác nhận số bộ phận.
