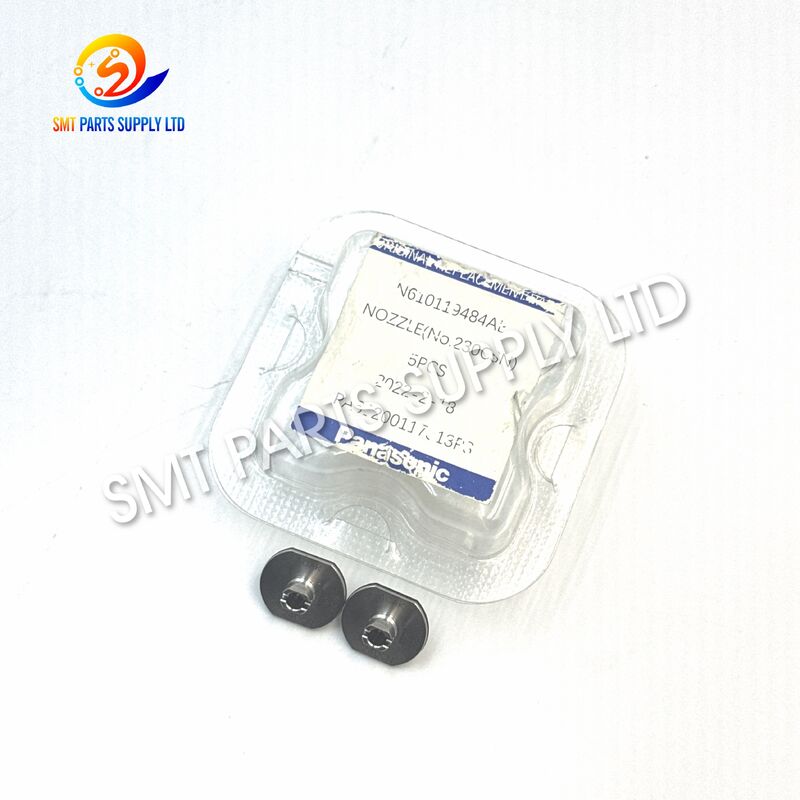

Vòi phun Panasonic N610119484AB 230CSN cho máy CM402 CM602 NPM SMT

cácĐầu phun Panasonic N610119484AB 230CSNlà thành phần thay thế chính xác được sử dụng trong các hệ thống định vị Panasonic CM402, CM602 và NPM SMT tương thích. Được lắp đặt trên đầu vị trí, vòi phun hoạt động với hệ thống chân không của máy để lấy các linh kiện điện tử từ bộ cấp liệu, vận chuyển chúng một cách chính xác và nhả chúng lên PCB tại vị trí lắp được lập trình.

Vòi phun ảnh hưởng trực tiếp đến độ ổn định của quá trình lấy hàng, độ chính xác của vị trí, xử lý thành phần và tính liên tục của quá trình sản xuất. Khi đầu vòi bị mòn, nhiễm bẩn, hư hỏng hoặc bị tắc, máy có thể gặp lỗi nạp, rơi linh kiện, chân không không ổn định hoặc lỗi vị trí.

N610119484AB 230CSN phù hợp cho các ứng dụng thay thế và bảo trì định kỳ trong đó loại vòi phun được chỉ định phù hợp với yêu cầu về cấu hình và thành phần máy.

Mô tả sản phẩm hoàn chỉnh

Vòi phun vị trí 230CSN SMT N610119484AB cho Panasonic CM402 CM602 NPM

Tổng quan về sản phẩm

cácĐầu phun Panasonic N610119484AB 230CSNlà phụ tùng máy SMT được phát triển cho máy Panasonic tương thíchThiết bị định vị CM402, CM602 và NPM. Là một bộ phận quan trọng của đầu định vị, vòi phun cung cấp giao diện vật lý giữa hệ thống chân không của máy và bộ phận điện tử được xử lý.

Trong chu kỳ đặt SMT, vòi phun tiếp cận vị trí lấy của bộ nạp, sử dụng áp suất chân không để giữ thành phần, chuyển nó qua quá trình nhận dạng và định vị, rồi nhả nó một cách chính xác vào PCB. Do đó, điều kiện vòi phun nhất quán là điều cần thiết để máy hoạt động ổn định.

Vòi phun 230CSN thường được chọn để thay thế khi vòi phun hiện tại có biểu hiện mòn, biến dạng, nhiễm bẩn, mất ổn định chân không hoặc không nhất quán trong quá trình thu gom. Nó cũng có thể được dự trữ dưới dạng dự phòng bảo trì phòng ngừa cho các dây chuyền sản xuất sử dụng thiết bị CM và NPM tương thích.

Trước khi đặt hàng, người dùng nên xác nhậnsố phần N610119484AB, loại vòi phun230CSN, model máy, cấu hình đầu vị trí và các yêu cầu ứng dụng.

Gây ra

Vòi phun định vị SMT hoạt động liên tục dưới chuyển động cơ học lặp đi lặp lại và đạp xe chân không. Sau khi kéo dài thời gian sản xuất, một số điều kiện có thể làm giảm hiệu suất của vòi phun.

Vì vòi phun tiếp xúc trực tiếp hoặc giữ linh kiện điện tử nên ngay cả những hư hỏng hoặc nhiễm bẩn nhỏ trên bề mặt cũng có thể ảnh hưởng đến sự ổn định trong sản xuất.

Vòi phun bị mòn không phải lúc nào cũng có thể dừng máy hoàn toàn. Trong nhiều trường hợp, các dấu hiệu đầu tiên xuất hiện là lỗi lấy hàng ngày càng tăng, thử lại nhiều lần, các thành phần bị rơi hoặc kết quả sắp xếp không nhất quán.

Giải pháp

Việc thay thế vòi phun bị mòn hoặc hư hỏng bằng thông số kỹ thuật chính xác có thể giúp khôi phục hiệu suất xử lý bộ phận bình thường.

cácĐầu phun N610119484AB 230CSNdành cho thiết bị định vị tương thích của Panasonic yêu cầu thông số kỹ thuật vòi phun này. Khi được chọn và cài đặt đúng cách, nó hỗ trợ:

• Xe hút chân không ổn định
• Xử lý thành phần nhất quán
• Chuyển động vị trí chính xác
• Phát hành thành phần trơn tru
• Giảm sự gián đoạn sản xuất liên quan đến xe bán tải
• Thay thế vòi phun đáng tin cậy trong quá trình bảo trì phòng ngừa

Để có kết quả tốt nhất, việc thay thế vòi phun nên được kết hợp với việc kiểm tra hệ thống chân không, giá đỡ vòi phun, trục, bộ lọc, các bộ phận đầu liên quan và vị trí nạp của bộ nạp.

Nếu lỗi lấy mẫu lặp lại sau khi thay vòi phun, kỹ thuật viên cũng nên kiểm tra áp suất chân không, hiệu chỉnh đầu, tình trạng bộ nạp, bao bì linh kiện và cài đặt nhận dạng tầm nhìn.

Thông số kỹ thuật

Tham khảo máy tương thích

Khả năng tương thích phải được xác định bởisố bộ phận và cấu hình máy, thay vì chỉ tên dòng máy.

Các đầu vị trí khác nhau có thể sử dụng các loại vòi phun khác nhau ngay cả trong cùng một dòng máy.

Ứng dụng

Đầu phun N610119484AB 230CSN có thể được sử dụng trong các môi trường sản xuất SMT khác nhau, nơi lắp đặt các máy định vị tương thích của Panasonic.

Sản xuất lắp ráp PCB

Thích hợp cho dây chuyền sản xuất lắp ráp linh kiện điện tử lên bảng mạch in. Vòi phun hỗ trợ quá trình lấy và đặt giữa bộ nạp và PCB.

Bảo trì máy SMT

Một vòi phun bị mòn có thể được thay thế trong quá trình bảo trì máy theo lịch trình để giảm nguy cơ xảy ra lỗi nạp không mong muốn.

Thay thế sau khi vòi phun bị hư hỏng

Nếu vòi phun bị hỏng do va chạm, tiếp xúc thành phần bất thường, thiết lập không chính xác hoặc sử dụng lâu dài, việc thay thế có thể giúp khôi phục hiệu suất xử lý ổn định.

Kho phụ tùng phòng ngừa

Các nhà máy vận hành nhiều máy CM402, CM602 hoặc NPM thường dự trữ các loại đầu phun được sử dụng thường xuyên để giảm thời gian chờ bảo trì.

Sản xuất điện tử

Các ứng dụng điển hình có thể bao gồm dây chuyền lắp ráp SMT phục vụ:

Nó hoạt động như thế nào

Đầu phun SMT hoạt động như một phần của hệ thống chân không đầu vị trí của máy.

1. Định vị vòi phun

Máy di chuyển đầu định vị về phía vị trí lấy khay nạp đã được lập trình.

2. Nhận linh kiện

Đầu phun tiếp xúc hoặc tiếp cận bộ phận theo cài đặt của máy. Áp suất chân không được áp dụng thông qua vòi phun.

Lực chân không giữ chặt bộ phận vào đầu vòi phun.

3. Chuyển thành phần

Đầu vị trí di chuyển bộ phận ra khỏi bộ nạp và hướng tới khu vực kiểm tra hoặc bố trí.

4. Công nhận và sửa chữa

Tùy thuộc vào cấu hình máy và loại thành phần, hệ thống thị giác máy sẽ xác định vị trí và hướng của thành phần. Những điều chỉnh vị trí cần thiết sẽ được tính toán tự động.

5. Vị trí PCB

Vòi phun di chuyển đến tọa độ lắp đặt PCB đã được lập trình.

Máy điều khiển X, Y, Z và định vị quay theo chương trình sắp xếp.

6. Phát hành thành phần

Chân không được giải phóng hoặc thay đổi theo trình tự vận hành của máy, cho phép đặt linh kiện lên miếng dán hàn ở vị trí yêu cầu.

Quá trình này có thể lặp lại hàng nghìn lần trong quá trình sản xuất, điều này khiến tình trạng vòi phun đặc biệt quan trọng đối với hoạt động ổn định của SMT.

Tại sao tình trạng vòi phun lại quan trọng

Đầu phun tương đối nhỏ so với các bộ phận khác của máy SMT, nhưng nó ảnh hưởng trực tiếp đến chất lượng sản xuất.

Việc thay thế sớm vòi phun có vấn đề có thể giúp tránh việc dừng máy không cần thiết và lặp lại lỗi vị trí.

Ưu điểm sản phẩm

Ứng dụng SMT chính xác

Được thiết kế để lấy và đặt linh kiện chính xác trong thiết bị sản xuất SMT tương thích.

Nhận dạng số phần

cácN610119484ABsố cho phép nhân viên bảo trì xác định và khớp phụ tùng thay thế cần thiết một cách chính xác hơn.

Đặc điểm kỹ thuật 230CSN

Loại vòi phun có thể được kiểm tra trực tiếp dựa trên hồ sơ bảo trì, danh sách vòi phun hoặc vòi phun của máy hiện có.

Tương thích với nhiều dòng máy

Áp dụng cho các cấu hình đã chọn của máy CM402, CM602 và NPM khi yêu cầu thông số kỹ thuật vòi phun chính xác.

Thích hợp cho việc bảo trì hàng tồn kho

Vòi phun nhỏ gọn và thiết thực để lưu trữ phụ tùng thay thế, giúp đội bảo trì chuẩn bị cho các yêu cầu thay thế theo lịch trình hoặc đột xuất.

Thay thế dễ dàng

Kỹ thuật viên SMT giàu kinh nghiệm có thể thay thế vòi phun trong quá trình bảo trì định kỳ theo quy trình bảo dưỡng máy tiêu chuẩn.

Cách chọn

Việc lựa chọn vòi phun chính xác rất quan trọng vì các bộ phận và đầu vị trí khác nhau có thể yêu cầu các thông số kỹ thuật vòi phun khác nhau.

Trước khi đặt hàng, hãy kiểm tra các thông tin sau.

Phương pháp lựa chọn được đề xuất

Đầu tiên hãy kiểm tra vòi phun hiện được lắp trên máy.

Xác nhận xem hồ sơ đánh dấu hoặc bảo trì có hiển thị:

N610119484AB / 230CSN

Sau đó xác nhận rằng máy thuộc cấu hình CM402, CM602 hoặc NPM hiện hành.

Đối với các bộ phận mua hàng không có đầy đủ thông tin kỹ thuật, việc cung cấp ảnh rõ ràng về vòi phun, model máy, thông tin đầu và số bộ phận ban đầu có thể giúp giảm thiểu sai sót khi đặt hàng.

Khuyến nghị thay thế

Đầu phun phải được kiểm tra thường xuyên như một phần của quá trình bảo trì thiết bị SMT.

Việc thay thế có thể được xem xét khi:

• Lỗi lấy hàng trở nên thường xuyên hơn
• Các thành phần rơi trong quá trình chuyển
• Giá trị chân không trở nên không ổn định
• Làm sạch vòi phun không khôi phục hiệu suất
• Đầu bị hư hỏng rõ ràng
• Vòi phun đã xảy ra va chạm ở đầu
• Độ chính xác của vị trí trở nên không nhất quán
• Máy báo lỗi liên tục liên quan đến vòi phun

Đừng tự động cho rằng mọi lỗi lấy hàng đều do vòi phun gây ra. Tình trạng bộ nạp, áp suất chân không, bao bì linh kiện, hiệu chuẩn máy và các bộ phận đầu cũng cần được kiểm tra.

Hướng dẫn bảo trì

Việc vệ sinh thường xuyên có thể giúp kéo dài tuổi thọ của vòi phun.

Sử dụng quy trình bảo trì vòi phun phù hợp và tránh làm hỏng các bề mặt tiếp xúc chính xác.

Các điểm bảo trì được đề xuất bao gồm:

• Loại bỏ bụi và ô nhiễm từ thông
• Giữ lối đi chân không rõ ràng
• Kiểm tra đầu vòi xem có bị mòn không
• Kiểm tra biến dạng sau các sự cố máy bất thường
• Bảo quản vòi phun dự phòng trong bao bì bảo vệ sạch sẽ
• Tránh trộn lẫn các thông số kỹ thuật vòi phun khác nhau
• Ghi lại việc thay thế vòi phun trong quá trình bảo trì phòng ngừa

Không sử dụng các phương pháp làm sạch mạnh có thể làm hỏng bề mặt chính xác hoặc làm thay đổi hình dạng vòi phun.

Thông tin đặt hàng

Để báo giá nhanh hơn và kiểm tra khả năng tương thích, hãy cung cấp các chi tiết sau:

Việc cung cấp thông tin đầy đủ giúp giảm thiểu lỗi lựa chọn mô hình và tăng tốc quá trình xử lý báo giá.

Câu hỏi thường gặp

1. Panasonic N610119484AB 230CSN dùng để làm gì?

N610119484AB 230CSN là đầu phun định vị SMT được sử dụng trên các máy định vị tương thích của Panasonic. Nó hoạt động với hệ thống chân không để lấy các linh kiện điện tử từ các bộ cấp liệu, vận chuyển chúng qua chu trình đặt và đưa chúng vào vị trí PCB đã được lập trình.

2. N610119484AB có tương thích với máy CM402, CM602, NPM không?

Nó được sử dụng với các cấu hình tương thích của thiết bị CM402, CM602 và NPM. Bởi vì các đầu và cấu hình máy khác nhau có thể yêu cầu các loại vòi phun khác nhau, người mua nên xác nhận số bộ phận, thông số kỹ thuật 230CSN và cấu hình đầu trước khi mua.

3. Khi nào nên thay đầu phun SMT?

Nên cân nhắc việc thay thế khi vòi phun bị mòn, hư hỏng, tắc nghẽn, biến dạng hoặc không thể duy trì khả năng thu linh kiện ổn định. Lỗi nạp thường xuyên, rơi linh kiện và hiệu suất chân không không ổn định cũng có thể cho thấy cần phải kiểm tra vòi phun.

4. Làm thế nào tôi có thể xác nhận vòi phun chính xác trước khi đặt hàng?

Kiểm tra dấu đầu phun ban đầu, kiểu máy, đầu đặt, hướng dẫn bảo trì và hồ sơ phụ tùng thay thế. Để xác nhận chính xác hơn, hãy cung cấp số bộ phậnN610119484AB, loại vòi phun230CSN, model máy, số lượng và hình ảnh rõ ràng của bộ phận hiện có.

5. Có thể dự trữ vòi phun này như một phụ tùng bảo trì không?

Đúng. Đầu phun SMT được sử dụng thường xuyên thường được lưu trữ dưới dạng phụ tùng thay thế để bảo trì phòng ngừa. Luôn có sẵn các đầu phun thay thế tương thích có thể giảm thời gian ngừng hoạt động khi đầu phun bị hỏng hoặc đã hết tuổi thọ sử dụng.
