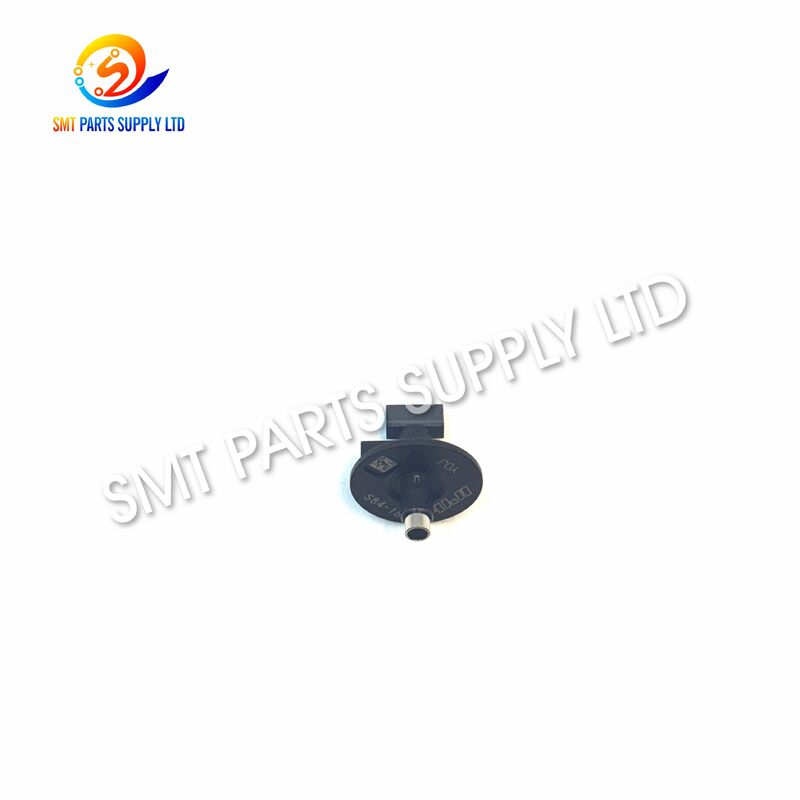

Vòi phun hình chữ nhật FUJI 2AGKNY010600 8.4x1.8 cho máy đặt SMT

Vòi phun hình chữ nhật FUJI 2AGKNY010600 8.4x1.8 cho máy đặt SMT

cácVòi phun hình chữ nhật FUJI 2AGKNY010600 Y0Jđược thiết kế để tương thíchĐầu định vị NXT H04Scác ứng dụng yêu cầu bề mặt đón hình chữ nhật mở rộng. Với mộtThông số kỹ thuật của xe bán tải 8,4 x 1,8 mm, vòi phun này cung cấp cấu hình tiếp xúc dài hơn cho các linh kiện điện tử kéo dài phù hợp trong quá trình lắp ráp SMT tự động.

Vòi phun hoạt động cùng với hệ thống chân không ở đầu vị trí để chọn các bộ phận từ bộ cấp liệu, duy trì lực giữ ổn định trong quá trình di chuyển tốc độ cao và giải phóng các bộ phận một cách chính xác tại các vị trí PCB đã được lập trình. So với kích thước vòi phun hình chữ nhật ngắn hơn, chiều dài cảm biến 8,4 mm có thể mang lại diện tích tiếp xúc lớn hơn trong đó gói linh kiện có đủ bề mặt phẳng.

2AGKNY010600 phù hợp để thay thế sản xuất, bảo trì phòng ngừa và kiểm kê phụ tùng thay thế. Việc lựa chọn đúng phải luôn xem xét bề mặt tiếp nhận linh kiện, cấu hình đầu vị trí và tham chiếu vòi phun hiện tại trước khi lắp đặt.

Gây ra

Tại sao các thành phần hình chữ nhật lớn hơn có thể yêu cầu vòi phun chuyên dụng?

Các linh kiện điện tử khác nhau đáng kể về chiều dài, chiều rộng, cấu trúc bề mặt và trọng tâm.

Khi một bộ phận kéo dài được xử lý bằng vòi phun có diện tích tiếp xúc không đủ, bộ phận đó có thể trở nên kém ổn định hơn khi máy di chuyển nhanh.

Các triệu chứng điển hình có thể bao gồm:

• Chuyển động linh kiện sau khi lấy hàng
• Xoay trong quá trình chuyển
• Chỉ số chân không không ổn định
• Lỗi lấy hàng lặp đi lặp lại
• Thả thành phần
• Sự thay đổi vị trí vị trí

Vòi phun hình chữ nhật được lựa chọn phù hợp giúp tăng khả năng tiếp xúc có thể sử dụng với bộ phận trong khi vẫn duy trì độ kín chân không.

Vòi phun bị mòn trong sản xuất SMT tốc độ cao

Vị trí vòi phun hoạt động liên tục trong quá trình sản xuất.

Trong thời gian hoạt động dài, một số điều kiện có thể ảnh hưởng đến hiệu suất:

Khi việc vệ sinh không còn khôi phục lại hoạt động đáng tin cậy, nên cân nhắc việc thay thế vòi phun.

Giải pháp

cácĐầu phun hình chữ nhật 2AGKNY010600 8,4 x 1,8 mmcung cấp một tùy chọn thay thế phù hợp khi cần có hình dạng đón này.

Đầu hình chữ nhật mở rộng của nó được thiết kế để cung cấp khả năng tiếp xúc có kiểm soát trên bề mặt linh kiện dài hơn.

Để có kết quả sản xuất tốt nhất:

1. Xác nhận số bộ phận vòi phun hiện có.
2. Xác minh cấu hình đầu H04S.
3. So sánh cấu hình vòi phun mới và hiện có.
4. Kiểm tra bề mặt lấy linh kiện.
5. Kiểm tra đường dẫn chân không trước khi lắp đặt.
6. Lắp đặt vòi phun chính xác.
7. Thực hiện kiểm tra đón tốc độ thấp.
8. Kiểm tra độ ổn định của linh kiện trong quá trình di chuyển.
9. Chạy sản xuất PCB mẫu.
10. Tiếp tục sản xuất bình thường sau khi xác minh.

Thông số kỹ thuật

So sánh vòi phun hình chữ nhật liên quan

2AGKNY010600 cung cấp hồ sơ bán tải dài nhất trong số bốn mẫu được liệt kê này.

Nó không nên được chọn chỉ vì nó lớn hơn. Bộ phận này phải cung cấp đủ bề mặt phẳng cho toàn bộ mặt tiếp xúc của vòi phun.

Ứng dụng

lắp ráp PCB

Vòi phun phù hợp để sản xuất PCB tự động bằng cách sử dụng cấu hình đầu NXT H04S tương thích.

Nó có thể hỗ trợ xử lý các bộ phận phù hợp trong đó khu vực lấy hàng hình chữ nhật dài hơn sẽ có lợi.

Điện tử tiêu dùng

Sản xuất áp dụng có thể bao gồm:

• Điện tử kỹ thuật số
• Thiết bị thông minh
• Ban kiểm soát người tiêu dùng
• Mô-đun điện tử
• Thiết bị liên lạc

Điện tử ô tô

Sản xuất PCB ô tô thường yêu cầu độ lặp lại cao và xử lý linh kiện ổn định.

Lựa chọn vòi phun phù hợp giúp duy trì khả năng lấy mẫu ổn định trong quá trình vận hành liên tục với khối lượng lớn.

Điện tử công nghiệp

Các ứng dụng phù hợp có thể bao gồm sản xuất:

• Bảng điều khiển công nghiệp
• module tự động hóa
• Hệ thống nhúng
• Điện tử công suất
• Bộ điều khiển máy

Sản xuất EMS

Các nhà sản xuất EMS thường xuyên chạy nhiều mẫu PCB.

Việc cung cấp sẵn một số kích cỡ đầu phun giúp nhóm sản xuất đáp ứng các gói thành phần và chương trình khách hàng khác nhau.

Nó hoạt động như thế nào

1. Cài đặt

Vòi được gắn vào đầu vị trí H04S tương thích và được kết nối với mạch chân không của máy.

2. Định vị xe bán tải

Máy di chuyển đầu về vị trí nạp đã lập trình.

3. Liên hệ thành phần

Đầu hình chữ nhật tiếp cận bề mặt trên cùng đã chọn của bộ phận.

4. Kích hoạt chân không

Chân không đi qua vòi phun và tạo ra lực giữ.

5. Nâng hạ cấu kiện

Bộ phận được nâng lên khỏi bộ nạp trong khi vẫn gắn vào vòi phun.

6. Chuyển khoản

Đầu di chuyển linh kiện về phía PCB.

Bề mặt tiếp nhận dài hơn có thể giúp hỗ trợ xử lý ổn định khi hình dạng thành phần tương thích.

7. Công nhận

Máy thực hiện nhận dạng thành phần và hiệu chỉnh vị trí cần thiết.

8. Vị trí

Thành phần được di chuyển đến tọa độ PCB đã được lập trình và hạ xuống vị trí.

9. Phát hành

Chân không được giải phóng và vòi phun tiếp tục chu kỳ đặt tiếp theo.

Cách chọn

Xác nhận số phần

Đối với vòi phun này:

2AGKNY010600

Việc khớp số bộ phận hiện có là điểm bắt đầu ưu tiên để thay thế.

Xác nhận mã vòi phun

Y0J

Mã vòi phun cung cấp một tham chiếu nhận dạng mô hình bổ sung.

Xác nhận người đứng đầu

NXT H04S

Các đầu vị trí khác nhau có thể sử dụng các cấu hình vòi phun khác nhau.

Kiểm tra bề mặt đón

Thành phần này phải cung cấp đủ tiếp xúc phẳng choHình chữ nhật 8,4 x 1,8 mm.

Không để vòi phun chồng lên nhau:

• Dẫn thành phần
• Các cạnh nâng lên
• sâu răng
• Thiết bị đầu cuối
• Bề mặt không đều

Đánh giá độ ổn định của thành phần

Đối với các bộ phận dài hơn, hãy xem xét cả khu vực lấy hàng và trọng tâm.

Điểm đón tốt nhất phải cung cấp khả năng xử lý cân bằng trong suốt quá trình tăng tốc, nhận dạng và đặt vị trí.

Danh sách kiểm tra lựa chọn

Khuyến nghị bảo trì

Bảo trì vòi phun thường xuyên giúp ngăn chặn sự gián đoạn không cần thiết của dây chuyền SMT.

Kiểm tra vòi phun xem:

• tắc nghẽn chân không
• Tích tụ bụi
• Biến dạng đầu
• Mặc bề mặt
• Sát thương vật lý
• Ô nhiễm bất thường

Sử dụng các quy trình làm sạch vòi phun phù hợp và tránh các dụng cụ mạnh có thể làm thay đổi hình dạng đầu phun chính xác.

Đầu phun thay thế nên được bảo quản riêng trong bao bì bảo vệ.

Câu hỏi thường gặp

Câu hỏi 1: Thông số vòi phun FUJI 2AGKNY010600 là gì?

2AGKNY010600 Y0J là một vòi phun vị trí hình chữ nhật có cấu hình thu 8,4 x 1,8 mm dành cho các ứng dụng đầu vị trí NXT H04S tương thích.

Câu 2: Tại sao nên chọn đầu phun hình chữ nhật 8,4 mm?

Cấu hình tiếp xúc dài hơn của nó có thể phù hợp với các bộ phận kéo dài tương thích có bề mặt tiếp nhận đủ phẳng và yêu cầu giữ chân không ổn định trong quá trình vận chuyển.

Câu 3: Làm cách nào để xác nhận khả năng tương thích?

Kiểm tra số bộ phận hiện có, kiểu đầu H04S, kích thước vòi phun và bề mặt lấy linh kiện. Hình ảnh rõ ràng của vòi phun hiện tại cũng có thể giúp xác minh mô hình.

Q4: Khi nào tôi nên thay vòi phun?

Nên cân nhắc việc thay thế khi vòi phun có dấu hiệu hao mòn, biến dạng, tắc nghẽn dai dẳng, hiệu suất chân không không ổn định hoặc lỗi lấy mẫu lặp đi lặp lại sau khi vệ sinh.

Câu 5: Tôi có thể đặt mua nhiều mẫu vòi phun cùng nhau không?

Đúng. Gửi số bộ phận, số lượng và thông tin máy cần thiết để có thể báo giá các mẫu vòi phun liên quan cùng nhau.

Liên hệ với chúng tôi

Đang tìm kiếmĐầu phun hình chữ nhật FUJI 2AGKNY010600 Y0J 8,4 x 1,8 mm?

Hãy gửi cho chúng tôi:

• Số phần
• Dòng máy
• Mô hình đầu vị trí
• số lượng yêu cầu
• Hình ảnh vòi phun hiện có
• Yêu cầu bổ sung về phụ tùng SMT

Liên hệ với chúng tôi để biết giá cả, tính sẵn có và xác nhận sản phẩm.
