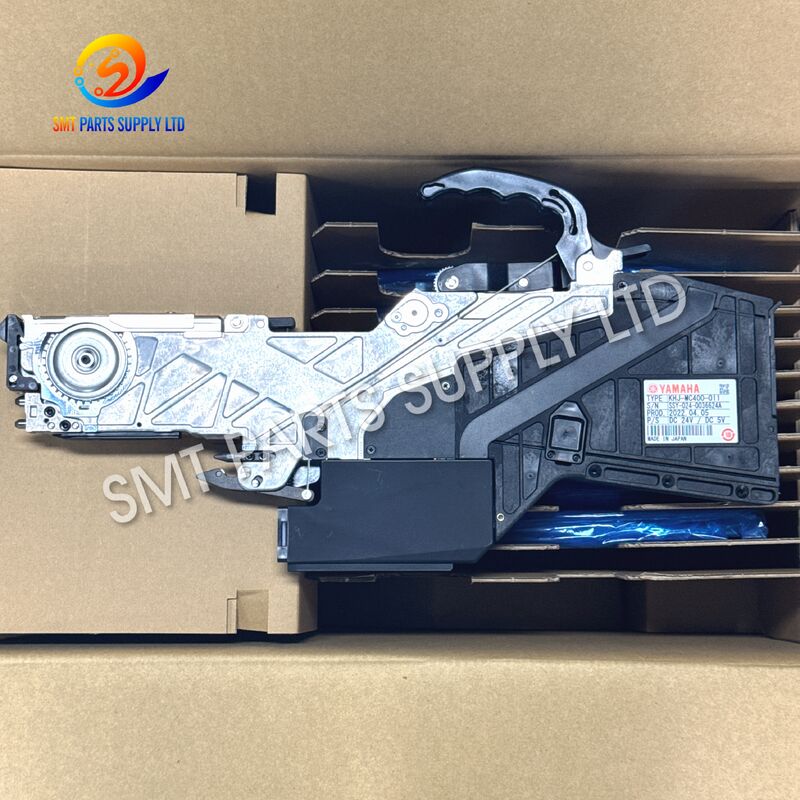

Bộ nạp điện YAMAHA KHJ-MC400-011 SS24mm cho YS24 YSM10 YSM20

Bộ nạp điện YAMAHA KHJ-MC400-011 SS24mm cho YS24 YSM10 YSM20

Bộ cấp điện KHJ-MC400-011 SS 24mm cung cấp các linh kiện điện tử được đóng gói bằng băng cho các máy định vị SMT tương thích. Nó đẩy băng mang, để lộ các túi thành phần thông qua đường xử lý băng che và định vị các thành phần để thu gom bằng vòi định vị. Vai trò của nó là trình bày các thành phần trong quá trình lắp ráp.

Bộ cấp nguồn này dành cho các yêu cầu tìm nguồn cung ứng liên quan đến các máy YAMAHA YS24, YSM10 và YSM20, tùy thuộc vào việc xác minh cấu hình bộ cấp liệu đã lắp đặt. Số bộ phận đầy đủ, thông số kỹ thuật của băng và giao diện máy phải được kiểm tra cùng nhau trước khi mua.

Đối với các nhóm bảo trì, một bộ cấp liệu phù hợp chính xác sẽ cung cấp tùy chọn thay thế khi thiết bị hiện có phát sinh các lỗi cấp liệu đã được xác nhận. Đối với những người lập kế hoạch sản xuất, các bộ cấp liệu bổ sung có thể hỗ trợ việc chuẩn bị cuộn và kiểm kê dự phòng. Ký hiệu 24mm đề cập đến chiều rộng băng mang; khoảng cách túi, kích thước thành phần và độ sâu của băng vẫn là các yếu tố lựa chọn riêng biệt. Nhận dạng chính xác giúp người mua có được báo giá phù hợp và chuẩn bị cho việc lắp đặt với ít sự không chắc chắn hơn.

Nguyên nhân: Tại sao vấn đề nạp băng lại ảnh hưởng đến lắp ráp

Việc lấy thành phần đáng tin cậy bắt đầu bằng việc trình bày băng nhất quán. Khi các túi dừng ở sai vị trí hoặc băng che không bóc đúng cách, máy có thể gặp phải hiện tượng bỏ lỡ việc lấy hàng, thử lại nhiều lần hoặc bị gián đoạn đòi hỏi sự chú ý của người vận hành.

Các nguyên nhân có thể bao gồm các bộ phận lập chỉ mục bị mòn, thanh dẫn băng bị hỏng, cài đặt không phù hợp và lực cản cuộn quá cao. Tuy nhiên, các triệu chứng tương tự cũng có thể bắt nguồn từ vòi phun, hệ thống chân không hoặc dữ liệu thành phần. Chẩn đoán nguồn trước khi quyết định việc thay thế bộ cấp nguồn là cần thiết.

Giải pháp: Ghép thiết bị thay thế với thiết lập thực tế

KHJ-MC400-011 cung cấp tài liệu tham khảo mua hàng cụ thể cho yêu cầu về bộ nạp SS24mm. Bắt đầu với nhãn của thiết bị hiện có, sau đó so sánh cấu hình máy và vật liệu được sử dụng trong sản xuất.

Đối với lỗi bộ cấp nguồn đã được xác nhận, việc thay thế phù hợp có thể khôi phục chức năng cung cấp linh kiện cần thiết. Để thiết lập sản xuất bổ sung, hãy kiểm tra công suất bộ nạp, các vị trí lắp sẵn có và cuộn linh kiện dự định trước khi đặt hàng.

Một cuộc điều tra rõ ràng sẽ kết nối số bộ phận được yêu cầu với ứng dụng thực tế của nó. Điều này cho phép các nhóm mua hàng và kỹ thuật đánh giá cùng một thông số kỹ thuật.

Thông số kỹ thuật

Hiểu chiều rộng băng và bước cấp giấy

Thông số kỹ thuật 24mm không mô tả khoảng cách giữa các thành phần. Chiều rộng băng mang và khoảng cách túi là các phép đo khác nhau và cả hai đều ảnh hưởng đến việc lựa chọn hoặc thiết lập bộ nạp.

Độ sâu của băng và đặc điểm của băng che cũng ảnh hưởng đến cách trình bày thành phần. Cung cấp bản vẽ đóng gói khi giới thiệu một bộ phận mới, đặc biệt khi cuộn của nó khác với các vật liệu đã đạt tiêu chuẩn trên dây chuyền.

Ứng dụng

Bộ nạp SS24mm này phù hợp với công việc lắp ráp SMT sử dụng băng linh kiện 24mm tương thích. Các ứng dụng tiềm năng bao gồm bảng điều khiển, thiết bị liên lạc, điện tử công suất và các sản phẩm tiêu dùng.

Việc lựa chọn phụ thuộc vào đặc điểm kỹ thuật đóng gói riêng lẻ hơn là tên ngành. Các thành phần như đầu nối hoặc mạch tích hợp có thể phù hợp khi hình dạng băng và các yêu cầu về bộ thu của chúng phù hợp với thiết lập máy hoàn chỉnh.

Nó hoạt động như thế nào

Băng mang đi theo đường dẫn được dẫn hướng của bộ nạp và tham gia vào cơ chế lập chỉ mục. Bộ truyền động điện sẽ tiến hành nạp theo trình tự cấp liệu đã định cấu hình, đưa các túi liên tiếp đến khu vực lấy hàng.

Băng bìa tách ra dọc theo tuyến đường dự định của nó để có thể tiếp cận được thành phần. Sau đó, vòi phun của máy sẽ thu thập bộ phận lộ ra và chuyển nó vào trình tự sắp xếp.

Tải đúng và cài đặt phù hợp là điều cần thiết. Lực kéo cuộn quá mức, băng bị hỏng hoặc bước túi không chính xác có thể ảnh hưởng đến hoạt động ngay cả khi bộ nạp hoạt động cơ học.

Cách chọn

Xác nhận nhận dạng hoàn chỉnh

Sử dụng KHJ-MC400-011 trong yêu cầu và đính kèm ảnh nhãn có thể đọc được. Đừng cho rằng hậu tố KHJ-MC400 khác chỉ có thể thay thế cho nhau vì nó có cùng chiều rộng danh nghĩa.

Kiểm tra máy dự định

Nêu rõ liệu bộ nạp sẽ được sử dụng trên thiết bị YS24, YSM10 hay YSM20. Bao gồm ảnh giao diện khi cấu hình cài đặt không chắc chắn hoặc đã bị sửa đổi.

Xem lại bao bì linh kiện

Xác nhận chiều rộng băng 24mm, khoảng cách túi và độ sâu băng. Đối với ứng dụng mới, hãy cung cấp bản vẽ đóng gói thành phần và các yêu cầu sản xuất liên quan.

Xác định điều kiện và phạm vi cung cấp

Chỉ định điều kiện cần thiết và xác định bất kỳ phụ kiện cần thiết. Yêu cầu các bức ảnh của đơn vị được cung cấp và xác nhận những gì được bao gồm trong giá.

Đồng ý xác minh

Nếu cần, hãy yêu cầu nhận dạng máy và trình diễn cho ăn bằng vật liệu đại diện. Hồ sơ kiểm tra hữu ích sẽ xác định thiết bị và giải thích các điều kiện mà thiết bị được kiểm tra.

Tiếp nhận và chuẩn bị sản xuất

Khi nhận hàng, hãy so sánh nhãn và phụ kiện được cung cấp với đơn đặt hàng. Kiểm tra đầu nối, thanh dẫn băng, bề mặt lắp đặt và cơ cấu khóa xem có hư hỏng rõ ràng không.

Thực hiện theo các quy trình lắp đặt máy và bộ nạp hiện hành. Xác nhận sự công nhận và cung cấp mẫu, sau đó hoàn thành thử nghiệm có kiểm soát với thành phần dự định trước khi đưa vào sản xuất bình thường. Ghi lại kết quả để trạng thái của thiết bị được rõ ràng để sử dụng sau này.

Câu hỏi thường gặp

Câu hỏi 1: 24mm có biểu thị chiều rộng thành phần tối đa không?

Không. Nó xác định chiều rộng băng mang danh định. Kích thước thành phần phải vừa với túi băng và vẫn tương thích với đường dẫn nạp, vòi phun và máy định vị. Sử dụng bản vẽ bao bì để đánh giá ứng dụng.

Câu hỏi 2: Bộ nạp này có thể được đặt hàng cho YS24, YSM10 hoặc YSM20 không?

Đây là những tài liệu tham khảo máy mục tiêu cho sản phẩm này. Cung cấp thông tin chi tiết về máy của bạn và nhận dạng bộ nạp hiện có trước khi mua để thiết bị được cung cấp có thể được xem xét dựa trên cấu hình đã cài đặt.

Câu 3: Hậu tố khác có thể thay thế KHJ-MC400-011 không?

Một hậu tố khác yêu cầu xác minh cá nhân. So sánh nhãn, cấu hình và tài liệu kỹ thuật liên quan. Hình dáng bên ngoài giống nhau và chiều rộng băng phù hợp không chứng tỏ rằng hai phiên bản cấp giấy có thể hoán đổi cho nhau.

Câu hỏi 4: Việc thay thế bộ cấp liệu có giải quyết được mọi vấn đề khi lấy hàng không?

Việc thay thế giải quyết các vấn đề do bộ nạp bị lỗi gây ra. Lỗi nạp cũng có thể liên quan đến vòi phun, chân không, tình trạng băng hoặc cài đặt máy. Chẩn đoán sự cố và xác nhận thiết lập đầy đủ sau khi thay thế.

Câu 5: Yêu cầu báo giá cần bao gồm những gì?

Gửi số bộ phận, số lượng, kiểu máy, tình trạng ưu tiên và điểm đến. Thêm ảnh nhãn trung chuyển, ngày giao hàng bắt buộc và mọi yêu cầu kiểm tra để giúp thiết lập ưu đãi rõ ràng và có thể so sánh được.

Liên hệ với chúng tôi

Yêu cầu báo giá cho KHJ-MC400-011

Cần bộ nạp SS24mm để thay thế, tồn kho dự phòng hoặc thiết lập sản xuất khác? Chia sẻ thông tin chi tiết về thiết bị và yêu cầu mua hàng của bạn để yêu cầu các tùy chọn về giá cả, tính sẵn có và nguồn cung cấp.

Gửi nhãn trung chuyển và số lượng yêu cầu để bắt đầu yêu cầu báo giá của bạn.
