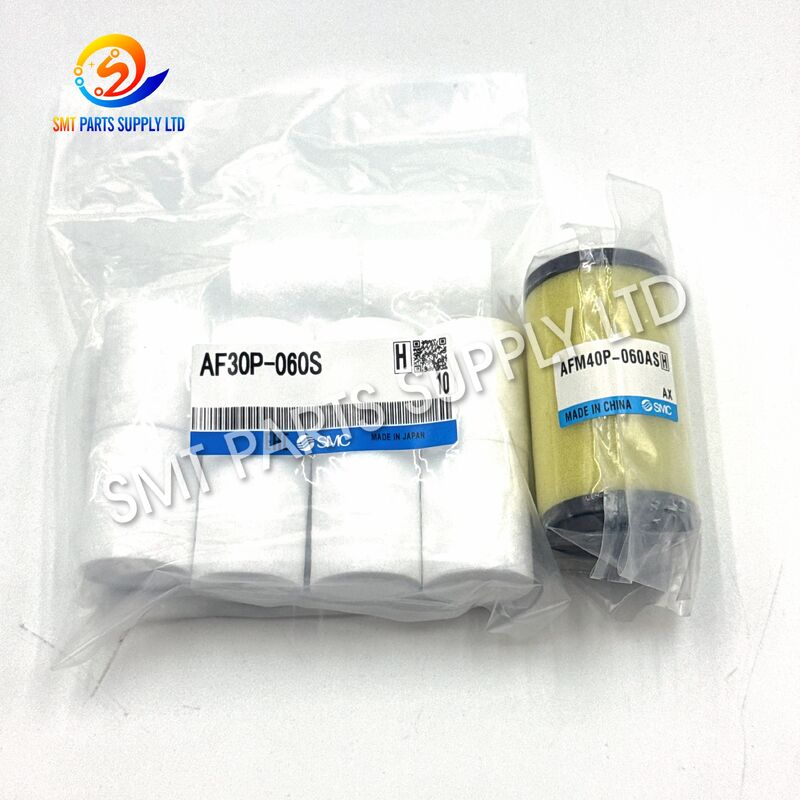

SMC AF30P-060S AFM40P-060AS 5 μm 0,3 μm Bộ yếu tố lọc cho lọc hạt khí nén và sương dầu

SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40 Bộ phận bộ lọc

Bộ yếu tố bộ lọc SMC AF30P-060S và AFM40P-060AS được thiết kế để bảo trì phòng ngừa các hệ thống chuẩn bị không khí nén được sử dụng trong thiết bị sản xuất SMT, dây chuyền lắp ráp tự động,Máy kiểm traAF30P-060S phục vụ như một yếu tố bộ lọc 5 μm danh nghĩa cho bộ lọc không khí AF30,trong khi AFM40P-060AS là một tập hợp các yếu tố được sử dụng với bộ tách sương mù AFM40Thông tin tham khảo chính thức của SMC xác định AF30P-060S là một yếu tố bộ lọc thay thế cho thiết bị AF30 và liệt kê AFM40P-060AS cho các mô hình phân tách sương mù AFM40 và AFM40-06.

Được sử dụng cùng nhau trong một dây chuyền xử lý không khí được cấu hình đúng cách, các yếu tố này hỗ trợ lọc theo giai đoạn.trong khi giai đoạn thứ hai cung cấp phân tách sương mù tinh tế hơnThông tin kỹ thuật của SMC chỉ định một chỉ số danh nghĩa 5 μm cho lọc AF tiêu chuẩn và một chỉ số danh nghĩa 0,3 μm cho bộ tách sương mù AFM.

Sản phẩm này được cung cấp như một bộ thành phần thay thế thay vì bộ lọc không khí, bộ điều chỉnh, bát, vỏ, van thoát nước hoặc bộ xử lý khí nén hoàn chỉnh.

Danh mục web chính thức của SMC mô tả AFM40P-060AS là một bộ phận tập hợp, trong khi AF30P-060S được xác định là một yếu tố lọc cho thiết bị loạt AF30.

Không khí nén có thể chứa bụi, hạt rỉ sét, ẩm ngưng tụ, dầu máy nén, chất thải ống và các chất gây ô nhiễm khác.Những tạp chất này có thể đi qua mạng lưới không khí của nhà máy và vào các thành phần khí nén chính xác.

Trong môi trường sản xuất SMT, các thiết bị khí nén thường điều khiển việc xử lý thành phần, hoạt động của bộ cấp, tạo chân không, chuyển động vòi phun, chuyển bảng, kẹp, nâng và định vị.Ngay cả lượng ô nhiễm nhỏ cũng có thể ảnh hưởng đến phản ứng và độ tin cậy của các hệ thống này.

Một phần tử bộ lọc nên được kiểm tra khi một hoặc nhiều điều kiện sau đây xuất hiện:

Các triệu chứng này cũng có thể được gây ra bởi rò rỉ, trục trặc điều chỉnh, niêm phong bị hư hỏng, ống bị tắc, vấn đề máy nén hoặc cài đặt máy không chính xác.Toàn bộ hệ thống khí nén nên được kiểm tra trước khi xác nhận nguyên nhân.

Bộ AF30P-060S và AFM40P-060AS cung cấp một giải pháp bảo trì thực tế cho các hệ thống xử lý không khí đòi hỏi cả lọc chung và tách sương mù.

AF30P-060S thường được lắp đặt trong bộ lọc không khí AF30 tương ứng như là giai đoạn lọc chính.Mức độ lọc 5 μm danh nghĩa của nó được thiết kế để loại bỏ các chất gây ô nhiễm không khí nén phổ biến trước khi không khí tiếp cận các thành phần xử lý tinh tế hơnTài liệu SMC liệt kê 5 μm là tiêu chuẩn danh nghĩa lọc cho lọc không khí chung.

AFM40P-060AS được lắp đặt trong cơ thể tách sương mù tương ứng AFM40. SMC chỉ định chỉ số lọc danh nghĩa là 0.3 μm đối với bộ tách sương mù dòng AFM và liệt kê AFM40P-060AS là tập hợp phần tử áp dụng cho các mô hình AFM40.

Khi được chọn và lắp đặt đúng cách, sự kết hợp này có thể giúp:

Áp suất, nhiệt độ, dung lượng luồng không khí, kích thước cổng và cấu hình thoát nước được xác định bởi bộ lọc hoặc bộ tách sương mù hoàn chỉnh, chứ không phải chỉ bởi phần tử thay thế.

Trước khi mua, hãy kiểm tra toàn bộ mô hình được in trên thân máy lọc được cài đặt.niêm phong hoặc các bộ phận bảo trì.

Luôn luôn xác nhận liệu có cần phải có các niêm phong riêng biệt, vòng O-ring chén hoặc các bộ phận bảo trì khác trong quá trình thay thế hay không.

Bộ lọc có thể được sử dụng trong các hệ thống xử lý không khí nén phục vụ một loạt các máy khí nén.

Sự phù hợp phụ thuộc vào mô hình bộ lọc SMC được lắp đặt và yêu cầu về chất lượng không khí của thiết bị hạ lưu.

Không khí nén đầu tiên được đưa vào vỏ bộ lọc không khí AF30 có chứa yếu tố AF30P-060S.

Các chất gây ô nhiễm có thể bao gồm vảy ống, rỉ sét, bụi và vật liệu ngưng tụ.Loại bỏ chất lỏng và các mảnh vụn được thu thập trong bát lọc theo thiết kế của bộ sưu tập hoàn chỉnh.

Giai đoạn lọc danh nghĩa 5 μm phù hợp với việc chuẩn bị không khí nén chung và cung cấp bảo vệ phía trên cho giai đoạn tách sương mù mịn hơn.

Sau khi lọc ban đầu, không khí nén đi vào vỏ tách sương mù AFM40 chứa bộ phận AFM40P-060AS.

Cấu trúc bộ lọc mịn hơn thu được các hạt nhỏ hơn và sương mù dầu có thể đi qua bộ lọc không khí chính tiêu chuẩn.Độ lọc 3 μm theo thông tin sản phẩm SMC.

Đơn đặt hàng thực tế có thể thay đổi tùy thuộc vào thiết kế máy, thông số kỹ thuật chất lượng không khí và cấu hình mô-đun SMC hoàn chỉnh.

Việc xác nhận đúng số bộ phận là rất quan trọng. Một phần lọc có vẻ giống nhau có thể có chiều dài, đường kính, cấu trúc lắp đặt, khả năng lọc hoặc thiết kế niêm phong khác nhau.

Kiểm tra bảng tên hoặc mã in trên thân bộ lọc.

Ví dụ về thông tin hữu ích bao gồm:

Đừng nhầm lẫn hai yếu tố.

AF30P-060S không thay thế AFM40P-060AS, và AFM40P-060AS không thay thế AF30P-060S.

Đặt hàng bộ đầy đủ khi máy sử dụng cả bộ lọc không khí AF30 và bộ tách sương mù AFM40.

Đặt hàng một phần riêng lẻ khi chỉ có một bộ lọc cần bảo trì.

Trong quá trình thay thế các yếu tố, kiểm tra:

Để nhanh chóng báo giá và kiểm tra tính tương thích, hãy cung cấp:

• Hình ảnh rõ ràng của bộ lọc hoàn chỉnh.
• Hình ảnh nhãn mô hình nhà ở.
• Hình ảnh của phần tử được loại bỏ.
• Số lượng yêu cầu cho mỗi số phần.
• Chiếc máy và mẫu máy.
• Quốc gia giao hàng và mã bưu chính
• Ngày giao hàng cần thiết.
• Ưu tiên cho từng mảnh hoặc các bộ phù hợp.

Bảo trì bộ lọc nên được thực hiện bởi nhân viên được đào tạo quen thuộc với các hệ thống khí nén.

Không bao giờ mở một bát lọc áp suất.

1. Kiểm tra rằng nguồn cung cấp không khí được cách ly và tất cả áp suất dư đã được giải phóng.
2. Loại bỏ bát theo quy trình của nhà sản xuất bộ lọc.
3. Quan sát hướng lắp đặt của phần tử hiện có.
4. Loại bỏ các yếu tố đã sử dụng một cách cẩn thận để ngăn chặn các mảnh vỡ xâm nhập vào lồng.
5. Kiểm tra bát, niêm phong, phao và bề mặt bên trong.
6. Làm sạch các thành phần tái sử dụng bằng phương pháp được phê duyệt.
7. Không sử dụng hóa chất làm sạch có thể làm hỏng bát nhựa hoặc niêm phong.
8. Lắp đặt các thành phần mới trong cùng một định hướng như các thành phần ban đầu chính xác.
9. Lắp đặt lại bát và tham gia vào cơ chế khóa hoàn toàn.
10. Tái áp suất không khí dần dần.
11. Kiểm tra rò rỉ xung quanh bát và niêm phong.
12. Xác nhận áp suất và luồng không khí bình thường.
13. Ghi lại ngày thay thế và giờ hoạt động của máy.

Xem hướng dẫn sử dụng chính thức cho mô hình bộ lọc đầy đủ trước khi lắp đặt.

Tuổi thọ của bộ lọc phụ thuộc vào chất lượng không khí nén, giờ hoạt động, luồng không khí, nồng độ dầu, độ ẩm, tình trạng máy nén và độ sạch của đường ống nhà máy.Không thể áp dụng một khoảng thời gian thay thế duy nhất cho mỗi dòng sản xuất.

Mỗi đơn đặt hàng yếu tố bộ lọc có thể được kiểm tra theo thông số kỹ thuật mua đã xác nhận.

Tình trạng sản phẩm, nguồn gốc thương hiệu, lô sản xuất, loại bao bì và tài liệu có sẵn nên được xác nhận trong báo giá chính thức.

Không tháo các yếu tố từ bao bì bảo vệ của nó cho đến khi lắp đặt.

Vui lòng xác nhận thông tin sau đây trước khi đặt hàng:

Số AF30P-060S là một bộ lọc chính 5 μm danh nghĩa được sử dụng với bộ lọc không khí AF30.Chúng thực hiện các chức năng lọc khác nhau và không thể thay thế nhau.

Bộ tiêu chuẩn bao gồm một bộ phận thay thế AF30P-060S và một bộ phận thay thế AFM40P-060AS.Máy đo áp suất và phần cứng kết nối không được bao gồm trừ khi được liệt kê riêng trong báo giá.

Nó có thể được sử dụng khi máy SMT hoặc dây chuyền xử lý không khí của nhà máy được trang bị các bộ lọc AF30 và AFM40 tương thích.mã phần tử được lắp đặt và cấu hình khí nén máy trước khi đặt hàng.

Tần suất thay thế phụ thuộc vào chất lượng không khí, tình trạng máy nén, thời gian hoạt động, độ ẩm, lưu lượng không khí và mức độ ô nhiễm.Kiểm tra các yếu tố trong quá trình bảo trì phòng ngừa và thay thế chúng khi bị hỏng, bão hòa, bị ô nhiễm nặng hoặc gây mất áp suất không thể chấp nhận được.

Vui lòng cung cấp mô hình lồng bộ lọc đầy đủ, hình ảnh của tấm tên và các yếu tố hiện có, thương hiệu máy, mô hình máy, số lượng yêu cầu và đích.Hình ảnh của bát và cấu trúc gắn bên trong cũng hữu ích khi nhãn gốc không rõ ràng.

Các tham chiếu chính thức của SMC xác định AF30P-060S là một phần thay thế cho bộ lọc loạt AF30 và AFM40P-060AS là bộ phận áp dụng cho bộ tách sương mù AFM40 và AFM40-06.Tài liệu kỹ thuật SMC xác định 5 μm là mức lọc AF tiêu chuẩn và 0.3 μm là mức lọc của bộ tách sương mù AFM.

Vì mã mẫu bộ lọc hoàn chỉnh có thể bao gồm các thế hệ khác nhau và hậu tố tùy chọn, nên xác nhận tính tương thích với mã lồng đầy đủ chứ không phải chỉ về ngoại hình.

Tìm kiếm các yếu tố bộ lọc thay thế đáng tin cậy cho một máy SMT hoặc hệ thống khí nén công nghiệp?

Gửi cho chúng tôi số bộ phận cần thiết của bạn, số lượng và thông tin thiết bị. nhóm bán hàng của chúng tôi sẽ kiểm tra các thông số kỹ thuật và chuẩn bị một báo giá rõ ràng cho đánh giá mua hàng của bạn.

Hình ảnh rõ ràng giúp chúng tôi kiểm tra số bộ phận, loạt nhà, cấu trúc yếu tố và ứng dụng máy.Điều này làm giảm nguy cơ nhận được một mặt hàng thay thế không chính xác và làm cho việc xử lý báo giá nhanh hơn.

Chủ đề: Đề nghị về các yếu tố bộ lọc SMC AF30P-060S và AFM40P-060AS

Đội bán hàng thân mến,

Vui lòng trích dẫn các yếu tố lọc khí nén sau:

• AF30P-060S: _____ bộ
• AFM40P-060AS: _____ bộ
• Thương hiệu và mô hình máy: _____
• Mô hình bộ lọc được lắp đặt: _____
• Địa điểm giao hàng:
• Ngày giao hàng yêu cầu: _____

Xin xác nhận tình trạng sản phẩm, tương thích, thời gian thực hiện, bao bì, chi phí vận chuyển và tài liệu có sẵn.
