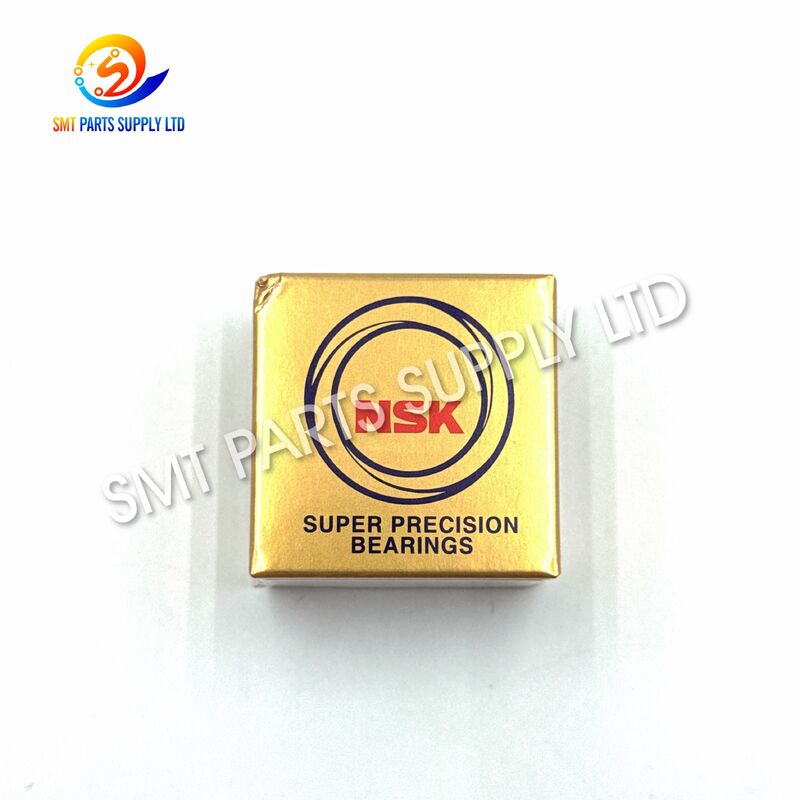

Vòng bi chính xác FUJI NSK 708ATYNDBMP5 H4218K với cấp chính xác P5 và cách bố trí cặp đôi kiểu lưng-đối-lưng cho NXT XP143

Vòng bi chính xác FUJI NSK 708ATYNDBMP5 H4218K được thiết kế cho các cụm chuyển động được chọn sử dụng trong thiết bị gắp linh kiện điện tử FUJI. Nó thường được tham chiếu như một vòng bi thay thế cho các cấu hình FUJI NXT và XP143 cụ thể, mặc dù trục lắp đặt hoặc mô-đun cơ khí chính xác phải luôn được xác nhận thông qua sổ tay phụ tùng máy, bản vẽ lắp ráp hoặc ký hiệu vòng bi đã tháo.

Vòng bi tiếp xúc góc nhỏ gọn này có đường kính trong 8 mm và đường kính ngoài 22 mm. Mã hiệu đầy đủ của NSK xác định vòng cách bằng polyamide, cách bố trí vòng bi ghép đôi kiểu chéo lưng, độ định vị trung bình và cấp chính xác P5. Các đặc điểm này làm cho vòng bi phù hợp với các ứng dụng yêu cầu độ cứng được kiểm soát, dẫn hướng quay chính xác và chuyển động ổn định dưới tải trọng kết hợp hướng tâm và hướng trục.

Vòng bi này dành cho sửa chữa máy SMT chuyên nghiệp, bảo trì phòng ngừa theo kế hoạch, phục hồi mô-đun cơ khí và thay thế các bộ phận hệ thống chuyển động bị mòn. Lắp đặt đúng cách giúp duy trì chuyển động mượt mà, định vị nhất quán và hiệu suất sản xuất đáng tin cậy.

Tham chiếu chéo thương mại đã được xác minh kết nối NSK 708ATYNDBMP5 với mã phụ tùng FUJI H4218K. Danh sách thiết bị công khai liên kết bộ phận này với thiết bị lắp ráp linh kiện điện tử FUJI, bao gồm các cấu hình NXT và XP143 được chọn. Vì các phiên bản máy FUJI có thể sử dụng các cách bố trí vòng bi khác nhau, nên phải kiểm tra khả năng tương thích cuối cùng trước khi đặt hàng.

Nhận dạng sản phẩm

Hệ thống mã hiệu của NSK xác định TYN là vòng cách polyamide, DB là cách bố trí ghép đôi chéo lưng, M là định vị trung bình và P5 là cấp chính xác. Cách bố trí vòng bi tiếp xúc góc chéo lưng có thể chịu tải hướng tâm và tải hướng trục từ cả hai hướng đồng thời cung cấp độ cứng mô-men xoắn cao hơn so với cách bố trí mặt đối mặt.

Nguyên nhân — Tại sao vòng bi gốc cần thay thế

Các vòng bi chính xác hoạt động liên tục bên trong thiết bị gắp linh kiện SMT tốc độ cao. Ngay cả khi vòng bi không có hư hỏng bên ngoài rõ ràng, các rãnh lăn bên trong, các phần tử lăn, vòng cách, tình trạng bôi trơn hoặc mối quan hệ định vị có thể dần dần suy giảm.

Một vòng bi bị mòn hoặc lắp đặt không chính xác có thể ảnh hưởng đến sự ổn định của cụm chuyển động và có thể gây ra lỗi định vị có vẻ như bắt nguồn từ động cơ, bộ mã hóa, vít me, thanh dẫn hướng hoặc hệ thống điều khiển.

Các nguyên nhân phổ biến gây mòn vòng bi

Các triệu chứng điển hình

Nhân viên bảo trì có thể xem xét kiểm tra vòng bi khi một hoặc nhiều điều kiện sau xuất hiện:

• Tiếng ồn cơ khí bất thường trong quá trình di chuyển trục.
• Tăng độ rung quanh vỏ vòng bi.
• Định vị không nhất quán hoặc sai lệch hiệu chuẩn lặp đi lặp lại.
• Quá nhiệt gần trục hoặc ổ đỡ.
• Chuyển động quay thô khi cơ cấu được di chuyển bằng tay.
• Tăng tải động cơ hoặc dòng servo.
• Báo động chuyển động lặp đi lặp lại mà không có lỗi điện rõ ràng.
• Rò rỉ mỡ bất thường hoặc chất bôi trơn bị nhiễm bẩn.
• Độ rơ hướng trục hoặc độ rơ hướng tâm vượt quá phạm vi bình thường.
• Giảm độ ổn định khi gắp sau thời gian hoạt động dài.
• Kháng cự bất thường trong quá trình tăng tốc hoặc giảm tốc.
• Thay thế lặp đi lặp lại các bộ phận cơ khí liền kề.

Các triệu chứng này không tự động chứng minh vòng bi bị lỗi. Động cơ, khớp nối, vít me, đai, puly, thanh dẫn hướng, bộ mã hóa, trục và ổ đỡ cũng nên được kiểm tra trước khi đưa ra quyết định sửa chữa cuối cùng.

Giải pháp — Thay thế chính xác cho chuyển động máy ổn định

Việc thay thế vòng bi bị mòn bằng vòng bi NSK 708ATYNDBMP5 H4218K được xác định chính xác giúp khôi phục sự hỗ trợ và dẫn hướng dự kiến của cụm cơ khí FUJI bị ảnh hưởng.

Không giống như vòng bi đa dụng thông thường, mẫu này sử dụng cấu hình tiếp xúc góc được ghép đôi với độ định vị được kiểm soát và độ chính xác cao. Cách bố trí ghép đôi rất quan trọng vì cặp vòng bi phải hoạt động như một hệ thống cơ khí duy nhất. Lắp đặt một vòng bi không khớp với độ định vị, vòng cách, dung sai hoặc cách tiếp xúc khác có thể làm thay đổi độ cứng trục và hành vi vận hành.

Lợi ích bảo trì

Tại sao mã hiệu đầy đủ lại quan trọng

Mô tả đơn giản hóa “708AT” không đủ để mua sắm thay thế chính xác. Các vòng bi cùng dòng cơ bản 708 có thể có vật liệu vòng cách, mức độ định vị, cách bố trí ghép đôi, khe hở bên trong và cấp độ chính xác khác nhau.

Vì lý do này, các yêu cầu và đơn đặt hàng nên chỉ định:

NSK 708ATYNDBMP5 / FUJI H4218K

Sử dụng mã hiệu hoàn chỉnh giúp ngăn chặn việc thay thế bằng vòng bi có kích thước vật lý chính xác nhưng đặc tính hoạt động sai.

Thông số kỹ thuật

Lưu ý kỹ thuật quan trọng

Đường kính lỗ 8 mm và đường kính ngoài 22 mm được hỗ trợ bởi các hồ sơ nhận dạng sản phẩm và thương mại có sẵn cho NSK 708ATYNDBMP5. Tuy nhiên, chiều rộng vòng bi, hướng lắp đặt, ký hiệu ghép đôi, hướng định vị, phương pháp bôi trơn và trục máy chính xác phải được xác nhận với vòng bi gốc và tài liệu dịch vụ FUJI trước khi lắp đặt.

Giải thích mã hiệu vòng bi

Các hậu tố rất quan trọng đối với việc lựa chọn sản phẩm. Một vòng bi 708 tiêu chuẩn không có mã ghép đôi, định vị, vòng cách và mã chính xác phù hợp không nên được coi là một sản phẩm thay thế tương đương.

Ưu điểm chính của sản phẩm

1. Nhận dạng mã hiệu đầy đủ chính xác

Sản phẩm được nhận dạng bằng mã hiệu đầy đủ của NSK là 708ATYNDBMP5 thay vì chỉ tham chiếu rút gọn 708AT. Điều này giúp các nhóm mua hàng so sánh báo giá chính xác và giảm nguy cơ đặt hàng một vòng bi có vẻ ngoài tương tự nhưng khác biệt về mặt kỹ thuật.

2. Cách bố trí chéo lưng được ghép đôi

Cách bố trí DB đặt cặp vòng bi chéo lưng với nhau. Cấu trúc này hỗ trợ tải hướng tâm, tải hướng trục theo cả hai hướng và tải mô-men xoắn do cơ cấu máy tạo ra.

3. Định vị trung bình được kiểm soát

Hậu tố M chỉ định định vị trung bình. Định vị làm giảm chuyển động bên trong không mong muốn và tăng độ cứng của cụm lắp ráp, hỗ trợ dẫn hướng cơ khí ổn định hơn.

4. Độ chính xác P5

Mã hiệu P5 dành cho các ứng dụng yêu cầu độ chính xác về kích thước và vận hành cao hơn các vòng bi công nghiệp thông thường. Điều này quan trọng trong máy móc SMT, nơi chuyển động cơ khí có thể lặp lại ảnh hưởng đến sự ổn định sản xuất.

5. Thiết kế lỗ 8 mm nhỏ gọn

Kích thước vòng bi nhỏ gọn phù hợp với các cụm chuyển động chính xác nơi không gian lắp đặt bị hạn chế và cần hỗ trợ trục chính xác.

6. Ứng dụng bảo trì SMT chuyên nghiệp

Tham chiếu chéo H4218K hỗ trợ nhận dạng nhanh hơn cho việc bảo trì thiết bị FUJI, kho phụ tùng, phục hồi máy và thay thế khẩn cấp.

7. Giảm rủi ro mua sắm

Hiển thị cả mã hiệu vòng bi NSK và mã phụ tùng FUJI cho phép kỹ sư bảo trì, nhà phân phối và bộ phận mua hàng kiểm tra chéo cùng một mặt hàng bằng các hệ thống tài liệu khác nhau.

8. Phù hợp cho bảo trì phòng ngừa

Vòng bi có thể được lưu kho như một phần của chương trình bảo trì theo kế hoạch để giảm thiểu sự chậm trễ khi phát hiện rung động, tiếng ồn hoặc mài mòn cơ khí.

Ứng dụng

Vòng bi FUJI NSK 708ATYNDBMP5 H4218K dành cho các cụm cơ khí chính xác trong thiết bị gắp linh kiện điện tử.

Các lĩnh vực ứng dụng chính

Người dùng áp dụng

• Chủ sở hữu máy SMT.
• Nhà cung cấp dịch vụ sản xuất điện tử.
• Nhà máy lắp ráp PCB.
• Bộ phận bảo trì thiết bị FUJI.
• Các công ty sửa chữa SMT độc lập.
• Các công ty phục hồi máy.
• Nhà phân phối phụ tùng SMT.
• Kỹ sư dịch vụ nước ngoài.
• Đội bảo trì tự động hóa công nghiệp.
• Các nhà tích hợp dây chuyền sản xuất điện tử.

Tuyên bố tương thích

Vòng bi H4218K được bán trên thị trường cho các thiết bị FUJI NXT và XP143 được chọn, nhưng các thế hệ máy, phạm vi số sê-ri, phiên bản cơ khí và cụm trục riêng lẻ có thể khác nhau.

Trước khi đặt hàng, người mua nên cung cấp ít nhất một trong các thông tin sau:

• Ảnh rõ ràng của vòng bi đã tháo.
• Toàn bộ ký hiệu vòng bi từ vòng bi hoặc gói hàng.
• Mã phụ tùng FUJI H4218K từ BOM máy.
• Mô hình máy và số sê-ri.
• Tên cụm cơ khí.
• Vị trí trục hoặc lắp đặt.
• Ảnh chụp màn hình sổ tay phụ tùng.
• Số lượng yêu cầu cho mỗi cụm.

Cách thức hoạt động

Vòng bi tiếp xúc góc sử dụng các rãnh lăn được dịch chuyển tương đối với nhau. Đường tiếp xúc giữa các viên bi và rãnh lăn được đặt ở một góc với mặt phẳng hướng tâm. Điều này cho phép vòng bi chịu tải hướng tâm cùng với tải hướng trục.

Một vòng bi tiếp xúc góc đơn thường chịu lực hướng trục chủ yếu theo một hướng. Trong một bộ ghép đôi chéo lưng, hai vòng bi được lắp đặt theo hướng đối diện. Do đó, cặp vòng bi có thể chịu lực hướng trục từ cả hai hướng và cung cấp khả năng chống lại mô-men xoắn lật tốt hơn.

Trình tự hoạt động

Chức năng của cách bố trí chéo lưng

Một cặp vòng bi chéo lưng có khoảng cách tương đối rộng giữa các tâm tải trọng hiệu dụng của chúng. Điều này cung cấp khả năng chịu tải mô-men xoắn mạnh hơn và hỗ trợ một cấu trúc cơ khí cứng vững.

Đối với thiết bị SMT, điều này có thể đóng góp vào:

• Hỗ trợ trục ổn định.
• Chuyển động hướng trục được kiểm soát.
• Giảm độ rơ không mong muốn.
• Tăng tốc và giảm tốc nhất quán.
• Cải thiện phản ứng trong các chu kỳ hoạt động lặp đi lặp lại.
• Độ lặp lại cơ khí tốt hơn sau khi lắp đặt đúng cách.
• Hành vi servo có thể dự đoán được hơn.
• Giảm rung động do khe hở bên trong quá mức.

Chức năng của định vị

Định vị áp dụng một lực bên trong được kiểm soát cho bộ vòng bi ghép đôi trước khi tải trọng hoạt động bên ngoài được đưa vào.

Các hiệu ứng dự kiến bao gồm:

• Tăng độ cứng cơ khí.
• Giảm dịch chuyển hướng trục.
• Kiểm soát khe hở bên trong.
• Cải thiện độ ổn định vận hành.
• Giảm trượt phần tử lăn.
• Hỗ trợ chuyển động có thể lặp lại.
• Cải thiện phản ứng trong quá trình thay đổi hướng.

Định vị không nên được thêm vào một cách tùy tiện trong quá trình lắp đặt. Bộ vòng bi đã có điều kiện ghép đôi được chỉ định, và áp lực lắp ráp quá mức có thể tạo ra nhiệt bất thường, mô-men xoắn hoặc hỏng hóc sớm.

Khuyến nghị lắp đặt

Việc lắp đặt nên được thực hiện bởi kỹ thuật viên quen thuộc với việc xử lý vòng bi chính xác và bảo trì thiết bị FUJI.

Trước khi lắp đặt

1. Xác nhận mã hiệu đầy đủ 708ATYNDBMP5.
2. Xác nhận mã tham chiếu FUJI H4218K.
3. So sánh vòng bi mới với vòng bi đã tháo.
4. Kiểm tra gói hàng để tìm ký hiệu bộ ghép đôi.
5. Xác minh hướng lắp đặt.
6. Kiểm tra trục và vỏ máy xem có hư hỏng không.
7. Đo kích thước lắp ghép trục và vỏ máy nếu cần.
8. Làm sạch khu vực làm việc và dụng cụ lắp đặt.
9. Xác nhận yêu cầu bôi trơn chính xác.
10. Xem lại sổ tay dịch vụ máy.

Trong quá trình lắp đặt

• Không áp dụng lực lắp đặt qua các viên bi.
• Chỉ áp dụng lực cho vòng được ép chặt.
• Không tách rời hoặc trộn lẫn các cặp vòng bi ghép đôi.
• Giữ nguyên ký hiệu ghép đôi và hướng nhìn thấy được.
• Tránh va đập búa trực tiếp.
• Sử dụng máy gia nhiệt vòng bi sạch hoặc máy ép chính xác khi cần thiết.
• Bảo vệ rãnh lăn khỏi các hạt kim loại và bụi.
• Không chạm vào các bề mặt đã làm sạch bằng găng tay bị nhiễm bẩn.
• Không rửa sạch chất bôi trơn của nhà máy trừ khi được chỉ định.
• Siết chặt các bộ phận liên quan theo thông số kỹ thuật dịch vụ.

Sau khi lắp đặt

Cách chọn

Không khuyến khích chọn vòng bi chỉ dựa trên ngoại hình hoặc kích thước cơ bản. Hậu tố hoàn chỉnh ảnh hưởng đến cấu tạo bên trong và hiệu suất.

Danh sách kiểm tra lựa chọn

Không thay thế chỉ dựa trên các yếu tố này

• Đường kính trong giống nhau.
• Đường kính ngoài giống nhau.
• Ngoại hình vòng bi tương tự.
• Cùng số cơ bản 708.
• Giá mua thấp hơn.
• Mô tả người bán chưa được xác minh.
• Mô hình máy FUJI tương tự.
• Trục cơ khí tương tự.
• Vòng bi không có ký hiệu hậu tố rõ ràng.
• Các vòng bi trộn lẫn từ các bộ khác nhau.

Thông tin yêu cầu báo giá

Để báo giá nhanh hơn và chính xác hơn, vui lòng gửi:

Kiểm tra chất lượng

Trước khi giao hàng, vòng bi nên được kiểm tra theo điều kiện cung cấp đã thỏa thuận.

Các mục kiểm tra được khuyến nghị

Khuyến nghị bảo quản

• Bảo quản trong môi trường khô ráo, sạch sẽ trong nhà.
• Giữ vòng bi trong bao bì bảo vệ cho đến khi lắp đặt.
• Tránh tiếp xúc trực tiếp với nước hoặc hóa chất ăn mòn.
• Không đặt các vật nặng lên bao bì vòng bi.
• Ngăn ngừa sốc và rung động trong quá trình bảo quản.
• Duy trì nhận dạng kho rõ ràng.
• Giữ các bộ ghép đôi cùng nhau.
• Sử dụng phương pháp kiểm soát tồn kho nhập trước xuất trước.
• Tránh mở bao bì không cần thiết.
• Kiểm tra các bộ phận lưu kho lâu ngày trước khi lắp đặt.

Câu hỏi thường gặp

1. Mã hiệu đầy đủ của vòng bi H4218K là gì?

Mã hiệu vòng bi NSK đầy đủ là 708ATYNDBMP5. “708AT” chỉ là một tham chiếu rút gọn và không hiển thị vòng cách, cách bố trí ghép đôi, độ định vị hoặc cấp chính xác. Đơn đặt hàng nên sử dụng mã hiệu đầy đủ cùng với mã phụ tùng FUJI H4218K.

2. H4218K có phù hợp với mọi máy FUJI NXT hoặc XP143 không?

Không. Danh sách phụ tùng công khai liên kết H4218K với các ứng dụng FUJI NXT và XP143 được chọn, nhưng trục, mô-đun cơ khí, phạm vi số sê-ri và phiên bản máy chính xác có thể khác nhau. Khả năng tương thích nên được xác nhận bằng ký hiệu vòng bi gốc, BOM FUJI hoặc sổ tay dịch vụ.

3. DB, M và P5 có nghĩa là gì?

DB chỉ cách bố trí vòng bi ghép đôi chéo lưng. M chỉ định định vị trung bình và P5 chỉ định cấp độ chính xác. Các hậu tố này ảnh hưởng đến độ cứng, khe hở hoạt động và độ chính xác vận hành, vì vậy chúng không nên bỏ qua khi chọn sản phẩm thay thế.

4. Vòng bi 708 tiêu chuẩn có thể thay thế 708ATYNDBMP5 không?

Vòng bi 708 tiêu chuẩn không nên được coi là sản phẩm thay thế tự động. Nó có thể có thiết kế tiếp xúc, vòng cách, độ định vị, cách bố trí ghép đôi hoặc cấp độ chính xác khác. Ngay cả khi kích thước bên ngoài có vẻ tương tự, hiệu suất chuyển động của máy có thể khác nhau.

5. Cần những thông tin gì trước khi báo giá?

Vui lòng cung cấp mã hiệu vòng bi đầy đủ, mã phụ tùng FUJI, mô hình máy, số sê-ri, vị trí lắp đặt, số lượng yêu cầu, tình trạng sản phẩm và quốc gia đến. Ảnh chụp vòng bi đã tháo và nhãn gói hàng được khuyến nghị mạnh mẽ để xác minh cuối cùng.

Liên hệ với chúng tôi

Tìm kiếm vòng bi FUJI H4218K đáng tin cậy cho việc bảo trì máy SMT?

Gửi cho chúng tôi mô hình máy, số sê-ri, số lượng yêu cầu, vị trí lắp đặt và ảnh rõ ràng của vòng bi đã tháo. Đội ngũ của chúng tôi sẽ kiểm tra chéo mã hiệu NSK 708ATYNDBMP5 trước khi báo giá và giúp giảm thiểu rủi ro đặt hàng sai thông số kỹ thuật.

Chúng tôi hỗ trợ:

• Xác minh mã hiệu nhanh chóng.
• Tư vấn phụ tùng SMT chuyên nghiệp.
• Cung cấp vòng bi mới.
• Đóng gói xuất khẩu quốc tế.
• Các tùy chọn giao hàng trên toàn thế giới.
• Yêu cầu bảo trì khẩn cấp.
• Báo giá phụ tùng nhiều mặt hàng.
• Hợp nhất phụ tùng máy FUJI.
• Ảnh sản phẩm trước khi giao hàng.
• Chuẩn bị hóa đơn thương mại và danh sách đóng gói.

Liên hệ với SMT PARTS SUPPLY LTD. ngay hôm nay để biết tình trạng sẵn có, giá cả, thời gian giao hàng và xác nhận kỹ thuật.

Mẫu yêu cầu báo giá

Tuyên bố về tính tương thích và nhãn hiệu

Tên FUJI và NSK, mô hình máy và mã phụ tùng chỉ được sử dụng để nhận dạng sản phẩm và tham chiếu khả năng tương thích. Trang sản phẩm này không ngụ ý tài trợ, ủy quyền hoặc liên kết trừ khi được nêu rõ trong báo giá thương mại.

Khả năng tương thích của máy có thể khác nhau tùy thuộc vào năm sản xuất, số sê-ri, phiên bản lắp ráp và lịch sử bảo trì. Người mua nên xác nhận mã hiệu vòng bi chính xác và mã phụ tùng FUJI trước khi mua. Việc lắp đặt cuối cùng nên được thực hiện bởi nhân viên bảo trì có trình độ.
