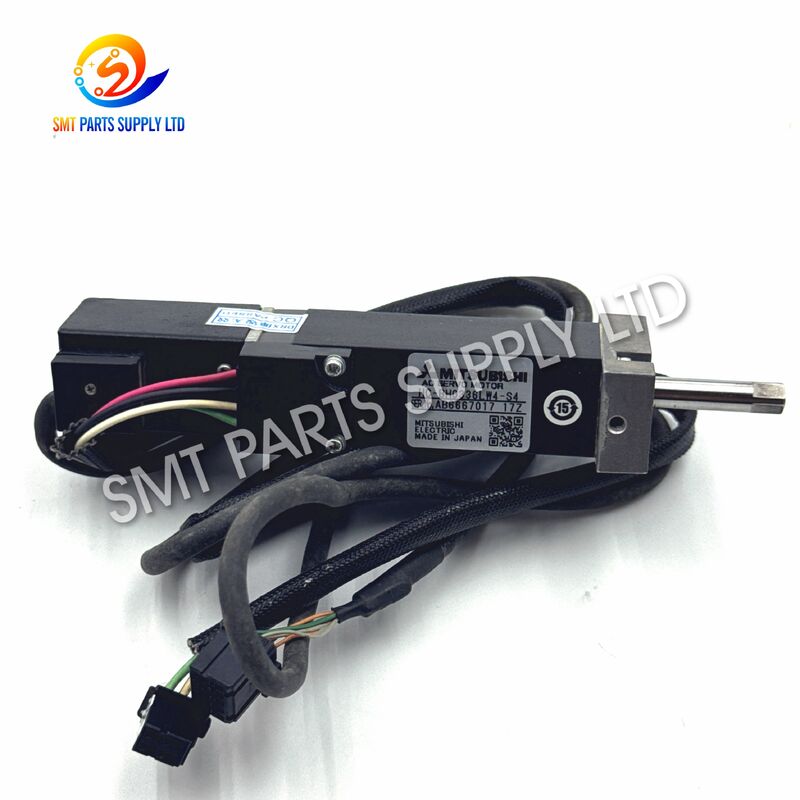

Động cơ servo trục Z JUKI HC-BH0336LW4-S4 30W FX-3-Series 40048065

JUKI HC-BH0336LW4-S4 Động cơ Servo Trục Z 30W FX-3-Series 40048065

JUKI 40048065 HC-BH0336LW4-S4 là động cơ servo nhỏ gọn 30W được thiết kế cho hệ thống di chuyển trục Z của máy gắp linh kiện dòng FX-3 tương thích. Trong quá trình lắp ráp điện tử tốc độ cao, trục Z điều khiển chuyển động dọc cần thiết cho việc tiếp cận đầu hút, nhặt linh kiện, rút đầu hút, tiếp cận PCB và đặt linh kiện có kiểm soát.

Hiệu suất trục Z ổn định là yếu tố cần thiết để duy trì chiều cao nhặt, chiều cao đặt và phản ứng đầu hút nhất quán. Khi động cơ ban đầu bị mòn, quá nhiệt hoặc không ổn định về điện, máy có thể gặp sự cố báo động định vị, chuyển động dọc không đều, lỗi nhặt linh kiện hoặc gián đoạn sản xuất đột ngột.

Được xác định bằng mã phụ tùng 40048065 và mẫu động cơ hoàn chỉnh HC-BH0336LW4-S4, bộ phận thay thế này phù hợp cho các nhà máy SMT, công ty dịch vụ thiết bị, nhà phân phối phụ tùng và nhà sản xuất điện tử bảo trì thiết bị gắp linh kiện tương thích. Trước khi đặt hàng, khách hàng nên xác nhận nhãn hoàn chỉnh, hậu tố động cơ, cách bố trí đầu nối, hướng cáp và cấu hình máy.

Mã phụ tùng, hậu tố mẫu và hình thức bên ngoài phải được kiểm tra cùng nhau. Động cơ có công suất định mức tương tự hoặc vỏ tương tự không tự động thay thế cho nhau.

Đối với máy KE-2070 hoặc KE-2080, khách hàng nên cung cấp nhãn động cơ hiện có và ảnh đầu nối trước khi đặt hàng. Khả năng tương thích không nên được xác nhận chỉ dựa trên tên máy hoặc công suất định mức.

Trục Z của đầu gắp linh kiện thực hiện một số lượng lớn các chu kỳ tăng tốc, giảm tốc, hạ và nâng lặp đi lặp lại trong mỗi ca sản xuất. Chuyển động liên tục tạo áp lực cơ học và điện lên động cơ, cáp, đầu nối và các bộ phận truyền động.

Sự cố động cơ có thể phát triển dần dần hoặc xuất hiện đột ngột sau va chạm, lỗi cáp hoặc tải cơ học quá mức.

Sản xuất SMT liên tục dần dần ảnh hưởng đến vòng bi động cơ, cách điện, các bộ phận phản hồi và kết nối cáp. Máy hoạt động nhiều ca có thể bị hao mòn nhanh hơn.

Cơ chế trục Z bị nhiễm bẩn, khô hoặc hư hỏng tạo ra lực cản bổ sung. Động cơ phải tạo ra nhiều lực hơn để hoàn thành chuyển động được lệnh, làm tăng nhiệt độ và tải điện.

Bôi trơn không đủ làm tăng ma sát. Chất bôi trơn quá nhiều hoặc không phù hợp có thể thu hút bụi, hạn chế chuyển động hoặc làm nhiễm bẩn các bộ phận cơ khí và điện gần đó.

Chuyển động đầu gắp linh kiện lặp đi lặp lại có thể làm uốn cong cáp động cơ và cáp phản hồi hàng nghìn lần. Dây dẫn bên trong có thể bị đứt ngay cả khi bề mặt cáp bên ngoài trông bình thường.

Tiếp xúc điện kém có thể làm gián đoạn nguồn điện động cơ hoặc tín hiệu phản hồi. Điều này có thể gây ra báo động không liên tục, chuyển động không ổn định hoặc lỗi trong quá trình khởi tạo máy.

Hệ thống điều khiển servo phụ thuộc vào phản hồi chính xác. Tín hiệu phản hồi không ổn định có thể gây ra lỗi định vị, rung động, chuyển động không đều hoặc các vấn đề định vị gốc lặp đi lặp lại.

Chiều cao đầu hút không chính xác, bộ nạp bị hỏng, dữ liệu linh kiện không phù hợp hoặc lỗi lập trình có thể gây ra va chạm đầu hút. Tác động đột ngột có thể làm hỏng động cơ, khớp nối hoặc cơ cấu truyền động trục Z.

Lắp lệch, siết chặt ốc vít không đều, lắp đầu nối cưỡng bức hoặc định tuyến cáp không chính xác có thể làm giảm tuổi thọ động cơ.

Chuyển động bị hạn chế, thông gió kém hoặc hoạt động liên tục dưới tải bất thường có thể gây quá nhiệt và đẩy nhanh quá trình suy giảm bên trong.

Chọn động cơ chỉ dựa trên ngoại hình hoặc công suất có thể dẫn đến sai đầu nối, lỗi phản hồi, sự cố lắp đặt hoặc báo động servo.

Khi khắc phục sự cố xác nhận rằng động cơ trục Z đã lắp đặt bị lỗi, việc thay thế bằng mẫu được xác định chính xác có thể khôi phục chuyển động đầu hút dọc ổn định.

Việc thay thế nên được chọn theo mã phụ tùng hoàn chỉnh và mẫu động cơ thay vì chỉ dựa trên ngoại hình.

Đối với sản phẩm này, thông tin nhận dạng chính là:

1. Ghi lại mã báo động máy hoàn chỉnh.
2. Kiểm tra đầu nối nguồn động cơ.
3. Kiểm tra đầu nối mã hóa hoặc phản hồi.
4. Kiểm tra cáp xem có bị nghiền, uốn cong hoặc đứt bên trong không.
5. Kiểm tra dẫn hướng trục Z và cơ cấu truyền động.
6. Xác nhận cơ cấu di chuyển không có lực cản quá mức.
7. Kiểm tra động cơ xem có tiếng ồn hoặc nhiệt độ bất thường không.
8. Xác minh nhãn và hậu tố động cơ hoàn chỉnh.
9. So sánh mã phụ tùng đã lắp đặt với hồ sơ bảo trì.
10. Chỉ thay thế động cơ sau khi các bộ phận liên quan đã được kiểm tra.
11. Hoàn thành định vị gốc và hiệu chuẩn máy sau khi lắp đặt.
12. Chạy thử nghiệm có kiểm soát trước khi khởi động lại sản xuất đầy đủ.

Việc thay thế động cơ có thể phù hợp khi:

• Động cơ liên tục tạo ra báo động servo đã được xác nhận.
• Tín hiệu phản hồi vẫn không ổn định sau khi kiểm tra cáp.
• Động cơ tạo ra tiếng ồn cơ học bất thường.
• Nhiệt độ động cơ tăng nhanh khi hoạt động bình thường.
• Trục hoặc vòng bi có dấu hiệu mòn quá mức.
• Chuyển động đầu hút dọc trở nên không nhất quán.
• Động cơ không vượt qua bài kiểm tra chức năng có sẵn.
• Động cơ đã lắp đặt bị hư hỏng do va chạm.
• Chi phí sửa chữa không kinh tế.
• Thời gian ngừng sản xuất yêu cầu giải pháp thay thế trực tiếp.

Động cơ HC-BH0336LW4-S4 được sử dụng để điều khiển chuyển động trục Z dọc của đầu gắp linh kiện SMT tương thích.

Trục Z di chuyển cụm đầu hút về điểm nhặt linh kiện, nâng linh kiện sau khi nhặt, hạ nó xuống vị trí PCB đã lập trình và rút đầu hút sau khi đặt.

• Sản xuất điện tử tiêu dùng.
• Lắp ráp điện tử ô tô.
• Sản xuất bảng mạch điều khiển công nghiệp.
• Sản xuất thiết bị truyền thông.
• Sản xuất đèn LED.
• Sản xuất điện tử công suất.
• Lắp ráp điện tử y tế.
• Sản xuất bảng mạch điều khiển thiết bị gia dụng.
• Dịch vụ sản xuất điện tử.
• Bảo trì và tân trang thiết bị SMT.

Việc lưu trữ động cơ thay thế có thể hữu ích khi:

• Máy hoạt động hai hoặc ba ca.
• Dây chuyền sản xuất có năng lực dự phòng hạn chế.
• Thời gian giao hàng quốc tế có thể ảnh hưởng đến bảo trì.
• Đã xảy ra các báo động không liên tục trước đó.
• Nhiều máy sử dụng cùng một động cơ đã được xác nhận.
• Thời gian ngừng sản xuất gây tổn thất đáng kể.
• Máy vẫn quan trọng đối với sản lượng hàng ngày.
• Hỗ trợ dịch vụ tại chỗ hạn chế.
• Đang lên kế hoạch bảo trì phòng ngừa.
• Yêu cầu sẵn có phụ tùng khẩn cấp.

Bộ điều khiển máy gửi lệnh di chuyển đến hệ thống điều khiển servo. Bộ điều khiển servo cung cấp nguồn điện được điều khiển cho động cơ, làm cho nó quay và di chuyển cơ cấu truyền động trục Z.

Thông tin phản hồi được gửi trở lại bộ điều khiển. Bộ điều khiển so sánh vị trí thực tế với vị trí được lệnh và sửa lỗi chuyển động cho đến khi đạt được chiều cao yêu cầu.

1. Chương trình gắp linh kiện yêu cầu vị trí trục Z.
2. Bộ điều khiển tạo lệnh di chuyển.
3. Bộ điều khiển servo cấp nguồn cho động cơ.
4. Động cơ quay cơ cấu truyền động.
5. Đầu gắp linh kiện di chuyển theo chiều dọc.
6. Phản hồi động cơ báo cáo chuyển động thực tế.
7. Bộ điều khiển so sánh vị trí thực tế và mục tiêu.
8. Sự khác biệt về vị trí được sửa tự động.
9. Đầu hút đạt đến chiều cao đã lập trình.
10. Hoạt động nhặt hoặc đặt tiếp tục.

Động cơ trục Z hoạt động cùng với:

• Bộ điều khiển servo.
• Cáp nguồn động cơ.
• Cáp mã hóa hoặc phản hồi.
• Khớp nối cơ khí.
• Dẫn hướng trục Z.
• Cơ cấu truyền động.
• Đầu gắp linh kiện.
• Giá đỡ đầu hút.
• Cảm biến gốc.
• Cảm biến giới hạn.
• Bộ điều khiển máy.
• Tham số servo.
• Hệ thống bôi trơn.
• Dữ liệu hiệu chuẩn máy.

Việc thay thế động cơ có thể không giải quyết được báo động do cáp bị hỏng, bộ điều khiển servo bị lỗi, cơ cấu bị kẹt, sự cố cảm biến hoặc tham số không chính xác.

Mã phụ tùng JUKI yêu cầu cho danh sách này là:

40048065

Mã phụ tùng nên được kiểm tra trên động cơ ban đầu, hồ sơ phụ tùng máy, tài liệu bảo trì hoặc lịch sử thay thế.

Mẫu hoàn chỉnh nên là:

HC-BH0336LW4-S4

Hậu tố cuối cùng rất quan trọng. Không chọn động cơ chỉ sử dụng mã định danh HC-BH0336LW4 rút gọn.

Xác nhận rằng động cơ ban đầu có công suất định mức là:

30W

Khớp công suất một mình là chưa đủ, nhưng đó là một bước nhận dạng quan trọng.

Xác minh rằng bộ phận yêu cầu là động cơ trục Z.

Động cơ lắp đặt gần đầu gắp linh kiện có thể điều khiển chuyển động khác. Động cơ cho các trục khác nhau không tự động thay thế cho nhau.

Đối với các ứng dụng dòng FX-3, vui lòng cung cấp:

• Mẫu máy hoàn chỉnh.
• Số sê-ri máy.
• Cấu hình đầu hút.
• Mã phụ tùng động cơ hiện có.
• Mẫu động cơ hiện có.
• Mã báo động hiện tại.

Đối với máy KE-2070 hoặc KE-2080, không đặt hàng trước khi động cơ đã lắp đặt được kiểm tra.

Ảnh nhãn phải hiển thị rõ ràng:

• Mẫu động cơ đầy đủ.
• Hậu tố hoàn chỉnh.
• Công suất định mức.
• Số sê-ri.
• Mã sản xuất.
• Mã vạch hoặc mã nhận dạng.
• Thông tin nhà sản xuất.

Cung cấp ảnh rõ ràng về:

• Đầu nối nguồn.
• Đầu nối phản hồi.
• Bố cục chân.
• Cấu trúc khóa đầu nối.
• Hướng thoát cáp.
• Chiều dài cáp.
• Bất kỳ bộ chuyển đổi trung gian nào.

Trước khi thanh toán, vui lòng xác nhận:

• Tình trạng sản phẩm.
• Tiêu chuẩn kiểm tra.
• Khả năng kiểm tra.
• Ngoại hình nhãn.
• Phụ kiện đi kèm.
• Thời hạn bảo hành.
• Quy trình trả hàng.
• Lịch trình giao hàng.
• Phương pháp đóng gói.
• Trách nhiệm vận chuyển.

• Ngắt kết nối và cách ly nguồn điện máy.
• Tuân thủ quy trình an toàn điện của nhà máy.
• Ghi lại vị trí cáp ban đầu.
• Chụp ảnh lắp đặt hiện có.
• Đánh dấu tất cả các đầu nối trước khi tháo.
• Xác nhận nhãn động cơ thay thế.
• Kiểm tra khớp nối và cơ cấu trục Z.
• Làm sạch khu vực lắp đặt.
• Kiểm tra lực cản cơ học quá mức.
• Xem lại tài liệu bảo trì phù hợp.

• Không kéo hoặc xoắn cáp động cơ.
• Không ép đầu nối vào vị trí.
• Căn chỉnh động cơ và khớp nối chính xác.
• Siết chặt các ốc vít lắp đặt đều.
• Giữ cáp tránh xa các bộ phận chuyển động.
• Tránh uốn cong cáp đột ngột.
• Ngăn mỡ lọt vào đầu nối.
• Xác nhận nối đất bảo vệ.
• Kiểm tra khoảng cách cáp.
• Lắp lại tất cả các nắp và bảo vệ.

• Hoàn thành quy trình định vị gốc cần thiết.
• Quan sát chuyển động đầu tiên ở tốc độ thấp.
• Kiểm tra hướng chuyển động.
• Lắng nghe âm thanh bất thường.
• Theo dõi nhiệt độ động cơ.
• Xác nhận chiều cao nhặt linh kiện.
• Xác nhận chiều cao đặt linh kiện.
• Chạy chu kỳ sản xuất khô.
• Kiểm tra một số lượng PCB hạn chế.
• Xem lại lịch sử báo động máy.

Việc lắp đặt và hiệu chuẩn phải được thực hiện bởi nhân viên bảo trì SMT được đào tạo.

Động cơ phải được bảo vệ chống lại:

• Tác động vận chuyển.
• Rung động lặp đi lặp lại.
• Độ ẩm.
• Bụi.
• Hư hỏng đầu nối.
• Uốn cong cáp.
• Tải trọng trục.
• Tĩnh điện.
• Xử lý kho.
• Di chuyển hàng hóa quốc tế.

Bao bì có thể bao gồm túi chống tĩnh điện, lớp bọc bảo vệ, đệm mút xốp, bảo vệ đầu nối và thùng carton xuất khẩu gia cố.

Động cơ được sử dụng cho chuyển động dọc trục Z trong thiết bị gắp linh kiện SMT dòng FX-3 tương thích. Nó hỗ trợ hạ đầu hút, nhặt linh kiện, rút đầu hút và đặt linh kiện có kiểm soát trong quá trình lắp ráp PCB.

Không nên giả định khả năng tương thích. Khách hàng vận hành máy KE-2070 hoặc KE-2080 nên cung cấp nhãn động cơ hiện có, hậu tố mẫu hoàn chỉnh và ảnh đầu nối để xác minh trước khi đặt hàng.

Vui lòng cung cấp mẫu máy, số sê-ri máy, mã phụ tùng hiện có, mẫu động cơ hoàn chỉnh, vị trí trục, ảnh đầu nối, ảnh nhãn, số lượng yêu cầu và mã báo động máy hiện tại.

Các triệu chứng phổ biến bao gồm báo động servo, chuyển động dọc không ổn định, tiếng ồn bất thường, nhiệt độ quá cao, sai lệch chiều cao nhặt linh kiện, lỗi chiều cao đặt linh kiện, lỗi định vị gốc lặp đi lặp lại và hoạt động trục không liên tục.

Các đơn vị mới, dư thừa hoặc đã qua sử dụng đã kiểm tra có thể có sẵn tùy thuộc vào tồn kho hiện tại. Tình trạng sản phẩm, trạng thái kiểm tra, điều khoản bảo hành, đóng gói và lịch trình giao hàng nên được xác nhận trong báo giá chính thức.

Cần một Động cơ servo trục Z JUKI 40048065 HC-BH0336LW4-S4 30W cho máy gắp linh kiện SMT dòng FX-3?

Vui lòng cung cấp:

• Mã phụ tùng yêu cầu.
• Mẫu động cơ hoàn chỉnh.
• Mẫu máy.
• Số sê-ri máy.
• Số lượng yêu cầu.
• Tình trạng sản phẩm ưa thích.
• Quốc gia đến.
• Ảnh nhãn động cơ.
• Ảnh đầu nối.
• Mã báo động máy hiện tại.

Chúng tôi sẽ xem xét chi tiết nhận dạng và cung cấp tình trạng sản phẩm có sẵn, thông tin kiểm tra, chi tiết đóng gói và các tùy chọn giao hàng.
