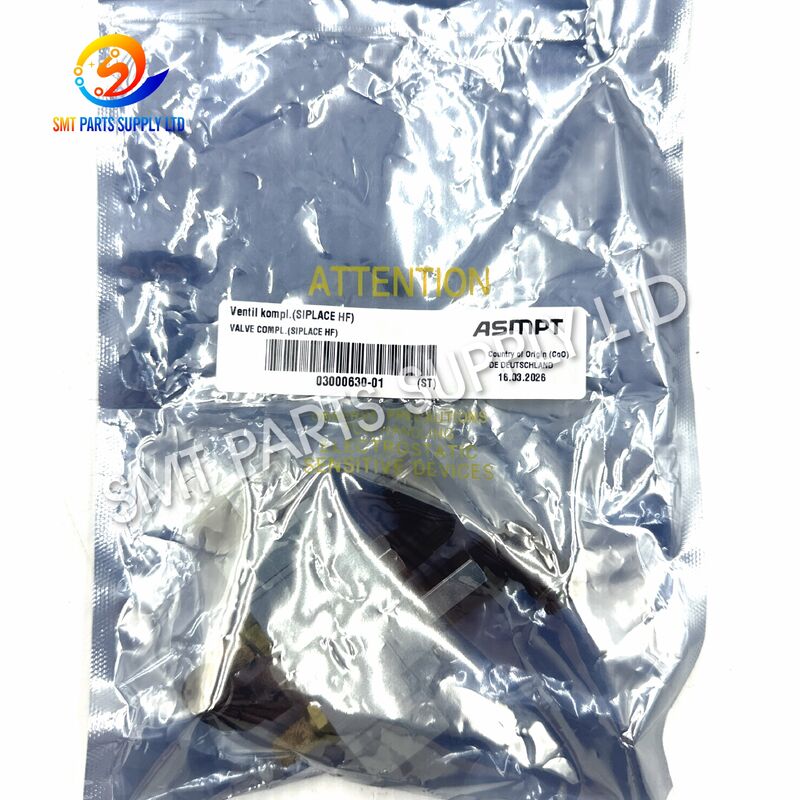

ASMPT 03000630-01 SMC SY5120-5LOU-01 Lắp ráp van điện từ 24VDC

Cụm van điện từ ASMPT 03000630-01 SMC SY5120-5LOU-01 được thiết kế để điều khiển hướng bằng khí nén trong cấu hình máy ASMPT và SIPLACE SMT tương thích. Nó chuyển đổi lệnh điện 24VDC từ hệ thống điều khiển máy thành chuyển mạch khí nén được điều khiển, cho phép cơ cấu khí nén được kết nối mở rộng, rút ​​lại, nhả, kẹp, định vị hoặc quay trở lại theo trình tự sản xuất đã được lập trình.

Cấu hình SY5120 thuộc họ SMC SY5000 và sử dụng cấu trúc điện từ đơn năm cổng, hai vị trí. Mã mẫu xác định cuộn dây tiêu chuẩn 24VDC, kết nối phích cắm loại L được cung cấp mà không có đầu nối giao phối, chỉ báo tích hợp và chức năng triệt tiêu đột biến cũng như các cổng làm việc A và B 1/8 inch.

Van này phù hợp cho các nhà máy SMT, công ty dịch vụ thiết bị, cơ sở tân trang máy móc, bộ phận bảo trì và nhà phân phối phụ tùng công nghiệp. Bởi vì các van tương tự bên ngoài có thể khác nhau về điện áp, kích thước cổng, đầu vào điện, ren, thiết kế thí điểm, ghi đè thủ công và phụ kiện, nên luôn phải kiểm tra nhãn gốc hoàn chỉnh trước khi đặt hàng.

Máy định vị SMT phụ thuộc vào điều khiển khí nén ổn định để hoàn thành các hoạt động cơ học lặp đi lặp lại. Mọi chuyển động được điều khiển bằng không khí phải diễn ra vào đúng thời điểm và đạt đến vị trí cần thiết trước khi máy tiếp tục trình tự đã được lập trình.

Sau thời gian sử dụng kéo dài, van có thể bị nhiễm bẩn, hư hỏng cuộn dây, hư hỏng đầu nối, mòn lớp đệm bên trong, dòng khí thải bị hạn chế hoặc chuyển động ống cuộn không ổn định. Những điều kiện này có thể làm giảm tốc độ phản hồi và dẫn đến lỗi máy không liên tục.

Hướng dẫn vận hành chính thức khuyến nghị chuẩn bị không khí sạch, bao gồm bộ lọc không khí đầu dòng có khả năng lọc 5 μm hoặc mịn hơn. Việc thoát nước quá mức phải được kiểm soát bằng thiết bị sấy khô hoặc tách nước thích hợp.

Báo động của máy không tự động xác nhận rằng van bị lỗi. Đầu ra của bộ điều khiển, đầu nối, cáp, nguồn cấp khí, bộ điều chỉnh, bộ lọc, ống, cảm biến, bộ truyền động, bộ giảm thanh khí thải và cụm cơ khí cũng cần được kiểm tra.

Việc kiểm tra có cấu trúc giúp các nhóm bảo trì xác định lỗi thực tế và tránh việc thay thế các bộ phận không cần thiết.

Hai van có thể trông gần giống nhau nhưng có đặc điểm hoạt động khác nhau.

Dữ liệu cấu hình chính thức của SY5000 xác định sê-ri, truyền động đơn hai vị trí, điện áp 24VDC, đầu vào điện LO, đèn loại U và bộ triệt tiêu đột biến cũng như thông số kỹ thuật cổng làm việc 1/8 inch.

Dòng sản phẩm SY5000 được chỉ định cho dịch vụ hàng không, với phạm vi nhiệt độ môi trường và chất lỏng từ -10°C đến 50°C mà không bị đóng băng và cấu hình được định mức lên tới 0,7 MPa.

Sự so sánh sau đây giúp phân biệt các dòng thiết bị truyền động SY5000 phổ biến. Hậu tố đầy đủ vẫn phải được kiểm tra vì điện áp, kiểu phích cắm, bộ triệt, cổng, ren và các tùy chọn có thể khác nhau.

Cụm van được sử dụng để điều khiển hướng khí nén trong các hệ thống máy định vị SMT tương thích. Nó nhận lệnh điện và điều khiển đường dẫn khí được kết nối với bộ truyền động khí nén hoặc cơ cấu máy.

Tùy thuộc vào mạch khí nén được lắp đặt, van có thể điều khiển:

Chức năng chính xác của mã bộ phận 03000630-01 phải được xác nhận từ vị trí lắp đặt máy, sơ đồ khí nén, hồ sơ dịch vụ hoặc bộ phận đã tháo.

Van có năm đường dẫn khí nén chính.

Khi cuộn dây không được cấp điện, van vẫn ở vị trí bình thường. Ống bên trong kết nối cổng cung cấp áp suất với một cổng truyền động trong khi cổng truyền động đối diện được kết nối với ống xả.

Do đó, cơ cấu khí nén được kết nối vẫn ở nguyên hoặc quay về vị trí máy bình thường của nó.

Khi bộ điều khiển cung cấp 24VDC:

1. Cuộn dây điện từ tạo ra một từ trường.
2. Cơ chế thí điểm thay đổi trạng thái.
3. Áp lực của phi công di chuyển ống chỉ chính.
4. Công tắc đường dẫn khí bên trong.
5. Cung cấp luồng không khí đến cổng làm việc đối diện.
6. Không khí từ buồng truyền động khác được thải ra.
7. Cơ chế được kết nối thay đổi vị trí.

Khi lệnh điện được loại bỏ:

1. Dòng điện cuộn dây dừng lại.
2. Từ trường sụp đổ.
3. Phần thí điểm trở lại.
4. Ống chính trở lại vị trí bình thường.
5. Đường cấp và xả trở về trạng thái ban đầu.
6. Bộ truyền động hoàn thành chuyển động quay trở lại của nó.

Đèn báo giúp nhân viên bảo trì kiểm tra xem điện từ có nhận được lệnh điện hay không.

Bộ triệt xung giúp giảm điện áp tăng đột biến được tạo ra khi tắt cuộn dây. Cấu hình U được xác định là loại triệt tiêu đột biến không phân cực được trang bị ánh sáng.

Đèn báo sáng không đảm bảo rằng không khí đang chuyển đổi chính xác. Áp suất không khí không đủ, ô nhiễm bên trong, ống xả bị tắc, ống bị hỏng hoặc tắc nghẽn cơ học vẫn có thể cản trở chuyển động của bộ truyền động.

Trước khi tháo van ban đầu:

• Dừng máy theo quy trình tắt máy đã được phê duyệt.
• Ngắt kết nối hoặc cách ly nguồn điện khi cần thiết.
• Đóng nguồn cung cấp khí nén.
• Giải phóng áp suất không khí được lưu trữ.
• Xác nhận rằng các cơ chế được kết nối không thể di chuyển bất ngờ.
• Chụp ảnh hệ thống dây điện và ống ban đầu.
• Dán nhãn cho từng ống dẫn khí trước khi ngắt kết nối.
• Ghi lại nhãn van hoàn chỉnh.
• Kiểm tra hướng lắp và vị trí lắp.
• Giữ các cổng thay thế được bảo vệ khỏi bụi.

Việc vận hành ghi đè thủ công có thể kích hoạt ngay thiết bị được kết nối. Nhân viên phải xác nhận rằng chuyển động này an toàn trước khi sử dụng. Sau khi thay van, khí nén dự trữ phải được kiểm soát và phải thực hiện các biện pháp để ngăn chặn chuyển động đột ngột của bộ truyền động.

Đừng:

• Áp dụng điện áp cuộn dây không chính xác.
• Lắp đặt van trong khi mạch được điều áp.
• Chặn các cổng xả.
• Cho phép băng dán quá mức đi vào van.
• Trao đổi ống A và B mà không kiểm tra mạch.
• Kéo phích cắm bằng dây của nó.
• Vận hành đường ống hoặc phụ kiện bị hư hỏng.
• Để chế độ ghi đè khóa thủ công được thực hiện.
• Sửa đổi cuộn dây hoặc thân van.
• Tiếp tục sản xuất tự động trước khi thử nghiệm cơ chế.

Hướng dẫn chính thức lưu ý rằng việc cấp điện liên tục trong thời gian dài có thể làm tăng nhiệt độ cuộn dây và có thể ảnh hưởng đến van hoặc thiết bị gần đó. Cần xem xét việc quản lý nhiệt phù hợp khi không thể tránh khỏi việc phải cung cấp năng lượng kéo dài.

Vui lòng cung cấp:

1. Một bức ảnh đầy đủ của van được lắp đặt.
2. Một bức ảnh cận cảnh của nhãn van hoàn chỉnh.
3. Một bức ảnh về số bộ phận của thiết bị 03000630-01.
4. Hình ảnh ổ cắm điện.
5. Một bức ảnh cho thấy tất cả các ống khí nén.
6. Hình ảnh vị trí lắp đặt.
7. Một bức ảnh của tấm mô hình máy nếu có.

Không nên chọn van chỉ vì:

• Màu sắc cơ thể tương tự.
• Kích thước vật lý có vẻ giống hệt nhau.
• Phần đầu tiên của mô hình là như nhau.
• Hình dạng đầu nối trông tương tự.
• Phụ kiện có thể được vặn vào cổng.
• Hình ảnh sản phẩm trực tuyến trông giống như chiếc van đã được lắp đặt.

Một sự khác biệt nhỏ về hậu tố có thể thay đổi điện áp, loại phích cắm, bộ triệt âm, ren, thiết kế phi công hoặc hành vi vận hành.

Trước khi giao hàng, các bước kiểm tra sau có thể được thực hiện theo điều kiện đã báo giá và các yêu cầu đặt hàng đã thỏa thuận.

Các yêu cầu kiểm tra chức năng phải được thống nhất trước khi xác nhận đơn hàng vì các đồ đạc cần thiết và quy trình kiểm tra có thể khác nhau.

Không. Khả năng tương thích phụ thuộc vào cấu hình máy và mạch khí nén được lắp đặt. Vui lòng xác nhận kiểu máy, nhãn gốc đầy đủ, số bộ phận, điện áp, phích cắm, bố trí cổng, phụ kiện và vị trí lắp đặt trước khi đặt hàng.

Mã model xác định cuộn dây tiêu chuẩn 24VDC. Đầu ra của máy vẫn phải được đo và xác nhận trước khi lắp đặt để tránh hoạt động không chính xác hoặc hư hỏng về điện.

Mã LO xác định mục nhập phích cắm loại L không có đầu nối giao phối. Xác nhận xem đơn đặt hàng chỉ yêu cầu van, đầu nối riêng, dây dẫn, phụ kiện hay cụm lắp ráp hoàn chỉnh dành riêng cho máy.

Không tự động. Các mẫu SY5000 khác có thể có các đặc điểm dẫn động, điện áp, đầu nối, cổng, ren, trục điều khiển hoặc vị trí trung tính khác nhau. Các yêu cầu về mô hình và điều khiển máy hoàn chỉnh phải phù hợp.

Vui lòng cung cấp số lượng yêu cầu, số bộ phận thiết bị, mẫu van hoàn chỉnh, mẫu máy, ảnh nhãn rõ ràng, ảnh đầu nối, ảnh lắp đặt, tình trạng yêu cầu, quốc gia giao hàng và ngày giao hàng dự kiến.

Hãy liên hệ với nhóm bán hàng của chúng tôi để biết tình trạng sẵn có, xác nhận tính tương thích, thời gian giao hàng, giá cả, bao bì và thông tin vận chuyển quốc tế.

Để nhận được báo giá nhanh chóng và chính xác, vui lòng bao gồm:

• Tên sản phẩm.
• Mã sản phẩm 03000630-01.
• Mẫu van SY5120-5LOU-01.
• Model máy và số serial.
• Số lượng cần thiết.
• Hình ảnh rõ ràng của van ban đầu.
• Hình ảnh đầu nối và cổng khí nén.
• Tình trạng sản phẩm được yêu cầu.
• Nước giao hàng.
• Ngày giao hàng cần thiết.

Chúng tôi hoan nghênh các yêu cầu từ các nhà máy SMT, công ty bảo trì thiết bị, nhà tân trang máy móc, nhà phân phối công nghiệp và nhà sản xuất thiết bị điện tử ở Châu Âu, Bắc Mỹ, Đông Nam Á và các thị trường quốc tế khác.
