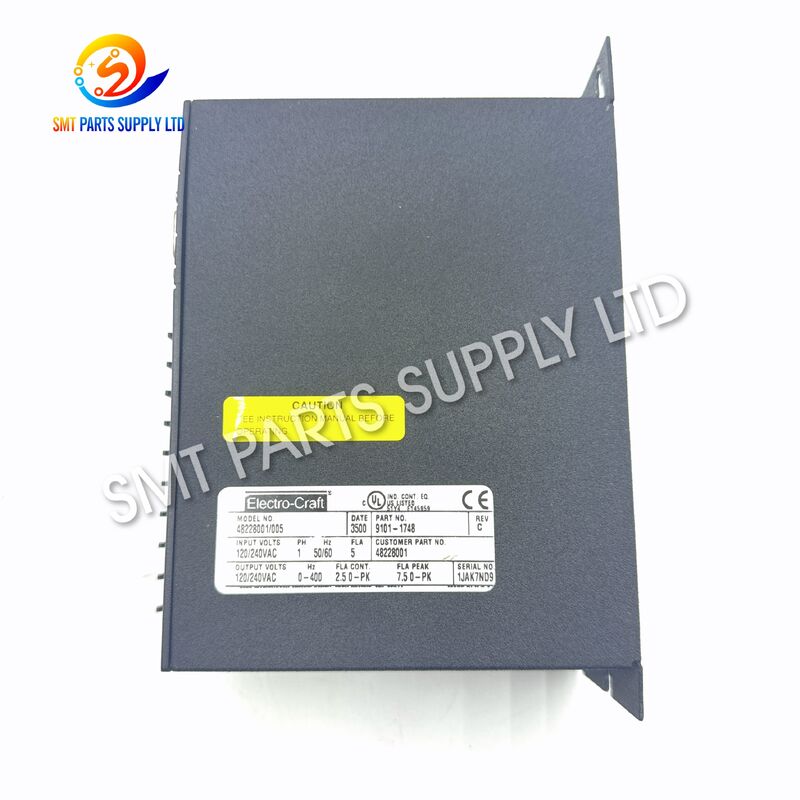

Trình điều khiển động cơ trục Y 48228001 cho máy Universal AI

The Bộ khuếch đại servo Electro-Craft 48228001, còn được tham chiếu với 9101-1748, là một thành phần điều khiển chuyển động công nghiệp được sử dụng trong thiết bị AI đa năng. Các tài liệu tham khảo dịch vụ và phụ tùng có sẵn xác định 48228001 là bộ khuếch đại Electro-Craft cho thiết bị Universal Instruments, trong khi các tài liệu tham khảo phụ tùng máy AI mô tả nó là bộ khuếch đại servo được sử dụng để điều khiển trục X-Y. Bộ khuếch đại nhận lệnh điều khiển từ hệ thống điều khiển chuyển động của máy và điều chỉnh nguồn điện được cung cấp cho động cơ servo tương ứng, cho phép tăng tốc, định vị, di chuyển và dừng trục được kiểm soát.

Đối với thiết bị lắp ráp đa năng cũ, tình trạng bộ khuếch đại servo ảnh hưởng trực tiếp đến sự ổn định của trục và khả năng sẵn sàng của máy. Bộ khuếch đại bị hỏng hoặc không ổn định có thể gây ra cảnh báo định vị, gián đoạn di chuyển, phản ứng động cơ bất thường hoặc trục được điều khiển không khởi tạo được. Việc thay thế bộ khuếch đại bằng bộ phận có số hiệu và phiên bản tương thích chính xác có thể khôi phục chuyển động đáng tin cậy mà không cần thay thế các cụm cơ khí khác một cách không cần thiết.

Bộ khuếch đại servo hoạt động liên tục dưới tải điện và nhiệt. Sau thời gian sản xuất dài, các thành phần điện tử, đầu nối, thành phần làm mát và mạch nguồn có thể dần dần xuống cấp.

Các vấn đề máy điển hình liên quan đến hệ thống truyền động trục có thể bao gồm:

Một cảnh báo servo không tự động có nghĩa là bộ khuếch đại bị lỗi. Động cơ, bộ mã hóa, dây điện, đầu nối, nguồn điện, bo mạch điều khiển chuyển động và trục cơ khí cũng nên được kiểm tra trước khi thay thế.

The Bộ khuếch đại servo 48228001 cung cấp một tùy chọn thay thế thiết thực khi bộ truyền động ban đầu được lắp đặt trong máy AI đa năng tương thích bị lỗi.

Thành phần này được thiết kế để hoạt động như một phần của hệ thống điều khiển servo vòng kín của máy. Nó chuyển đổi lệnh của bộ điều khiển chuyển động thành nguồn điện động cơ được kiểm soát và phản hồi với phản hồi từ hệ thống trục.

Việc thay thế đúng cách có thể giúp khôi phục:

• Chuyển động trục Y ổn định hoặc trục X-Y áp dụng.
• Tăng tốc và giảm tốc được kiểm soát.
• Định vị trục máy chính xác.
• Định vị lắp ráp linh kiện có thể lặp lại.
• Khởi tạo máy đáng tin cậy.
• Hoạt động chu kỳ sản xuất ổn định.
• Giảm thời gian ngừng hoạt động không mong muốn liên quan đến trục.
• Tiếp tục sử dụng thiết bị sản xuất AI đa năng hiện có.

Trước khi lắp đặt, bộ phận ban đầu nên được so sánh cẩn thận với bộ phận thay thế về số hiệu bộ phận, mẫu tham chiếu, bố cục đầu nối, thông số kỹ thuật điện và phiên bản.

Các tài liệu tham khảo phụ tùng công nghiệp có sẵn xác định 48228001 là bộ khuếch đại servo Electro-Craft liên quan đến thiết bị Universal Instruments. Một tài liệu tham khảo thiết bị AI liệt kê nó là AMP; SERVO; DC; 7.5A; 2.5A cho ứng dụng trục X-Y 6380B, trong khi các tài liệu tham khảo dịch vụ sửa chữa liên kết số hiệu bộ phận 48228001 với tham chiếu Electro-Craft 9101-1748.

*Luôn xác minh xếp hạng điện và cấu hình máy với nhãn tên bộ khuếch đại ban đầu và tài liệu thiết bị trước khi đặt hàng. Tham chiếu trục X-Y 7.5A/2.5A và 6380B được ghi lại trong danh sách phụ tùng công nghiệp có sẵn.

48228001 được sử dụng cho dịch vụ điều khiển chuyển động máy công nghiệp chứ không phải hoạt động động cơ đa năng. Nó đặc biệt liên quan đến việc bảo trì thiết bị sản xuất lắp ráp tự động AI đa năng cũ.

Người dùng điển hình bao gồm:

• Nhà máy lắp ráp điện tử.
• Dây chuyền sản xuất linh kiện xuyên lỗ.
• Cơ sở sản xuất EMS.
• Bộ phận bảo trì thiết bị AI đa năng.
• Các công ty sửa chữa điện tử công nghiệp.
• Các công ty tân trang thiết bị đã qua sử dụng.
• Nhà phân phối phụ tùng.
• Các nhóm kỹ thuật nhà máy bảo trì thiết bị lắp ráp cũ.

Bộ điều khiển máy AI đa năng xác định vị trí trục máy phải di chuyển theo trình tự sản xuất đã lập trình.

Bộ điều khiển gửi lệnh di chuyển cần thiết đến hệ thống truyền động servo.

Bộ khuếch đại servo 48228001 điều chỉnh nguồn điện cần thiết bởi động cơ tương ứng.

Thay vì chỉ bật và tắt động cơ, bộ truyền động kiểm soát phản ứng của động cơ theo lệnh của máy.

Động cơ servo chuyển đổi đầu ra điện được kiểm soát thành chuyển động quay cơ học, di chuyển trục máy tương ứng thông qua hệ thống truyền động cơ học.

Các thiết bị phản hồi trong hệ thống servo báo cáo chuyển động thực tế của động cơ hoặc trục cho bộ điều khiển.

Máy so sánh chuyển động thực tế với chuyển động được lệnh.

Nếu có sự khác biệt giữa chuyển động được lệnh và chuyển động thực tế, hệ thống servo sẽ điều chỉnh hoạt động của động cơ cho đến khi đạt được vị trí yêu cầu.

Hoạt động vòng kín này cung cấp chuyển động được kiểm soát cần thiết bởi thiết bị lắp ráp tự động.

Vì bộ khuếch đại chỉ là một yếu tố của vòng lặp điều khiển này, việc khắc phục sự cố nên đánh giá toàn bộ hệ thống thay vì chỉ thay thế bộ truyền động dựa trên cảnh báo trục.

Bộ khuếch đại servo bị lỗi hoặc cũ có thể tạo ra các triệu chứng khác nhau tùy thuộc vào tình trạng của máy.

• Trục Y không di chuyển trong quá trình khởi tạo.
• Chuyển động trục đột ngột dừng trong quá trình sản xuất.
• Cảnh báo servo lặp đi lặp lại xảy ra.
• Phản ứng động cơ trở nên không liên tục.
• Tăng tốc trục trở nên không đều.
• Máy không thể hoàn thành trình tự định vị gốc.
• Định vị trở nên không ổn định.
• Động cơ không nhận được đầu ra truyền động hiệu quả.
• Máy chạy sau khi khởi động lại nhưng lại gặp lỗi sau đó.
• Bộ khuếch đại servo hoạt động bất thường khi nóng.

Các triệu chứng này cũng có thể bắt nguồn từ các thành phần khác. Do đó, kỹ thuật viên nên kiểm tra điện áp nguồn, tình trạng động cơ, phản hồi bộ mã hóa, đầu nối, dây điện, bộ điều khiển trục và điện trở cơ khí trước khi xác nhận bộ khuếch đại là thành phần bị lỗi.

Đối với các nhà máy vẫn đang vận hành máy AI đa năng, việc thay thế một bộ khuếch đại servo riêng lẻ thường thực tế hơn là thay thế toàn bộ máy chỉ vì lỗi điều khiển trục.

Việc giữ một bộ phận dự phòng 48228001 tương thích có thể cho phép đội bảo trì phản ứng nhanh hơn khi bộ truyền động gặp sự cố bất ngờ.

Nhiều dây chuyền lắp ráp trưởng thành vẫn hoạt động hiệu quả, nhưng sự sẵn có của các thành phần điện tử cũ có thể ngày càng trở nên quan trọng đối với kế hoạch bảo trì.

Một bộ phận thay thế đã được kiểm tra cũng có thể hữu ích khi kỹ thuật viên cần xác định xem sự cố trục hiện tại có bắt nguồn từ bộ khuếch đại hay một bộ phận khác của hệ thống servo hay không.

Việc lựa chọn nên dựa trên bộ phận ban đầu được lắp đặt, không chỉ dựa trên thương hiệu máy.

Kiểm tra xem bộ phận ban đầu có hiển thị:

48228001

Việc khớp số hiệu bộ phận là bước đầu tiên để xác định bộ phận thay thế chính xác.

Nếu có, hãy so sánh số hiệu tham chiếu Electro-Craft:

9101-1748

Cung cấp mẫu máy AI đa năng chính xác.

Các tài liệu tham khảo phụ tùng có sẵn liên kết 48228001 với thiết bị AI đa năng và xác định ứng dụng trong hệ thống trục X-Y 6380B.

Chỉ định xem bộ khuếch đại được lắp đặt trên:

• Trục Y,
• Trục X,
• Hệ thống chuyển động X-Y,
• hoặc vị trí máy khác.

Không giả định rằng mọi cấu hình máy đều sử dụng cùng một bộ khuếch đại ở cùng một vị trí chính xác.

Kiểm tra:

• Thông số kỹ thuật đầu vào.
• Xếp hạng đầu ra/dòng điện.
• Bố cục đầu nối.
• Nhãn mẫu.
• Thông tin phiên bản.
• Tham chiếu nhà sản xuất.
• Số hiệu bộ phận máy gốc.

Đối với các bộ phận điện tử servo cũ, ảnh của các mục sau đây là hữu ích:

Tùy thuộc vào sự sẵn có, người mua có thể yêu cầu một bộ phận chưa sử dụng, đã được bảo dưỡng, đã được kiểm tra hoặc bộ phận thay thế. Tình trạng nên được xác nhận rõ ràng trước khi vận chuyển.

Trước khi yêu cầu báo giá, hãy cung cấp càng nhiều thông tin càng tốt:

Việc cung cấp thông tin đầy đủ giúp giảm rủi ro chọn sai phiên bản và cho phép xác nhận kỹ thuật nhanh hơn.

48228001 là một bộ khuếch đại servo được sử dụng trong hệ thống điều khiển chuyển động của thiết bị AI đa năng tương thích. Nó điều chỉnh nguồn điện được cung cấp cho động cơ servo để trục máy được điều khiển có thể tăng tốc, di chuyển, định vị và dừng theo lệnh của bộ điều khiển máy.

Nó thường được liệt kê trong các tài liệu tham khảo phụ tùng AI dưới dạng bộ khuếch đại servo trục Y, trong khi một tài liệu tham khảo phụ tùng AI đa năng chi tiết khác xác định 48228001 là bộ khuếch đại servo DC được sử dụng cho trục X-Y của cấu hình 6380B. Do đó, vị trí lắp đặt thực tế nên được xác nhận từ máy và bộ khuếch đại ban đầu trước khi đặt hàng.

Có. Các tài liệu tham khảo sửa chữa công nghiệp và phụ tùng xác định số hiệu bộ phận Universal Instruments 48228001 là bộ khuếch đại Electro-Craft với số hiệu tham chiếu 9101-1748. Nhãn bộ phận ban đầu vẫn nên được kiểm tra để xác nhận khả năng tương thích phiên bản.

Nên chẩn đoán trước. Cảnh báo servo cũng có thể do các vấn đề về động cơ, bộ mã hóa, cáp, đầu nối, bộ điều khiển, nguồn điện hoặc trục cơ khí gây ra. Việc xác nhận nguồn gốc của lỗi trước khi thay thế giúp tránh việc thay thế linh kiện không cần thiết.

Vui lòng cung cấp số hiệu bộ phận, mẫu máy AI đa năng, vị trí trục, số lượng và ảnh rõ nét về nhãn tên và đầu nối của bộ khuếch đại ban đầu. Điều này cho phép kiểm tra cấu hình và khả năng tương thích trước khi báo giá và vận chuyển.

Tìm kiếm bộ khuếch đại servo Electro-Craft 48228001 / 9101-1748 cho máy AI đa năng của bạn?

Gửi cho chúng tôi mẫu máy, số lượng yêu cầu, ảnh bộ khuếch đại ban đầu và thông tin nhãn tên. Chúng tôi có thể giúp xác nhận cấu hình bộ phận trước khi báo giá và cung cấp thông tin về tính sẵn có, tình trạng, thời gian chờ và vận chuyển.

Đối với các yêu cầu bảo trì máy khẩn cấp, hãy bao gồm mô tả lỗi máy hiện tại và vị trí lắp đặt để bộ khuếch đại servo được yêu cầu có thể được kiểm tra hiệu quả hơn.
