Trình điều khiển servo trục gương trục Panasonic MADDT1205001 J3152055A SAMSUNG HANWHA SM421 S

Panasonic MADDT1205001 J3152055A SAMSUNG HANWHA SM421 S Trục gương Trục điều khiển servo

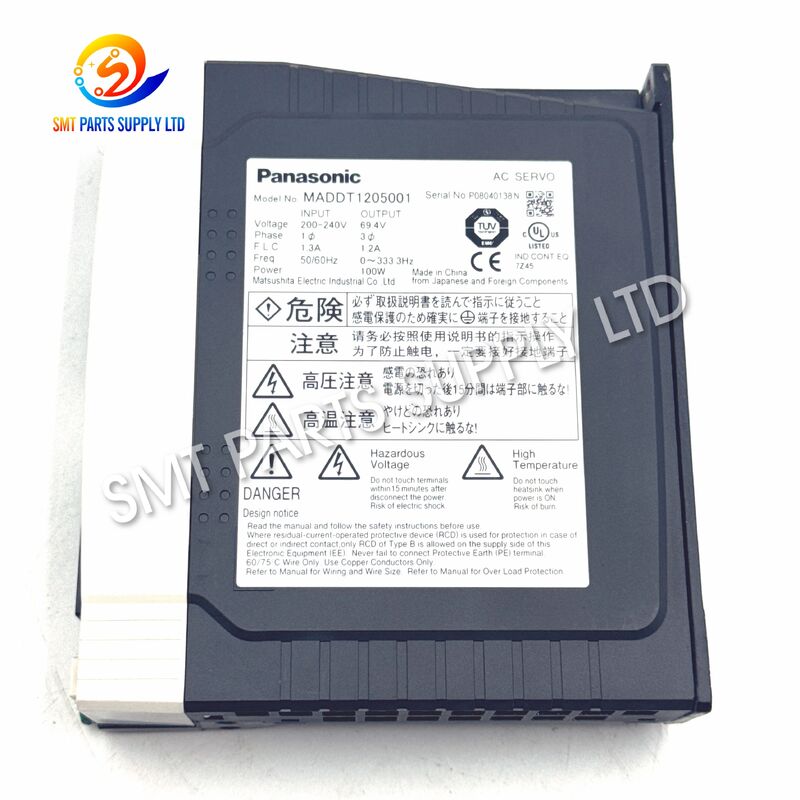

Máy điều khiển servo Panasonic MADDT1205001 J3152055A là một thành phần điều khiển chuyển động chính xác được áp dụng cho trục S của bộ lắp đặt Samsung Hanwha SM421 SMT, thường được gọi là trục gương.Được xây dựng trên nền tảng mini mini A4 của Panasonic, mô hình cơ bản MADDT1205 được thiết kế cho một động cơ servo 100W và cung cấp vị trí động cơ được kiểm soát cho thiết bị sản xuất tự động.

Trong SM421, chuyển động trục gương ổn định là quan trọng cho hoạt động máy nhất quán và đồng bộ hóa chuyển động chính xác.thất bại khởi tạo, hoặc các vấn đề định vị gián đoạn, thay thế nó bằng một đơn vị phù hợp chính xác có thể giúp khôi phục khả năng sử dụng máy.

Để mua chính xác, người mua nên xác nhận mô hình đầy đủ MADDT1205001, máy tham chiếu J3152055A, loại máy SM421, công suất động cơ, các đầu nối được cài đặt,và áp dụng trục S trước khi đặt hàng.

Nguyên nhân

Servo driver hoạt động liên tục dưới các gia tốc lặp đi lặp lại, phanh, tải điện, và rung động máy.Một số điều kiện có thể làm cho hệ thống servo trục gương SM421 trở nên không ổn định.

Nguyên nhân phổ biến của các vấn đề với servo driver

Một báo động servo không phải lúc nào cũng có nghĩa là người lái xe đã thất bại. Động cơ, bộ mã hóa, dây chuyền, đầu nối, nguồn điện và cơ chế cơ học cũng nên được kiểm tra trong quá trình chẩn đoán.

Các triệu chứng máy tính điển hình

• Trục S không thể hoàn thành khởi tạo.
• Trục gương dừng lại trong khi hoạt động.
• Cáo báo động liên tục.
• Di chuyển trục trở nên không ổn định.
• Vị trí không nhất quán.
• Tài xế được bật nhưng không thể bật.
• Sự rung động bất thường xảy ra trong khi di chuyển.
• Axis trả về một lỗi sau khi thiết lập lại máy.
• Nhiệt độ lái xe trở nên cao bất thường.

Một cuộc kiểm tra có hệ thống giúp xác định liệu việc thay thế MADDT1205001 có cần thiết hay không.

Giải pháp

Khi thử nghiệm xác nhận rằng servo driver SM421 trục S gốc bị lỗi, một MADDT1205001 phù hợp chính xác có thể được sử dụng làm tham chiếu thay thế.

Để lựa chọn đáng tin cậy, hãy so sánh tất cả các thông tin nhận dạng có sẵn thay vì chỉ mua theo ngoại hình.

Thông tin phù hợp được khuyến cáo

Trước khi lắp đặt kỹ thuật viên nên ghi lại cấu hình tham số ban đầu và chụp ảnh tất cả các vị trí cáp.và đặt đất cũng nên được kiểm tra.

Thay thế một trình điều khiển servo mà không giải quyết một cáp bị hỏng hoặc vấn đề tải cơ học có thể làm cho cùng một báo động xuất hiện một lần nữa.

Thông số kỹ thuật

Lưu ý:Luôn luôn kiểm tra biển hiệu lái xe và cấu hình máy trước khi thay thế.

Hướng dẫn nhận dạng sản phẩm

Xác định chính xác đặc biệt quan trọng đối với các máy điều khiển servo công nghiệp vì các mô hình khác nhau có thể chia sẻ các vỏ tương tự.

Sử dụng các tài liệu tham khảo này cùng nhau giúp giảm mua hàng không chính xác và thời gian ngừng hoạt động máy không cần thiết.

Ứng dụng

Máy điều khiển servo MADDT1205001 J3152055A chủ yếu được sử dụng để sửa chữa, phục vụ và bảo trì thiết bị đặt SM421 SMT của Samsung Hanwha.

Môi trường ứng dụng điển hình

Các nhà máy sản xuất SMT

Các nhà sản xuất điện tử có thể giữ servo driver này như một bộ phận thay thế quan trọng cho các dây chuyền sản xuất SM421.Có sự thay thế chính xác có sẵn có thể giảm thời gian ngừng hoạt động khi một lỗi điều khiển trục gương xảy ra.

Trung tâm sửa chữa SMT

Các công ty dịch vụ máy có thể sử dụng MADDT1205001 làm tài liệu tham khảo khi chẩn đoán hoặc sửa chữa các hệ thống điều khiển tự động SM421 trục S.

Nhà phân phối phụ tùng phụ tùng SMT

Các nhà phân phối phục vụ các nhà máy điện tử quốc tế có thể lưu trữ mô hình này cho khách hàng sử dụng thiết bị đặt Samsung hoặc Hanwha.

Các chương trình bảo trì phòng ngừa

Các nhà máy vận hành nhiều máy SM421 có thể giữ các bộ điều khiển servo được chọn trong danh mục bảo trì để cải thiện phản ứng khẩn cấp.

Ngành công nghiệp thích hợp

• Điện tử ô tô.
• Điện tử tiêu dùng.
• Hệ thống điều khiển công nghiệp.
• Sản xuất đèn LED.
• Điện tử viễn thông.
• Lắp ráp điện tử y tế.
• Sản xuất nguồn điện.
• Sản xuất hợp đồng PCB.
• Điện tử gia dụng.
• Sản xuất SMT chung.

Làm thế nào nó hoạt động

Máy điều khiển servo điều khiển động cơ servo được kết nối theo lệnh từ hệ thống điều khiển máy.

1. Lưu ý lệnh chuyển động

Bộ điều khiển SM421 xác định chuyển động trục S cần thiết theo chương trình sản xuất và trình tự vận hành máy.

2. Xử lý tín hiệu servo

MADDT1205001 xử lý lệnh chuyển động và tính toán phản ứng động cơ cần thiết.

3. Khả năng điều khiển động cơ

Máy điều khiển servo điều chỉnh đầu ra điện cho động cơ để trục có thể tăng tốc, di chuyển, giảm tốc và dừng chính xác.

4. Phản hồi mã hóa

Bộ mã hóa động cơ liên tục báo cáo thông tin chuyển động thực tế trở lại hệ thống servo.

5. Chỉnh sửa vòng kín

Hệ thống điều khiển so sánh chuyển động theo lệnh với chuyển động thực tế và thực hiện điều chỉnh nhanh chóng khi cần thiết.

6. Định vị trục chính xác

Thông qua phản hồi liên tục và điều chỉnh, trục gương có thể làm theo lệnh máy với khả năng lặp lại cao.

Hoạt động vòng kín này đặc biệt quan trọng trong thiết bị SMT, nơi chuyển động máy nhanh và lặp lại xảy ra trong suốt mỗi chu kỳ sản xuất.

Tại sao điều khiển servo ổn định quan trọng

Hệ thống servo trực tiếp ảnh hưởng đến chất lượng chuyển động của máy. Một trình điều khiển không ổn định có thể tạo ra các vấn đề ảnh hưởng đến năng suất ngay cả khi máy vẫn có thể hoạt động.

Các hậu quả tiềm ẩn bao gồm:

• Máy báo động nhiều lần.
• Tăng sự gián đoạn sản xuất.
• Đồng bộ trục kém.
• Vị trí không ổn định.
• Thời gian bảo trì lâu hơn.
• Thiết bị bị bị giảm.
• Thời gian ngừng sản xuất bất ngờ.

Sử dụng trình điều khiển servo chính xác giúp nhân viên bảo trì khôi phục cấu hình máy dự định mà không cần sửa đổi không cần thiết.

Cách chọn

Việc lựa chọn trình điều khiển servo công nghiệp nên dựa trên nhận dạng kỹ thuật chính xác.

Bước 1: Kiểm tra toàn bộ mô hình

Xác minh rằng nhãn lái xe gốc hiển thị:

MADDT1205001

Chỉ sử dụng một số phần có thể làm tăng nguy cơ chọn sai đơn vị.

Bước 2: Kiểm tra tham chiếu máy

So sánh số bộ phận máy:

J3152055A

Điều này cung cấp một điểm xác nhận quan trọng khác.

Bước 3: Xác nhận máy

Ứng dụng được mô tả ở đây là:

Samsung Hanwha SM421 SMT Mounter

Nếu máy của bạn là một mô hình khác, xác nhận tương thích riêng biệt.

Bước 4: Xác nhận trục

Ứng dụng mục tiêu là:

Trục S / Trục gương

Không giả định rằng các bộ điều khiển servo khác được lắp đặt bên trong cùng một máy có thể thay thế nhau.

Bước 5: Xác nhận năng lực động cơ

Mô hình cơ bản MADDT1205 thuộc lớp động cơ servo 100W.

Công suất động cơ nên phù hợp với hệ thống servo được cài đặt.

Bước 6: So sánh các đầu nối

Kiểm tra động cơ, bộ mã hóa, truyền thông, năng lượng, và các đầu nối điều khiển cẩn thận.

Sự xuất hiện bên ngoài tương tự không đảm bảo khả năng tương thích điện.

Bước 7: Giữ các thông số

Trước khi loại bỏ trình điều khiển hiện có, hãy lưu hoặc ghi lại các thông số servo ban đầu nếu có thể.

Các thông số chính xác rất quan trọng để hoạt động ổn định sau khi thay thế.

Thông tin đặt hàng khuyến cáo

Cung cấp hình ảnh rõ ràng của tài xế có thể cải thiện đáng kể độ chính xác xác xác minh.

Những lời khuyên về bảo trì

Để cải thiện độ tin cậy của hệ thống servo và kéo dài tuổi thọ máy:

• Giữ tủ điều khiển sạch sẽ.
• Duy trì thông gió phù hợp trong tủ.
• Kiểm tra các quạt làm mát thường xuyên.
• Kiểm tra độ chặt của đầu nối.
• Kiểm tra dây cáp và bộ mã hóa.
• Tránh tích tụ bụi quá nhiều.
• Duy trì điều kiện cung cấp điện ổn định.
• Sao lưu các thông số máy quan trọng.
• Điều tra báo động phục vụ lặp lại ngay lập tức.
• Kiểm tra tải cơ khí trước khi thay thế thiết bị điện tử.
• Thực hiện các thủ tục an toàn điện thích hợp trong quá trình bảo trì.

Một trình điều khiển thay thế nên được lắp đặt bởi nhân viên có trình độ quen thuộc với các hệ thống servo công nghiệp và thiết bị SMT.

Câu hỏi thường gặp

MADDT1205001 J3152055A được sử dụng để làm gì?

MADDT1205001 J3152055A được sử dụng cho Samsung Hanwha SM421 SMT mounter S-axis hoặc mirror-axis servo motion control.Nó điều chỉnh động cơ servo kết nối và hỗ trợ vị trí chính xác trong quá trình vận hành máy.

Q2. MADDT1205001 là một trình điều khiển servo 100W?

Có. Mô hình cơ bản MADDT1205 thuộc về lớp công suất động cơ 100W trong gia đình máy chủ mini A4 của Panasonic. Luôn luôn xác minh nhãn đầy đủ trước khi cài đặt.

Q3. Một trình điều khiển MINAS A4 khác có thể thay thế MADDT1205001 trực tiếp không?

Không tự động. Các mô hình MINAS A4 khác nhau có thể có các chỉ số công suất khác nhau, dung lượng dòng, đầu nối, thông số kỹ thuật điều khiển và yêu cầu động cơ.trục, và các thông số nên được xác minh trước tiên.

Q4. Tôi nên kiểm tra điều gì nếu tài xế mới hiển thị báo động tương tự?

Kiểm tra động cơ servo, bộ mã hóa, cáp động cơ, cáp mã hóa, đầu nối, tải cơ khí, thông số máy, nguồn cung cấp điện và nối đất.

Q5. Những thông tin nào tôi nên gửi cho một báo giá?

Vui lòng cung cấp MADDT1205001, J3152055A, Samsung Hanwha SM421, ứng dụng trục S hoặc trục gương, số lượng yêu cầu, quốc gia đích và hình ảnh rõ ràng của nhãn và đầu nối trình điều khiển hiện có.

Liên hệ với chúng tôi

Cần một trình điều khiển servo Panasonic MADDT1205001 J3152055A để bảo trì Samsung Hanwha SM421?

Vui lòng gửi mô hình đầy đủ, số bộ phận máy, số lượng yêu cầu, mô hình máy, ứng dụng trục, quốc gia đích và hình ảnh rõ ràng của người lái.

Chúng tôi có thể hỗ trợ với xác minh số phần, ứng dụng phù hợp, chuẩn bị báo giá, yêu cầu đóng gói, và sắp xếp vận chuyển quốc tế.

Đối với các yêu cầu sửa chữa máy khẩn cấp, hãy bao gồm thông tin báo động servo và nhãn trình điều khiển hiện có khi gửi yêu cầu của bạn.

Gửi yêu cầu MADDT1205001 J3152055A để có sẵn và báo giá.
