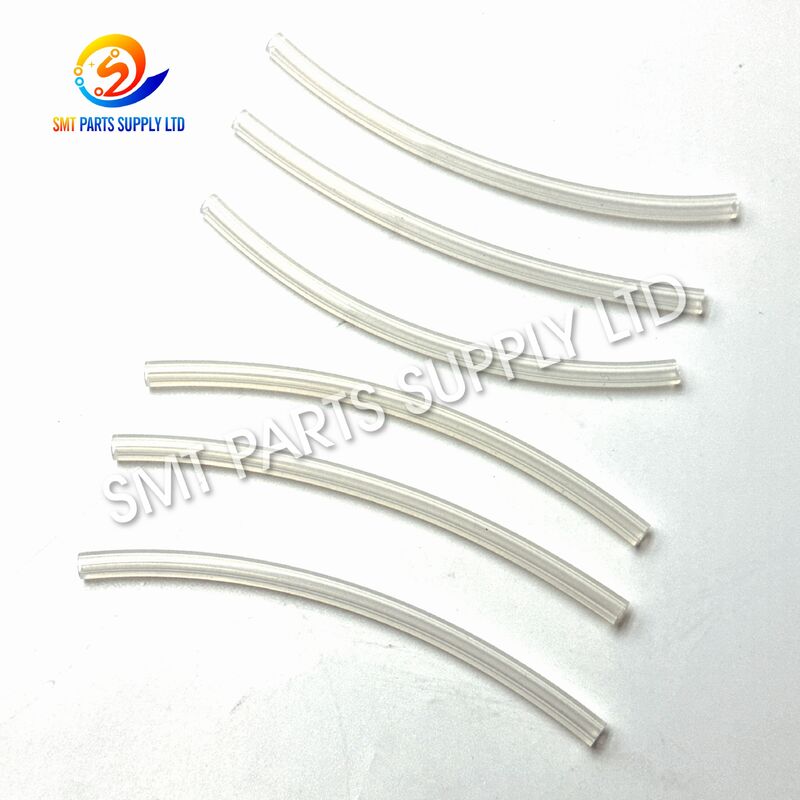

Ống chân không đầu Panasonic KXF0DS4AA00 120mm cho CM402 NPM 3 đầu

Ống chân không đầu Panasonic KXF0DS4AA00 120mm là một bộ phận khí nén thay thế được thiết kế cho các ứng dụng máy gắp linh kiện SMT Panasonic CM402 và NPM 3 đầu. Được lắp đặt trong mạch chân không của đầu gắp, ống truyền áp suất chân không giữa các bộ phận khí nén liên quan và hệ thống hút ở đầu kim, giúp đầu gắp tạo ra lực hút cần thiết để giữ các linh kiện điện tử trong quá trình gắp, di chuyển và đặt.

Hiệu suất chân không rất quan trọng trong sản xuất SMT tốc độ cao. Sự lão hóa, nứt, biến dạng, nhiễm bẩn hoặc rò rỉ trong ống chân không của đầu gắp có thể làm giảm lực hút hiệu quả và góp phần gây ra hiệu suất gắp không ổn định. Việc thay thế một ống bị xuống cấp bằng ống có KXF0DS4AA00 phù hợp sẽ giúp khôi phục tình trạng của mạch chân không.

Ống chân không dài 120mm này phù hợp cho việc sửa chữa đầu gắp, bảo trì định kỳ, tân trang máy và dự trữ phụ tùng trong môi trường sản xuất điện tử.

Thông tin sản phẩm cơ bản

Nguyên nhân – Tại sao ống chân không đầu gắp cần được thay thế

Đầu gắp thực hiện hàng nghìn chu kỳ gắp và đặt lặp đi lặp lại trong quá trình sản xuất SMT thông thường.

Ống chân không hoạt động liên tục như một phần của mạch khí nén. Chuyển động máy lặp đi lặp lại, uốn cong, thay đổi áp suất, nhiễm bẩn môi trường và giờ sản xuất kéo dài có thể ảnh hưởng dần dần đến tình trạng của ống.

Các nguyên nhân phổ biến gây xuống cấp bao gồm:

Một vết rò rỉ nhỏ trong đường chân không có thể có tác động lớn hơn kích thước vật lý của nó vì đầu gắp phụ thuộc vào áp suất âm ổn định để xử lý linh kiện.

Các triệu chứng điển hình của sự cố ống chân không

Nhân viên bảo trì có thể kiểm tra KXF0DS4AA00 và mạch chân không liên quan nếu máy có các triệu chứng như:

• Gắp linh kiện yếu
• Lỗi gắp không liên tục
• Linh kiện rơi trong quá trình di chuyển đầu gắp
• Mức chân không không ổn định
• Ống bị nứt rõ ràng
• Ống bị cứng hoặc biến dạng
• Kết nối ống bị lỏng
• Lưu lượng chân không bị hạn chế
• Báo động gắp lặp đi lặp lại
• Hiệu suất chân không thay đổi giữa các chu kỳ

Các triệu chứng này cũng có thể bắt nguồn từ kim hút, bộ lọc, van, khớp nối, cảm biến, bộ tạo chân không hoặc các bộ phận khí nén khác.

Do đó, toàn bộ mạch chân không nên được kiểm tra trước khi quyết định bộ phận nào cần thay thế.

Giải pháp – Thay thế ống chân không KXF0DS4AA00 bị mòn

Khi kiểm tra xác nhận ống ban đầu bị xuống cấp hoặc rò rỉ, việc thay thế bằng Ống chân không đầu KXF0DS4AA00 120mm phù hợp sẽ giúp khôi phục kết nối khí nén bên trong đầu gắp.

Một ống được lắp đặt đúng cách sẽ hỗ trợ truyền chân không nhất quán và cho phép hệ thống kim hút thực hiện chức năng gắp của nó trong các điều kiện hoạt động của máy dự kiến.

Lợi ích bảo trì

Thông số kỹ thuật

Nhận dạng được đề xuất

Để mua hàng chính xác, hãy sử dụng nhận dạng đầy đủ:

Panasonic + KXF0DS4AA00 + 120mm + CM402/NPM + 3-Head

Cấu hình máy và đầu gắp có thể khác nhau. Người mua nên xác nhận mã sản phẩm gốc và cấu hình đã lắp đặt trước khi đặt hàng.

Ứng dụng

Ống chân không đầu KXF0DS4AA00 được thiết kế cho hệ thống chân không trong các ứng dụng đầu gắp Panasonic tương thích.

Nó có thể được sử dụng cho:

• Bảo trì đầu gắp
• Sửa chữa đường chân không
• Thay thế ống bị hỏng
• Bảo trì phòng ngừa
• Tân trang cụm đầu gắp
• Hàng tồn kho phụ tùng dây chuyền sản xuất
• Bảo dưỡng máy đã qua sử dụng
• Đại tu thiết bị SMT

Các ngành sản xuất điển hình

Ống chân không này có thể được sử dụng trên thiết bị gắp hoạt động trong môi trường sản xuất như:

• Điện tử tiêu dùng
• Điện tử ô tô
• Thiết bị truyền thông
• Điện tử công nghiệp
• Sản phẩm LED
• Các cụm nguồn
• Phần cứng máy tính
• Thiết bị thông minh
• Bo mạch điều khiển
• Lắp ráp PCB nói chung

Mục đích của nó vẫn giữ nguyên trên các ứng dụng này: duy trì đường dẫn chân không-không khí cần thiết để xử lý linh kiện đáng tin cậy.

Vai trò của hệ thống chân không trong việc gắp SMT

Trong quá trình đặt, kim hút phải gắp một linh kiện từ bộ cấp và giữ chặt nó trong khi đầu gắp di chuyển về phía PCB.

Quá trình này thường phụ thuộc vào một số bộ phận liên quan:

Ống chân không KXF0DS4AA00 là một phần của đường dẫn khí nén này.

Nó không tự tạo ra chân không. Vai trò của nó là cung cấp một lối đi không khí phù hợp giữa các bộ phận liên quan trong hệ thống đầu gắp.

Cách hoạt động

KXF0DS4AA00 hoạt động cùng với hệ thống tạo chân không và kim hút của máy.

1. Tạo chân không

Hệ thống khí nén của máy tạo ra áp suất âm khi bắt đầu chu kỳ gắp linh kiện.

2. Truyền chân không

Áp suất chân không di chuyển qua mạch khí nén được kết nối.

Ống chân không đầu KXF0DS4AA00 cung cấp một phần của đường dẫn luồng khí này.

3. Hút kim hút

Áp suất âm đến cụm kim hút, tạo ra lực hút ở đầu kim hút.

4. Gắp linh kiện

Kim hút tiếp xúc với linh kiện điện tử và giữ nó bằng lực chân không.

5. Di chuyển đầu gắp

Đầu gắp di chuyển linh kiện đến vị trí PCB đã lập trình.

6. Đặt linh kiện

Chân không được giải phóng hoặc chuyển đổi theo chu kỳ máy, cho phép linh kiện được đặt lên PCB.

7. Sản xuất lặp lại

Quá trình này lặp lại liên tục trong quá trình hoạt động gắp tốc độ cao.

Vì chu kỳ diễn ra nhanh chóng và lặp đi lặp lại, đường chân không phải không bị nứt, rò rỉ, tắc nghẽn và kết nối không đúng cách.

Tại sao tình trạng ống chân không lại quan trọng

Một ống có thể trông chấp nhận được về mặt hình ảnh nhưng vẫn có những vùng nhỏ bị lão hóa hoặc biến dạng.

Các vấn đề có thể xảy ra khi:

• Thành ống bị cứng
• Các vết nứt nhỏ phát triển gần các đầu
• Các điểm kết nối bị lỏng
• Ống bị kẹp
• Nhiễm bẩn bên trong hạn chế luồng khí
• Ống bị uốn sai sau khi bảo trì

Các điều kiện này có thể làm giảm hiệu quả truyền chân không.

Vì lý do này, ống nên được kiểm tra bất cứ khi nào đầu gắp có dấu hiệu bất ổn định khi gắp không giải thích được.

Cách chọn

Việc chọn đúng bộ phận khí nén SMT đòi hỏi nhiều hơn là kiểm tra ngoại hình chung.

1. Xác nhận mã sản phẩm

Mã sản phẩm yêu cầu là:

KXF0DS4AA00

Các ống chân không tương tự có thể có kích thước hoặc ứng dụng khác nhau.

2. Xác nhận chiều dài ống

Thông số kỹ thuật này là:

120mm

Chiều dài rất quan trọng vì ống không đúng có thể gây ra định tuyến không đúng, uốn cong quá mức hoặc căng lắp đặt.

3. Xác nhận mẫu máy

Thiết bị áp dụng bao gồm:

CM402 / NPM

Luôn kiểm tra máy và cấu hình đầu gắp đã lắp đặt thực tế.

4. Xác nhận ứng dụng đầu gắp

Cấu hình yêu cầu là:

3-Head

Chi tiết này nên được bao gồm khi gửi yêu cầu vì các cấu hình đầu gắp khác nhau có thể sử dụng các bộ phận khí nén khác nhau.

5. So sánh với bộ phận gốc

Trước khi mua, hãy so sánh:

• Mã sản phẩm
• Chiều dài ống
• Vị trí kết nối
• Định tuyến ống
• Đường kính
• Mẫu máy hiện có
• Cấu hình đầu gắp

Một bức ảnh rõ ràng về bộ phận gốc rất hữu ích khi cần xác nhận khả năng tương thích.

Thông tin được đề xuất cho yêu cầu

Cung cấp thông tin đầy đủ có thể giảm đáng kể lỗi nhận dạng bộ phận.

Khuyến nghị bảo trì

Kiểm tra trực quan định kỳ

Kiểm tra ống chân không xem có:

• Vết nứt
• Cứng
• Bẹp
• Mòn bề mặt
• Kết nối lỏng lẻo
• Uốn cong bất thường
• Nhiễm bẩn

Kiểm tra các điểm kết nối

Đầu ống và khớp nối là các khu vực kiểm tra phổ biến vì việc bảo trì lặp đi lặp lại có thể gây mòn xung quanh các vị trí kết nối.

Tránh uốn cong sắc nét

Định tuyến ống không đúng cách có thể hạn chế luồng khí hoặc gây mỏi cơ học sớm.

Giữ cho mạch chân không sạch sẽ

Bụi, dầu hoặc nhiễm bẩn xâm nhập vào đường dẫn khí nén có thể ảnh hưởng đến hiệu suất chân không.

Thay thế ống bị hỏng kịp thời

Nếu xác nhận rò rỉ hoặc xuống cấp vật lý, việc thay thế thường được ưu tiên hơn sửa chữa tạm thời.

Tham khảo khắc phục sự cố

Đừng giả định mọi vấn đề gắp đều do ống chân không gây ra. Khắc phục sự cố chính xác nên bao gồm toàn bộ hệ thống khí nén của đầu gắp.

Lập kế hoạch tồn kho phụ tùng

Đối với các nhà máy vận hành thiết bị SMT Panasonic, việc có sẵn các bộ phận khí nén đầu gắp thường dùng có thể giúp giảm thiểu sự chậm trễ trong bảo trì.

Các bộ phận khí nén nhỏ có thể là những mặt hàng hữu ích để giữ trong kho bảo trì vì việc thay thế có thể bị trì hoãn nếu phải chờ một bộ phận cụ thể.

Kiểm tra sản phẩm trước khi giao hàng

Các điểm kiểm tra điển hình cho KXF0DS4AA00 có thể bao gồm:

• Xác nhận mã sản phẩm
• Xác nhận chiều dài
• Kiểm tra ngoại hình
• Tình trạng bề mặt ống
• Tình trạng đầu kết nối
• Xác minh số lượng
• Kiểm tra bao bì

Khi đặt nhiều bộ phận đầu gắp Panasonic cùng nhau, việc dán nhãn mã sản phẩm rõ ràng có thể giúp đơn giản hóa việc tiếp nhận kho và quản lý bảo trì.

Câu hỏi thường gặp

Q1: Panasonic KXF0DS4AA00 dùng để làm gì?

KXF0DS4AA00 là một ống chân không đầu 120mm được sử dụng trong các ứng dụng đầu gắp Panasonic CM402 và NPM 3 đầu tương thích. Nó truyền áp suất chân không trong mạch khí nén của đầu gắp để hỗ trợ gắp linh kiện.

Q2: KXF0DS4AA00 có phải là kim hút không?

Không. KXF0DS4AA00 là ống chân không đầu gắp, không phải kim hút. Nó thuộc hệ thống chân không/khí nén bên trong cụm đầu gắp.

Q3: Tại sao ống chân không bị hỏng cần được thay thế?

Vết nứt, cứng, biến dạng hoặc kết nối lỏng lẻo có thể gây rò rỉ chân không hoặc hạn chế luồng khí. Điều này có thể góp phần làm cho việc gắp linh kiện yếu hoặc không ổn định trong quá trình sản xuất.

Q4: Làm thế nào để xác nhận KXF0DS4AA00 có phù hợp với máy của tôi không?

Xác nhận mã sản phẩm KXF0DS4AA00, thông số kỹ thuật 120mm, mẫu máy và cấu hình 3 đầu. Cung cấp ảnh rõ ràng về ống gốc và khu vực lắp đặt có thể giúp xác minh.

Q5: Ống chân không này có thể đặt hàng cùng với các bộ phận đầu gắp Panasonic khác không?

Có. KXF0DS4AA00 có thể được cung cấp cùng với các phụ tùng khí nén và cơ khí khác của đầu gắp. Gửi danh sách mã sản phẩm đầy đủ, mẫu máy, số lượng và ảnh tham khảo để kiểm tra và báo giá.

Liên hệ với chúng tôi

Cần Ống chân không đầu Panasonic KXF0DS4AA00 120mm cho bảo trì CM402 hoặc NPM 3 đầu?

Gửi cho chúng tôi mã sản phẩm, mẫu máy, cấu hình đầu gắp, số lượng yêu cầu và ảnh tham khảo để kiểm tra sản phẩm chính xác.

Chúng tôi hỗ trợ các yêu cầu thay thế, bảo trì định kỳ, các dự án sửa chữa đầu gắp SMT và mua phụ tùng số lượng lớn.

Liên hệ với chúng tôi để biết giá, tình trạng còn hàng, thời gian giao hàng và báo giá cho KXF0DS4AA00 và các phụ tùng máy SMT Panasonic liên quan.
