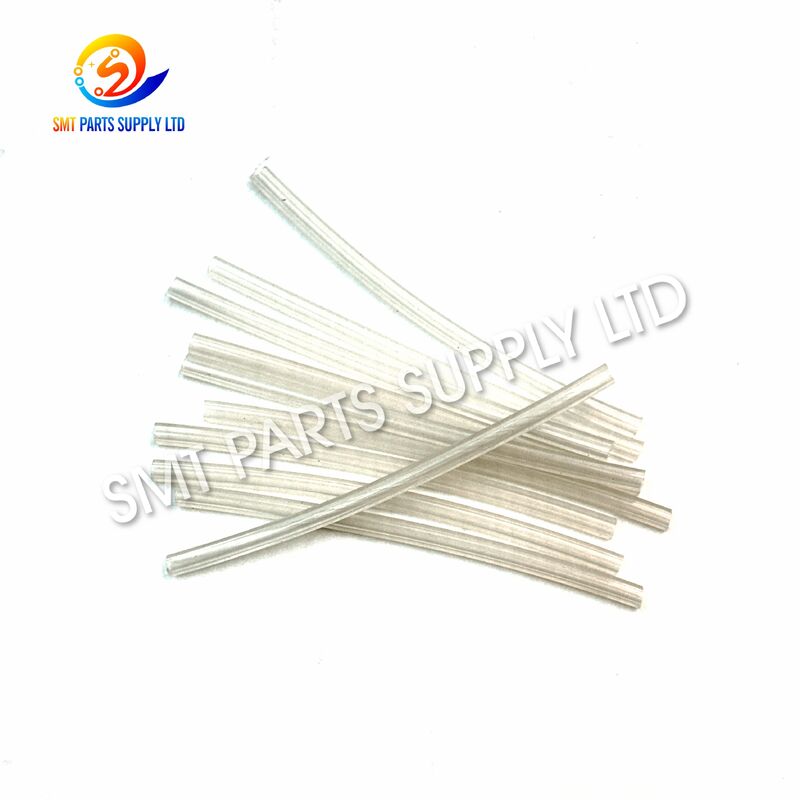

Ống chân không đầu cho CM402 CM602 NPM 16 đầu của Panasonic N610161010AA

Cái cho việc bảo trì CM402, CM602 hoặc NPM 16 đầu? là một bộ phận khí nén thay thế được sử dụng trong các hệ thống tương thích Hệ thống lắp đặt SMT 16 đầu, CM402, CM602 và NPM của Panasonic. Được lắp đặt trong mạch chân không của đầu lắp, ống cung cấp đường dẫn luồng khí cho áp suất âm do hệ thống khí nén của máy tạo ra.

Trong quá trình lắp đặt linh kiện, hiệu suất chân không ổn định là điều cần thiết để nhặt, truyền và định vị linh kiện điện tử một cách đáng tin cậy. Nếu ống chân không bị cứng, nứt, hư hỏng, bị hạn chế hoặc lỏng tại điểm kết nối, hiệu suất hút có thể trở nên không ổn định và góp phần gây ra lỗi nhặt.

Việc thay thế ống bị mòn bằng ống 16 đầu phù hợp giúp khôi phục tình trạng của đường dẫn chân không đầu. Bộ phận này phù hợp với các nhà máy SMT, nhà sản xuất EMS, bộ phận bảo trì máy, trung tâm sửa chữa đầu lắp và nhà cung cấp phụ tùng thay thế hỗ trợ thiết bị lắp đặt của Panasonic.

Thông tin sản phẩm cơ bản

Nguyên nhân – Tại sao ống chân không đầu cần được thay thế

Hệ thống lắp đặt 16 đầu thực hiện các chu kỳ gắp và đặt tốc độ cao liên tục. Do đó, ống chân không bên trong đầu tiếp xúc với chuyển động lặp đi lặp lại, thay đổi áp suất, rung động và giờ hoạt động dài.

Theo thời gian, các điều kiện hoạt động này có thể ảnh hưởng đến hiệu suất của ống.

Các nguyên nhân phổ biến bao gồm:

Ống chân không có thể trông giống như một bộ phận nhỏ, nhưng ngay cả một vết rò rỉ nhỏ cũng có thể ảnh hưởng đến lực hút hiệu quả tại đầu phun.

Vì lý do này, ống chân không nên được đưa vào kiểm tra đầu lắp định kỳ.

Các triệu chứng phổ biến yêu cầu kiểm tra

Cái Ống chân không đầu N610161010AA và các bộ phận chân không liên quan nên được kiểm tra khi sản xuất cho thấy:

• Nhặt linh kiện không ổn định
• Lỗi nhặt thường xuyên
• Linh kiện rơi trong quá trình di chuyển đầu
• Giảm mức chân không
• Hút không liên tục
• Ống bị nứt rõ ràng
• Ống bị cứng
• Ống bị dẹt hoặc bị kẹp
• Kết nối khí nén lỏng lẻo
• Báo động chân không liên quan đến đầu lặp đi lặp lại

Các triệu chứng này cũng có thể do đầu phun, bộ lọc, van, phụ kiện, cảm biến, bộ tạo chân không hoặc các bộ phận khí nén khác gây ra.

Do đó, kỹ thuật viên bảo trì nên kiểm tra toàn bộ mạch chân không trước khi xác nhận bộ phận bị lỗi.

Giải pháp – Thay thế ống chân không N610161010AA bị mòn

Khi kiểm tra xác nhận ống chân không ban đầu bị hư hỏng, lão hóa, bị hạn chế hoặc bị rò rỉ, việc thay thế bằng ống cho việc bảo trì CM402, CM602 hoặc NPM 16 đầu? phù hợp sẽ giúp khôi phục đường dẫn khí nén bên trong hệ thống 16 đầu.

Ống được lắp đặt đúng cách hỗ trợ truyền áp suất âm ổn định giữa nguồn chân không và các bộ phận phía đầu phun.

Lợi ích bảo trì

Đối với các nhà máy vận hành nhiều máy Panasonic, việc duy trì các bộ phận khí nén đầu quan trọng có thể cải thiện hiệu quả sửa chữa.

Thông số kỹ thuật

Nhận dạng được đề xuất

Để mua hàng chính xác, hãy xác nhận tổ hợp đầy đủ:

Panasonic + N610161010AA + CM402/CM602/NPM + 16 đầu

Cấu hình máy có thể thay đổi tùy theo mẫu mã và phiên bản đầu. Luôn xác minh số hiệu bộ phận gốc và cấu hình đầu đã lắp đặt trước khi đặt hàng.

Ứng dụng

Cái Ống chân không đầu N610161010AA được sử dụng trong các mạch khí nén đầu lắp tương thích cho thiết bị SMT của Panasonic.

Các ứng dụng bảo trì điển hình bao gồm:

• Bảo trì đầu CM402
• Bảo trì đầu CM602 16 đầu
• Sửa chữa đầu NPM
• Bảo dưỡng mạch chân không
• Thay thế ống bị hư hỏng
• Bảo trì đầu phòng ngừa
• Phục hồi đầu lắp
• Hàng dự trữ dây chuyền sản xuất

Môi trường sản xuất điển hình

Bộ phận này có thể hỗ trợ các dây chuyền SMT sản xuất:

• Điện tử tiêu dùng
• Điện tử ô tô
• Thiết bị truyền thông
• Bo mạch điều khiển công nghiệp
• Điện tử công suất
• Lắp ráp LED
• Phần cứng máy tính
• Sản phẩm nhà thông minh
• Lắp ráp điện tử y tế
• Sản phẩm PCB thông thường

Bất kể sản phẩm cuối cùng là gì, chức năng của ống chân không vẫn giữ nguyên: truyền áp suất âm trong hệ thống khí nén của đầu lắp.

Vai trò của chân không trong lắp đặt SMT

Máy gắp và đặt dựa vào lực hút chân không để giữ linh kiện ở đầu đầu phun.

Hệ thống chân không chung bao gồm nhiều bộ phận liên quan:

Cái 16 đầu là một phần của tuyến khí nén này.

Nó không tự tạo ra lực hút. Thay vào đó, nó cho phép chân không được tạo ra di chuyển qua cụm đầu đến các bộ phận nhặt liên quan.

Cách hoạt động

Hoạt động của N610161010AA có thể được hiểu là một phần của chu kỳ nhặt SMT hoàn chỉnh.

1. Lệnh nhặt

Máy di chuyển đầu phun đã chọn lên trên linh kiện được cung cấp bởi bộ cấp.

2. Tạo chân không

Hệ thống khí nén tạo ra áp suất âm theo trình tự điều khiển của máy.

3. Truyền chân không

Chân không di chuyển qua mạch khí nén của đầu.

Cái Ống chân không đầu N610161010AA cung cấp một phần của đường dẫn luồng khí này.

4. Nhặt linh kiện

Áp suất âm đến đầu phun, tạo ra lực hút tại đầu đầu phun.

Linh kiện điện tử được nhấc lên khỏi bộ cấp.

5. Truyền linh kiện

Đầu lắp di chuyển trong khi chân không tiếp tục giữ chặt linh kiện.

6. Lắp đặt PCB

Linh kiện đến vị trí lắp đặt đã lập trình và được đặt lên PCB.

7. Giải phóng chân không

Chân không được chuyển mạch hoặc giải phóng để linh kiện tách ra khỏi đầu phun.

Chu kỳ này lặp lại liên tục trong quá trình sản xuất SMT.

Do đó, tình trạng ống ổn định rất quan trọng để duy trì phản ứng khí nén nhất quán.

Tại sao tình trạng ống chân không lại quan trọng

Ống chân không có thể xuống cấp dần dần mà không có lỗi máy rõ ràng.

Ống có thể phát triển:

• Vết nứt nhỏ
• Hạn chế bên trong
• Ô nhiễm
• Cứng bề mặt
• Các phần bị dẹt
• Các chỗ uốn sai
• Những vấn đề này có thể ảnh hưởng đến lực hút ngay cả khi máy tiếp tục hoạt động.

Kiểm tra và thay thế sớm có thể giúp ngăn ngừa một vấn đề khí nén nhỏ phát triển thành các gián đoạn sản xuất lặp đi lặp lại.

Cách chọn

Việc chọn ống chân không phù hợp đòi hỏi phải xác nhận một số thông số quan trọng.

1. Xác nhận số hiệu bộ phận

Số hiệu bộ phận yêu cầu:

N610161010AA

16 đầu

2. Xác nhận cấu hình đầu

Sản phẩm này dành cho:

Ứng dụng 16 đầu

Không chọn ống chỉ dựa trên ngoại hình vì các đầu lắp khác nhau có thể sử dụng các đường chân không khác nhau.

3. Xác nhận mẫu máy

Các mẫu áp dụng bao gồm:

CM402 / CM602 / NPM

Ống chân không đầu

4. So sánh bộ phận hiện có

Kiểm tra:

Số hiệu bộ phận gốc

• Định tuyến ống tổng thể
• Điểm kết nối ống
• Mẫu máy
• Loại đầu
• Cấu hình vật lý
• Cung cấp ảnh của ống đã lắp đặt ban đầu có thể giúp xác minh sản phẩm.

5. Gửi thông tin yêu cầu đầy đủ

Để kiểm tra nhanh hơn, vui lòng cung cấp:

Thông tin

Khuyến nghị bảo trì

Kiểm tra định kỳ

Kiểm tra ống chân không xem có bị:

Nứt

• Cứng
• Dẹt
• Uốn bất thường
• Mòn bề mặt
• Kết nối lỏng lẻo
• Ô nhiễm
• Kiểm tra khu vực kết nối

Đầu ống và phụ kiện khí nén cần được chú ý đặc biệt vì các khu vực này có thể bị mòn trong quá trình bảo trì lặp đi lặp lại.

Tránh uốn quá mức

Định tuyến không chính xác có thể hạn chế luồng khí hoặc tạo ứng suất lên ống.

Giữ cho hệ thống chân không sạch sẽ

Cần ngăn bụi, dầu và mảnh vụn xâm nhập vào mạch khí nén.

Thay thế ống bị hư hỏng kịp thời

Các sửa chữa tạm thời có thể không cung cấp hiệu suất chân không đáng tin cậy. Nếu xác nhận hư hỏng vật lý, nên thay thế.

Tham khảo khắc phục sự cố

Triệu chứng sản xuất

So sánh với các ống chân không đầu Panasonic khác

Số hiệu bộ phận

Luôn đặt hàng theo số hiệu bộ phận chính xác và thông số kỹ thuật của đầu.

Lập kế hoạch tồn kho phụ tùng

Đối với các nhà máy SMT, các bộ phận khí nén đầu là vật phẩm tồn kho bảo trì hữu ích.

Loại tồn kho

Kiểm tra sản phẩm trước khi giao hàng

Các điểm kiểm tra điển hình bao gồm:

Xác nhận số hiệu bộ phận

• Ngoại hình sản phẩm
• Tình trạng ống
• Tình trạng khu vực kết nối
• Xác minh số lượng
• Kiểm tra bao bì
• Đối với các đơn hàng chứa nhiều bộ phận SMT của Panasonic, việc dán nhãn số hiệu bộ phận riêng lẻ có thể giúp đơn giản hóa việc nhận hàng tại kho và sử dụng trong bảo trì.

Câu hỏi thường gặp

Q1: Panasonic N610161010AA dùng để làm gì?

N610161010AA là một

ống chân không đầu cho các ứng dụng lắp đặt 16 đầu CM402, CM602 và NPM của Panasonic tương thích. Nó truyền áp suất chân không trong mạch khí nén của đầu để hỗ trợ nhặt linh kiện.Q2: N610161010AA có phải là đầu phun hay giá đỡ đầu phun không?

Không. N610161010AA là một

ống chân không. Nó thuộc hệ thống khí nén và truyền áp suất âm đến các bộ phận liên quan trong đầu lắp.Q3: Có thể thay thế N610161010AA bằng ống chân không 12 đầu không?

Chúng không nên được coi là có thể thay thế cho nhau mà không có xác nhận kỹ thuật.

N610161010AA được xác định cho các ứng dụng 16 đầu, trong khi các cấu hình đầu khác nhau sử dụng số hiệu bộ phận và cách bố trí ống khác nhau.Q4: Ống chân không đầu bị hư hỏng có thể gây ra vấn đề gì?

Vết nứt, rò rỉ, hạn chế hoặc kết nối lỏng lẻo có thể làm giảm hiệu suất chân không và góp phần gây ra nhặt yếu, giữ linh kiện không liên tục hoặc lỗi sản xuất liên quan đến chân không.

Q5: Làm thế nào để xác nhận khả năng tương thích trước khi đặt hàng?

Cung cấp

số hiệu bộ phận N610161010AA, mẫu máy, cấu hình 16 đầu, số lượng yêu cầu và ảnh của bộ phận hiện có. Các chi tiết này giúp xác minh sản phẩm chính xác hơn.Liên hệ với chúng tôi

Cần

Ống chân không đầu Panasonic N610161010AA cho việc bảo trì CM402, CM602 hoặc NPM 16 đầu?Gửi cho chúng tôi

số hiệu bộ phận, mẫu máy, cấu hình đầu, số lượng yêu cầu và ảnh tham khảo để kiểm tra chính xác.Chúng tôi hỗ trợ các yêu cầu thay thế riêng lẻ, bảo trì theo kế hoạch, các dự án sửa chữa đầu lắp và mua số lượng lớn phụ tùng SMT.

Liên hệ với chúng tôi để biết giá hiện tại, tình trạng còn hàng, thời gian giao hàng và báo giá cho N610161010AA và các bộ phận máy SMT liên quan của Panasonic.
