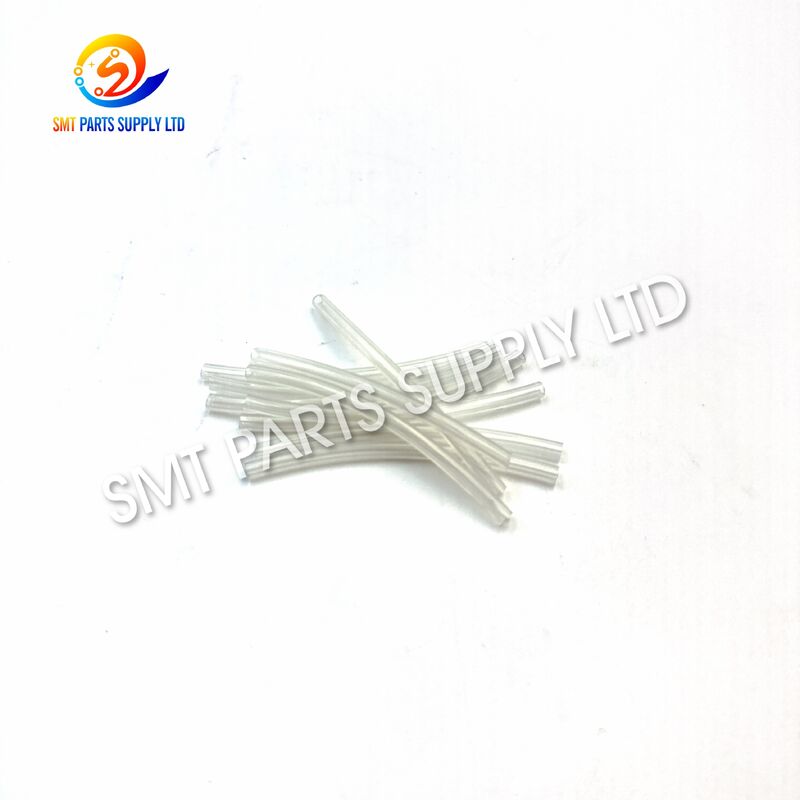

Ống chân không đầu 64mm Panasonic N610144919AB cho CM402 CM602 NPM 12 đầu

Do đó, Ống chân không đầu 64mm Panasonic N610144919AB là một bộ phận thay thế khí nén chính xác được sử dụng trong các hệ thống tương thích hệ thống gắp đặt SMT Panasonic CM402, CM602 và NPM 12 đầu. Được lắp đặt bên trong mạch chân không của đầu gắp, nó cung cấp một đường dẫn được kiểm soát cho áp suất âm giữa các bộ phận khí nén liên quan và hệ thống hút ở phía đầu gắp.

Trong quá trình gắp đặt SMT, chân không ổn định là điều cần thiết để gắp, vận chuyển, căn chỉnh và đặt linh kiện một cách đáng tin cậy. Một ống bị mòn, nứt, cứng, bị kẹp hoặc rò rỉ có thể làm giảm lực hút hiệu quả và có thể góp phần gây ra lỗi gắp không liên tục hoặc làm rơi linh kiện.

Việc thay thế một ống bị xuống cấp bằng thông số kỹ thuật 64mm N610144919AB phù hợp giúp khôi phục tình trạng của mạch chân không đầu gắp. Sản phẩm này phù hợp cho các nhà máy SMT, nhà sản xuất EMS, bộ phận bảo trì thiết bị, trung tâm sửa chữa đầu gắp và nhà phân phối phụ tùng.

Thông tin sản phẩm cơ bản

Nguyên nhân – Tại sao ống chân không đầu cần được thay thế

Bộ phận gắp 12 đầu thực hiện các chu kỳ gắp và đặt tốc độ cao liên tục. Ống chân không bên trong đầu gắp phải chịu chuyển động lặp đi lặp lại, rung động, uốn cong, thay đổi áp suất khí nén và giờ hoạt động dài.

Theo thời gian, những điều kiện này có thể ảnh hưởng đến hiệu suất của ống.

Vì ống là một phần của đường dẫn chân không, ngay cả một vết rò rỉ nhỏ cũng có thể làm giảm hiệu quả hút.

Vì lý do này, N610144919AB nên được kiểm tra bất cứ khi nào bộ phận 12 đầu có hành vi chân không không ổn định.

Các triệu chứng phổ biến yêu cầu kiểm tra

Nhân viên bảo trì có thể cần kiểm tra ống chân không và các bộ phận liên quan khi máy hiển thị:

• Gắp linh kiện yếu
• Lỗi gắp không liên tục
• Linh kiện bị rơi trong quá trình di chuyển đầu gắp
• Chân không thấp hoặc không ổn định
• Cảnh báo liên quan đến chân không
• Vết nứt trên bề mặt ống
• Ống bị cứng hoặc giòn
• Các đoạn ống bị dẹt
• Kết nối lỏng lẻo
• Phản ứng khí nén bất thường

Những triệu chứng này cũng có thể do các bộ phận khác gây ra, bao gồm đầu gắp, giá đỡ đầu gắp, van điện từ, bộ lọc, khớp nối, cảm biến hoặc bộ tạo chân không.

Do đó, toàn bộ mạch khí nén nên được kiểm tra trước khi thay thế.

Giải pháp – Thay thế ống chân không N610144919AB bị mòn

Khi kiểm tra xác nhận ống ban đầu bị nứt, cũ, rò rỉ, nhiễm bẩn hoặc bị hạn chế, việc thay thế bằng Ống chân không đầu 64mm Panasonic N610144919AB phù hợp sẽ giúp khôi phục đường dẫn chân không dự kiến.

Lắp đặt đúng cách hỗ trợ truyền áp suất âm nhất quán đến hệ thống phía đầu gắp trong quá trình xử lý linh kiện.

Lợi ích bảo trì

Thông số kỹ thuật

Nhận dạng đặt hàng được đề xuất

Để mua hàng chính xác, hãy sử dụng:

Panasonic + N610144919AB + 64mm + CM402/CM602/NPM + 12 đầu

Cấu hình máy và đầu có thể khác nhau. Luôn xác minh mã phụ tùng đã lắp đặt ban đầu trước khi đặt hàng.

Ứng dụng

Do đó, Ống chân không đầu 64mm N610144919AB chủ yếu được sử dụng để bảo trì hệ thống chân không của đầu gắp trên các máy SMT Panasonic tương thích.

Các ứng dụng điển hình bao gồm:

• Bảo trì đầu CM402
• Sửa chữa đầu CM602 12 đầu
• Bảo trì đầu gắp NPM
• Thay thế đường chân không
• Bảo trì đầu phòng ngừa
• Khắc phục sự cố khí nén
• Phục hồi đầu gắp
• Kho phụ tùng SMT

Các ngành công nghiệp sản xuất điển hình

Ống thay thế này có thể hỗ trợ các máy được sử dụng trong:

• Điện tử tiêu dùng
• Điện tử ô tô
• Thiết bị truyền thông
• Điện tử công nghiệp
• Sản xuất bộ nguồn
• Sản phẩm LED
• Phần cứng máy tính
• Thiết bị nhà thông minh
• Điện tử y tế
• Lắp ráp PCB nói chung

Ứng dụng cuối cùng có thể khác nhau, nhưng vai trò của ống vẫn giữ nguyên: duy trì đường dẫn khí nén phù hợp bên trong đầu gắp.

Vai trò của mạch chân không trong gắp đặt SMT

Hệ thống chân không chịu trách nhiệm tạo ra lực hút cần thiết để giữ linh kiện trên đầu gắp trong quá trình di chuyển.

Các bộ phận liên quan điển hình bao gồm:

Do đó, N610144919AB đóng vai trò là một phần của đường dẫn truyền chân không này.

Nó không tự tạo ra chân không. Thay vào đó, nó giúp truyền áp suất âm do hệ thống tạo ra đến khu vực cần thiết của đầu gắp.

Cách hoạt động

1. Định vị gắp

Máy di chuyển đầu gắp đã chọn lên trên linh kiện được cung cấp bởi bộ nạp hoặc khay.

2. Kích hoạt chân không

Hệ thống khí nén kích hoạt chân không theo chu kỳ gắp đã lập trình.

3. Truyền áp suất âm

Chân không di chuyển qua mạch khí nén.

Do đó, Ống chân không 64mm N610144919AB tạo thành một phần của đường dẫn này.

4. Gắp linh kiện

Áp suất âm đến khu vực đầu gắp, cho phép đầu gắp giữ linh kiện điện tử.

5. Vận chuyển linh kiện

Đầu gắp di chuyển trong khi chân không vẫn hoạt động để giữ linh kiện.

6. Đặt linh kiện

Máy định vị linh kiện phía trên vị trí PCB đã lập trình.

7. Nhả chân không

Chân không được tắt hoặc nhả để tách linh kiện khỏi đầu gắp.

Quá trình này lặp lại liên tục trong quá trình sản xuất.

Tình trạng ống ổn định giúp đảm bảo rằng phản ứng khí nén vẫn nhất quán trong suốt các chu kỳ lặp lại này.

Tại sao thông số kỹ thuật 64mm lại quan trọng

Ống chân không không nên được chọn chỉ dựa trên sự tương đồng về hình thức.

Chiều dài ống ảnh hưởng đến việc định tuyến bên trong đầu gắp.

Ống quá ngắn có thể tạo ra:

• Căng quá mức
• Khớp nối kém
• Uốn cong bất thường
• Mòn sớm

Ống quá dài có thể gây ra:

• Vòng lặp không mong muốn
• Tiếp xúc với các bộ phận chuyển động
• Bị kẹp
• Không gian lắp đặt bị hạn chế

Do đó, thông số kỹ thuật 64mm nên được xác nhận cùng với mã phụ tùng chính xác.

Cách chọn

1. Xác nhận mã phụ tùng

Mã phụ tùng yêu cầu:

N610144919AB

Đây là tham chiếu nhận dạng chính.

2. Xác nhận chiều dài

Thông số kỹ thuật yêu cầu:

64mm

Nên kiểm tra kỹ chiều dài trước khi đặt hàng.

3. Xác nhận loại đầu gắp

Sản phẩm này liên quan đến:

Ứng dụng 12 đầu

Các cấu hình đầu khác nhau có thể sử dụng ống khác nhau.

4. Xác nhận mẫu máy

Ứng dụng điển hình bao gồm:

CM402 / CM602 / NPM

Kiểm tra máy và cấu hình đầu đã lắp đặt trước khi mua.

5. So sánh ống ban đầu

Xác nhận:

• Mã phụ tùng
• Chiều dài ống
• Đường kính
• Điểm kết nối
• Định tuyến ống
• Mẫu máy
• Cấu hình đầu

Ảnh của bộ phận đã lắp đặt ban đầu có thể giúp xác minh.

Thông tin yêu cầu được đề xuất

Cung cấp thông tin đầy đủ giúp giảm thiểu việc chọn sai phụ tùng.

Khuyến nghị bảo trì

Kiểm tra bề mặt ống

Kiểm tra các dấu hiệu:

• Nứt
• Cứng
• Mòn bề mặt
• Bị dẹt
• Uốn cong bất thường

Kiểm tra đầu ống

Đầu ống nên được kiểm tra xem có bị mòn hoặc kết nối kém với khớp nối không.

Tránh uốn cong sắc nét

Định tuyến không đúng cách có thể hạn chế đường dẫn khí bên trong.

Giữ cho mạch khí nén sạch sẽ

Cần ngăn bụi, dầu và mảnh vụn xâm nhập vào đường chân không.

Thay thế các bộ phận bị hỏng kịp thời

Nếu xác nhận bị rò rỉ hoặc xuống cấp, việc thay thế thường được ưu tiên hơn sửa chữa tạm thời.

Tham khảo khắc phục sự cố

Một vấn đề sản xuất liên quan đến chân không luôn nên được chẩn đoán một cách có hệ thống thay vì giả định rằng một bộ phận duy nhất chịu trách nhiệm.

So sánh với các ống chân không Panasonic liên quan

Các ống chân không này thực hiện các chức năng khí nén tương tự nhưng dành cho các cấu hình đầu khác nhau.

Chúng không nên được coi là có thể thay thế cho nhau trừ khi khả năng tương thích được xác nhận cụ thể.

Lập kế hoạch tồn kho phụ tùng

Đối với các nhà máy vận hành nhiều máy gắp đặt Panasonic, việc duy trì kho các bộ phận khí nén phổ biến có thể giảm thiểu sự chậm trễ trong bảo trì.

Một bộ phận nhỏ như ống chân không có thể làm ngừng hoặc giảm hiệu quả sản xuất nếu không có bộ phận thay thế phù hợp khi cần thiết.

Kiểm tra sản phẩm trước khi giao hàng

Các điểm kiểm tra điển hình bao gồm:

• Xác minh mã phụ tùng
• Xác nhận chiều dài 64mm
• Kiểm tra bề mặt ống
• Kiểm tra đầu kết nối
• Kiểm tra ngoại hình
• Xác nhận số lượng
• Kiểm tra bao bì

Ghi nhãn rõ ràng đặc biệt hữu ích khi đặt nhiều bộ phận đầu Panasonic khác nhau cùng nhau.

Câu hỏi thường gặp

Q1: Panasonic N610144919AB dùng để làm gì?

N610144919AB là một ống chân không đầu 64mm được sử dụng trong các ứng dụng gắp đặt 12 đầu Panasonic CM402, CM602 và NPM tương thích. Nó truyền áp suất âm bên trong hệ thống khí nén của đầu gắp.

Q2: N610144919AB có phải là đầu gắp không?

Không. N610144919AB là một ống chân không, không phải là đầu gắp. Nó là một phần của mạch khí nén cung cấp chân không cho hệ thống hút ở phía đầu gắp.

Q3: N610144919AB có thể được sử dụng cho bộ phận 16 đầu không?

Không nên giả định là có thể thay thế cho nhau. N610144919AB được xác định cho ứng dụng 12 đầu, trong khi cấu hình 16 đầu sử dụng thông số kỹ thuật ống chân không khác như N610161010AA.

Q4: Tại sao chiều dài 64mm lại quan trọng?

Chiều dài phù hợp giúp duy trì định tuyến đúng cách và ngăn ngừa căng quá mức, vòng lặp, uốn cong hoặc cản trở bên trong bộ lắp ráp đầu gắp.

Q5: Tôi nên cung cấp thông tin gì trước khi đặt hàng?

Cung cấp mã phụ tùng N610144919AB, thông số kỹ thuật 64mm, mẫu máy, cấu hình 12 đầu, số lượng yêu cầu và ảnh phụ tùng gốc bất cứ khi nào có thể.

Liên hệ với chúng tôi

Cần Ống chân không đầu 64mm Panasonic N610144919AB cho bảo trì CM402, CM602 hoặc NPM 12 đầu?

Gửi cho chúng tôi mã phụ tùng, mẫu máy, cấu hình đầu, số lượng yêu cầu và ảnh tham chiếu của bạn để kiểm tra sản phẩm và báo giá.

Chúng tôi hỗ trợ các yêu cầu thay thế, bảo trì theo kế hoạch, sửa chữa đầu gắp, phục hồi máy và mua số lượng lớn phụ tùng SMT.

Liên hệ với chúng tôi để biết giá hiện tại, tình trạng sẵn có, thời gian giao hàng và báo giá cho N610144919AB và các phụ tùng máy SMT Panasonic liên quan.
