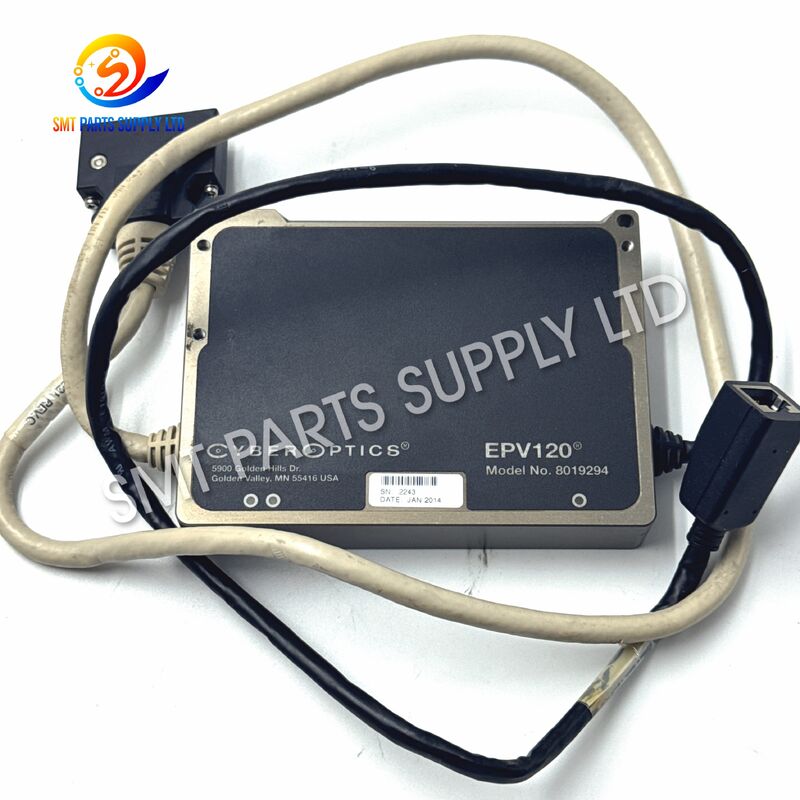

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

cácJUKI 40129657 EPV120, cũng được xác định bởiMạng quang học 8019294, là một mô-đun tầm nhìn chuyên dụng được sử dụng vớiMáy định vị SMT JUKI RX-6. Hệ thống EPV được liên kết vớiXác minh quy trình nhúng, một chức năng giám sát quá trình được thiết kế để chụp ảnh trong quá trình vận hành lấy và đặt thành phần. Tài liệu của JUKI cho thấy EPV có thể được cấu hình để chụp ảnh các điểm đặt được chỉ định và thực hiện kiểm tra sự hiện diện của thành phần, trong khi thông tin kỹ thuật của RX-6 mô tả hệ thống camera thu nhỏ gắn trên đầu được sử dụng để xác minh quy trình theo thời gian thực. Công nghệ ASi

Không giống nhưLNC120, thực hiện việc định tâm thành phần dựa trên laser, EPV120 thuộc hệ thống giám sát vị trí và xác minh quy trình. Sự khác biệt này rất quan trọng khi lựa chọn các bộ phận thay thế cho máy RX-6. JUKI xác định LNC120 là cảm biến nhận dạng laser, trong khi EPV được sử dụng để xác minh hình ảnh và vị trí. Juki

Đối với các nhà máy bảo trì dây chuyền sản xuất RX-6, mô-đun EPV120 được khớp chính xác sẽ giúp khôi phục khả năng giám sát quy trình và hỗ trợ khắc phục sự cố hiệu quả hơn về các điểm bất thường khi lấy hàng, xử lý thành phần và vị trí.

Gây ra

Máy định vị SMT hoạt động liên tục ở tốc độ cao, đồng thời hệ thống quan sát và giám sát được lắp đặt xung quanh đầu vị trí phải chịu chuyển động lặp đi lặp lại, độ rung, bụi, thay đổi nhiệt độ và chu kỳ sản xuất dài.

Khi mô-đun liên quan đến EPV trở nên không ổn định hoặc bị hỏng, máy có thể mất một phần khả năng xác minh quy trình.

Các tình huống phổ biến có thể dẫn đến việc kiểm tra hoặc thay thế bao gồm:

EPV đặc biệt hữu ích vì các vấn đề về vị trí có thể xảy ra ở một số giai đoạn. Một bộ phận có thể không rời khỏi bộ cấp liệu một cách chính xác, có thể không được giữ chắc chắn bằng vòi phun, có thể rơi trong khi chuyển hoặc có thể không giữ nguyên vị trí chính xác sau khi đặt.

Chức năng RX-6 EPV của JUKI được thiết kế để cung cấp thông tin dựa trên hình ảnh xung quanh các sự kiện sản xuất này, cho phép người vận hành thu được bằng chứng bổ sung khi điều tra các vấn đề trong quy trình. 51Smt PDF

Do đó, mô-đun giám sát bị lỗi không chỉ ảnh hưởng đến việc chụp ảnh. Nó cũng có thể làm giảm lượng thông tin quy trình có sẵn cho nhân viên bảo trì và kiểm soát chất lượng.

Giải pháp

Thay thế EPV120 bị hỏng hoặc không ổn định bằng một thiết bị phù hợp chính xác40129657 / Điện tử quang học 8019294đơn vị có thể giúp khôi phục khả năng Xác minh quy trình nhúng dự định của cấu hình RX-6 tương thích. Mã bộ phận JUKI 40129657 được ghi lại là EPV120, trong khi các tài liệu tham khảo về bộ phận trong ngành liên kết cùng một tổ hợp với CyberOptics 8019294.

Sau khi thay thế, kỹ thuật viên phải xác nhận rằng mô-đun đã được lắp đặt đúng cách, được kết nối điện, được máy nhận dạng và vận hành với đúng phần mềm và cài đặt sản xuất.

Hệ thống EPV có thể được cấu hình trong dữ liệu sản xuất RX-6 để kiểm soát xem hình ảnh có được chụp hay không và liệu việc kiểm tra sự hiện diện của thành phần có được thực hiện hay không. Tài liệu về máy bao gồm các chế độ vận hành EPV có thể lựa chọn thay vì coi thiết bị như một máy ảnh độc lập đơn giản. 51Smt PDF

Vì lý do này, việc thay thế thường bao gồm cả kiểm tra phần cứng và xác minh chức năng.

Kiểm tra được đề xuất sau khi cài đặt

Mô-đun này phải được xử lý như một thành phần quang học và điện tử có độ chính xác cao. Tránh chạm vào các bề mặt quang học và bảo vệ thiết bị khỏi bị nhiễm bẩn, sốc cơ học và phóng tĩnh điện trong quá trình lắp đặt.

Thông số kỹ thuật

Các định danhEPV120,40129657, VàQuang học điện tử 8019294được liên kết trong các tài liệu tham khảo các bộ phận có sẵn và tài liệu RX-6 xác nhận việc sử dụng EPV làm chức năng xác minh quy trình.

Sự khác biệt giữa EPV120 và LNC120

Không nên nhầm lẫn hai thành phần RX-6 này.

JUKI mô tả RX-6 sử dụng LNC120 để định tâm bằng laser, trong khi hệ thống giám sát vị trí/EPV của nó sử dụng hình ảnh để kiểm tra các sự kiện sản xuất. Juki

Sự khác biệt này đặc biệt quan trọng khi khách hàng chỉ cung cấp mô tả như "cảm biến RX-6" hoặc "máy ảnh RX-6".

Ứng dụng

JUKI EPV120 40129657 được thiết kế để sử dụng trong môi trường lắp ráp SMT vận hành thiết bị RX-6 tương thích.

Các ứng dụng điển hình bao gồm:

Một lợi ích quan trọng của hình ảnh giám sát quá trình là xử lý sự cố. Khi xảy ra lỗi về vị trí, nhân viên sản xuất có thể sử dụng thông tin quy trình được ghi lại để phân biệt các nguyên nhân có thể khác nhau thay vì chỉ dựa vào PCB thành phẩm.

Ví dụ: người vận hành có thể cần xác định xem một bộ phận có sẵn trước khi lấy hàng hay không, liệu việc lấy hàng có diễn ra chính xác hay không hoặc liệu có tình huống bất thường nào xuất hiện xung quanh giai đoạn đặt hay không.

Mô tả ngành của hệ thống RX-6 EPV lưu ý rằng các camera thu nhỏ được tích hợp quanh đầu có thể ghi lại các giai đoạn trước và sau khi lấy và đặt, cung cấp dữ liệu hữu ích cho việc phân tích lỗi và truy xuất nguồn gốc quy trình. FlipHTML5

Nó hoạt động như thế nào

EPV là viết tắt củaXác minh quy trình nhúng. Trên RX-6, hệ thống được tích hợp vào quy trình định vị thay vì hoạt động như một máy kiểm tra xuôi dòng riêng biệt.

Trong quá trình vận hành được lập trình, máy có thể sử dụng EPV để chụp ảnh tại các điểm sản xuất đã chọn. Tài liệu vận hành RX-6 của JUKI đặc biệt cho phép cài đặt EPV để chụp ảnh các điểm vị trí và thực hiện đánh giá sự hiện diện của thành phần. 51Smt PDF

Trình tự vận hành chung có thể được tóm tắt như sau:

1. Chuẩn bị thành phần

Đầu vị trí di chuyển về vị trí nạp đã lập trình để thu thập thành phần cần thiết.

1. Giám sát đón hàng

Tùy thuộc vào cấu hình sản xuất và EPV, thông tin hình ảnh có thể thu được trong quá trình lấy hàng.

1. Chuyển thành phần

Máy chuyển linh kiện về vị trí đặt PCB đã được lập trình.

1. Giám sát vị trí

Hệ thống EPV nắm bắt thông tin liên quan đến quá trình bố trí.

1. Xác minh

Hình ảnh hoặc thông tin kiểm tra có thể được sử dụng để giúp xác định xem tình trạng thành phần dự kiến ​​có hiện diện hay không.

1. Phân tích quy trình

Khi xảy ra sự cố bất thường trong sản xuất, thông tin EPV có sẵn có thể hỗ trợ kỹ thuật viên phân tích nơi xảy ra sự cố.

Quá trình này cung cấp cho nhân viên bảo trì nhiều thông tin hơn là chỉ báo động máy đơn giản.

Điều quan trọng là phải hiểu rằngEPV120 không thay thế việc định tâm linh kiện LNC120. Công nghệ nhận dạng laser của JUKI tính toán vị trí và góc của bộ phận bằng phép đo laser, trong khi EPV thực hiện vai trò giám sát quy trình khác. Juki

Cách chọn

Việc chọn bộ phận thay thế EPV chính xác phải chủ yếu dựa trên kiểu máy, số bộ phận hiện có, nhận dạng mô-đun và cấu hình vật lý.

1. Xác nhận Mã bộ phận JUKI

Kiểm tra xem đơn vị hiện tại có được đánh dấu hay không:

40129657

Đừng chọn một sự thay thế chỉ vì nó trông giống nhau.

2. Xác nhận mô hình EPV

Xác minh:

EPV120

Máy dòng RX có thể chứa nhiều thành phần quang học và cảm biến, vì vậy việc chỉ định model là rất quan trọng.

3. Xác nhận số CyberOptics

Ở nơi có thể nhìn thấy, hãy kiểm tra xem thiết bị có mang:

8019294

Các tài liệu tham khảo về các bộ phận có sẵn liên kết CyberOptics 8019294 với JUKI 40129657 EPV120.

4. Xác nhận máy

Sản phẩm này được liên kết vớiJUKI RX-6nền tảng. Cấu hình máy vẫn cần được xác minh trước khi đặt hàng vì thiết bị sản xuất có thể có thông số kỹ thuật đầu khác nhau hoặc các sửa đổi trước đó.

5. Đừng nhầm lẫn EPV120 với LNC120

Đây là một trong những điểm lựa chọn quan trọng nhất.

Nếu bạn yêu cầu40129658 / Điện tử quang học 8017990, bạn đang đề cập đếnBộ nhận dạng laser LNC120, không phải EPV120 40129657.

6. Gửi ảnh trước khi đặt hàng

Để xác nhận nhanh hơn, hãy cung cấp:

Nhận dạng chính xác trước khi vận chuyển có thể giảm bớt sự chậm trễ trong lắp đặt và thời gian ngừng sản xuất không cần thiết.

Câu hỏi thường gặp

Câu hỏi 1: JUKI 40129657 EPV120 được sử dụng để làm gì?

EPV120 được liên kết với hệ thống Xác minh quy trình nhúng RX-6. Nó hỗ trợ giám sát dựa trên hình ảnh xung quanh các hoạt động lấy và đặt thành phần, giúp nhân viên sản xuất xác minh sự hiện diện của thành phần, lưu giữ thông tin quy trình và điều tra các bất thường về vị trí của SMT. 51Smt PDF

Câu hỏi 2: EPV120 có giống với cảm biến laser LNC120 không?

Không. EPV120 và LNC120 thực hiện các chức năng khác nhau. EPV120 được liên kết với quá trình xác minh quy trình vị trí dựa trên hình ảnh, trong khi LNC120 là thiết bị nhận dạng laser được sử dụng để định tâm thành phần và đo vị trí. Juki

Câu 3: Máy nào sử dụng JUKI 40129657 EPV120?

40129657 EPV120 được liên kết vớiMáy định vị SMT JUKI RX-6. Khách hàng nên xác nhận nhãn bộ phận hiện có và cấu hình máy trước khi đặt hàng thay thế. 富士泰

Câu hỏi 4: CyberOptics 8019294 có tương đương với JUKI 40129657 không?

Các tài liệu tham khảo bộ phận xác địnhQuang học điện tử 8019294cùng vớiJUKI 40129657 / EPV120. Để xác nhận mua hàng, hãy so sánh nhãn hoàn chỉnh, đơn vị vật lý, cách bố trí đầu nối và kiểu máy trước khi giao hàng.

Câu 5: Tôi nên cung cấp thông tin gì cho cuộc điều tra?

Vui lòng cung cấp kiểu máy của bạn, số lượng yêu cầu, số bộ phận JUKI, số CyberOptics và ảnh rõ ràng về nhãn mô-đun EPV hiện có. Điều này cho phép xác nhận khả năng tương thích và chuẩn bị báo giá nhanh hơn.

Liên hệ với chúng tôi

Đang tìm kiếm mộtJUKI RX-6 EPV120 40129657 Điện Tử Quang Học 8019294mô-đun thay thế?

Xin vui lòng gửi cho chúng tôikiểu máy, số bộ phận, số lượng yêu cầu, ảnh mô-đun hiện tại và mô tả lỗi. Nhóm của chúng tôi có thể giúp xác minh thông số kỹ thuật chính xác trước khi báo giá và giao hàng.

Chúng tôi cung cấp phụ tùng máy SMT để bảo trì thiết bị, sửa chữa dây chuyền sản xuất và thay thế các yêu cầu.Liên hệ với chúng tôi ngay hôm nay để biết tình trạng sẵn có, báo giá và xác nhận khả năng tương thích.
