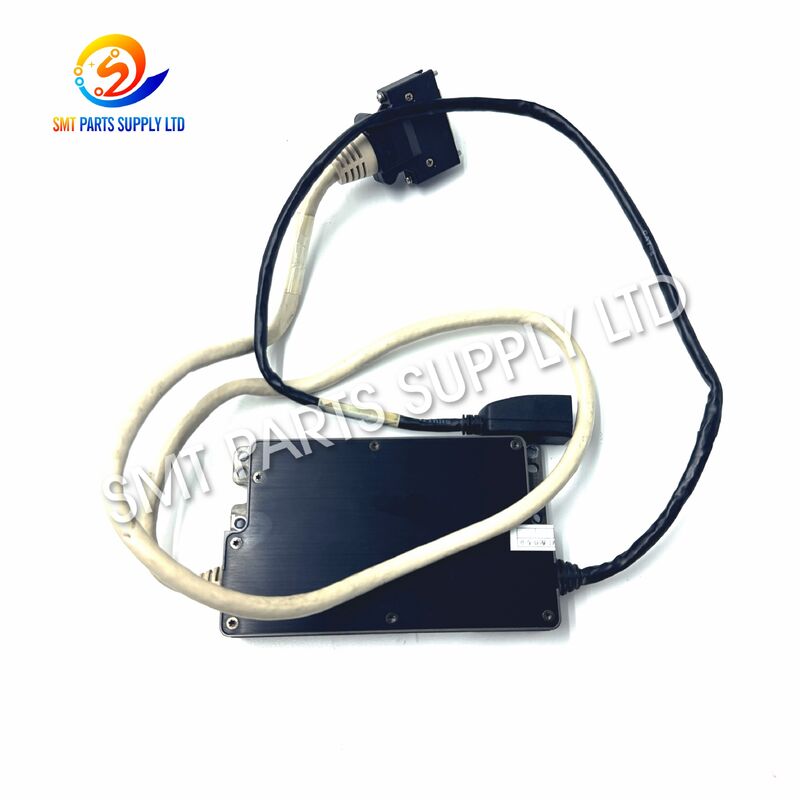

Cảm biến Laser JUKI LNC120 40129658 cho máy đếm RX-6 SMT

Cảm biến Laser JUKI LNC120 40129658 cho máy đếm RX-6 SMT

cácCảm biến Laser JUKI LNC120 40129658là thành phần nhận dạng chính xác được sử dụng trong thiết bị định vị RX-6 SMT tương thích. Thường gắn liền vớiMạng quang học 8017990, LNC120 hỗ trợ định tâm linh kiện bằng laser trong quá trình gắp và đặt.

Sau khi một bộ phận được chọn bằng vòi định vị, hệ thống nhận dạng laser sẽ đo vị trí và hướng quay của nó. Sau đó, máy có thể tính toán hiệu chỉnh cần thiết trước khi lắp linh kiện lên PCB.

Phương pháp nhận dạng nhanh chóng này giúp duy trì chu kỳ sản xuất nhanh vì các thành phần thích hợp có thể được đo trong khi đầu định vị đang di chuyển. Đối với các nhà máy SMT vận hành thiết bị dòng RX, LNC120 là một phụ tùng thay thế quan trọng để duy trì khả năng nhận dạng đáng tin cậy, căn chỉnh linh kiện ổn định và hiệu suất bố trí nhất quán.

Nguyên nhân — Tại sao xảy ra sự cố nhận dạng tia laser

Cảm biến laser hoạt động liên tục trong môi trường sản xuất SMT đòi hỏi khắt khe. Theo thời gian, hiệu suất nhận dạng có thể bị ảnh hưởng do nhiễm bẩn, sự cố đầu nối, tác động cơ học, linh kiện điện tử bị lão hóa, hiệu chuẩn không chính xác hoặc các vấn đề khác trong hệ thống vị trí.

Các triệu chứng điển hình bao gồm:

Cảnh báo liên quan đến tia laser không phải lúc nào cũng có nghĩa là bản thân LNC120 đã bị lỗi.

Trước khi thay thế cảm biến, kỹ thuật viên cũng nên kiểm tra vòi phun, vị trí đón bộ nạp, tình trạng chân không, dây cáp, đầu nối, thông số linh kiện và hiệu chuẩn máy.

Chẩn đoán chính xác có thể giảm thiểu việc thay thế bộ phận không cần thiết và thời gian ngừng sản xuất.

Giải pháp — Thay thế chính xác cho việc bảo trì nhận dạng RX-6

Khi kiểm tra xác nhận rằng cảm biến laser được lắp đặt bị lỗi hoặc không ổn định, việc thay thế nó bằng cấu hình LNC120 chính xác có thể giúp khôi phục hoạt động nhận dạng bình thường.

Đối với sản phẩm này, thông tin nhận dạng chính là:

Để mua hàng đáng tin cậy, người mua nên so sánh nhãn cảm biến ban đầu, cách bố trí đầu nối, cấu trúc lắp đặt và kiểu máy trước khi đặt hàng.

Các tổ hợp laser có hình dáng tương tự có thể có các thông số kỹ thuật điện hoặc ứng dụng máy khác nhau. Số bộ phận chính xác phải luôn được coi là tham chiếu lựa chọn chính.

Thông số kỹ thuật

Chức năng chính

LNC120 chủ yếu được sử dụng để cung cấp thông tin nhận dạng thành phần cho hệ thống sắp xếp.

Các chức năng chính của nó bao gồm:

Cảm biến chỉ là một phần của hệ thống kiểm soát vị trí hoàn chỉnh. Hiệu suất định vị cuối cùng cũng phụ thuộc vào hiệu chuẩn máy, tình trạng vòi phun, lập trình thành phần, độ chính xác cơ học và độ ổn định của bộ cấp liệu.

Ứng dụng

LNC120 40129658 phù hợp cho các ứng dụng bảo trì và thay thế trong môi trường sản xuất SMT chuyên nghiệp vận hành thiết bị định vị tương thích.

Các ứng dụng điển hình bao gồm:

• Lắp ráp PCB điện tử tiêu dùng

• Sản xuất điện tử ô tô

• Sản xuất bảng điều khiển công nghiệp

• Lắp ráp thiết bị thông tin liên lạc

• Sản xuất thiết bị điện tử LED

• Sản xuất PCB cung cấp điện

• Lắp ráp mô-đun điện tử

• Hợp đồng sản xuất EMS

• Sản xuất SMT hỗn hợp cao

• Dòng vị trí khối lượng lớn

Nó đặc biệt hữu ích cho các nhà máy cần hỗ trợ phụ tùng đáng tin cậy để giảm thời gian ngừng hoạt động do các vấn đề về nhận dạng thành phần.

Các kịch bản bảo trì điển hình

1. Sửa lỗi nhận dạng

Lỗi nhận dạng lặp đi lặp lại có thể chỉ ra sự cố trong hệ thống nhận dạng laser. Sau khi kiểm tra vòi phun, bộ cấp liệu, chân không, các thông số, dây cáp và hiệu chuẩn, LNC120 có thể được đánh giá là một sản phẩm có thể thay thế.

2. Dự trữ phụ tùng dự phòng

Các nhà máy vận hành một số máy RX-6 có thể dự trữ các bộ phận nhận dạng quan trọng để giảm tình trạng gián đoạn sản xuất khi xảy ra lỗi phần cứng không mong muốn.

3. Tân Trang Máy Đã Qua Sử Dụng

Khi máy dòng RX được tân trang lại để đưa vào sản xuất, hệ thống nhận dạng có thể yêu cầu kiểm tra và thay thế linh kiện trước khi máy trở lại hoạt động bình thường.

4. Phục hồi dây chuyền sản xuất

Một cảm biến thay thế tương thích có thể giúp đội bảo trì khôi phục hoạt động của máy khi bộ phận ban đầu được xác nhận là bị lỗi.

5. Cải thiện độ ổn định nhận dạng

Việc thay thế bộ phận laser bị hỏng hoặc không ổn định có thể giúp khôi phục khả năng nhận dạng linh kiện nhất quán khi lỗi bắt nguồn từ chính cảm biến.

Nó hoạt động như thế nào

LNC120 hoạt động trong chu trình xử lý thành phần của đầu vị trí.

Bước 1 - Lấy linh kiện

Vòi định vị chọn một bộ phận từ khay nạp, khay hoặc bộ phận cung cấp bộ phận khác.

Bước 2 - Quét laze

Bộ phận này đi qua khu vực nhận dạng tia laze khi đầu vị trí di chuyển.

Bước 3 - Đo lường

Hệ thống laser đo biên dạng thành phần và xác định vị trí tương đối của nó.

Bước 4 - Tính toán xoay

Hệ thống nhận dạng xác định độ lệch góc so với hướng được lập trình.

Bước 5 - Chỉnh sửa vị trí

Hệ thống điều khiển máy tính toán X, Y và hiệu chỉnh quay theo yêu cầu.

Bước 6 - Vị trí thành phần

Sau khi hiệu chỉnh, linh kiện được gắn vào vị trí PCB đã được lập trình.

Quá trình này hỗ trợ nhận dạng hiệu quả mà không yêu cầu di chuyển không cần thiết đến trạm nhận dạng riêng biệt cho mọi thành phần tương thích.

Tại sao sự công nhận nhanh chóng lại quan trọng

Sản xuất SMT hiện đại đòi hỏi cả tốc độ và độ chính xác.

LNC120 hỗ trợ nhận dạng trong quá trình chuyển động của đầu, giúp máy kết hợp phép đo thành phần với chu trình gắp và đặt thông thường.

Điều này mang lại một số lợi thế sản xuất:

Hiệu suất sản xuất thực tế phụ thuộc vào cấu hình máy hoàn chỉnh và điều kiện vận hành.

So sánh mô hình liên quan

Các thế hệ máy JUKI khác nhau sử dụng các cụm nhận dạng laser khác nhau. Tên tương tự hoặc vỏ tương tự không có nghĩa là các cảm biến có thể thay thế cho nhau.

Đối với RX-6 yêu cầu40129658, người mua nên chọn LNC120 theo số bộ phận ban đầu thay vì chỉ chọn cảm biến khác vì bề ngoài của nó có vẻ giống nhau.

LNC120 so với LNC60

Hai sản phẩm này thực hiện các chức năng nhận dạng liên quan nhưng dành cho các cấu hình thiết bị khác nhau.

Cách chọn

Lựa chọn cảm biến chính xác có thể ngăn chặn các sự cố lắp đặt và thời gian ngừng hoạt động không cần thiết của máy.

1. Xác nhận kiểu máy

Đầu tiên hãy xác nhận mô hình máy định vị chính xác.

Đối với sản phẩm này, ứng dụng chính làJUKI RX-6.

Đừng chỉ đặt mua cảm biến laser vì thiết bị sử dụng công nghệ định vị JUKI.

2. Xác nhận số phần

Kiểm tra nhãn trên thiết bị hiện có.

Số bộ phận mục tiêu cho sản phẩm này là:

40129658 / 401-29658

3. Xác nhận mẫu cảm biến

Mô hình cảm biến phải tương ứng với:

LNC120

Không tự động thay thế LNC60, LNC120-8, EPV120 hoặc cụm laser khác.

4. So sánh cấu hình Connector

Kiểm tra số lượng đầu nối, vị trí đầu nối, cách bố trí cáp và giao diện vật lý.

5. So sánh kết cấu lắp đặt

Các điểm lắp đặt và cấu hình vỏ phải phù hợp với cụm lắp ráp ban đầu.

6. Cung cấp hình ảnh trước khi đặt hàng

Để xác nhận khả năng tương thích nhanh hơn, hãy gửi ảnh rõ ràng về:

• Nhãn sản phẩm gốc

• Vỏ cảm biến

• Đầu nối

• Phía lắp

• Bảng tên máy nếu cần thiết

Thông tin yêu cầu được đề xuất

Cung cấp thông tin đầy đủ giúp rút ngắn thời gian xác nhận và giảm sai sót khi đặt hàng.

Khuyến nghị cài đặt

Vì LNC120 là linh kiện quang học và điện tử chính xác nên việc lắp đặt phải được thực hiện bởi các kỹ thuật viên quen thuộc với thiết bị định vị SMT.

Trước khi cài đặt:

• Ngắt nguồn điện của máy theo quy trình bảo trì.

• Sử dụng biện pháp bảo vệ ESD thích hợp.

• Xác nhận lại số bộ phận.

• Kiểm tra các đầu nối xem có hư hỏng vật lý không.

• Giữ khu vực cảm biến sạch sẽ.

• Tránh chạm vào bề mặt quang học.

• Kiểm tra khu vực lắp đặt trước khi lắp cảm biến.

Sau khi thay thế, máy phải được kiểm tra theo quy trình dịch vụ hiện hành.

Việc kiểm tra có thể bao gồm:

• Xác nhận giao tiếp cảm biến

• Kiểm tra chức năng nhận dạng

• Kiểm tra đón

• Kiểm tra nhận dạng thành phần

• Xác minh hiệu chuẩn

• Kiểm tra xếp lớp

• Xác minh chu trình sản xuất lặp đi lặp lại

Không thay đổi thông số máy mà không có tài liệu kỹ thuật phù hợp.

Tham khảo khắc phục sự cố

Việc thay thế cảm biến laser thường dựa trên việc khắc phục sự cố có hệ thống thay vì chỉ báo động một máy.

Câu hỏi thường gặp

Câu 1: Mục đích chính của LNC120 40129658 là gì?

LNC120 thực hiện nhận dạng và định tâm thành phần dựa trên laser trong thiết bị định vị tương thích. Nó đo vị trí và góc quay của bộ phận để máy có thể áp dụng các hiệu chỉnh trước khi lắp bộ phận đó vào PCB.

Câu hỏi 2: 40129658 có phù hợp với JUKI RX-6 không?

Đúng. Mã bộ phận 40129658 được liên kết với hệ thống nhận dạng laser LNC120 được sử dụng cho các ứng dụng RX-6. Người mua vẫn nên xác minh cấu hình máy ban đầu và nhãn cảm biến trước khi đặt hàng.

Câu 3: LNC120 có thể thay thế trực tiếp LNC60 không?

Không nên giả định sự thay thế trực tiếp. LNC120 và LNC60 được liên kết với các thế hệ máy và số bộ phận khác nhau. Luôn tuân theo thông số kỹ thuật của thiết bị gốc khi lựa chọn thiết bị thay thế.

Q4: Tôi nên kiểm tra những gì trước khi mua?

Xác nhận kiểu máy, kiểu cảm biến, số bộ phận, số tham chiếu, đầu nối, cấu trúc lắp đặt và nhãn gốc. Chúng tôi đặc biệt khuyên bạn nên cung cấp ảnh rõ ràng để xác minh tính tương thích.

Câu 5: Máy có yêu cầu kiểm tra sau khi thay thế LNC120 không?

Đúng. Sau khi cài đặt, hoạt động nhận dạng, liên lạc, hiệu chuẩn, hiệu suất lấy hàng và kết quả vị trí phải được kiểm tra theo quy trình bảo trì máy liên quan.

Liên hệ với chúng tôi

Đang tìm kiếm mộtCảm biến Laser JUKI RX-6 LNC120 40129658để sửa chữa máy móc, kiểm kê phụ tùng thay thế hoặc bảo trì dây chuyền sản xuất?

Vui lòng gửi cho chúng tôi những thông tin sau:

• Model máy

• Số phần

• Mô hình cảm biến

• Số tham chiếu CyberOptics

• số lượng yêu cầu

• Điều kiện bắt buộc

• Ảnh cảm biến gốc

• Ảnh nhãn và đầu nối

Chúng tôi có thể giúp kiểm tra cấu hình sản phẩm trước khi báo giá và hỗ trợ bạn lựa chọn phụ tùng máy SMT chính xác.

Gửi mã bộ phận và số lượng yêu cầu của bạn để biết tình trạng sẵn có, xác nhận tính tương thích và báo giá.
