Máy làm sạch vòi phun tự động SMT để bảo trì tại chỗ

Máy làm sạch vòi phun tự động SMT để bảo trì tại chỗ

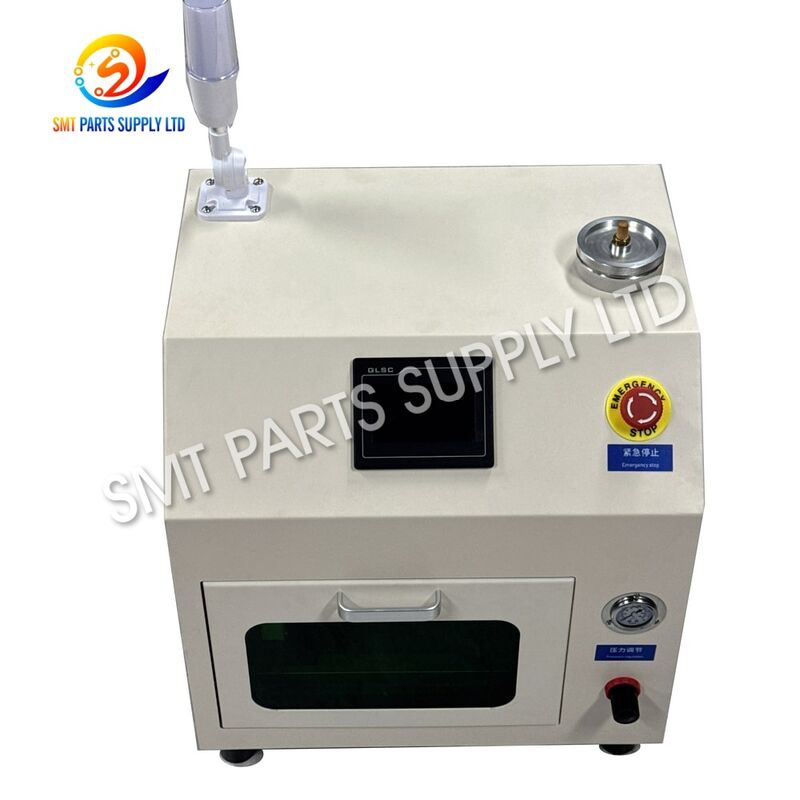

cácMáy làm sạch vòi phun tự động SMTlà thiết bị bảo trì chuyên nghiệp được phát triển để làm sạch các vòi hút chính xác được sử dụng trong các máy gắp và đặt SMT. Trong quá trình sản xuất liên tục, đầu vòi phun và các đường dẫn chân không bên trong có thể dần dần tích tụ bụi thành phần, cặn từ thông, các hạt keo hàn, chất bẩn bám dính và các mảnh vụn nhỏ khác. Những chất gây ô nhiễm này có thể hạn chế luồng không khí và góp phần khiến việc lấy linh kiện không ổn định, tăng số lần lấy lại hoặc giảm hiệu quả sản xuất.

Máy sử dụng quy trình làm sạch có kiểm soát để tiếp cận cả bề mặt vòi phun và các đường hút bên trong hẹp. Sau khi làm sạch, khí nén giúp loại bỏ độ ẩm còn sót lại và chuẩn bị đầu phun để kiểm tra hoặc tái sử dụng.

So với việc lau thủ công lặp đi lặp lại hoặc nhét kim làm sạch vào các lỗ vòi phun nhỏ, làm sạch hàng loạt tự động mang lại phương pháp bảo trì phù hợp và hiệu quả hơn. Các kích cỡ vòi phun khác nhau có thể được hỗ trợ thông qua giá đỡ vòi phun phù hợp hoặc các thiết bị cố định tùy chỉnh, giúp thiết bị phù hợp với các nhà máy SMT, nhà sản xuất EMS và bộ phận bảo trì thiết bị.

Gây ra

Tại sao vòi phun SMT bị nhiễm bẩn?

Vòi gắp và đặt hoạt động liên tục trong điều kiện chân không trong khi liên tục gắp và đặt các linh kiện điện tử. Ngay cả trong môi trường sản xuất SMT được kiểm soát, các hạt siêu nhỏ có thể dần dần tích tụ bên trong hoặc xung quanh vòi phun.

Các nguồn ô nhiễm điển hình bao gồm:

Vòi phun bị nhiễm bẩn không phải lúc nào cũng có vẻ bẩn rõ ràng. Các hạt mịn bên trong đường hút hẹp có thể làm giảm luồng khí ngay cả khi bề mặt bên ngoài trông có vẻ chấp nhận được.

Các vấn đề sản xuất thường gặp liên quan đến vòi phun bẩn

Ô nhiễm vòi phun có thể góp phần vào:

• Lỗi lấy thành phần.
• Nỗ lực lấy hàng lặp đi lặp lại.
• Mức độ chân không không ổn định.
• Thành phần rơi trong quá trình di chuyển.
• Định vị thành phần không đều.
• Tăng báo động máy.
• Giảm hiệu quả của vị trí.
• Kiểm tra vòi phun thường xuyên hơn.
• Thay thế vòi phun không cần thiết.
• Thời gian ngừng hoạt động bảo trì bổ sung.

Do đó, việc vệ sinh thường xuyên là một phần quan trọng trong quá trình bảo trì phòng ngừa SMT.

Giải pháp

Tự động làm sạch để bảo trì vòi phun nhất quán hơn

Máy làm sạch vòi phun SMT cung cấp giải pháp thay thế có kiểm soát cho việc làm sạch thủ công lặp đi lặp lại.

Người vận hành đặt nhiều vòi phun vào thiết bị làm sạch thích hợp và bắt đầu chu trình làm sạch đã chọn. Hệ thống hướng dòng làm sạch về phía các lỗ vòi phun và các đường dẫn bên trong để nới lỏng và loại bỏ chất bẩn tích tụ.

Sau giai đoạn làm sạch, khí nén sẽ loại bỏ hơi ẩm còn sót lại khỏi thân vòi và đường hút.

Quy trình hoàn chỉnh giúp tiêu chuẩn hóa việc bảo trì vòi phun và giảm sự phụ thuộc vào kỹ thuật của người vận hành.

Ưu điểm chính

Giảm thiểu rủi ro liên quan đến việc làm sạch thủ công

Các phương pháp làm sạch truyền thống đôi khi liên quan đến kim, dây kim loại, bàn chải hoặc thổi khí thủ công.

Những phương pháp này có thể hữu ích cho việc bảo trì cơ bản nhưng có thể gây ra bất lợi khi sử dụng không đúng cách.

Các dụng cụ sắc bén có thể làm trầy xước hoặc làm biến dạng các lỗ phun chính xác. Lau bằng tay có thể làm sạch bên ngoài đồng thời để lại chất bẩn bên trong đường dẫn chân không. Chỉ thổi khí cũng có thể không đủ để tạo ra cặn dính.

Tự động làm sạch cung cấp một quy trình có hệ thống hơn để bảo trì vòi phun định kỳ.

Thông số kỹ thuật

Thông số kỹ thuật chung

Thông số kỹ thuật chính xác phụ thuộc vào cấu hình máy đã chọn và vật cố định vòi phun.

Yêu cầu vận hành được đề xuất

Khí nén sạch đặc biệt quan trọng vì không khí nhà máy bị ô nhiễm có thể tạo ra hơi ẩm, dầu hoặc các hạt trong quá trình sấy khô.

Ứng dụng

Máy làm sạch vòi phun tự động phù hợp để bảo trì thường xuyên trong nhiều môi trường sản xuất điện tử.

Dây chuyền sản xuất SMT

Dây chuyền sản xuất vận hành máy gắp và đặt có thể sử dụng máy làm sạch như một phần của quá trình bảo trì vòi phun theo lịch trình. Đầu phun có thể được làm sạch trong quá trình bảo trì phòng ngừa, thay đổi sản phẩm hoặc khi phát hiện hiệu suất lấy hàng bất thường.

Sản xuất EMS

Các nhà máy của EMS thường vận hành nhiều nền tảng máy và xử lý nhiều kích cỡ linh kiện. Hệ thống làm sạch theo đợt giúp đội bảo trì quản lý lượng tồn kho vòi phun lớn hơn một cách hiệu quả hơn.

Sản xuất hỗn hợp cao

Sản xuất hỗn hợp cao thường xuyên thay đổi các bộ phận, bộ cấp liệu và kết hợp vòi phun. Làm sạch vòi phun dự phòng giúp kỹ thuật viên chuẩn bị máy nhanh hơn cho chương trình sản xuất tiếp theo.

Sản xuất khối lượng lớn

Các nhà máy vận hành nhiều máy định vị liên tục có thể tích tụ một số lượng lớn vòi phun cần bảo trì. Xử lý hàng loạt tự động có thể giảm bớt lao động cần thiết cho việc làm sạch thủ công riêng lẻ.

Trung tâm sửa chữa SMT

Các công ty dịch vụ và sửa chữa thiết bị có thể làm sạch đầu phun trước khi kiểm tra, thử nghiệm chân không hoặc trả lại cho khách hàng.

Các ngành công nghiệp tiêu biểu

• Điện tử ô tô.
• Điện tử tiêu dùng.
• Sản phẩm điều khiển công nghiệp.
• Thiết bị truyền thông.
• Sản xuất đèn LED.
• Sản xuất cung cấp điện.
• Điện tử máy tính.
• Sản xuất thiết bị thông minh.
• Lắp ráp điện tử y tế.
• Dịch vụ lắp ráp PCB.

Các loại vòi phun áp dụng

Với giá đỡ phù hợp hoặc vật cố định tùy chỉnh, thiết bị có thể hỗ trợ các cấu trúc vòi phun chọn và đặt khác nhau, bao gồm:

• Đầu phun chip nhỏ.
• Đầu hút SMT tiêu chuẩn.
• Vòi phun vị trí IC.
• Đầu phun BGA.
• Đầu nối vòi phun.
• Vòi phun thành phần lớn.
• Đầu phun siêu nhỏ chính xác.
• Vòi hút chân không có hình dạng đặc biệt.

Vì kích thước vòi phun thay đổi đáng kể nên cần kiểm tra tính tương thích trước khi đặt hàng.

Đối với các vòi phun đặc biệt, khách hàng nên cung cấpsố bộ phận vòi phun, kiểu máy, hình ảnh và kích thước vật lý.

Nó hoạt động như thế nào

Bước 1: Kiểm tra vòi phun

Trước khi làm sạch, kiểm tra trực quan từng vòi phun.

Các đầu phun có vết nứt, mài mòn nghiêm trọng, biến dạng hoặc hư hỏng cơ học phải được tách ra. Việc làm sạch sẽ loại bỏ ô nhiễm nhưng không thể sửa chữa được những hư hỏng vật lý.

Bước 2: Nạp vòi cố định

Lắp các vòi phun vào vật cố định tương ứng.

Định vị chính xác giúp duy trì sự liên kết trong chu trình làm sạch và đảm bảo dòng làm sạch đến được các khu vực cần thiết.

Bước 3: Xác nhận tình trạng máy

Trước khi bắt đầu, hãy kiểm tra:

• Nước làm sạch.
• Cung cấp khí nén.
• Cài đặt cố định.
• Cài đặt làm sạch.
• Cài đặt sấy.
• Tình trạng vận hành máy.

Bước 4: Bắt đầu làm sạch tự động

Máy hướng dòng làm sạch được kiểm soát về phía vòi phun.

Quá trình này được thiết kế để tiếp cận lỗ mở vòi phun và đường dẫn chân không bên trong, giúp đánh bật bụi và cặn sản xuất.

Bước 5: Sấy khô tự động

Sau khi làm sạch, khí nén sẽ loại bỏ lượng nước còn sót lại trên bề mặt vòi phun và đường dẫn bên trong.

Điều này làm giảm công việc sấy thủ công và chuẩn bị vòi phun cho lần kiểm tra tiếp theo.

Bước 6: Kiểm tra lần cuối

Tháo các vòi phun đã được làm sạch và kiểm tra chúng trước khi đưa chúng trở lại sản xuất.

Nếu có, hiệu suất chân không cũng có thể được kiểm tra.

Quy trình làm sạch

Làm sạch tự động so với làm sạch thủ công

Tự động làm sạch không loại bỏ các yêu cầu kiểm tra. Nó cung cấp một giai đoạn làm sạch hiệu quả hơn và có thể lặp lại trong quá trình bảo trì hoàn chỉnh.

Cách chọn

1. Xác nhận máy chọn và đặt của bạn

Các máy định vị khác nhau sử dụng các thiết kế vòi phun khác nhau.

Cung cấp model máy khi yêu cầu báo giá để có thể kiểm tra ứng dụng vòi phun.

2. Cung cấp mã bộ phận vòi phun

Số bộ phận của vòi phun là một trong những tài liệu tham khảo hữu ích nhất để xác nhận khả năng tương thích của thiết bị cố định.

Nếu không có số bộ phận, phải cung cấp hình ảnh và kích thước rõ ràng.

3. Xác nhận kích thước vòi phun

Đối với đồ đạc tùy chỉnh, kích thước hữu ích bao gồm:

4. Xác định số lượng làm sạch

Hãy xem xét có bao nhiêu vòi phun thường được làm sạch cùng một lúc.

Bộ phận bảo trì xử lý số lượng lớn nên chọn cấu hình hỗ trợ làm sạch hàng loạt hiệu quả.

Các nhà máy chỉ thỉnh thoảng bảo trì có thể thích cấu hình nhỏ gọn hơn.

5. Đánh giá sự đa dạng của vòi phun

Nếu một nhà máy sử dụng nhiều bệ gắp và đặt, một máy có các bộ phận cố định có thể thay thế hoặc tùy chỉnh có thể mang lại sự linh hoạt cao hơn.

Điều này cho phép một người dọn dẹp hỗ trợ nhiều dòng vòi phun thay vì giới hạn thiết bị ở một định dạng vòi phun cụ thể.

6. Xác nhận tiện ích của nhà máy

Trước khi đặt hàng, hãy xác nhận:

• Điện áp.
• Tần số điện.
• Tính sẵn có của khí nén.
• Yêu cầu về nước.
• Vị trí lắp đặt.

Việc cung cấp thông tin này trong quá trình báo giá giúp đảm bảo cấu hình máy phù hợp với nhà máy đích.

7. Xem xét các yêu cầu sản xuất trong tương lai

Không chỉ chọn máy theo thể tích vòi phun hiện tại.

Nếu dây chuyền sản xuất đang mở rộng, việc lựa chọn hệ thống cố định linh hoạt có thể cung cấp thêm công suất cho việc bảo trì vòi phun trong tương lai.

Thực hành bảo trì được đề xuất

Để máy hoạt động ổn định:

• Sử dụng nước sạch theo yêu cầu của thiết bị.
• Giữ cho buồng làm sạch không có cặn bẩn quá mức.
• Kiểm tra các thiết bị cố định vòi phun thường xuyên.
• Kiểm tra nguồn cung cấp không khí xem có dầu và độ ẩm không.
• Thay thế hoặc bảo trì bộ lọc khi cần thiết.
• Giữ cho lối thoát nước không bị cản trở.
• Kiểm tra ống và đầu nối định kỳ.
• Tách riêng các đầu phun bị hư hỏng vật lý trước khi vệ sinh.
• Kiểm tra vòi phun sau mỗi chu kỳ làm sạch.
• Ghi lại số bộ phận vòi phun thường xuyên bị hỏng.

Hồ sơ bảo trì được tiêu chuẩn hóa có thể giúp xác định các vòi phun liên tục gây ra sự cố khi nạp và có thể yêu cầu thay thế thay vì vệ sinh thêm.

Câu hỏi thường gặp

Câu hỏi 1: Máy này có thể làm sạch các nhãn hiệu đầu phun SMT khác nhau không?

Đúng. Máy làm sạch có thể được cấu hình cho các kích thước vòi phun chọn và đặt khác nhau bằng cách sử dụng các thiết bị cố định phù hợp hoặc tùy chỉnh. Vui lòng cung cấp kiểu máy, số bộ phận vòi phun và ảnh vòi phun để xác nhận tính tương thích.

Câu 2: Chất tẩy rửa nào thường được sử dụng?

Nước tinh khiết hoặc nước khử ion thường được sử dụng để làm sạch vòi phun thông thường. Phương tiện làm sạch phù hợp phải luôn tuân theo các yêu cầu về cấu hình và bảo trì của máy đã chọn.

Câu 3: Máy có thể làm sạch nhiều vòi phun cùng một lúc không?

Đúng. Hệ thống được thiết kế để làm sạch hàng loạt. Công suất thực tế phụ thuộc vào kích thước đầu phun, thiết kế cố định và cấu hình máy. Vòi phun lớn hoặc có hình dạng đặc biệt có thể yêu cầu cách bố trí vật cố định khác nhau.

Câu hỏi 4: Việc vệ sinh có phục hồi được vòi phun bị hỏng không?

Không. Việc làm sạch có thể loại bỏ chất bẩn làm hạn chế đường đi của chân không, nhưng nó không thể sửa chữa được các đầu vòi phun bị nứt, cong, mòn hoặc hư hỏng cơ học. Đầu phun bị hư hỏng nên được thay thế.

Câu 5: Tôi nên gửi thông tin gì để báo giá?

Vui lòng cung cấp kiểu máy chọn và đặt, số bộ phận vòi phun, ảnh vòi phun, kích thước gần đúng, số lượng làm sạch cần thiết, quốc gia nơi đến và thông số kỹ thuật điện ưu tiên. Thông tin này giúp chúng tôi đề xuất cấu hình phù hợp.

Liên hệ với chúng tôi để có giải pháp làm sạch vòi phun SMT

Bạn cần một máy làm sạch vòi phun phù hợp cho dây chuyền sản xuất SMT của mình?

Gửi cho chúng tôiModel máy, số bộ phận vòi phun, hình ảnh vòi phun và số lượng làm sạch dự kiến. Nhóm của chúng tôi có thể giúp xác nhận khả năng tương thích của vòi phun, cấu hình thiết bị cố định và khả năng làm sạch phù hợp theo yêu cầu bảo trì của bạn.

Chúng tôi hỗ trợ cả giải pháp cố định vòi phun tiêu chuẩn và tùy chỉnh cho các môi trường sản xuất SMT khác nhau.

Liên hệ với chúng tôi ngay hôm nay để biết chi tiết kỹ thuật, đề xuất cấu hình, thời gian thực hiện và báo giá.
