| Tên thương hiệu: | Panasonic |
| Số mô hình: | KXFE00GXA00 |

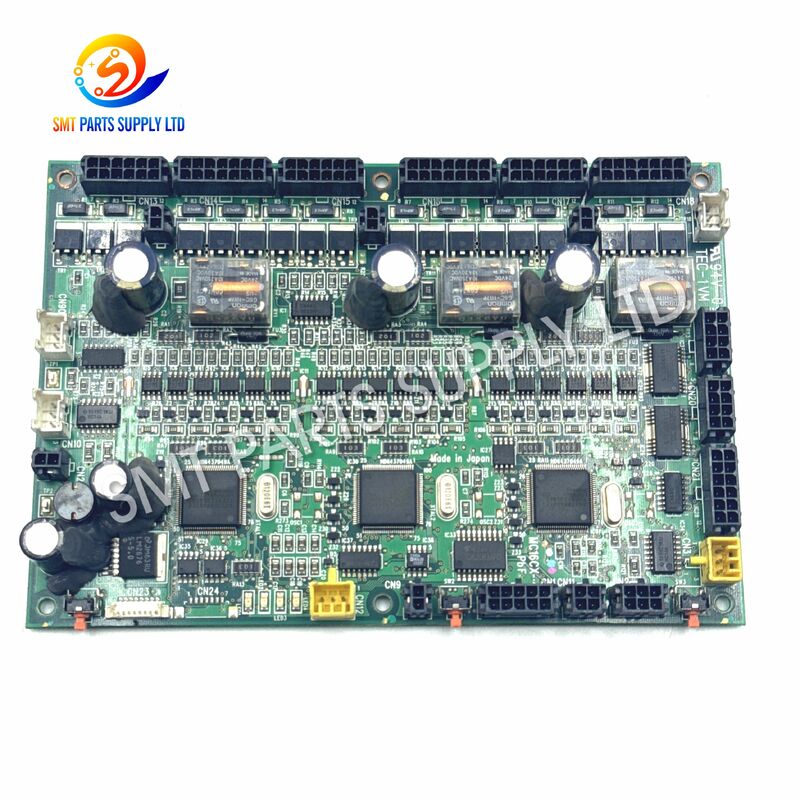

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Bảng điều khiển đầu CM402 CM602
Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMT bảng điều khiển đầu là một bảng mạch in công nghiệp được sử dụng trong các tập hợp điều khiển đầu đặt tương thích.Nó hỗ trợ truyền, xử lý và phối hợp các tín hiệu điện tử giữa bộ điều khiển máy và các thành phần liên quan đến đầu trong quá trình sản xuất SMT.
Bảng này thường được chọn để thay thế bảo trì, phục hồi dây chuyền sản xuất, sửa chữa máy, và tồn kho phụ tùng quan trọng.Các tham chiếu nhận dạng quan trọng bao gồm KXFE00GXA00, N610090171AA, T0710095, MC16CB, và MC16CB-4.
Vì máy CM402 và máy CM602 có thể sử dụng cấu hình đầu khác nhau, sửa đổi PCB, bố trí kết nối và hệ thống điều khiển, nên không xác định tính tương thích chỉ dựa trên mô hình máy.Người mua nên so sánh số bộ phận đầy đủ, đánh dấu PCB, vị trí kết nối, lỗ gắn, bố cục thành phần, hình ảnh bảng hiện có và cấu hình máy trước khi xác nhận đơn đặt hàng.
SMT PARTS SUPPLY LTD cung cấp bảng điều khiển máy SMT và các bộ phận bảo trì liên quan cho các nhà sản xuất thiết bị điện tử, các công ty sửa chữa, các nhà xây dựng lại thiết bị và các nhà phân phối quốc tế.
| Điểm nhận dạng | Chi tiết |
|---|---|
| Nhóm sản phẩm | Bảng điều khiển máy SMT |
| Loại sản phẩm | PCB điều khiển đầu đặt |
| Số bộ phận chính | KXFE00GXA00 |
| Số tham chiếu chéo | N610090171AA |
| Định dạng PCB | T0710095 |
| Mô hình bảng | MC16CB-4 |
| Nhãn liên quan | MC16CB |
| Ứng dụng máy | CM402 / CM602 |
| Khu vực lắp đặt | Phần điều khiển đầu đặt |
| Mục đích chính | Điều khiển đầu, bảo trì và thay thế |
| Nhà cung cấp | SMT PARTS SUPPLY LTD |
Đầu đặt là một trong những phần hoạt động quan trọng nhất của một máy SMT. Trong quá trình sản xuất, đầu phải nhận lệnh, theo dõi tín hiệu phản hồi,phối hợp các thiết bị điện liên quan, và liên lạc liên tục với hệ thống điều khiển máy.
Khi bảng điều khiển đầu trở nên không ổn định, bị hư hỏng, bị ô nhiễm hoặc bị xuống cấp điện, máy có thể gặp phải báo động gián đoạn, thất bại khởi tạo, phản ứng đầu bất thường,hoặc gián đoạn sản xuất nhiều lần.
Một lỗi bảng điều khiển có thể được gây ra bởi các yếu tố điện, môi trường, cơ khí hoặc bảo trì.
| Nguyên nhân có thể | Mô tả |
| Thời gian hoạt động dài | Sản xuất liên tục có thể tăng tốc độ lão hóa thành phần và kết nối |
| Năng lượng đầu vào không ổn định | Sự biến động điện áp có thể làm hỏng các mạch điện tử nhạy cảm |
| Phân điện tĩnh | Việc xử lý ESD không đúng có thể ảnh hưởng đến mạch tích hợp và các thành phần bảng |
| Nhiệt độ quá cao | Làm mát kém hoặc thông gió bị chặn có thể làm tăng nhiệt độ hoạt động PCB |
| Ô nhiễm bụi | Bụi dẫn điện hoặc bụi có dầu có thể ảnh hưởng đến tín hiệu và độ tin cậy của thành phần |
| Tiếp xúc với độ ẩm | Độ ẩm có thể gây oxy hóa, ăn mòn hoặc hiệu suất điện không ổn định |
| Hư hỏng kết nối | Các chân cong hoặc các đầu nối lỏng lẻo có thể làm gián đoạn tín hiệu truyền thông |
| Việc bảo trì không đúng | Việc lắp đặt cưỡng bức hoặc kết nối cáp không chính xác có thể làm hỏng bảng |
| Động cơ | Rung động lâu dài có thể làm nới lỏng các khớp hàn hoặc đầu nối |
| Thành phần lão hóa | Các tụ điện, rơle, IC và các thành phần khác có thể bị suy giảm theo thời gian |
Các triệu chứng sau đây có thể chỉ ra một vấn đề kiểm soát đầu, nhưng chúng không chứng minh rằng bảng MC16CB-4 bị lỗi.người lái xe, nguồn cung cấp điện, van hoặc bộ máy cơ khí.
| Biểu hiện máy | Kiểm tra khuyến cáo |
| Đầu đặt không thể khởi tạo | Kiểm tra bảng điều khiển, dây cáp, cảm biến, và đầu vào năng lượng |
| báo động liên quan đến đầu xuất hiện nhiều lần | Xem lại lịch sử báo động và kiểm tra các thiết bị được kết nối |
| Chuyển động đầu trở nên gián đoạn | Kiểm tra các đầu nối, mạch phản hồi và động cơ liên quan |
| Máy dừng trong quá trình sản xuất | Kiểm tra sự ổn định của truyền thông và điều kiện năng lượng |
| Đầu không đáp lại lệnh | Xác nhận đầu ra bảng, tình trạng cáp, và tín hiệu điều khiển |
| lỗi biến mất sau khi khởi động lại | Điều tra các vấn đề liên tục về bảng, đầu nối hoặc nguồn điện |
| Sự đổi màu PCB có thể nhìn thấy | Ngừng hoạt động và kiểm tra tình trạng quá nóng hoặc thiệt hại do điện |
| Lặp lại thất bại trong máy thu | Kiểm tra vòi phun, hệ thống chân không, cảm biến và thiết bị điện tử đầu |
| Kết quả đặt bất thường | Kiểm tra các bộ phận điều khiển điện tử và cơ khí |
| Kết nối trở nên nóng bất thường | Kiểm tra kháng tiếp xúc, tình trạng cáp, và đường dẫn hiện tại |
Khi khắc phục sự cố xác nhận rằng bảng điều khiển được lắp đặt bị lỗi,thay thế nó bằng một bảng KXFE00GXA00 N610090171AA MC16CB-4 được xác định chính xác có thể giúp khôi phục lại giao tiếp phần đầu ổn định và hoạt động của máy.
Bảng thay thế phải được lựa chọn dựa trên nhận dạng kỹ thuật hoàn chỉnh chứ không chỉ dựa trên ngoại hình.
| Bước | Cần hành động | Mục đích |
| 1 | Ghi lại mô hình máy và số hàng loạt | Xác định phiên bản thiết bị |
| 2 | Ghi lại cấu hình đầu đặt | Xác nhận ứng dụng chính xác |
| 3 | Chụp ảnh bảng được cài đặt | Giữ các tham chiếu kết nối và gắn kết |
| 4 | Ghi lại mọi số phần có thể nhìn thấy | Giảm các lỗi nhận dạng |
| 5 | So sánh KXFE00GXA00 và N610090171AA | Xác nhận tham chiếu sản phẩm chính |
| 6 | Kiểm tra đánh dấu PCB T0710095 | Kiểm tra nhận dạng PCB |
| 7 | Xác nhận MC16CB hoặc MC16CB-4 | Khớp với mô hình bảng và sửa đổi |
| 8 | So sánh tất cả các kết nối | Ngăn chặn lắp đặt PCB không tương thích |
| 9 | Xác nhận tình trạng sản phẩm | Chọn nguồn cung cấp mới, đã sử dụng hoặc được tân trang |
| 10 | Cài đặt với bảo vệ ESD | Bảo vệ các thành phần điện tử |
| 11 | Thực hiện chẩn đoán máy | Xác nhận thông tin liên lạc và khởi tạo |
| 12 | Hoàn thành thử nghiệm sản xuất | Kiểm tra sự ổn định trong điều kiện làm việc |
| Thông số kỹ thuật | Thông tin sản phẩm |
| Đề xuất thương hiệu | Panasonic |
| Tên sản phẩm | Bảng điều khiển đầu SMT |
| Số bộ phận chính | KXFE00GXA00 |
| Số phần thay thế | N610090171AA |
| Số PCB | T0710095 |
| Mô hình bảng | MC16CB-4 |
| Đánh dấu bảng liên quan | MC16CB |
| Đề xuất máy áp dụng | CM402 / CM602 |
| Phần ứng dụng | Hệ thống điều khiển đầu đặt |
| Xây dựng sản phẩm | Bộ PCB công nghiệp đông dân |
| Chức năng chính | Xử lý và truyền thông tín hiệu đầu |
| Loại kết nối | Máy cụ thể Multi-Pin Connector |
| Phương pháp gắn | Được lắp đặt ở vị trí thiết bị ban đầu |
| Các thông số điện | Được xác định bởi cấu hình máy và bảng |
| Yêu cầu về phần mềm cứng | Tùy thuộc vào cấu hình |
| Tình trạng sản phẩm | Mới, đã sử dụng hoặc được sửa chữa |
| Kiểm tra | Theo điều kiện sản phẩm và thỏa thuận đặt hàng |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Bao bì | Bao bì xuất khẩu chống tĩnh và chống sốc |
| Phương pháp vận chuyển | Express, Hàng không hoặc Giao hàng tập hợp |
| Xác nhận tương thích | Cần trước khi đặt hàng |
| Nhà cung cấp | SMT PARTS SUPPLY LTD |
Thông tin về mô hình máy đơn thuần không đủ để xác nhận khả năng tương thích cuối cùng. Máy CM402 và CM602 có thể sử dụng đầu đặt khác nhau, dây điện nội bộ, sửa đổi PCB, bố trí kết nối,cấu hình phần mềm, và hệ thống điều khiển điện.
Người mua nên xác nhận các chi tiết sau đây trước khi đặt hàng:
Các tham chiếu dưới đây được sử dụng để xác định sản phẩm.
| Ghi chú | Loại nhận dạng | Tầm quan trọng của việc mua hàng |
| KXFE00GXA00 | Số bộ phận chính | Nhãn hiệu sản phẩm chính |
| N610090171AA | Số tham chiếu chéo | Được sử dụng để phục vụ và tìm kiếm thay thế |
| T0710095 | Định dạng PCB | Giúp xác minh phiên bản bảng vật lý |
| MC16CB | Bảng gia đình đánh dấu | Xác định gia đình bảng điều khiển liên quan |
| MC16CB-4 | Mô hình hoặc sửa đổi của hội đồng quản trị | Quan trọng để phù hợp với bảng cài đặt |
| CM402 | Đề xuất ứng dụng máy | Phải xác nhận với cấu hình đầu |
| CM602 | Đề xuất ứng dụng máy | Phải xác nhận với bảng và chi tiết kết nối |
Hai bảng điều khiển SMT có thể có kích thước, điểm gắn hoặc hình dạng kết nối tương tự nhưng chứa các mạch hoặc chức năng điều khiển khác nhau.
Sử dụng một bảng phù hợp không chính xác có thể dẫn đến báo động máy, thất bại liên lạc, hoạt động không chính xác hoặc thiệt hại các thành phần bổ sung.
Bảng điều khiển đầu KXFE00GXA00 N610090171AA MC16CB-4 phù hợp với bảo trì máy SMT chuyên nghiệp và môi trường sản xuất điện tử.
| Ứng dụng | Chức năng của hội đồng quản trị |
| Bảo trì đường dây SMT | Thay một tấm bị lỗi xác nhận |
| Sửa chữa đầu đặt | Phục hồi điều khiển điện tử phần đầu |
| Cải tạo máy móc | Thay thế các bộ phận điện tử cũ hoặc bị hỏng |
| Sửa chữa hỏng khẩn cấp | Giảm thời gian ngừng sản xuất bất ngờ |
| Danh sách dự phòng | Chuẩn bị bảng điều khiển quan trọng trước |
| Xây dựng lại thiết bị cũ | Hỗ trợ máy quay lại sử dụng |
| Bảo trì nhà máy điện tử | Duy trì độ tin cậy của dây chuyền sản xuất |
| Công ty dịch vụ SMT | Hỗ trợ các dự án sửa chữa khách hàng |
| Phân phối phụ tùng thay thế | Bán các bảng xác định cho thị trường quốc tế |
| Khôi phục năng lực sản xuất | Trở lại sản xuất thiết bị sửa chữa |
Bảng MC16CB-4 tạo thành một phần của đường dẫn điều khiển điện tử trong một tập hợp đầu đặt SMT tương thích.và các thành phần kết nối.
Máy điều khiển gửi lệnh hoạt động theo trình tự sản xuất được lập trình.và kiểm tra tình trạng.
Bảng điều khiển đầu xử lý hoặc phân phối các tín hiệu điện tử được yêu cầu bởi tập hợp đầu tương thích. Nó giúp phối hợp giao tiếp giữa bộ điều khiển máy và các thiết bị liên quan đến đầu.
Các cảm biến, động cơ và thiết bị phát hiện vị trí cung cấp phản hồi hoạt động.Bảng điều khiển giúp chuyển hoặc xử lý thông tin này để máy có thể xác định xem mỗi hành động đã được hoàn thành chính xác.
Các bảng hỗ trợ thời gian và truyền tín hiệu điều khiển đến mạch tương thích. thời gian chính xác là điều cần thiết bởi vì SMT vị trí liên quan đến vận chuyển tốc độ cao, bộ phận pickup,vị trí, và vị trí.
Tình trạng hoạt động được trả lại cho hệ thống điều khiển máy. Nếu máy phát hiện ra một tín hiệu bất thường, phản hồi thiếu, thất bại liên lạc, hoặc phản ứng không ổn định,nó có thể tạo ra một báo động và ngừng sản xuất.
| Giai đoạn sản xuất | Hoạt động của máy | Hoạt động liên quan đến hội đồng quản trị |
| Khởi tạo máy | Kiểm tra tình trạng đầu đặt | Hỗ trợ thông tin liên lạc trạng thái |
| Loading chương trình | Nhận hướng dẫn sản xuất | Chuẩn bị trình tự điều khiển đầu |
| Phân tích thành phần | Đầu di chuyển đến chỗ cho ăn | Định tọa độ các tín hiệu điện tử liên quan |
| Chuyển bộ phận | Đầu di chuyển về phía PCB | Duy trì giao tiếp chỉ huy và phản hồi |
| Đặt thành phần | Thành phần được đặt chính xác | Hỗ trợ đồng bộ hóa thời gian điều khiển |
| Kiểm tra hoàn thành | Máy xác minh hành động | Chuyển đổi phản hồi hoạt động |
| Chu kỳ lặp lại | Chuỗi sản xuất tiếp tục | Duy trì liên lạc liên tục |
Chọn bảng điều khiển đúng là điều cần thiết để sửa chữa máy an toàn và thành công.
Kiểm tra xem bảng được cài đặt có được đánh dấu KXFE00GXA00, N610090171AA, hoặc cả hai không.
Chứng minh liệu bảng điều khiển hiện có có ghi nhãn T0710095 hay không.
Kiểm tra các nhãn MC16CB hoặc MC16CB-4.
Cung cấp toàn bộ mô hình máy thay vì chỉ cung cấp gia đình máy.
Các nền tảng CM402 và CM602 có thể sử dụng các cấu hình đầu đặt khác nhau. Loại đầu nên được xác nhận trước khi mua bảng.
Kiểm tra tất cả các đầu nối, ổ cắm, vị trí cáp, lỗ gắn, hỗ trợ, và vị trí thành phần.
Cung cấp mã báo động, các triệu chứng lỗi và kết quả khắc phục sự cố.
Sản phẩm có thể được cung cấp trong các điều kiện khác nhau tùy thuộc vào hàng tồn kho.
| Điều kiện | Mô tả | Sử dụng khuyến cáo |
| Mới | Bảng chưa sử dụng, tùy thuộc vào lượng tồn kho thực tế | Sưu trữ lâu dài hoặc sản xuất ưu tiên cao |
| Được sử dụng | Loại bỏ khỏi thiết bị và kiểm tra | Bảo trì có chi phí kiểm soát |
| Được cải tạo | Được sửa chữa và kiểm tra chuyên nghiệp | Dự án sửa chữa với nhu cầu ngân sách |
| Chuyển đổi | Chất thay thế được cung cấp đối với tấm vi phạm | Có sẵn cho các đơn đặt hàng được chọn |
| Dịch vụ sửa chữa | Bảng khách hàng được đánh giá và sửa chữa | Cấu hình bảng khó tìm nguồn |
Tiêu chuẩn thử nghiệm có thể khác nhau tùy thuộc vào tình trạng sản phẩm.
Các điều khoản bảo hành nên được xác nhận trước khi thanh toán.
Trước khi vận chuyển, các điểm kiểm tra sau đây có thể được hoàn thành theo tình trạng sản phẩm và thỏa thuận đặt hàng.
| Điểm kiểm tra | Mục đích kiểm tra |
| Kiểm tra số bộ phận | Xác nhận nhận dạng sản phẩm chính xác |
| Kiểm tra đánh dấu PCB | Kiểm tra tham chiếu T0710095 và MC16CB-4 |
| Kiểm tra kết nối | Xác định các chân cong, lỏng lẻo hoặc bị hỏng |
| Kiểm tra bề mặt PCB | Kiểm tra các vết nứt, ăn mòn và ô nhiễm |
| Kiểm tra thành phần | Xác định các thành phần bị mất tích, bị cháy hoặc bị hư hỏng |
| Kiểm tra lắp đặt | Xác nhận các lỗ gắn và brackets |
| Kiểm tra vết sửa chữa | Xem xét các công việc sửa chữa trước đây nếu có |
| Bao bì chống tĩnh | Bảo vệ bảng trong khi xử lý |
| Kiểm tra bao bì xuất khẩu | Giảm thiệt hại giao thông |
| Kiểm tra nhãn đặt hàng | Ngăn chặn lỗi nhận dạng lô hàng |
Việc lắp đặt nên được thực hiện bởi nhân viên bảo trì máy SMT có trình độ.
Bảng điều khiển SMT nhạy cảm với điện tĩnh, độ ẩm, rung động và tác động vật lý.
| Lớp bao bì | Chức năng |
| Túi chống tĩnh | Giảm nguy cơ xả điện tĩnh |
| Bảo vệ chống ẩm | Giúp giữ cho PCB khô |
| Bảo vệ kết nối | Ngăn ngừa hư hỏng chân |
| Ống đệm bọt | Giảm sốc và rung động |
| Thùng bên trong | Giữ tấm ván |
| Thùng xuất khẩu | Cung cấp bảo vệ vận chuyển bên ngoài |
| Nhãn nhãn sản phẩm | Xác định số phần và thứ tự |
Thời gian giao hàng phụ thuộc vào tình trạng hàng tồn kho, yêu cầu thử nghiệm, số lượng đặt hàng, điểm đến và phương pháp vận chuyển được chọn.
KXFE00GXA00 và N610090171AA thường được sử dụng như các tham chiếu nhận dạng liên quan cho bảng điều khiển này.Mô hình máy, và cấu hình đầu đặt.
Máy số CM402 và CM602 có thể chứa các hệ thống đầu khác nhau, sửa đổi PCB, sắp xếp dây điện và cấu hình phần mềm.Vui lòng cung cấp hình ảnh bảng đầy đủ và thông tin máy trước khi đặt hàng.
Nó có thể giải quyết các báo động gây ra bởi một bảng điều khiển tương thích bị lỗi. Tuy nhiên, các báo động tương tự cũng có thể là kết quả của các dây cáp, động cơ, cảm biến, trình điều khiển, bộ mã hóa, van, nguồn điện bị hỏng,hoặc các thành phần cơ khí.
Vui lòng cung cấp số lượng yêu cầu, mô hình máy, số serial máy, số bảng hiện có, đánh dấu MC16CB-4, nhận dạng T0710095, hình ảnh bảng, tình trạng ưa thích, quốc gia giao hàng,và ngày giao hàng cần thiết.
Giữ tấm kín bên trong bao bì chống tĩnh trong một môi trường sạch, khô, nhiệt độ được kiểm soát.và tiếp xúc với vật liệu dẫn điện.
SMT PARTS SUPPLY LTD
Vui lòng gửi thông tin sau đây để báo giá và kiểm tra tính tương thích:
Nhóm bán hàng của chúng tôi sẽ xem xét tình trạng sản phẩm có sẵn, thông tin tương thích, tiêu chuẩn kiểm tra, phương pháp đóng gói, thời gian giao hàng và các tùy chọn vận chuyển quốc tế.
Tuyên bố nhãn hiệu:Panasonic và tên mô hình máy được tham chiếu chỉ được sử dụng để xác định sản phẩm và mô tả khả năng tương thích.SMT PARTS SUPPLY LTD là một nhà cung cấp phụ tùng phụ tùng SMT độc lập.
