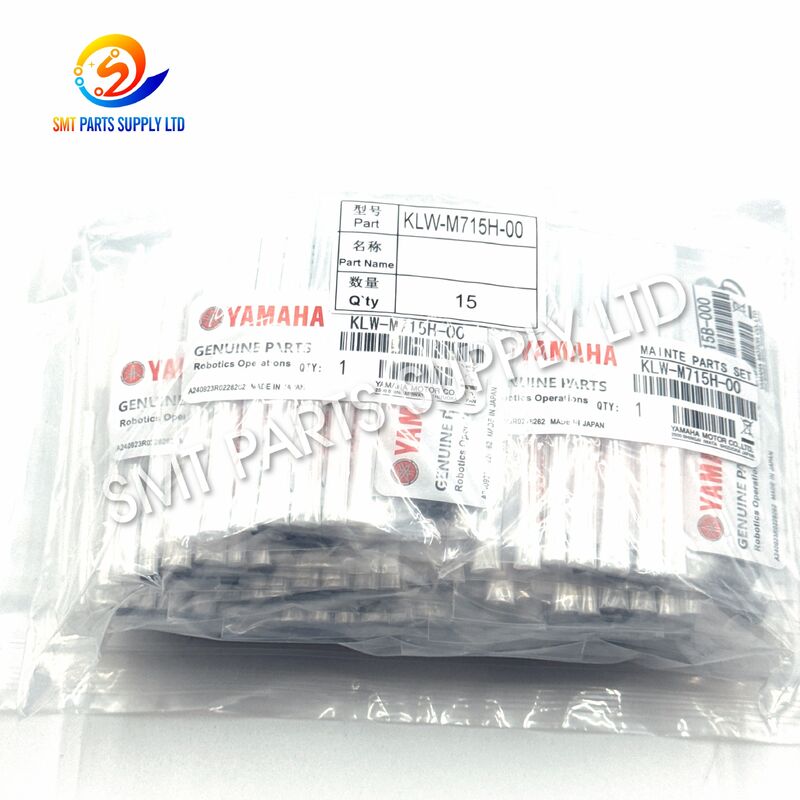

Bộ bảo trì đầu HM Yamaha KLW-M715H-00 dành cho máy SMT YSM10 YSM20R - Giải pháp bảo trì phòng ngừa và sửa chữa đầu

Bộ bảo trì đầu Yamaha KLW-M715H-00 HM YSM10 YSM20R

Bộ bảo trì Yamaha KLW-M715H-00 được thiết kế để bảo trì và sửa chữa định kỳ đầu định vị HM được sử dụng trong máy gắp và đặt Yamaha YSM10 và YSM20R SMT. Nó kết hợp một số bộ phận đầu được bảo dưỡng thường xuyên thành một gói tiện lợi, đơn giản hóa việc mua phụ tùng thay thế, lập kế hoạch bảo trì phòng ngừa và chuẩn bị sửa chữa khẩn cấp.

Bộ sản phẩm được tham chiếu bao gồm các bộ phận lọc KLW-M8527-001, các bộ phận đệm kín KLW-M715B-000, lò xo lá KG7-M7137-A03, lò xo tấm KLW-M714W-000, vít đầu xoay 90990-08J016 và 90990-17J081 và 90990-17J082 Vòng chữ O. KLW-M8527-001 thường được xác định là bộ lọc đầu YSM10/YSM20, trong khi KLW-M715B-000, KG7-M7137-A03 và KLW-M714W-000 lần lượt được xác định là miếng đệm, lò xo lá và lò xo tấm.

Bằng cách thay thế các bộ phận dịch vụ bị nhiễm bẩn, bị nén, mệt mỏi hoặc bị mòn, nhân viên bảo trì có thể giúp duy trì độ kín chân không, chuyển động của vòi phun, độ ổn định của bộ phận nạp và hoạt động đáng tin cậy của đầu. Bộ sản phẩm này phù hợp cho việc bảo trì theo lịch trình, các dự án đại tu chính, xử lý sự cố và kiểm kê phụ tùng của nhà máy.

KLW-M715B-000 được liệt kê là miếng đệm, KLW-M714W-000 là lò xo tấm và 90990-08J016 là vít đầu xoay trong thông tin phụ kiện đầu HM được tham chiếu.

Các tham chiếu 90990-17J081 và 90990-17J082 được xác định là vòng chữ O được sử dụng tại các vị trí vòi phun hiện hành của Yamaha.

Quan trọng:Số lượng linh kiện và cấu hình bộ bảo trì chính xác phải được xác nhận dựa trên số sê-ri máy, loại đầu, cấu hình vòi phun, sách hướng dẫn bảo trì hoặc các bộ phận đã tháo ra hiện có trước khi đặt hàng.

Đầu vị trí SMT hoạt động liên tục ở tốc độ cao. Trong mỗi chu kỳ sản xuất, đầu liên tục thực hiện chuyển động thẳng đứng, tạo chân không, lấy thành phần, nhận dạng thành phần, xoay, đặt và nhả chân không.

Ngay cả các bộ phận dịch vụ nhỏ cũng phải chịu chuyển động cơ học lặp đi lặp lại, thay đổi áp suất, nhiễm bẩn và thay đổi nhiệt độ. Tình trạng của họ có thể dần dần ảnh hưởng đến hiệu suất của đầu.

Bộ lọc giúp giữ các hạt và cặn sản xuất tránh xa các đường dẫn khí nhạy cảm. Trong quá trình vận hành, bụi, mảnh vụn thành phần, sương dầu và các chất gây ô nhiễm khác có thể tích tụ bên trong vật liệu lọc.

Bộ lọc bị ô nhiễm có thể hạn chế luồng không khí và tăng thời gian cần thiết để tạo chân không ổn định.

Một miếng đệm được nén liên tục giữa các bề mặt tiếp xúc. Sau khi sử dụng kéo dài, nó có thể bị dẹt, cứng lại, biến dạng hoặc hư hỏng.

Khi chất lượng bịt kín giảm, hệ thống chân không có thể cần nhiều thời gian hơn để đạt được mức yêu cầu hoặc có thể không duy trì được áp suất âm ổn định.

Vòng chữ O có nhiệm vụ bịt kín các giao diện khí nén chuyển động hoặc được kết nối. Ma sát, nén, nhiễm bẩn, bôi trơn không đúng và thời gian vận hành dài có thể làm giảm độ đàn hồi.

Vòng chữ O bị mòn có thể gây ra rò rỉ khí nhỏ, khó phát hiện bằng mắt thường nhưng vẫn có thể ảnh hưởng đến độ ổn định của xe bán tải.

Lò xo lá và lò xo tấm cung cấp lực giữ hoặc phục hồi có kiểm soát. Chuyển động lặp đi lặp lại có thể làm giảm dần độ căng của lò xo hoặc thay đổi hình dạng ban đầu.

Lực lò xo không đủ có thể gây ra việc định vị bộ phận không nhất quán, chuyển động trục vòi phun bất thường hoặc gắn kết cơ học không ổn định.

Vít đầu Pan cố định các bộ phận dịch vụ tương ứng. Siết chặt không đúng cách, tháo rời nhiều lần, ren bị hỏng hoặc rung có thể ảnh hưởng đến độ ổn định của cụm.

Việc lắp đặt dây buộc không chính xác cũng có thể tạo ra áp lực không đồng đều lên các miếng đệm, lò xo hoặc nắp.

Các dây chuyền SMT khối lượng lớn thường chạy trong thời gian dài với thời gian bảo trì hạn chế. Khi việc thay thế định kỳ bị hoãn lại, một số vấn đề nhỏ có thể xảy ra đồng thời.

Bộ lọc bị chặn một phần kết hợp với một miếng đệm cũ và vòng chữ O bị mòn có thể tạo ra sự mất ổn định nghiêm trọng hơn so với bất kỳ bộ phận đơn lẻ nào.

Những triệu chứng này cũng có thể do vòi phun, van chân không, đầu phun, cảm biến, ống dẫn khí, van điện từ, trục đầu, hiệu chuẩn máy, đóng gói linh kiện hoặc điều kiện lập trình. Nhân viên bảo trì phải hoàn thành việc khắc phục sự cố hệ thống trước khi thay thế các bộ phận.

Bộ KLW-M715H-00 cung cấp giải pháp thiết thực để bảo dưỡng một số bộ phận đầu HM thường được bảo trì cùng một lúc.

Thay vì mua riêng từng bộ lọc, miếng đệm, lò xo, vít và vòng chữ O, nhóm bảo trì có thể chuẩn bị một gói dịch vụ phối hợp trước khi dừng máy.

Chỉ thay thế bộ phận bị hư hỏng rõ ràng có thể không giải quyết được vấn đề gián đoạn. Một số thành phần trong cùng một khu vực cơ khí hoặc khí nén có thể bị lão hóa với tốc độ tương tự.

Ví dụ:

• Bộ lọc mới có thể cải thiện luồng không khí nhưng miếng đệm cũ vẫn có thể bị rò rỉ.
• Vòng chữ O mới có thể khôi phục lại độ kín, nhưng lò xo bị mỏi vẫn có thể gây ra chuyển động không ổn định.
• Lò xo mới có thể khôi phục lực giữ nhưng sự nhiễm bẩn xung quanh trục vòi phun có thể tiếp tục tạo ra lực cản.

Bảo dưỡng các bộ phận liên quan cùng nhau có thể giảm tình trạng dừng máy lặp lại và đơn giản hóa tài liệu bảo trì.

Bộ công cụ này kết hợp nhiều thành phần dịch vụ nhỏ dưới một tài liệu tham khảo về bộ công cụ bảo trì chính, giúp giảm nhu cầu quản lý các yêu cầu mua hàng riêng biệt.

Sản phẩm này dành cho công việc bảo trì xung quanh đầu định vị đa chức năng tốc độ cao được sử dụng trong nền tảng YSM hiện hành. Yamaha xác định YSM10 có cấu hình đầu HM, trong đó có tùy chọn đầu HM 10 vòi.

Bộ lọc, miếng đệm và vòng chữ O phối hợp với nhau để hỗ trợ đường dẫn khí sạch hơn và độ kín đáng tin cậy.

Lò xo lá và lò xo tấm giúp duy trì vị trí cơ học dự định và lực lò xo của các bộ phận đầu liên quan.

Bộ sản phẩm có thể được chuẩn bị trước khoảng thời gian bảo trì theo kế hoạch, cho phép các kỹ thuật viên hoàn thành việc bảo trì trong thời gian ngừng sản xuất có kiểm soát.

Một cuộc điều tra tổng hợp có thể bao gồm một số hạng mục bảo trì, cải thiện việc lập kế hoạch phụ tùng thay thế và hiệu quả mua hàng nội bộ.

Bộ sản phẩm có thể được lưu trữ như một phụ tùng bảo trì để khắc phục sự cố khẩn cấp hoặc tân trang đầu theo kế hoạch.

Số bộ phận riêng lẻ giúp dễ dàng so sánh gói được cung cấp với bộ sản phẩm hiện có, sách hướng dẫn sử dụng máy hoặc các bộ phận đã tháo ra.

Các nhà máy có thể đưa bộ KLW-M715H-00 vào kế hoạch bảo trì định kỳ của mình. Bộ lọc, vòng đệm và lò xo có thể được kiểm tra và thay thế tùy theo tình trạng máy, giờ vận hành, hồ sơ bảo trì và môi trường sản xuất.

Bộ sản phẩm phù hợp cho việc tân trang đầu khi tháo đầu ra để kiểm tra và vệ sinh chi tiết.

Khi vị trí vòi phun không thể duy trì chân không ổn định, có thể kiểm tra miếng đệm và vòng chữ O hiện hành xem có hư hỏng hoặc mất tính đàn hồi hay không.

KLW-M8527-001 được xác định trên thị trường phụ tùng thay thế là bộ lọc cho các ứng dụng YSM10 và YSM20.

Thay thế vật liệu lọc bị ô nhiễm có thể giúp duy trì luồng không khí sạch hơn qua đường dẫn đầu liên quan.

Có thể kiểm tra KG7-M7137-A03 và KLW-M714W-000 khi cơ cấu tương ứng không đủ lực lò xo, vị trí bất thường hoặc biến dạng nhìn thấy được.

Một bộ bảo trì hoàn chỉnh có thể rút ngắn thời gian cần thiết để xác định vị trí các bộ phận nhỏ riêng lẻ trong quá trình sửa chữa máy khẩn cấp.

Các nhà máy vận hành một số máy YSM10 hoặc YSM20R có thể giữ các bộ dụng cụ tiêu chuẩn hóa trong kho bảo trì của mình và cấp phát theo yêu cầu công việc.

Bộ sản phẩm có thể được sử dụng trong quá trình kiểm tra và tân trang thiết bị SMT đã qua sử dụng trước khi khởi động lại sản xuất.

Bộ bảo trì hỗ trợ cả chức năng khí nén và cơ học của đầu định vị.

Khí nén khô, sạch được cung cấp cho máy SMT. Hệ thống khí nén sử dụng không khí này để tạo ra và điều khiển chân không.

Đầu hướng chân không qua các đường dẫn bên trong về phía trục vòi phun và vòi phun áp dụng.

Bộ lọc KLW-M8527-001 giúp thu giữ các chất gây ô nhiễm nhỏ trước khi chúng xâm nhập vào các lối đi hoặc khu vực di chuyển nhạy cảm.

Bộ lọc sạch hỗ trợ luồng không khí ổn định hơn. Bộ lọc bị chặn có thể làm tăng sức cản dòng chảy.

KLW-M715B-000 được lắp đặt ở vị trí bịt kín tương ứng. Khi được nén đúng cách, miếng đệm giúp ngăn ngừa rò rỉ không khí không mong muốn.

Vòng chữ O 90990-17J081 và 90990-17J082 mang lại khả năng bịt kín tại các vị trí thích hợp. Vật liệu đàn hồi của chúng lấp đầy những khoảng trống nhỏ giữa các bề mặt được kết nối hoặc chuyển động.

Kích thước, hướng, độ sạch và điều kiện bôi trơn chính xác là rất quan trọng để làm kín đáng tin cậy.

KG7-M7137-A03 và KLW-M714W-000 cung cấp lực cơ học được kiểm soát. Chúng giúp giữ lại hoặc đưa thành phần liên quan về vị trí dự kiến.

Vít đầu chảo 90990-08J016 giữ chặt các bộ phận tương ứng. Siết chặt đúng cách giúp duy trì áp suất lắp ráp đồng đều mà không làm hỏng các bộ phận nhỏ.

Khi chân không được kích hoạt, vòi phun tiếp xúc với linh kiện điện tử và tạo ra lực giữ đủ để hút.

Phần đầu di chuyển thành phần thông qua việc nhận dạng, hiệu chỉnh và sắp xếp. Niêm phong ổn định và chuyển động vòi phun được kiểm soát giúp duy trì khả năng xử lý nhất quán.

Tại điểm đặt, chân không được giải phóng để linh kiện có thể được đặt trên tấm PCB được phủ bằng chất hàn.

• Dừng máy theo quy trình an toàn của nhà máy.
• Tắt nguồn máy và cách ly nguồn khí nén.
• Xác nhận rằng áp suất khí nén được lưu trữ đã được giải phóng.
• Ghi lại kiểu máy, số sê-ri, số đầu và vị trí vòi phun bị ảnh hưởng.
• Chuẩn bị một bàn làm việc sạch sẽ, có chiếu sáng và được kiểm soát bằng ESD.
• So sánh các thành phần mới với các phần bị loại bỏ.
• Xác nhận số bộ phận, kích thước, hình dạng và số lượng.
• Xem lại tài liệu bảo trì hiện hành.

• Sử dụng đúng công cụ.
• Tránh tác dụng lực quá mạnh lên các bộ phận đầu có độ chính xác cao.
• Ghi lại hướng của lò xo, miếng đệm và vòng chữ O.
• Đặt các ốc vít đã tháo vào thùng chứa được kiểm soát.
• Ngăn chặn bụi, sợi hoặc các hạt kim loại xâm nhập vào đường dẫn khí.
• Không làm xước bề mặt bịt kín.
• Không trộn lẫn các thành phần từ các vị trí vòi phun khác nhau.

• Làm sạch khu vực lắp đặt bằng phương pháp bảo trì đã được phê duyệt.
• Lắp đặt đúng hướng bộ lọc.
• Đảm bảo miếng đệm nằm phẳng mà không bị gấp.
• Lắp vòng chữ O mà không cần xoắn hoặc cắt chúng.
• Chỉ sử dụng chất bôi trơn được phê duyệt khi cần bôi trơn.
• Định vị lò xo lá và lò xo tấm theo cụm ban đầu.
• Siết chặt các vít đều và theo yêu cầu bảo trì quy định.
• Không siết quá chặt các ốc vít nhỏ.

• Kiểm tra xem tất cả các bộ phận đã được đặt đúng vị trí chưa.
• Xác minh chuyển động tự do theo cách thủ công nếu được phép.
• Khôi phục nguồn cung cấp khí nén và kiểm tra rò rỉ.
• Chạy kiểm tra đầu, vòi phun hoặc chân không hiện hành của máy.
• Thực hiện kiểm tra xe bán tải với các bộ phận được kiểm soát.
• Xác minh kết quả vị trí trước khi bắt đầu lại toàn bộ quá trình sản xuất.
• Cập nhật hồ sơ bảo trì.

Tần suất thay thế phụ thuộc vào giờ sản xuất, độ sạch của nhà máy, chất lượng không khí, khối lượng công việc của máy, loại linh kiện và tình trạng bảo trì trước đó.

Khoảng thời gian cố định có thể hữu ích nhưng kết quả kiểm tra cũng sẽ là cơ sở để đưa ra quyết định thay thế.

Ở nơi có sẵn hồ sơ máy, hãy so sánh hiệu suất chân không theo thời gian. Những thay đổi dần dần có thể cho thấy sự hạn chế của bộ lọc, sự hư hỏng của đệm kín hoặc một vấn đề khí nén khác.

Khi tháo vòi phun ra để làm sạch, hãy kiểm tra các bộ phận bịt kín và giữ lại xung quanh vị trí vòi phun.

Không lắp lại vòng chữ O có vết cắt nhìn thấy được, miếng đệm bị phẳng vĩnh viễn, lò xo bị cong, vít bị hỏng hoặc bộ lọc bị nhiễm bẩn nặng.

Giữ lại các bộ dụng cụ chưa sử dụng:

• Trong bao bì kín
• Tránh ánh nắng trực tiếp
• Tránh xa nhiệt độ cao
• Tránh xa dầu, hóa chất và độ ẩm
• Trong tủ phụ tùng sạch sẽ
• Với nhãn số bộ phận có thể nhìn thấy
• Kiểm soát tồn kho theo phương thức nhập trước xuất trước

Các thành phần trông giống nhau về mặt hình ảnh có thể có kích thước, vật liệu hoặc đặc tính lò xo khác nhau. Luôn xác nhận số bộ phận trước khi cài đặt.

Kiểm tra xem yêu cầu bảo trì có nêu rõKLW-M715H-00.

Không chỉ đặt hàng bằng hình thức trực quan vì bộ dụng cụ bảo trì đầu tương tự có thể được sử dụng trên các nền tảng Yamaha khác.

Sản phẩm dành cho các ứng dụng Yamaha YSM10 và YSM20R. Xác nhận bảng tên máy và cấu hình sản xuất hiện tại.

Các máy cùng kiểu máy có thể có các tùy chọn khác nhau, các bản sửa đổi sản xuất hoặc cụm đầu thay thế.

Xác nhận:

• Loại đầu
• Số sê-ri đầu
• Số lượng vị trí vòi phun
• Tham chiếu lắp ráp đầu hiện tại
• Tài liệu tham khảo bộ bảo trì hiện có

So sánh các bộ phận bị loại bỏ hoặc hướng dẫn bảo trì với các tài liệu tham khảo sau:

Có thể yêu cầu cùng một bộ phận ở nhiều vị trí vòi phun. Yêu cầu danh sách đóng gói chi tiết trước khi giao hàng khi số lượng chính xác là quan trọng.

Trước khi đặt hàng, hãy xác định xem yêu cầu đó có dành cho:

• Các bộ phận có thương hiệu gốc
• Các bộ phận tương thích chất lượng cao
• Bộ bảo trì hoàn chỉnh
• Các thành phần riêng lẻ
• Số lượng mẫu
• Số lượng bảo trì hàng năm
• Hàng thay thế khẩn cấp

Để xác nhận nhanh hơn, hãy cung cấp hình ảnh rõ ràng về:

• Bảng tên máy
• Nhãn đầu
• Nhãn bộ hiện có
• Các bộ phận bị loại bỏ
• Đánh dấu số phần
• Loại vòi phun
• Vị trí lắp đặt

Mỗi bộ bảo trì phải được kiểm tra trước khi đóng gói và vận chuyển.

• Kiểm tra hình thức sản phẩm.
• Kiểm tra bộ lọc xem có bị nhiễm bẩn hoặc biến dạng không.
• Kiểm tra các miếng đệm và vòng chữ O xem có vết nứt hoặc vết cắt không.
• Kiểm tra lò xo xem có bị uốn cong hay ăn mòn không.
• Kiểm tra vít xem có đầu hoặc ren bị hỏng không.
• Xác nhận rằng các bộ phận đều sạch và khô.

• So sánh các nhãn riêng lẻ với danh sách đóng gói.
• Xác nhận tham chiếu bộ chính.
• Tách các kích thước vòng chữ O tương tự.
• Xác nhận số lượng thành phần.
• Xác nhận thông tin tương thích của máy.

• Bảo vệ các con dấu nhỏ khỏi bị nén.
• Ngăn chặn lò xo bị uốn cong.
• Tách các bộ phận kim loại khỏi các bộ phận bịt kín mềm.
• Sử dụng túi bên trong có dán nhãn.
• Thêm đệm vào thùng carton bên ngoài.
• Áp dụng bảo vệ độ ẩm khi cần thiết.

Thời gian giao hàng, tình trạng hàng tồn kho, chi phí vận chuyển và chi tiết đóng gói phải được xác nhận trong báo giá chính thức.

Bộ sản phẩm chủ yếu được cung cấp cho bộ ngàm Yamaha YSM10 và YSM20R SMT sử dụng cấu hình đầu vị trí HM tương ứng. Vì các cụm đầu và các phiên bản máy có thể khác nhau nên khách hàng nên xác nhận tham chiếu đầu, số sê-ri máy, số bộ sản phẩm hiện có và số thành phần riêng lẻ trước khi đặt hàng.

Gói tham chiếu bao gồm các thành phần bộ lọc KLW-M8527-001, miếng đệm KLW-M715B-000, lò xo lá KG7-M7137-A03, lò xo tấm KLW-M714W-000, vít đầu xoay 90990-08J016 và 90990-17J081 và 90990-17J082 Vòng chữ O. Số lượng cuối cùng phải được xác nhận trong danh sách đóng gói của nhà cung cấp.

Việc thay thế phải dựa trên lịch bảo trì máy, giờ vận hành, hiệu suất chân không, độ bẩn của bộ lọc, tình trạng phốt, tình trạng lò xo và kết quả sản xuất. Lỗi nạp thường xuyên, phản hồi chân không chậm, rơi linh kiện hoặc cảnh báo vị trí vòi phun lặp đi lặp lại có thể cho thấy rằng cần phải kiểm tra.

Đúng. Bộ lọc, miếng đệm, lò xo, ốc vít và vòng chữ O thường có thể được trích dẫn riêng khi chỉ cần một bộ phận được xác nhận. Tuy nhiên, một bộ sản phẩm hoàn chỉnh thường phù hợp hơn cho việc bảo trì đầu theo lịch trình, lịch sử bảo trì không xác định hoặc kho phụ tùng thay thế.

Vui lòng cung cấp kiểu máy, số sê-ri máy, loại đầu, số đầu, số lượng yêu cầu, số bộ phận hiện có và ảnh rõ ràng của các bộ phận đã được tháo ra. Thông tin này giúp xác nhận tính tương thích và giảm nguy cơ cung cấp các bộ phận bảo trì tương tự nhưng không chính xác.

Đang tìm kiếm một nơi đáng tin cậyBộ bảo trì Yamaha KLW-M715H-00 dành cho YSM10 hoặc YSM20R?

Gửi cho chúng tôi mẫu máy, thông tin đầu máy, số lượng yêu cầu, quốc gia nơi đến và ảnh của các bộ phận hiện có. Đội ngũ bán hàng của chúng tôi sẽ kiểm tra sự kết hợp số bộ phận và chuẩn bị báo giá chi tiết cho bộ bảo trì hoàn chỉnh hoặc các bộ phận riêng lẻ được chọn.

Chúng tôi hỗ trợ các nhà máy SMT, nhà sản xuất thiết bị điện tử, công ty bảo trì thiết bị và nhà phân phối phụ tùng bằng các dịch vụ xác nhận sản phẩm, đóng gói xuất khẩu, vận chuyển tổng hợp và giao hàng quốc tế một cách chuyên nghiệp.

Vui lòng bao gồm các thông tin sau trong yêu cầu của bạn:

Hãy liên hệ với SMT PARTS SUPPLY LTD ngay hôm nay để biết giá cả, tình trạng sẵn có, xác nhận khả năng tương thích và thông tin vận chuyển quốc tế.
