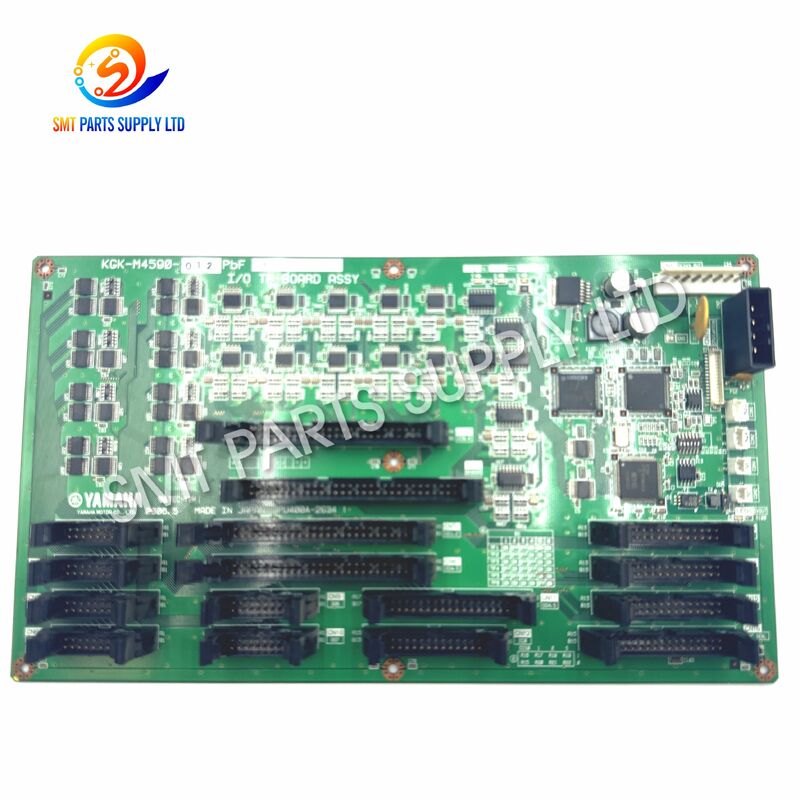

Bo mạch điều khiển I/O TF Yamaha KGK-M4590-012 cho máy SMT YS12F YG12F

Yamaha KGK-M4590-012, cũng được xác định theo số tham chiếu 1072125, là bảng điều khiển I/O TF dành cho thiết bị định vị gắn trên bề mặt Yamaha YS12F và YG12F tương thích. Bảng mạch được liên kết với hệ thống điều khiển nạp khay của máy và cung cấp giao diện điện giữa hệ thống điều khiển trung tâm, cảm biến, công tắc, rơle, van điện từ, động cơ và các thiết bị vận hành khác liên quan đến khay.

Trong môi trường sản xuất SMT tự động, hệ thống cấp khay phải phát hiện chính xác vị trí khay, xác nhận chuyển động cơ học, nhận lệnh vận hành và gửi tín hiệu trạng thái về bộ điều khiển máy. Bảng KGK-M4590-012 giúp phối hợp các tín hiệu đầu vào và đầu ra này để bộ khay có thể hoạt động theo đúng chương trình máy và trình tự an toàn.

Yamaha YS12F được phát triển như một thiết bị định vị linh hoạt nhỏ gọn có khả năng hỗ trợ các định dạng cung cấp linh kiện khác nhau, bao gồm cả khay cung cấp tự động đa cấp. Thông tin sản phẩm chính thức của Yamaha mô tả YS12F hỗ trợ thiết bị cung cấp khay thay đổi pallet tự động 15 cấp, khiến các bộ phận điều khiển liên quan đến khay trở nên quan trọng để duy trì tính linh hoạt của máy.

Bảng điều khiển này phù hợp cho các dự án bảo trì, khắc phục sự cố, tân trang và thay thế liên quan đến các máy YS12F hoặc YG12F tương thích. Vì các phiên bản bảng điều khiển có thể thay đổi tùy theo năm sản xuất, cấu hình khay, phiên bản phần mềm, cách sắp xếp đầu nối và thông số kỹ thuật của máy nên người mua nên xác minh số bộ phận hoàn chỉnh và bố cục bảng vật lý trước khi đặt hàng.

Bảng điều khiển SMT hoạt động liên tục trong khi máy định vị đang chạy. Nó nhận tín hiệu đầu vào điện áp thấp, xử lý các lệnh điều khiển và chuyển đổi thiết bị đầu ra theo trình tự máy. Theo thời gian, ứng suất điện, nhiễm bẩn, rung, linh kiện lão hóa, nguồn điện không ổn định, bảo trì không đúng hoặc lỗi thiết bị bên ngoài có thể ảnh hưởng đến hiệu suất của bo mạch.

Bảng I/O TF bị hỏng hoặc không ổn định có thể khiến khay hoạt động không liên tục, nhận dạng cảm biến không chính xác, đầu ra bộ truyền động không thành công hoặc cảnh báo liên quan đến giao tiếp. Tuy nhiên, các triệu chứng tương tự cũng có thể xảy ra do cáp bị hỏng, cảm biến bị lỗi, van điện từ bị lỗi, nối đất kém, tắc nghẽn cơ học hoặc thông số máy không chính xác. Do đó, việc xử lý sự cố thích hợp là cần thiết trước khi thay thế bo mạch.

Các triệu chứng sau đây có thể cho thấy có sự cố trong mạch điều khiển khay nạp:

Không nên thay bảng chỉ vì một khay di chuyển không thành công. Một quy trình chẩn đoán hoàn chỉnh có thể ngăn ngừa sự thay thế không cần thiết và giảm thời gian ngừng sản xuất.

Bảng điều khiển KGK-M4590-012 1072125 I/O TF cung cấp tùy chọn thay thế thiết thực khi bảng gốc được xác nhận là bị lỗi hoặc không thể duy trì hoạt động điều khiển khay ổn định. Việc lắp đặt một bo mạch phù hợp chính xác có thể khôi phục giao diện điện cần thiết để giám sát cảm biến khay, truyền lệnh, phản hồi trạng thái và điều khiển thiết bị đầu ra.

Bảng điều khiển thay thế được lựa chọn chính xác có thể giúp khách hàng:

• Khôi phục mạch điều khiển nạp khay.
• Giảm sự gián đoạn sản xuất bất ngờ.
• Phục hồi phối hợp tín hiệu cảm biến và thiết bị truyền động.
• Hỗ trợ bảo trì phòng ngừa và tân trang thiết bị.
• Tránh thay thế toàn bộ cụm nạp khay.
• Kéo dài tuổi thọ làm việc của thiết bị định vị SMT hiện có.
• Duy trì tồn kho bo mạch dự phòng cho các dây chuyền sản xuất quan trọng.
• Giảm thời gian khắc phục sự cố khi xảy ra lỗi bo mạch đã được xác minh.
• Cải thiện phản ứng bảo trì cho nền tảng máy cũ.
• Hỗ trợ sửa chữa khẩn cấp khi không có bo mạch gốc.

Trước khi lắp đặt, kỹ sư phải xác nhận rằng:

1. Máy đã tắt nguồn hoàn toàn.
2. Năng lượng điện dư đã được thải ra.
3. Bảo vệ ESD thích hợp đang được sử dụng.
4. Tất cả các đầu nối được xác định trước khi loại bỏ.
5. Số phần bảng gốc khớp với phần thay thế.
6. Vị trí sửa đổi bảng và đầu nối tương thích.
7. Cảm biến bên ngoài và bộ truyền động không bị đoản mạch.
8. Không có vật cản cơ học nào tồn tại trong cơ cấu khay.
9. Thông số máy được sao lưu khi có thể.
10. Việc lắp đặt được thực hiện bởi nhân viên bảo trì đã được đào tạo.

Việc thay thế bảng điều khiển mà không sửa chữa tải bên ngoài bị chập mạch có thể làm hỏng bảng mạch thay thế. Do đó, mạch được kết nối phải được kiểm tra trước khi cấp điện trở lại.

Xếp hạng điện chính xác phải được xác nhận từ tài liệu gốc của máy và nhãn bảng. Bo mạch nên được coi như một bộ phận lắp ráp điện tử công nghiệp dành riêng cho máy chứ không phải là một bộ điều khiển khả trình đa năng.

Không được phép gán điện áp, dòng điện, số lượng kênh hoặc đầu nối mà không kiểm tra tài liệu dịch vụ máy hiện hành.

Bảng KGK-M4590-012 1072125 dành cho thiết bị định vị Yamaha SMT tương thích, bao gồm:

Bản phát hành YS12F chính thức của Yamaha mô tả máy là một thiết bị gắn bề mặt linh hoạt nhỏ gọn được thiết kế để xử lý các định dạng cung cấp nhiều thành phần. Nó cũng xác định thiết bị cung cấp khay 15 cấp tự động như một phần của khả năng xử lý linh kiện linh hoạt của máy.

Bảng này có thể được sử dụng trong các cơ sở sản xuất SMT:

• Sản phẩm điện tử tiêu dùng.
• Lắp ráp điện tử ô tô.
• Thiết bị điều khiển công nghiệp.
• Thiết bị truyền thông.
• Sản phẩm điều khiển LED.
• Các cụm cung cấp điện.
• Thiết bị điện tử y tế.
• Thiết bị an ninh và giám sát.
• Sản phẩm nhà thông minh.
• Sản phẩm ngoại vi máy tính.
• Mô-đun điện tử.
• Lắp ráp PCB mô hình hỗn hợp và hàng loạt nhỏ.
• Dịch vụ sản xuất điện tử hỗn hợp cao.
• Sản xuất nguyên mẫu và kỹ thuật.
• Thay thế các module điều khiển điện tử.

Khi máy sản xuất ngừng hoạt động do lỗi bảng điều khiển khay đã được xác nhận, bảng KGK-M4590-012 tương thích có thể được lắp đặt để giảm thời gian ngừng hoạt động và khôi phục sản xuất.

Các nhà máy vận hành nhiều máy YS12F hoặc YG12F có thể giữ lại một bo mạch đã được thử nghiệm trong kho. Điều này cho phép các nhóm bảo trì phản hồi nhanh chóng mà không cần chờ mua sắm quốc tế.

Máy đã qua sử dụng có thể chứa các bo mạch điện tử đã cũ, bị ô nhiễm, đã được sửa chữa hoặc không ổn định. Việc thay thế bo mạch I/O TF bị ảnh hưởng có thể là một phần của chương trình tân trang thiết bị hoàn chỉnh.

Các kỹ sư bảo trì có thể sử dụng bảng mạch làm việc đã biết để kiểm tra so sánh. Điều này có thể giúp phân biệt lỗi bo mạch với các vấn đề về cảm biến, hệ thống dây điện, động cơ, van hoặc cơ khí.

Trong quá trình di dời máy, các đầu nối, bo mạch hoặc cáp có thể bị hỏng do xử lý không đúng cách. Một bo mạch thay thế phù hợp có thể hỗ trợ vận hành lại sau khi lắp đặt tại nhà máy mới.

Thiết bị bố trí cũ hơn có thể vẫn hoạt động hiệu quả trong nhiều năm khi có sẵn các bộ phận cơ và điện quan trọng. Việc bảo trì các bo mạch điện tử dự phòng có thể giúp kéo dài tuổi thọ của máy.

KGK-M4590-012 hoạt động như một giao diện đầu vào/đầu ra trong hệ thống điều khiển khay của máy SMT. Nó không đặt các thành phần hoặc các khay di chuyển một cách độc lập. Thay vào đó, nó giúp truyền lệnh và thông tin trạng thái giữa bộ điều khiển máy và các thiết bị trường liên quan đến khay.

Các kênh đầu vào thường nhận tín hiệu điện từ các thiết bị hiện trường như:

• Cảm biến hiện diện khay.
• Cảm biến vị trí.
• Công tắc giới hạn.
• Khóa liên động cửa hoặc nắp.
• Cảm biến vị trí xi lanh.
• Tín hiệu sẵn sàng cho động cơ.
• Địa chỉ liên lạc tình trạng an toàn.
• Cảm biến vị trí nhà cơ khí.
• Cảm biến xác nhận cấp khay.
• Các mô-đun điều khiển bên ngoài.

Khi cảm biến thay đổi trạng thái, đầu vào bảng tương ứng sẽ thông báo sự thay đổi đó tới hệ thống điều khiển máy.

Các kênh đầu ra có thể điều khiển hoặc ra lệnh:

• Van điện từ khí nén.
• Rơle điện từ.
• Đèn báo.
• Mạch điều khiển động cơ.
• Cơ chế khóa.
• Thiết bị nâng khay.
• Thiết bị chuyển khay.
• Các chỉ số báo động.
• Các module điều khiển phụ trợ.
• Các thiết bị truyền động dành riêng cho máy khác.

Tín hiệu đầu ra nên được coi là một lệnh điều khiển. Chuyển động thực tế phụ thuộc vào thiết bị được kết nối, mạch điện, nguồn khí nén, tình trạng cáp và tình trạng cơ học.

Hệ thống khay sử dụng khóa liên động để ngăn chặn chuyển động không chính xác. Ví dụ: lệnh nâng khay chỉ có thể được cho phép sau khi cửa đóng, chuyển động trước đó hoàn tất và cơ cấu ở vị trí an toàn.

Bo mạch hỗ trợ quá trình này bằng cách nhận các tín hiệu điều kiện cần thiết và truyền các lệnh đầu ra theo trình tự của bộ điều khiển. Khi thiếu phản hồi dự kiến, máy có thể dừng và hiển thị cảnh báo để bảo vệ thiết bị và linh kiện.

Bảng mạch tạo thành một phần của mạng điều khiển lớn hơn. Hiệu suất của nó phụ thuộc vào:

Sự cố trong bất kỳ hệ thống liên quan nào cũng có thể tạo ra các triệu chứng tương tự như lỗi bo mạch. Khuyến khích kiểm tra toàn bộ hệ thống.

Trước khi giao hàng, các bo mạch có sẵn có thể được kiểm tra tùy theo tình trạng sản phẩm và khả năng thử nghiệm.

Điều kiện chính xác phải được xác nhận trong báo giá. Người mua không nên cho rằng tất cả các căn hộ có sẵn đều là mới.

Lựa chọn chính xác là điều cần thiết vì các bo mạch có hình dáng giống nhau có thể có các mạch, cách bố trí đầu nối, bản sửa đổi hoặc ứng dụng máy khác nhau.

Vui lòng cung cấp những thông tin sau:

1. Thương hiệu máy.
2. Mô hình máy hoàn chỉnh.
3. Số seri máy.
4. Số phần bảng gốc.
5. Tất cả các số sửa đổi.
6. Hình ảnh bảng mặt trước.
7. Hình chụp mặt sau của bảng.
8. Hình ảnh cận cảnh của nhãn.
9. Hình ảnh phía kết nối.
10. Mã báo động máy hiện tại.
11. Mô tả lỗi.
12. Cấu hình hệ thống khay.
13. Tình trạng sản phẩm cần thiết.
14. Nước giao hàng.
15. Số lượng cần thiết.

Mã định danh chính phải làKGK-M4590-012. Số bổ sung1072125cũng nên được so sánh khi nó xuất hiện trên bảng gốc hoặc hồ sơ chi tiết máy.

Không chỉ chọn bo mạch theo model máy. Một dòng máy có thể sử dụng các bản sửa đổi bo mạch khác nhau tùy theo ngày sản xuất, thông số kỹ thuật khu vực, thiết bị khay tùy chọn hoặc sửa đổi kỹ thuật.

Những bức ảnh rõ ràng đặc biệt hữu ích để kiểm tra:

• Số lượng đầu nối.
• Màu của đầu nối.
• Khóa kết nối.
• Bố trí rơle.
• Vị trí cầu chì.
• Vị trí đèn LED.
• Bố cục thành phần.
• Hình dạng PCB.
• Lỗ gắn.
• Thông tin nhãn.
• Dấu hiệu sửa đổi.
• Dấu vết sửa chữa trước đó.

Để có sự lựa chọn đáng tin cậy nhất, bo mạch thay thế phải khớp trực quan với bo mạch ban đầu và có cùng số bộ phận chính.

Khách hàng nên yêu cầu xác nhận:

• Hình ảnh sản phẩm thực tế.
• Tình trạng sản phẩm.
• Tình trạng thử nghiệm.
• Điều khoản bảo hành.
• Thời gian giao hàng.
• Phương pháp đóng gói.
• Chi phí vận chuyển.
• Điều kiện trả lại.
• Kết quả khớp kỹ thuật.
• Mô tả hóa đơn thương mại.

Chỉ những kỹ thuật viên có trình độ mới nên lắp đặt bo mạch. Máy phải được ngắt khỏi nguồn điện trước khi mở tủ điện hoặc phần điều khiển khay.

Chuẩn bị được đề xuất bao gồm:

• Tắt máy bình thường.
• Tắt nguồn điện chính.
• Đợi năng lượng dự trữ xả hết.
• Thực hiện theo các thủ tục khóa nhà máy.
• Đeo dây đeo cổ tay ESD.
• Sử dụng bề mặt làm việc an toàn với ESD.
• Chụp ảnh tất cả các vị trí cáp.
• Dán nhãn các đầu nối trước khi tháo ra.
• Tránh chạm vào các chân linh kiện.
• Giữ ốc vít và giá đỡ ngăn nắp.

Sau khi cài đặt, hãy kiểm tra:

• Máy khởi động bình thường.
• Không có báo động mới xuất hiện.
• Đơn vị khay khởi tạo chính xác.
• Cảm biến thay đổi trạng thái chính xác.
• Đầu ra kích hoạt chính xác.
• Chuyển động của khay trơn tru.
• Phát hiện vị trí nhà ổn định.
• Khóa liên động hoạt động chính xác.
• Trình tự cung cấp thành phần là bình thường.
• Nhiệt độ bảng không có gì bất thường.
• Các đầu nối vẫn được lắp đặt chắc chắn.
• Hoạt động chu kỳ lặp đi lặp lại ổn định.

Bảng điều khiển công nghiệp yêu cầu điều kiện hoạt động sạch sẽ, ổn định.

Để lưu trữ lâu dài:

• Giữ bảng bên trong túi bảo vệ ESD.
• Sử dụng bao bì chống sốc.
• Bảo quản ở nơi sạch sẽ và khô ráo.
• Tránh ánh nắng trực tiếp.
• Tránh độ ẩm cao.
• Tránh các loại khí ăn mòn.
• Ngăn chặn các vật nặng đè lên PCB.
• Không xếp chồng các bảng không được bảo vệ.
• Dán nhãn bảng với số bộ phận và trạng thái kiểm tra.
• Kiểm tra các bảng được lưu trữ định kỳ.

Bảng điều khiển điện tử dễ bị tĩnh điện, va đập, ẩm ướt và hư hỏng đầu nối. Do đó, bao bì xuất khẩu phù hợp là rất quan trọng.

• DHL.
• FedEx.
• UPS.
• Vận chuyển hàng không quốc tế.
• Người giao nhận do khách hàng chỉ định.
• Lô hàng hợp nhất với các bộ phận SMT khác.
• Chuyển phát nhanh cho yêu cầu sản xuất khẩn cấp.

Thời gian giao hàng phụ thuộc vào tình trạng sản phẩm, yêu cầu kiểm tra, số lượng, điểm đến và dịch vụ vận chuyển.

Để nhận được báo giá chính xác, vui lòng gửi:

Việc cung cấp thông tin đầy đủ cho phép kiểm tra khả năng tương thích nhanh hơn và giảm sự chậm trễ trong báo giá.

Không nhất thiết phải như vậy. Khả năng tương thích phụ thuộc vào số bo mạch gốc, bản sửa đổi PCB, cách sắp xếp đầu nối, số sê-ri máy, cấu hình nạp khay và thông số kỹ thuật phần mềm. Vui lòng cung cấp hình ảnh rõ ràng của bảng gốc và nhãn của nó trước khi đặt hàng. Chỉ khớp với kiểu máy là không đủ để xác nhận cuối cùng.

Bảng mạch được sử dụng làm giao diện đầu vào và đầu ra liên kết với phần điều khiển nạp khay của máy. Nó nhận tín hiệu từ các cảm biến và công tắc, gửi lệnh đến rơle hoặc bộ truyền động và hỗ trợ phối hợp trạng thái giữa bộ phận khay và bộ điều khiển máy trung tâm.

Nó có thể giải quyết được vấn đề khi kiểm tra xác nhận rằng bo mạch gốc bị lỗi. Tuy nhiên, cảnh báo chuyển động của khay cũng có thể do cảm biến bị hỏng, đầu nối lỏng, van điện từ bị lỗi, lỗi cáp, nguồn điện không ổn định, tắc nghẽn cơ học hoặc cài đặt máy không chính xác. Chẩn đoán đầy đủ được khuyến khích trước khi thay thế.

Tình trạng sẵn có tùy thuộc vào tình trạng tồn kho hiện tại. Các lựa chọn cung cấp có thể bao gồm các thiết bị mới, đã qua sử dụng ban đầu, đã qua sử dụng đã được thử nghiệm, đã sửa chữa, tân trang hoặc trao đổi. Báo giá phải nêu rõ tình trạng, tình trạng kiểm tra, điều khoản bảo hành, hình ảnh, thời gian giao hàng và yêu cầu đổi trả.

Vui lòng cung cấp kiểu máy, số sê-ri, số bộ phận của bo mạch gốc, dấu sửa đổi, cấu hình hệ thống khay, mã cảnh báo máy và ảnh rõ nét của cả hai mặt của bo mạch gốc. Hình ảnh đầu nối và nhãn đặc biệt quan trọng để khớp chính xác.

Đang tìm kiếm mộtBảng điều khiển I/O TF Yamaha KGK-M4590-012 1072125cho máy YS12F hoặc YG12F SMT của bạn?

Gửi cho chúng tôi ảnh bảng gốc, model máy, số sê-ri, thông tin cảnh báo, số lượng yêu cầu và quốc gia nơi đến. Nhóm của chúng tôi sẽ kiểm tra số bộ phận hiển thị, bố cục đầu nối, bản sửa đổi bảng mạch và chi tiết ứng dụng trước khi chuẩn bị báo giá.

Chúng tôi hỗ trợ các nhà máy SMT, công ty bảo trì thiết bị, nhà cung cấp dịch vụ sản xuất điện tử, đại lý máy móc và chuyên gia tân trang trên toàn thế giới.

Liên hệ với chúng tôi để:

• Xác nhận tương thích.
• Hình ảnh sản phẩm thực tế.
• Sự sẵn có của chứng khoán.
• Tùy chọn điều kiện mới hoặc đã qua sử dụng.
• Hỗ trợ kết hợp kỹ thuật.
• Hỗ trợ thay thế khẩn cấp.
• Lô hàng kết hợp với các phụ tùng SMT khác.
• Chuyển phát nhanh quốc tế.
• Báo giá mua số lượng lớn.
• Hợp tác phụ tùng lâu dài.

Vui lòng gửi yêu cầu của bạn kèm theo mã bộ phận KGK-M4590-012 và số tham chiếu 1072125 để được phản hồi nhanh hơn.
