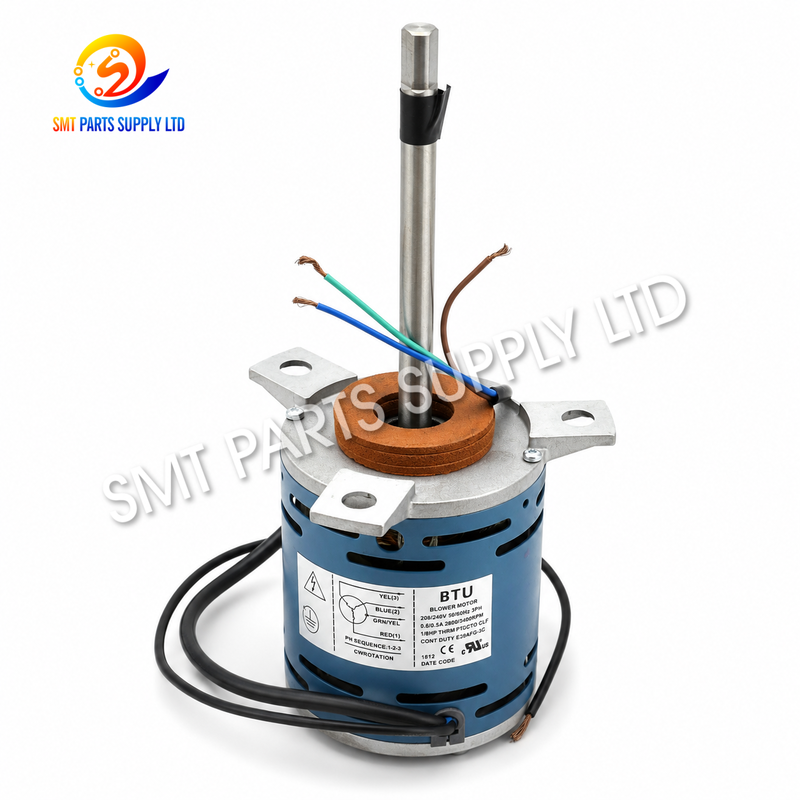

Động cơ không khí nóng lò nướng Reflow ElectroCraft E39AFG-3C 5209822 BTU

là động cơ cảm ứng công nghiệp được sử dụng để dẫn động quạt tuần hoàn khí nóng bên trong các lò nung reflow BTU tương thích. Nó được thiết kế cho hoạt động

ElectroCraft E39AFG-3C 5209822 là động cơ cảm ứng công nghiệp được sử dụng để dẫn động quạt tuần hoàn khí nóng bên trong các lò nung reflow BTU tương thích. Nó được thiết kế cho hoạt động 208/240V AC, ba pha, 50/60Hz, với công suất khoảng 1/8 HP và tốc độ quay cao phù hợp cho các ứng dụng tuần hoàn liên tục.Trong quá trình hàn reflow SMT, luồng khí được kiểm soát là yếu tố cần thiết để truyền nhiệt đều qua từng vùng xử lý. Động cơ E39AFG-3C cung cấp lực quay cơ học cần thiết cho cụm quạt, giúp duy trì đối lưu liên tục bên trong lò. Nó phù hợp cho việc thay thế bảo trì, dự trữ phụ tùng phòng ngừa và các ứng dụng sửa chữa khi model

E39AFG-3CNhận dạng model nên là điểm so sánh đầu tiên.5209822 nên được kiểm tra cùng với cấu hình động cơ vật lý.Để thay thế chính xác, người mua nên xác nhận nhãn động cơ, điện áp, kích thước trục, vị trí lắp đặt, cấu hình dây điện và model lò ban đầu trước khi đặt hàng.

Nguyên nhân

Hậu quả có thể xảy ra

Các lò nung reflow thường hoạt động trong chu kỳ sản xuất dài dưới điều kiện nhiệt độ cao. Do đó, động cơ tuần hoàn có thể bị hao mòn cơ học và điện dần dần.

Các nguyên nhân phổ biến bao gồm:

Nguyên nhân

Các triệu chứng này nên được kiểm tra cẩn thận vì các vấn đề về luồng khí cũng có thể bắt nguồn từ cánh quạt, bộ phận làm nóng, bộ lọc, ống dẫn khí, nguồn điện hoặc hệ thống điều khiển.

Giải pháp

Động cơ

ElectroCraft E39AFG-3C 5209822 cung cấp một giải pháp thay thế thiết thực khi động cơ lò nung reflow ban đầu đã hết tuổi thọ hoặc không còn cung cấp luồng tuần hoàn đáng tin cậy.Việc thay thế động cơ đúng cách giúp khôi phục bộ truyền động cơ học của hệ thống quạt và hỗ trợ luồng khí lò bình thường.

Lợi ích của việc thay thế

Giúp khôi phục vòng quay quạt ổn định.

• Hỗ trợ tuần hoàn khí nóng liên tục.
• Giảm các vấn đề do vòng bi động cơ bị mòn.
• Phù hợp cho kho dự trữ bảo trì phòng ngừa.
• Nhận dạng model và mã phụ tùng rõ ràng.
• Đơn giản hóa việc mua sắm bảo trì.
• Phù hợp cho môi trường sản xuất SMT công nghiệp.
• Giúp giảm thời gian ngừng hoạt động đột xuất của lò nung.
• Việc thay thế luôn phải khớp với cấu hình điện và cơ học ban đầu.

Thông số kỹ thuật

Thông số kỹ thuật

Mục kiểm tra

Ứng dụng

Động cơ khí nóng E39AFG-3C chủ yếu dành cho hệ thống tuần hoàn của các

lò nung reflow BTU tương thích.

Dây chuyền lắp ráp PCB SMT

Được sử dụng trong các lò nung reflow lắp đặt sau thiết bị pick-and-place để hàn dán thiếc.

Sản xuất điện tử

Phù hợp cho môi trường sản xuất:

Điện tử ô tô.

• Điện tử tiêu dùng.
• Bo mạch điều khiển công nghiệp.
• Sản phẩm truyền thông.
• Lắp ráp LED.
• Điện tử công suất.
• Mô-đun điện tử.
• Sản phẩm sản xuất theo hợp đồng EMS.
• Bảo trì lò nung reflow

Có thể được giữ làm phụ tùng dự phòng bảo trì cho các nhà máy vận hành lò nung reflow BTU tương thích.

Các dự án sửa chữa máy móc

Phù hợp để thay thế khi động cơ hiện có bị hỏng vòng bi, lỗi điện, tốc độ không ổn định hoặc xuống cấp cơ học.

Cách thức hoạt động

1. Nguồn điện ba pha cấp năng lượng cho động cơ

E39AFG-3C hoạt động bằng nguồn điện AC ba pha. Khi cấp điện, động cơ tạo ra lực quay.

2. Trục dẫn động quạt gió

Trục động cơ quay được kết nối cơ học với cụm quạt gió hoặc quạt tuần hoàn tương ứng.

3. Quạt gió di chuyển không khí

Quạt gió đẩy không khí xử lý qua đường tuần hoàn bên trong lò nung reflow.

4. Không khí đi qua khu vực làm nóng

Các bộ phận làm nóng nâng nhiệt độ không khí theo cài đặt của từng vùng reflow.

5. Khí nóng tuần hoàn quanh PCB

Không khí tuần hoàn truyền năng lượng nhiệt đến PCB, linh kiện và dán thiếc khi bảng mạch đi qua lò.

6. Vòng quay liên tục hỗ trợ ổn định nhiệt

Vòng quay quạt ổn định góp phần vào đối lưu có thể lặp lại và truyền nhiệt có thể dự đoán được.

Bản thân động cơ không điều chỉnh nhiệt độ. Nó hoạt động cùng với các bộ phận làm nóng, cảm biến, bộ điều khiển, quạt gió và ống dẫn khí của lò.

Mối quan hệ hệ thống

Thành phần

Cách chọn

1. Xác nhận model chính xác

Kiểm tra xem nhãn động cơ ban đầu có hiển thị:

E39AFG-3C

Nhận dạng model nên là điểm so sánh đầu tiên.

2. Xác nhận mã phụ tùng

Kiểm tra xem tài liệu máy hoặc phụ tùng dự phòng hiện có có tham chiếu:

5209822

nên được kiểm tra cùng với cấu hình động cơ vật lý.

Tham chiếu cần thiết là:

208/240V AC

Không nên lắp đặt điện áp khác mà không có xác nhận kỹ thuật.

4. Kiểm tra tần số

Xác nhận:

50/60Hz

Tần số ảnh hưởng trực tiếp đến tốc độ hoạt động của động cơ cảm ứng.

5. Xác nhận nguồn điện ba pha

Động cơ được thiết kế cho cấu hình điện ba pha.

6. So sánh tốc độ động cơ

Tốc độ tham chiếu khoảng:

2800/3400 RPM

Sự khác biệt lớn về tốc độ có thể ảnh hưởng đến luồng khí của quạt và hiệu suất lò nung.

7. So sánh trục

Kiểm tra:

Đường kính trục.

• Chiều dài trục.
• Hướng quay.
• Kết nối quạt gió.
• Hướng quay.
• Mẫu lắp đặt.

Xác minh:

Khoảng cách lỗ lắp đặt.

• Kích thước thân động cơ.
• Cấu trúc giá đỡ.
• Hướng lắp đặt.
• 9. Cung cấp thông tin máy

Để xác nhận hiệu quả hơn, vui lòng cung cấp:

Thông tin

Các triệu chứng thay thế phổ biến

Tiếng ồn động cơ bất thường

Tiếng nghiến hoặc tiếng kim loại có thể chỉ ra vòng bi bị hư hỏng.

Rung động tăng lên

Kiểm tra động cơ, trục, lắp đặt và cân bằng quạt gió.

Giảm luồng khí

Động cơ có tốc độ không ổn định hoặc giảm có thể ảnh hưởng đến luồng tuần hoàn.

Động cơ quá nóng

Các nguyên nhân có thể bao gồm kháng cơ học, điện áp không chính xác, vòng bi bị mòn hoặc các vấn đề về điện.

Không khởi động được

Kiểm tra nguồn điện, tình trạng pha, dây điện, cuộn dây động cơ và tải cơ học trước khi thay thế.

Khuyến nghị bảo trì

Kiểm tra định kỳ có thể giúp xác định sự xuống cấp của động cơ trước khi xảy ra gián đoạn sản xuất.

Mục bảo trì

Tại sao việc thay thế chính xác lại quan trọng

Việc chọn động cơ lò nung reflow chỉ dựa trên ngoại hình có thể dẫn đến việc mua sắm sai.

Hai động cơ tương tự có thể khác nhau về:

Điện áp.

• Dòng điện.
• Pha.
• Tần số.
• Tốc độ.
• Công suất đầu ra.
• Đường kính trục.
• Chiều dài trục.
• Hướng quay.
• Mẫu lắp đặt.
• Kết nối điện.
• Vì lý do này, sự kết hợp của

ElectroCraft E39AFG-3C và 5209822 nên được kiểm tra cùng với cấu hình động cơ vật lý.Câu hỏi thường gặp

Q1. ElectroCraft E39AFG-3C 5209822 dùng để làm gì?

Nó được sử dụng để dẫn động quạt tuần hoàn khí nóng trong các lò nung reflow BTU tương thích, giúp duy trì luồng khí liên tục qua các vùng xử lý nhiệt trong quá trình sản xuất hàn PCB SMT.

Q2. Cần kiểm tra những thông số kỹ thuật điện nào trước khi đặt hàng?

Xác nhận hoạt động 208/240V AC, 50/60Hz, ba pha, công suất khoảng 1/8 HP và các thông số kỹ thuật trên nhãn động cơ ban đầu trước khi mua hàng thay thế.

Q3. Động cơ này có lắp vừa mọi lò nung reflow BTU không?

Không. Các lò nung BTU có thể sử dụng các cấu hình động cơ khác nhau tùy thuộc vào model và phiên bản máy. Luôn xác nhận model, mã phụ tùng, trục, kích thước lắp đặt, thông số kỹ thuật điện và thông tin máy.

Q4. Tôi nên gửi thông tin gì để xác nhận khả năng tương thích?

Vui lòng cung cấp E39AFG-3C, mã phụ tùng 5209822, số lượng yêu cầu, model lò nung, số serial máy, ảnh nhãn động cơ, ảnh trục và ảnh lắp đặt nếu có thể.

Q5. Khi nào nên thay thế động cơ khí nóng?

Việc thay thế có thể cần thiết khi kiểm tra xác nhận tiếng ồn vòng bi, rung động quá mức, quá nhiệt, quay không ổn định, tốc độ quạt gió thấp, lỗi điện hoặc không thể khởi động trong quá trình hoạt động bình thường của lò nung.

Liên hệ với chúng tôi

Để biết giá, tình trạng còn hàng, lịch giao hàng hoặc xác nhận khả năng tương thích, vui lòng gửi

model sản phẩm, mã phụ tùng, số lượng yêu cầu và ảnh động cơ gốc. Đối với các dự án bảo trì lò nung reflow BTU, việc cung cấp model lò nung và số serial máy có thể giúp cải thiện độ chính xác trong việc xác định phụ tùng thay thế. Số lượng lớn và yêu cầu phụ tùng bảo trì cũng có thể được báo giá theo kế hoạch mua sắm của bạn.
