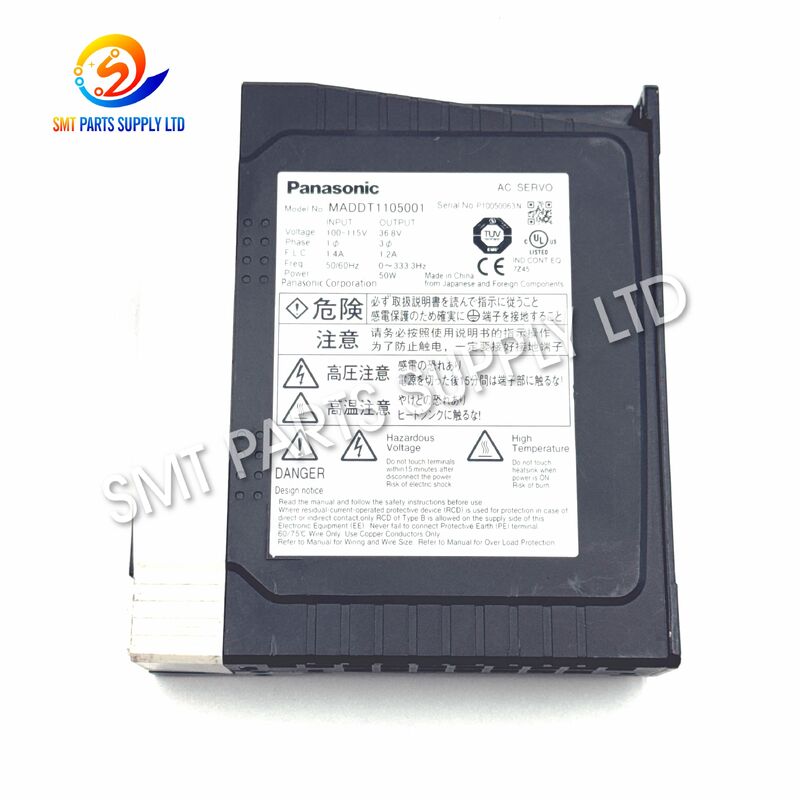

Trình điều khiển trục Z Samsung Hanwha SM320 SM321 J3153053A EP06-900142 Panasonic MADDT1105001

Samsung Hanwha SM320 SM321 Trục Z Driver J3153053A EP06-900142 Panasonic MADDT1105001

Driver servo trục Z Panasonic MADDT1105001 được thiết kế cho các ứng dụng điều khiển chuyển động trong máy gắp và đặt SMT Samsung và Hanwha SM320 và SM321. Nó thường được xác định bằng mã phụ tùng Samsung là J3153053A và mã tham chiếu thay thế là EP06-900142.

Dựa trên nền tảng servo Panasonic MINAS A4, driver này điều khiển chuyển động đầu theo chiều dọc chính xác trong quá trình gắp và đặt linh kiện. Chuyển động trục Z chính xác rất quan trọng đối với chiều cao đầu hút chính xác, xử lý linh kiện ổn định, đặt lặp lại và lắp ráp PCB tốc độ cao đáng tin cậy.

Đối với ứng dụng máy Samsung và Hanwha này, driver được kết hợp với cấu hình động cơ servo 30W. Nó phù hợp cho các nhà máy SMT, công ty sửa chữa thiết bị, bộ phận bảo trì sản xuất, người tân trang máy đã qua sử dụng và nhà phân phối phụ tùng yêu cầu bộ điều khiển servo thay thế tương thích cho thiết bị SM320 hoặc SM321 hiện có.

Nguyên nhân

Lỗi driver servo có thể gây gián đoạn nghiêm trọng trong sản xuất SMT vì đầu đặt phụ thuộc vào chuyển động dọc được điều khiển bằng servo chính xác.

Các lý do phổ biến gây ra sự cố servo trục Z bao gồm:

Lão hóa linh kiện điện tử

Các máy SM320 và SM321 đã được sử dụng rộng rãi trong các nhà máy điện tử trong nhiều năm. Tụ điện bên trong, thiết bị nguồn, mạch điều khiển và các linh kiện điện tử khác có thể dần xuống cấp sau thời gian hoạt động liên tục dài hạn.

Kháng cơ học

Nếu cơ cấu trục Z phát triển ma sát quá mức, nhiễm bẩn, mòn ổ trục hoặc các vấn đề bôi trơn, tải bổ sung sẽ được truyền đến động cơ và driver servo.

Điều này có thể dẫn đến cảnh báo quá tải hoặc chuyển động không ổn định.

Lỗi bộ mã hóa hoặc cáp

Hệ thống servo dựa vào phản hồi từ bộ mã hóa. Cáp bộ mã hóa bị hỏng, đầu nối lỏng lẻo, tiếp xúc kém hoặc dây bị đứt có thể tạo ra tín hiệu định vị bất thường và kích hoạt cảnh báo máy.

Nguồn điện không ổn định

Biến động điện áp, nối đất không đúng cách, nhiễu điện và gián đoạn nguồn điện có thể ảnh hưởng đến độ tin cậy của driver servo.

Thông số không chính xác

Driver servo thay thế có thể không hoạt động chính xác nếu các thông số dành riêng cho máy không chính xác hoặc không đầy đủ.

Tích tụ nhiệt

Thông gió kém bên trong tủ điện có thể làm tăng nhiệt độ hoạt động và rút ngắn tuổi thọ của linh kiện điện tử.

Giải pháp

Khi driver servo trục Z hiện có được xác nhận bị lỗi, việc thay thế nó bằng mẫu phù hợp chính xác có thể giúp khôi phục hoạt động của máy nhanh chóng.

Trình tự nhận dạng được đề xuất là:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - Trục Z SM320 / SM321

Sử dụng nhiều tham chiếu khớp nhau làm giảm nguy cơ mua nhầm driver servo.

Trước khi đặt hàng, hãy xác nhận:

Nên chụp ảnh rõ nét nhãn driver servo hiện có trước khi đặt hàng.

Thông số kỹ thuật

So sánh ứng dụng dòng MADDT1105

Các driver servo khác nhau có thể được lắp đặt trong cùng một máy gắp SMT. Ngoại hình tương tự không có nghĩa là các driver có thể thay thế cho nhau.

Luôn chọn driver theo mẫu gốc, số part Samsung, vị trí máy và thông số kỹ thuật điện.

Ứng dụng

Driver servo MADDT1105001 được sử dụng trong thiết bị đặt SMT tự động yêu cầu chuyển động đầu theo chiều dọc chính xác.

Các ứng dụng điển hình bao gồm:

Máy gắp SMT Samsung SM320

SM320 sử dụng nhiều trục servo để thực hiện việc đặt linh kiện tốc độ cao. Trục Z di chuyển đầu đặt theo chiều dọc trong quá trình gắp và đặt.

Máy gắp SMT Samsung SM321

SM321 cũng dựa vào chuyển động đầu được điều khiển bằng servo để lắp ráp PCB có thể lặp lại. Driver trục Z ổn định giúp duy trì chuyển động dọc mượt mà và chiều cao đặt chính xác.

Thiết bị Samsung được Hanwha hỗ trợ

Thiết bị SMT Samsung Techwin sau này được liên kết với Hanwha Precision Machinery. Do đó, các tham chiếu máy cũ tương tự thường được tìm kiếm dưới cả tên Samsung và Hanwha.

Sản xuất lắp ráp PCB

Các ngành công nghiệp phù hợp bao gồm:

• Điện tử tiêu dùng.
• Điện tử ô tô.
• Sản xuất LED.
• Bo mạch điều khiển công nghiệp.
• Thiết bị truyền thông.
• Sản xuất bộ nguồn.
• Sản xuất điện tử theo hợp đồng.
• Điện tử máy tính.
• Tân trang thiết bị SMT.
• Hoạt động bảo trì phụ tùng.

Cách hoạt động

Driver servo hoạt động như giao diện điều khiển giữa bộ điều khiển máy SMT và động cơ servo.

Bước 1: Lệnh chuyển động

Bộ điều khiển máy xác định đầu đặt cần di chuyển theo chiều dọc bao xa và nhanh như thế nào.

Bước 2: Xử lý Driver

MADDT1105001 nhận lệnh và tính toán đầu ra động cơ cần thiết.

Bước 3: Chuyển động động cơ

Driver cung cấp nguồn điện được điều khiển cho động cơ servo, di chuyển trục Z đến vị trí đã lập trình.

Bước 4: Phản hồi bộ mã hóa

Bộ mã hóa động cơ gửi thông tin vị trí thời gian thực trở lại hệ thống servo.

Bước 5: Điều chỉnh vòng kín

Driver liên tục so sánh chuyển động được lệnh với vị trí động cơ thực tế.

Bất kỳ sự khác biệt về vị trí nào đều được sửa chữa tự động.

Bước 6: Hoàn thành vị trí

Khi đạt đến vị trí mục tiêu, hệ thống servo sẽ ổn định trục và chuẩn bị cho lần gắp hoặc đặt tiếp theo.

Hoạt động trục Z trong quá trình đặt SMT

Một chu kỳ đặt điển hình bao gồm:

1. Đầu đặt di chuyển lên trên bộ cấp liệu.
2. Trục Z hạ đầu hút xuống.
3. Đầu hút tiếp xúc hoặc tiếp cận linh kiện.
4. Chân không hút linh kiện.
5. Trục Z nâng đầu lên.
6. Linh kiện được hệ thống thị giác kiểm tra.
7. Đầu di chuyển đến vị trí đặt PCB.
8. Trục Z hạ linh kiện xuống.
9. Linh kiện được đặt lên PCB.
10. Đầu nâng lên và bắt đầu chu kỳ tiếp theo.

Vì các chuyển động này xảy ra lặp đi lặp lại ở tốc độ cao, phản ứng của servo và sự ổn định định vị rất quan trọng đối với hiệu quả sản xuất.

Triệu chứng lỗi điển hình

Cách chọn

Việc chọn driver servo phù hợp đặc biệt quan trọng vì các driver Panasonic MINAS A4 có vỏ tương tự có thể có các thông số điện và chức năng máy khác nhau.

1. Xác nhận Mẫu đầy đủ

Kiểm tra xem đơn vị gốc có hiển thị:

MADDT1105001

hoặc ký hiệu cơ sở:

MADDT1105

2. Xác nhận Số Part Samsung

Tham chiếu cần thiết cho ứng dụng này là:

J3153053A

3. Xác nhận Tham chiếu EP

Kiểm tra xem tài liệu bảo trì của bạn có liệt kê:

EP06-900142

4. Xác nhận Máy

Xác minh rằng driver được yêu cầu cho:

Samsung SM320

hoặc

Samsung / Hanwha SM321

5. Xác nhận Trục

Chỉ định ứng dụng là:

Driver Servo Trục Z

6. So sánh Nhãn Driver

So sánh điện áp, mẫu mã, đầu nối và thông tin nhận dạng trước khi lắp đặt.

7. Kiểm tra Lỗi Hiện tại

Cảnh báo servo không phải lúc nào cũng có nghĩa là bản thân driver đã bị lỗi.

Kiểm tra:

• Động cơ servo.
• Cáp bộ mã hóa.
• Cáp động cơ.
• Cơ cấu trục Z cơ học.
• Nguồn điện.
• Đầu nối.
• Thông số máy.

8. Gửi Ảnh Rõ Nét

Cung cấp ảnh nhãn driver gốc là một trong những cách nhanh nhất để xác nhận khả năng tương thích.

Tại sao việc khớp chính xác lại quan trọng

Lựa chọn driver không chính xác có thể gây ra:

• Cảnh báo servo.
• Lỗi điều khiển động cơ.
• Chuyển động không chính xác.
• Không tương thích thông số.
• Thời gian ngừng sản xuất.
• Không khớp đầu nối.
• Hư hỏng điện.
• Chậm trễ lắp đặt.

Vì lý do này, việc lựa chọn không bao giờ được dựa chỉ trên ngoại hình.

Khuyến nghị bảo trì

Bảo trì thường xuyên có thể giúp kéo dài tuổi thọ hệ thống servo.

Các kiểm tra được đề xuất bao gồm:

Ưu điểm

Kiểm soát trục Z chính xác

Hỗ trợ định vị đầu theo chiều dọc chính xác trong quá trình gắp và đặt linh kiện.

Nhiều số tham chiếu

MADDT1105001, MADDT1105, J3153053A và EP06-900142 giúp đơn giản hóa việc nhận dạng phụ tùng.

Ứng dụng SM320 và SM321

Phù hợp cho việc bảo trì các máy gắp SMT Samsung và Hanwha được sử dụng rộng rãi.

Công nghệ Servo MINAS A4

Cung cấp khả năng điều khiển chuyển động công nghiệp ổn định, phù hợp với các ứng dụng SMT lặp đi lặp lại.

Giảm thời gian ngừng hoạt động bảo trì

Bộ thay thế được khớp chính xác có thể giúp khôi phục hoạt động của máy một cách hiệu quả.

Phụ tùng quan trọng hữu ích

Lý tưởng cho các nhà máy vận hành nhiều máy SM320 hoặc SM321 và duy trì kho phụ tùng chiến lược.

Câu hỏi thường gặp

Q1. Panasonic MADDT1105001 có được sử dụng trong máy Samsung SM320 và SM321 không?

Có. MADDT1105001 được liên kết với hệ thống servo Samsung và Hanwha SM320 và SM321 và thường được tham chiếu chéo với J3153053A và EP06-900142 cho các ứng dụng trục Z.

Q2. J3153053A có phải là driver servo 30W không?

Có. Đối với ứng dụng dành riêng cho máy Samsung, J3153053A với MADDT1105 được xác định là cấu hình driver servo 30W.

Q3. MADDT1205001 có thể thay thế trực tiếp MADDT1105001 không?

Không khuyến khích thay thế trực tiếp mà không xác minh. Các mẫu driver khác nhau có thể có công suất, thông số điện áp, chỉ định máy, đầu nối và thông số servo khác nhau.

Q4. Tôi nên cung cấp thông tin gì trước khi đặt hàng?

Vui lòng cung cấp mẫu máy, mẫu driver Panasonic gốc, số part Samsung, vị trí trục, số lượng yêu cầu và ảnh rõ nét nhãn driver gốc.

Q5. Cảnh báo trục Z có thể do nguyên nhân nào khác ngoài driver servo không?

Có. Lỗi động cơ, cáp bộ mã hóa, kháng cơ học, đầu nối bị hỏng, nguồn điện không ổn định, cảm biến và thông số máy không chính xác cũng có thể gây ra cảnh báo servo.

Liên hệ với chúng tôi

Để khớp sản phẩm và báo giá nhanh chóng, vui lòng cung cấp:

• Mẫu máy.
• Mẫu driver.
• Số part Samsung.
• Số part thay thế.
• Vị trí trục.
• Số lượng yêu cầu.
• Ảnh nhãn driver rõ nét.
• Quốc gia đến.

Chúng tôi có thể giúp xác minh mẫu cần thiết trước khi báo giá và hỗ trợ khớp các phụ tùng SMT phù hợp cho thiết bị đặt Samsung và Hanwha.
